Άγκυρα δακτυλιοειδής διαστολής Dromet PSRe M6x80/22 επιψευδαργυρωμένη
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή

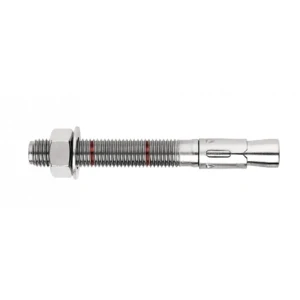

Δακτυλιωτό αγκύριο διαστολής Dromet PSRe M6x80 mm γαλβανισμένο
Το δακτυλιωτό αγκύριο PSRe M6×80 της μάρκας Dromet είναι ένα αξιόπιστο στοιχείο στερέωσης διαστολής, σχεδιασμένο για τη μόνιμη τοποθέτηση προφίλ, μεταλλικών κατασκευών, σχαρών, κιγκλιδωμάτων, μηχανημάτων και άλλων στοιχείων εξοπλισμού σε επιφάνειες σκυροδέματος. Χάρη στην δακτυλιωτή κατασκευή με παξιμάδι και ροδέλα, εξασφαλίζει σταθερή και επαναλαμβανόμενη στερέωση — ιδιαίτερα σημαντική κατά την τοποθέτηση φωτοβολταϊκών κατασκευών, όπου η σταθερότητα της αγκύρωσης καθορίζει την ασφάλεια ολόκληρης της εγκατάστασης.
Το αγκύριο διαθέτει Ευρωπαϊκή Τεχνική Έγκριση ETA 05/0242, πιστοποιητικό CE καθώς και εθνική έγκριση AT-15-7574/2008, γεγονός που επιβεβαιώνει τη συμμόρφωσή του με τα πρότυπα και επιτρέπει τη χρήση του σε έργα που απαιτούν τεκμηριωμένες τιμές φέρουσας ικανότητας.
Εγκεκριμένες επιφάνειες τοποθέτησης
- Μη ρηγματωμένο σκυρόδεμα ελάχ. B20 (C16/20)
- Φυσική πέτρα με συμπαγή δομή
- Συμπαγές τούβλο
Τεχνικά χαρακτηριστικά
- Ονομασία: PSRe 6x80/22
- Σπείρωμα: M6
- Διάμετρος διάτρησης (fi): 6 mm
- Συνολικό μήκος (L): 80 mm
- Πάχος στερεούμενου στοιχείου (E): 22 mm
- Βάθος αγκύρωσης (F): 55 mm
- Βάθος οπής (D): 100 mm
- Υλικό: δομικός χάλυβας, ηλεκτρολυτικός γαλβανισμός
- Κατασκευή: δακτυλιωτή με παξιμάδι και ροδέλα
- Βάρος: 0,016 kg
- EAN: 5907518616813
- Μονάδα πώλησης: τεμάχιο

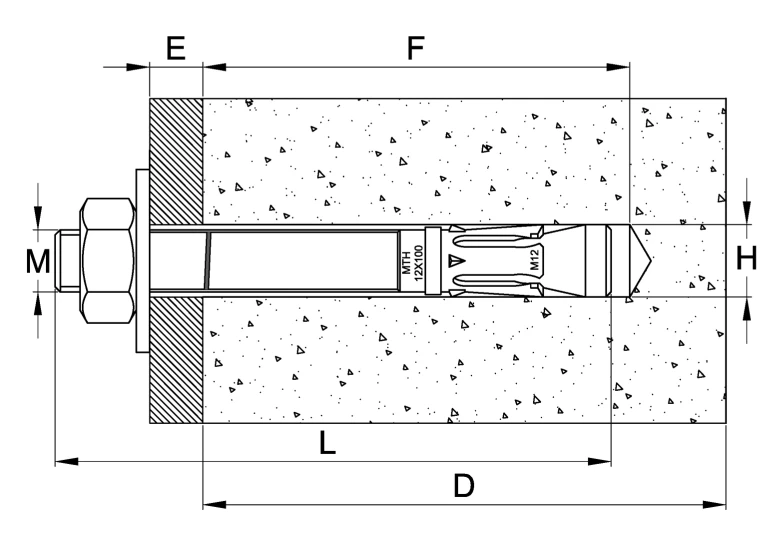

Σχήμα τοποθέτησης και διαστασιολόγηση
Το σχέδιο τομής παρουσιάζει το αγκύριο τοποθετημένο στο σκυρόδεμα με τις βασικές διαστάσεις τοποθέτησης: M – διάμετρος σπειρώματος, E – πάχος στερεούμενου στοιχείου (προεξοχή), F – βάθος αγκύρωσης, L – συνολικό μήκος αγκυρίου, D – απαιτούμενο βάθος οπής, H – διάμετρος οπής στην επιφάνεια.
Οδηγίες τοποθέτησης
- Διανοίξτε την οπή τοποθέτησης κάθετα στην επιφάνεια της βάσης
- Μετά τη διάτρηση, η οπή πρέπει να καθαριστεί από σκόνη και θραύσματα
- Εισάγετε το αγκύριο με ελαφρά χτυπήματα σφυριού
- Το σφίξιμο του παξιμαδιού πρέπει να γίνεται με δυναμόκλειδο
- Μετά τη διαστολή του αγκυρίου, η ροδέλα κάτω από το παξιμάδι πρέπει να είναι σταθερά πιεσμένη πάνω στο στερεούμενο στοιχείο
- Οι παράμετροι που περιέχονται στην Τεχνική Έγκριση AT-15-7574/2008 δεν πρέπει να υπερβαίνονται
Τεχνικά δεδομένα
| Τύπος σπειρώματος | M6 |
| Μήκος [mm] | 80 |
