Αγκύριο δακτυλιοειδές διαστολής Dromet PSRe M8x130/60 επιψευδαργυρωμένο
Αφήστε αξιολόγηση για το προϊόν
Αγκύριο δακτυλιοειδές διαστολής PSRe M8x130/60 της μάρκας Dromet, κατασκευαστικός χάλυβας, ηλεκτρολυτικός επιψευδαργυρισμός. Σπείρωμα M8, μήκος 130 mm, βάθος αγκύρωσης 65 mm, βάρος 0,046 kg. Για μη ρηγματωμένο σκυρόδεμα min. B20, φυσική πέτρα και συμπαγές τούβλο. ETA 05/0242, CE, AT-15-7574/2008.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 002-014
Χαρακτηριστικά προϊόντος
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Τύπος σπειρώματος M8
- Μήκος [mm] 130
Περιγραφή
Αγκύριο δακτυλιοειδές διαστολής Dromet PSRe M8x130/60 χαλύβδινο επιψευδαργυρωμένο
Το δακτυλιοειδές αγκύριο PSRe 8x130/60 της μάρκας Dromet αποτελεί μια δοκιμασμένη λύση για σταθερή στερέωση προφίλ στήριξης, μεταλλικών κατασκευών, κιγκλιδωμάτων, κάγκελων, μηχανημάτων και άλλων στοιχείων εξοπλισμού κτιρίων. Έχει σχεδιαστεί για υποστρώματα από μη ρηγματωμένο σκυρόδεμα ελάχ. B20, φυσική πέτρα συμπαγούς δομής καθώς και πλήρη τούβλα — τυπικά υποστρώματα που συναντώνται σε φωτοβολταϊκά, βιομηχανικά και υποδομικά έργα.
Η δακτυλιοειδής κατασκευή με παξιμάδι και ροδέλα εξασφαλίζει ασφαλή διαστολή μέσα στην οπή στερέωσης και υψηλή φέρουσα ικανότητα. Το αγκύριο κατασκευάζεται από δομικό χάλυβα με αντιδιαβρωτική προστασία με τη μορφή ηλεκτρολυτικής επιψευδαργύρωσης, που εγγυάται αντοχή στη διάβρωση σε εσωτερικές και μέτρια υγρές συνθήκες.
Πιστοποιητικά και εγκρίσεις
Το αγκύριο διαθέτει Ευρωπαϊκή Τεχνική Έγκριση ETA 05/0242 και πιστοποιητικό CE, ενώ καλύπτεται επίσης από την εθνική έγκριση AT-15-7574/2008. Χάρη σε αυτό, μπορεί να χρησιμοποιηθεί σε κρίσιμες κατασκευαστικές στερεώσεις, όπου απαιτείται τεκμηριωμένη φέρουσα ικανότητα και συμμόρφωση με τα πρότυπα.
Τεχνικά χαρακτηριστικά
- Ονομασία: PSRe 8x130/60
- Σπείρωμα: M8
- Διάμετρος διάτρησης (fi): 8 mm
- Συνολικό μήκος (L): 130 mm
- Πάχος στερεούμενου στοιχείου (E): 60 mm
- Βάθος αγκύρωσης (F): 65 mm
- Βάθος οπής (D): 100 mm
- Υλικό: δομικός χάλυβας, ηλεκτρολυτική επιψευδαργύρωση
- Κατασκευή: δακτυλιοειδής με παξιμάδι και ροδέλα
- Βάρος: 0,046 kg
- EAN: 5907518696792
- Μονάδα πώλησης: τεμάχιο

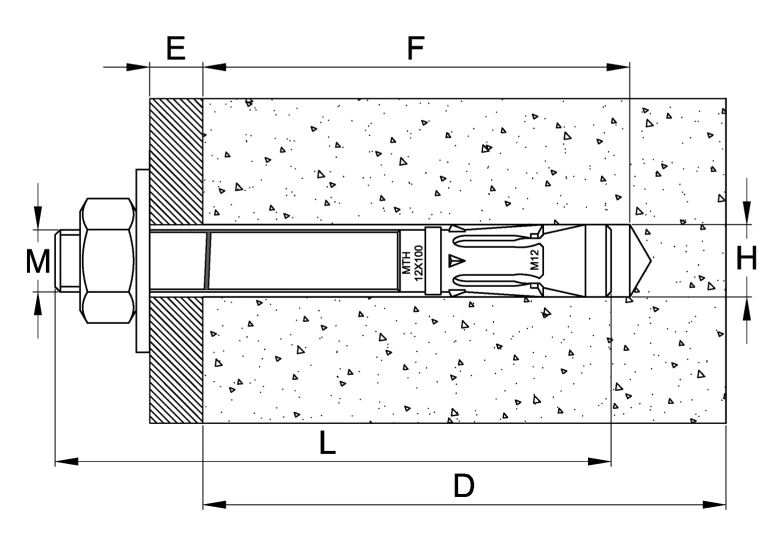

Σχήμα τοποθέτησης και ενδείξεις διαστάσεων
Το σχέδιο τομής απεικονίζει τη σωστή τοποθέτηση του αγκυρίου στο σκυρόδεμα. Οι βασικές διαστάσεις τοποθέτησης που σημειώνονται στο σχήμα είναι:
- M — διάμετρος σπειρώματος αγκυρίου
- E — πάχος στερεούμενου στοιχείου (απόσταση από την επιφάνεια του υποστρώματος έως το παξιμάδι)
- F — βάθος αγκύρωσης στο υπόστρωμα
- L — συνολικό μήκος αγκυρίου
- D — ελάχιστο βάθος διανοιγμένης οπής
- H — διάμετρος διανοιγμένης οπής
Συστάσεις τοποθέτησης
- Η οπή στερέωσης πρέπει να διανοιχθεί κάθετα προς την επιφάνεια του υποστρώματος και να καθαριστεί σχολαστικά από σκόνη
- Το αγκύριο εισάγεται στην οπή με ελαφρά χτυπήματα σφυριού
- Το σφίξιμο πραγματοποιείται με χρήση δυναμόκλειδου — μην υπερβαίνετε τη ροπή σύσφιξης που αναφέρεται στην έγκριση
- Μετά τη διαστολή του αγκυρίου, η ροδέλα κάτω από το παξιμάδι πρέπει να είναι σταθερά σφιγμένη πάνω στο στερεούμενο στοιχείο
- Οι παράμετροι τοποθέτησης και φέρουσας ικανότητας σύμφωνα με την Τεχνική Έγκριση AT-15-7574/2008 — δεν πρέπει να υπερβαίνονται
Εφαρμογή σε φωτοβολταϊκές εγκαταστάσεις
Το αγκύριο PSRe M8 χρησιμοποιείται συχνά από συνεργεία εγκατάστασης για αγκύρωση φωτοβολταϊκών κατασκευών στήριξης σε πλάκες, τοίχους και θεμέλια από σκυρόδεμα. Χάρη στην πιστοποίηση ETA και CE, αποτελεί αξιόπιστη στερέωση που πληροί τις απαιτήσεις σχεδιασμού και διευκολύνει τις τεχνικές παραλαβές της εγκατάστασης.
