Αλουμινένια γέφυρα τραπεζοειδούς ελάσματος H-60 με EPDM 330 mm – τοποθέτηση φωτοβολταϊκών σε τραπεζοειδές έλασμα

Διαθεσιμότητα: Σε απόθεμα (μεγάλη ποσότητα)

Παράδοση εντός: 10 εργάσιμες ημέρες

Βάρος: 0.396 kg

Τιμή / τεμ.: 4,07 € 4.07

συμπ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

Καθαρή τιμή / τεμ.: (3,29 €)

εξαιρ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

* Ποσότητα:

Τεμάχιο
Συσκευασία: 50 τεμάχια
Συσκευασία: 500 τεμάχια
Συσκευασία: 1000 τεμάχια

ποσότητα τεμ.

Σύνολο:

προϊόν μη διαθέσιμο

προσθήκη στη λίστα επιθυμιών

* - Υποχρεωτικό πεδίο

Αξιολόγηση:

Προμηθευτής: -

Κωδικός προϊόντος: PV-02-02

προτείνετε σε ένα φίλο

Περιγραφή

Αλουμινένια γέφυρα τραπεζοειδούς ελάσματος H-60 με EPDM 330 mm – τοποθέτηση φωτοβολταϊκών σε τραπεζοειδές έλασμα

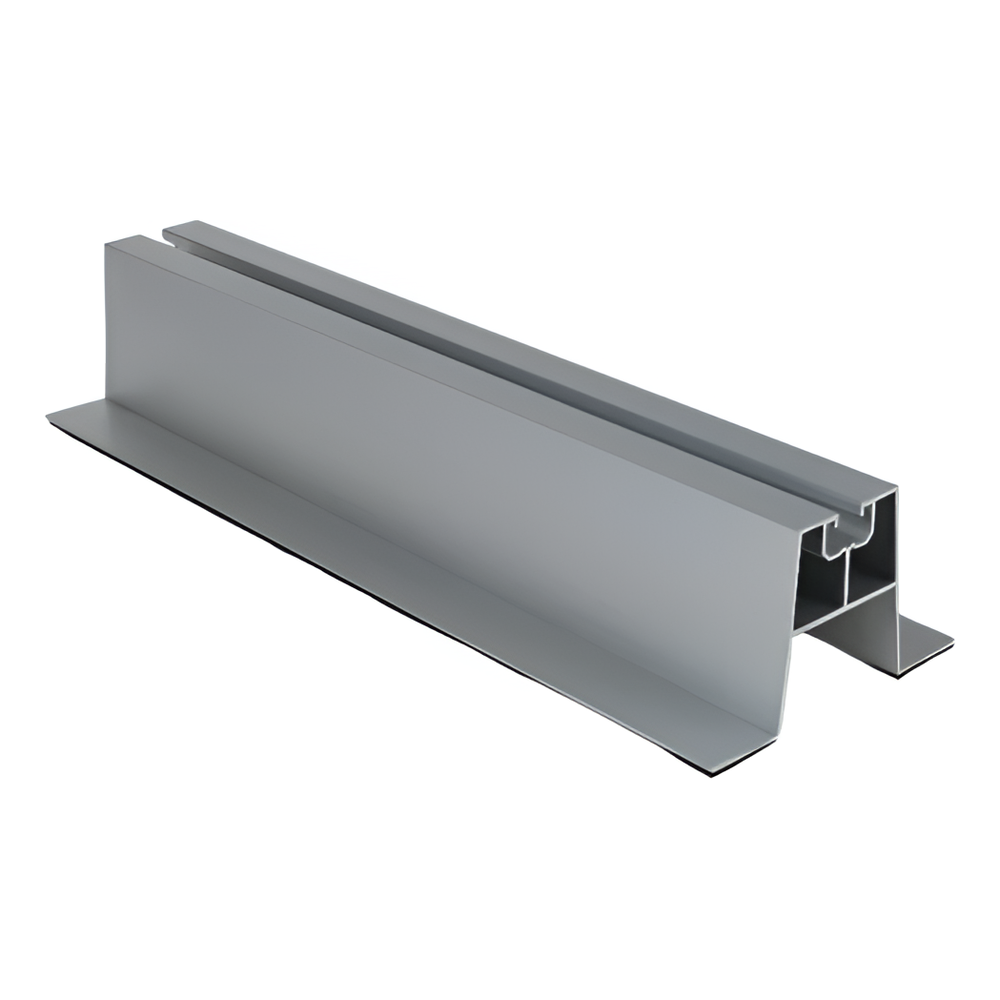

Αλουμινένια γέφυρα τραπεζοειδούς ελάσματος H-60 330 mm με παρέμβυσμα EPDM – προσπεκτική όψη προφίλ

Η αλουμινένια γέφυρα τραπεζοειδούς ελάσματος H-60 με παρέμβυσμα EPDM είναι ένα κατασκευαστικό στοιχείο σχεδιασμένο για την απευθείας στερέωση φωτοβολταϊκών πλαισίων σε στέγες καλυμμένες με τραπεζοειδές έλασμα. Το προφίλ ύψους 60 mm εξασφαλίζει την κατάλληλη απόσταση μεταξύ του πάνελ και της επιφάνειας της στέγης, επιτρέποντας ελεύθερη ροή αέρα κάτω από το πλαίσιο — η φυσική ψύξη αυξάνει την απόδοση της εγκατάστασης και παρατείνει τη διάρκεια ζωής των πάνελ. Η γέφυρα συνεργάζεται με μεσαία και ακραία κλιπ, τα οποία στερεώνονται στο άνω κανάλι της ράγας μέσω συρόμενου ενθέτου, σπειρωτού ενθέτου ή βίδας σφύρας. Οι οπές τοποθέτησης διανοίγονται απευθείας στη στέγη, γεγονός που προσφέρει πλήρη ευελιξία προσαρμογής στην απόσταση των κυμάτων του τραπεζοειδούς ελάσματος. Το ενσωματωμένο παρέμβυσμα EPDM στη βάση του προφίλ προστατεύει την κάλυψη της στέγης από φθορές και εξασφαλίζει στεγανότητα στο σημείο επαφής με το έλασμα.

Βασικά πλεονεκτήματα για τα συνεργεία τοποθέτησης

Απευθείας τοποθέτηση σε τραπεζοειδές έλασμα — χωρίς την ανάγκη χρήσης πρόσθετων υποκατασκευών

Το ύψος 60 mm εγγυάται αερισμό κάτω από το πάνελ, γεγονός που μεταφράζεται σε καλύτερη ψύξη των πλαισίων και υψηλότερη παραγωγή ενέργειας τις καυτές ημέρες

Αλουμίνιο 6060 ανθεκτικό στη διάβρωση — πολυετής λειτουργία χωρίς συντήρηση

Το παρέμβυσμα EPDM που συμπεριλαμβάνεται προστατεύει το έλασμα και εξαλείφει τον κίνδυνο διαρροών

Οπές διάτρησης επί τόπου — πλήρης ελευθερία προσαρμογής στην απόσταση των κυμάτων της στέγης

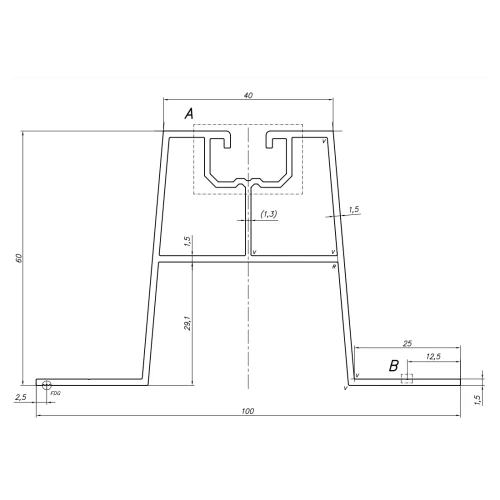

Τεχνικό σχέδιο διατομής της γέφυρας τραπεζοειδούς ελάσματος H-60 με διαστάσεις: πλάτος βάσης 100 mm, ύψος 60 mm, άνω κανάλι 40 mm

Η διατομή του προφίλ με πλάτος βάσης 100 mm και άνω κανάλι τοποθέτησης 40 mm εξασφαλίζει σταθερή έδραση των κλιπ. Τα τοιχώματα πάχους 1,5 mm διατηρούν βέλτιστη σχέση αντοχής προς βάρος. Το αλουμίνιο 6060 είναι κατάλληλο για ανοδίωση, επιτρέποντας πρόσθετη προστασία της επιφάνειας και αισθητικό φινίρισμα εφόσον απαιτείται.

Βίντεο που παρουσιάζει τη γέφυρα τραπεζοειδούς ελάσματος για την τοποθέτηση φωτοβολταϊκών πλαισίων σε τραπεζοειδές έλασμα

Διαστάσεις

Διατομή (πλάτος × ύψος)	100 × 60 mm
Μήκος	330 mm
Πάχος τοιχώματος	1,5 mm
Πλάτος άνω καναλιού	40 mm
Βάρος ανά μέτρο	1,199 kg/m

Υλικό και φινίρισμα

Υλικό / κράμα	αλουμίνιο 6060
Παρέμβυσμα EPDM	ναι — ενσωματωμένο στη βάση του προφίλ
Χρώμα	ασημί (ανεπεξέργαστο αλουμίνιο)

Τοποθέτηση και συμβατότητα

Κανάλι τοποθέτησης / τύπος αυλακιού	άνω κανάλι για συρόμενο ένθετο / σπειρωτό ένθετο / βίδα σφύρας
Τύπος στέγης / υποστρώματος	στέγες από τραπεζοειδές έλασμα
Τρόπος σύνδεσης	μεσαία και ακραία κλιπ· οπές διάτρησης επί τόπου τοποθέτησης

Λοιπές παράμετροι

Ποσότητα ανά συσκευασία	1 τεμ.
