Αλουμινένια τραπεζοειδής γέφυρα PV με EPDM H70 L330 για τραπεζοειδή λαμαρίνα
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή
Αλουμινένια τραπεζοειδής γέφυρα PV με EPDM H70 L330 για τραπεζοειδή λαμαρίνα

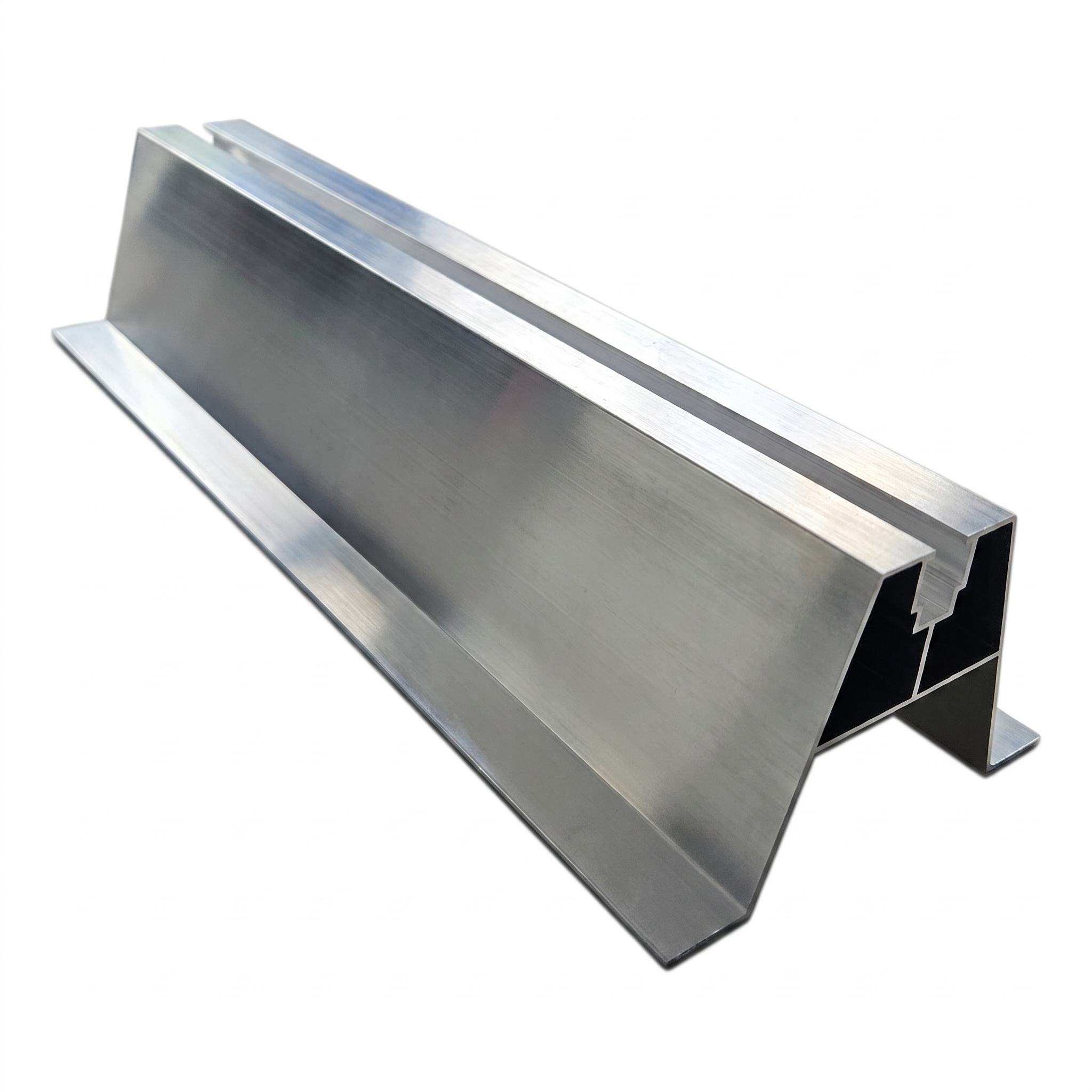

Αλουμινένια τραπεζοειδής γέφυρα H70 L330 είναι ένα ανθεκτικό προφίλ στήριξης σχεδιασμένο για φωτοβολταϊκές εγκαταστάσεις σε στέγες καλυμμένες με τραπεζοειδή λαμαρίνα. Χάρη στο παρέμβυσμα EPDM πάχους 2 mm εξασφαλίζει στεγανή και σταθερή εφαρμογή στο υπόστρωμα, εξαλείφοντας τον κίνδυνο μικροδονήσεων και φθοράς της επίστρωσης της λαμαρίνας. Το έτοιμο στοιχείο μειώνει τον χρόνο τοποθέτησης και εξασφαλίζει επαναληψιμότητα σε κάθε στέγη.
Το προφίλ κατασκευάζεται από αλουμίνιο με φινίρισμα Standard (προστατευτική ανοδίωση). Η κατασκευή με τραπεζοειδή διατομή και κεντρικό οδηγό αύλακα επιτρέπει ασφαλή στερέωση με μπουλόνι ή αυτοτρυπητική βίδα, εγγυώμενη υψηλή φέρουσα ικανότητα με ιδιαίτερα μικρό ίδιο βάρος μόλις 0,357 kg.
Εφαρμογές
- Τοποθέτηση ράγων στήριξης PV σε στέγες από τραπεζοειδή λαμαρίνα
- Αντιστάθμιση του τραπεζοειδούς προφίλ – η γέφυρα κατανέμει ομοιόμορφα την πίεση στα κύματα της λαμαρίνας
- Συμβατότητα με αυτοτρυπητικές βίδες ή μπουλόνια με παρέμβυσμα EPDM
Παράμετροι προϊόντος
- Μήκος: 330 mm
- Ύψος: 70 mm
- Υλικό προφίλ: αλουμίνιο
- Φινίρισμα: Standard (προστατευτική ανοδίωση)
- Παρέμβυσμα: EPDM 2 mm
- Βάρος: 0,357 kg
Διαστάσεις και τεχνικά χαρακτηριστικά
- Μήκος (L): 330 mm
- Ύψος (H): 63 mm (διάσταση προφίλ: 70 mm σύμφωνα με σχέδιο τομής)
- Πλάτος κορυφαίου τμήματος: 40 mm
- Πλάτος ποδών βάσης: 26,63 mm (αριστερά και δεξιά)
- Εσωτερική απόσταση ποδών: 62,74 mm
- Γωνία πλάγιων τοιχωμάτων: 14°
- Πάχος τοιχωμάτων: 1,2–1,5 mm
- Πάχος κορυφαίου τοιχώματος: 1,3 mm
- Οδηγός αύλακας – πλάτος ανοίγματος: 9 mm, βάθος: 16 mm
- Αδιευκρίνιστες ακτίνες: R0,25
Η ακριβώς σχεδιασμένη τραπεζοειδής διατομή με εσωτερικό ενισχυτικό έγκαρσμα και κεντρικό οδηγό αύλακα εγγυάται ακαμψία του προφίλ και εύκολη τοποθέτηση των μηχανικών στοιχείων στήριξης.
