Αλουμινένιο προφίλ στήριξης PV 40×40 mm – ράγα 665 cm για βίδες M10

Διαθεσιμότητα: Σε απόθεμα (μεγάλη ποσότητα)

Παράδοση εντός: 10 εργάσιμες ημέρες

Βάρος: 5.467 kg

Τιμή / τεμ.: 42,48 € 42.48

συμπ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

Καθαρή τιμή / τεμ.: (34,26 €)

εξαιρ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

* Ποσότητα:

Τεμάχιο
Πακέτο: 16 Κομμάτια
Πακέτο: 174 Κομμάτια
Πακέτο: 348 Κομμάτια

ποσότητα τεμ.

Σύνολο:

προϊόν μη διαθέσιμο

προσθήκη στη λίστα επιθυμιών

* - Υποχρεωτικό πεδίο

Αξιολόγηση:

Προμηθευτής: -

Κωδικός προϊόντος: PV-01-01

προτείνετε σε ένα φίλο

Περιγραφή

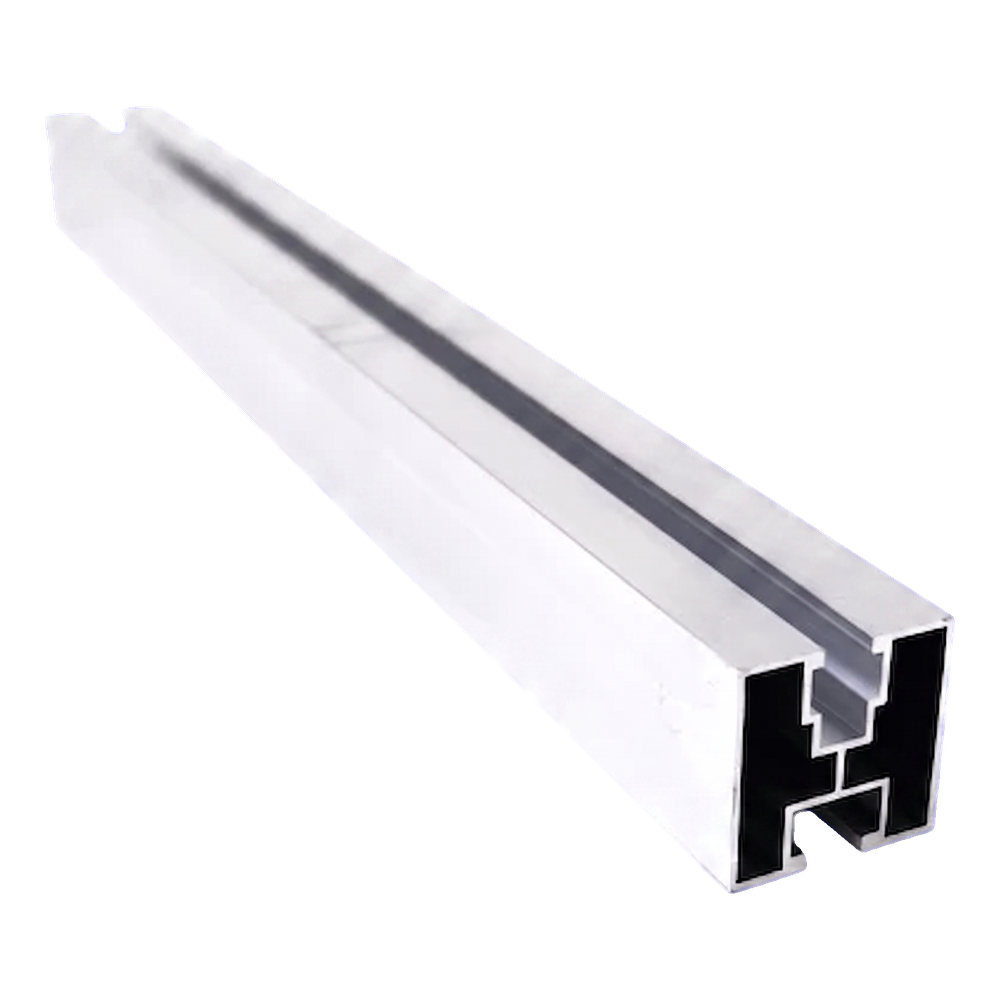

Αλουμινένιο προφίλ στήριξης PV 40×40 mm – ράγα 665 cm για βίδες M10

Αλουμινένιο προφίλ στήριξης 40x40 mm με δύο κανάλια ράγας

Το προφίλ στήριξης 40x40 mm με μήκος 665 cm αποτελεί το βασικό στοιχείο της φέρουσας κατασκευής για φωτοβολταϊκά πάνελ. Κατασκευασμένο από αλουμίνιο 6060, συνδυάζει χαμηλό ίδιο βάρος με καλή μηχανική αντοχή και πλήρη προστασία από τη διάβρωση. Η διπλή διατομή καναλιών — με πάνω κανάλι για τα κλιπ στερέωσης των πάνελ και κάτω κανάλι για τη σύνδεση με άγκιστρα στέγης, προσαρμογείς ή τρίγωνα — επιτρέπει τη δημιουργία μιας ολοκληρωμένης υποδομής ράγας με ένα μόνο προφίλ. Η στήριξη βασίζεται σε εξαγωνικές βίδες M10 DIN 933 στο κάτω κανάλι και τετράγωνα παξιμάδια M8 στο πάνω κανάλι, γεγονός που εξαλείφει την ανάγκη διάτρησης και επιταχύνει τις εργασίες στη στέγη. Το προφίλ διατίθεται επίσης σε ανοδιωμένη μαύρη έκδοση, ενώ το μήκος του μπορεί να αυξηθεί με τη χρήση συνδέσμων προφίλ που διατίθενται ξεχωριστά.

Βασικά πλεονεκτήματα για τα συνεργεία εγκατάστασης

Η διπλή διατομή καναλιών 40x40 mm επιτρέπει ταυτόχρονη στερέωση των κλιπ και σύνδεση με την υποκατασκευή

Συμβατότητα με εξαγωνικές βίδες M10 DIN 933 και τετράγωνα παξιμάδια M8 — τυπικά στοιχεία σύνδεσης

Αλουμίνιο 6060 ανθεκτικό στη διάβρωση, κατάλληλο για ανοδίωση και εξασφαλίζει αντοχή σε εξωτερικές συνθήκες

Δυνατότητα σύνδεσης προφίλ σε μεγαλύτερα τμήματα με ειδικούς συνδέσμους

Πάχος τοιχώματος 1,2 mm με βάρος μόλις 0,82 kg/m — ελαφριά κατασκευή που διευκολύνει τη μεταφορά στη στέγη

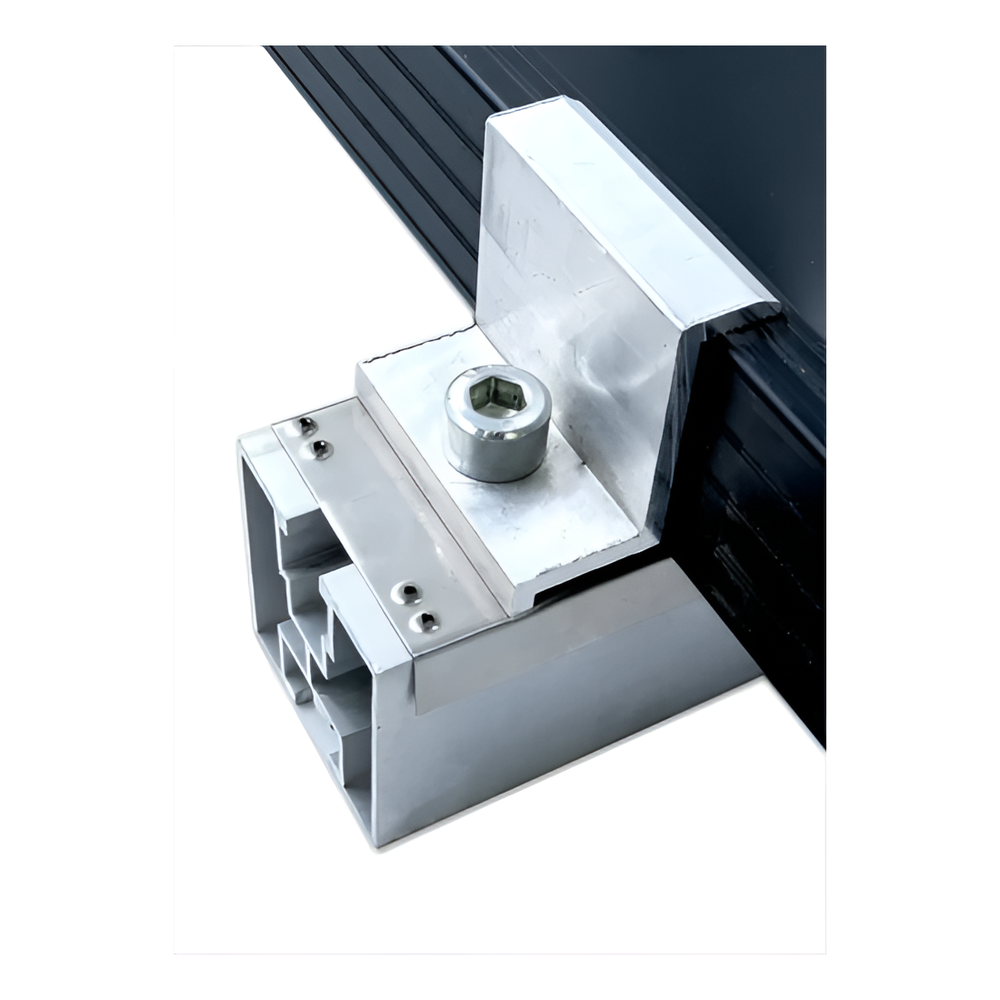

Κλιπ στερεωμένο στο πάνω κανάλι του αλουμινένιου προφίλ 40x40 mm — λεπτομέρεια στερέωσης

Το πάνω κανάλι ράγας με πλάτος αυλακιού 10,8 mm δέχεται τετράγωνα παξιμάδια M8 που χρησιμοποιούνται για τη στερέωση πλευρικών και ενδιάμεσων κλιπ. Έτσι, τα φωτοβολταϊκά πάνελ μπορούν να τοποθετηθούν σε οποιοδήποτε σημείο κατά μήκος του προφίλ — χωρίς διάτρηση και χωρίς πρόσθετους προσαρμογείς. Το κάτω κανάλι με άνοιγμα 9 mm συνεργάζεται με εξαγωνικές βίδες M10, με τις οποίες το προφίλ συνδέεται με άγκιστρα στέγης ή άλλα στοιχεία της υποκατασκευής. Αυτή η διαμόρφωση καθιστά ολόκληρο το σύστημα πλήρως ρυθμιζόμενο και επιτρέπει την ακριβή τοποθέτηση του προφίλ ως προς την κλίση της στέγης.

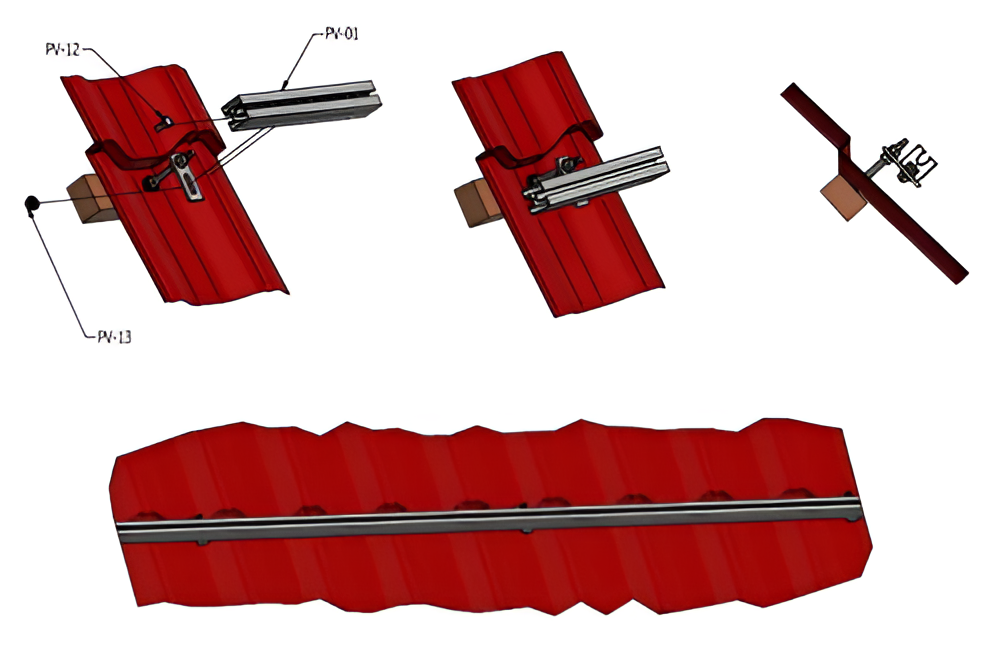

Σχέδιο τοποθέτησης αλουμινένιου προφίλ σε στέγη με μεταλλικά κεραμίδια με άγκιστρα και κλιπ

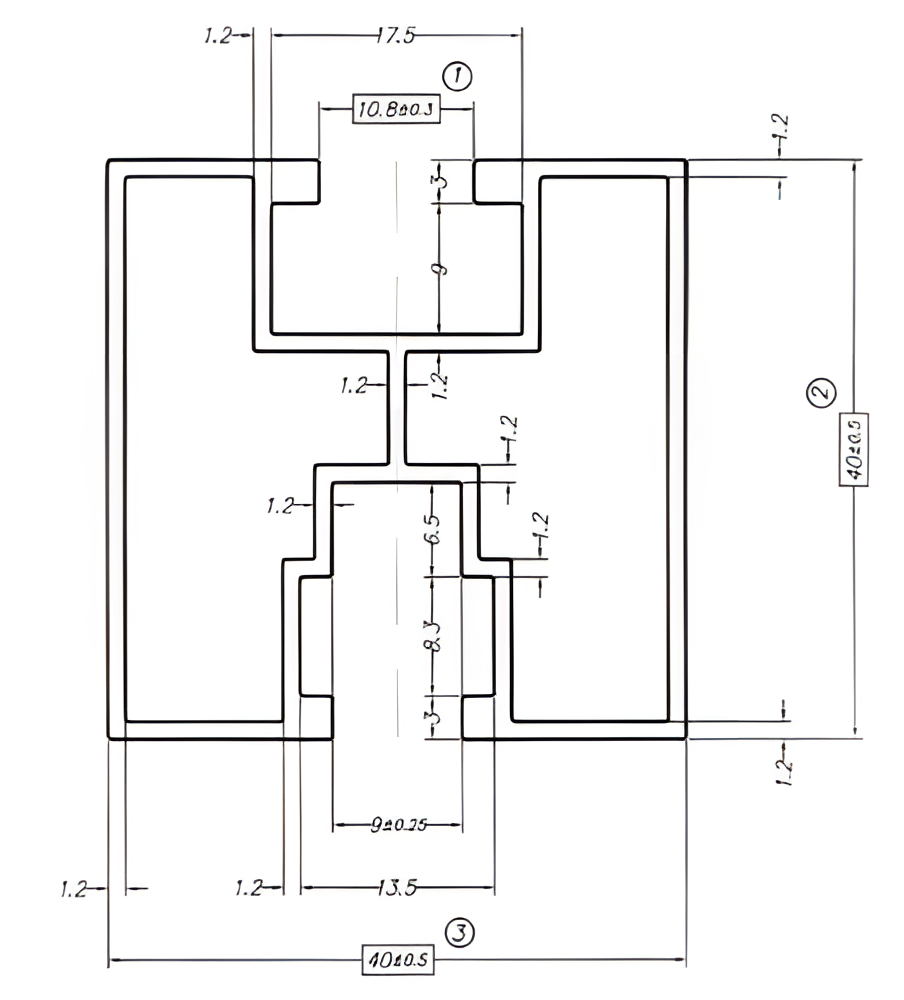

Τεχνικό σχέδιο διατομής προφίλ 40x40 mm με διαστάσεις καναλιών και πάχος τοιχωμάτων

Βίντεο παρουσίασης του αλουμινένιου προφίλ στήριξης 40x40 mm

Βίντεο παρουσίασης της χρήσης του προφίλ στήριξης PV

Βίντεο παρουσίασης της τοποθέτησης φωτοβολταϊκής κατασκευής με αλουμινένιο προφίλ

Διαστάσεις

Διατομή (πλάτος x ύψος)	40 x 40 mm (ανοχή +/-0,5 mm)
Μήκος	665 cm
Πάχος τοιχώματος	1,2 mm
Βάρος ανά μέτρο	0,82 kg
Πλάτος αυλακιού πάνω καναλιού	10,8 mm (ανοχή +/-0,3 mm)
Πλάτος αυλακιού κάτω καναλιού	9 mm (ανοχή +/-0,75 mm)

Υλικό και φινίρισμα

Υλικό / κράμα	αλουμίνιο 6060
Φινίρισμα επιφάνειας	ακατέργαστο (η ανοδιωμένη μαύρη έκδοση διατίθεται ξεχωριστά)
Χρώμα	ασημί (φυσικό)

Τοποθέτηση και συμβατότητα

Κανάλι τοποθέτησης / τύπος αυλακιού	πάνω — κλιπ PV· κάτω — άγκιστρα, προσαρμογείς, τρίγωνα
Συμβατές βίδες	πάνω κανάλι: τετράγωνο παξιμάδι M8· κάτω κανάλι: εξαγωνική βίδα M10 DIN 933
Τύπος στέγης / υποστρώματος	κεκλιμένες στέγες — μεταλλικά κεραμίδια, τραπεζοειδές φύλλο και άλλα (με τα κατάλληλα άγκιστρα)
Τρόπος σύνδεσης	σύνδεσμοι προφίλ (διατίθενται ξεχωριστά)

Λοιπές παράμετροι

Ανοδιωμένη έκδοση	ναι (μαύρη, διατίθεται ξεχωριστά)
Παράδοση	FTL (πλήρες φορτηγό)

Τεχνικά δεδομένα

Μήκος [mm]	6650
Προφίλ [mm]	40×40
Τύπος αυλακιού	Για εξαγωνικό κοχλία
Επιφάνεια	Φυσικό
