Αλουμινένιο προφίλ στήριξης PV 40×40 mm / 625 cm – για εξαγωνικές βίδες M10

Διαθεσιμότητα: Σε απόθεμα (μεγάλη ποσότητα)

Παράδοση εντός: 10 εργάσιμες ημέρες

Βάρος: 4.92 kg

Τιμή / τεμ.: 39,91 € 39.91

συμπ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

Καθαρή τιμή / τεμ.: (32,19 €)

εξαιρ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

* Ποσότητα:

Τεμάχιο
Πακέτο: 16 Κομμάτια
Πακέτο: 174 Κομμάτια
Πακέτο: 348 Κομμάτια

ποσότητα τεμ.

Σύνολο:

προϊόν μη διαθέσιμο

προσθήκη στη λίστα επιθυμιών

* - Υποχρεωτικό πεδίο

Αξιολόγηση:

Προμηθευτής: -

Κωδικός προϊόντος: PV-01-02

προτείνετε σε ένα φίλο

Περιγραφή

Αλουμινένιο προφίλ στήριξης PV 40×40 mm / 625 cm – για εξαγωνικές βίδες M10

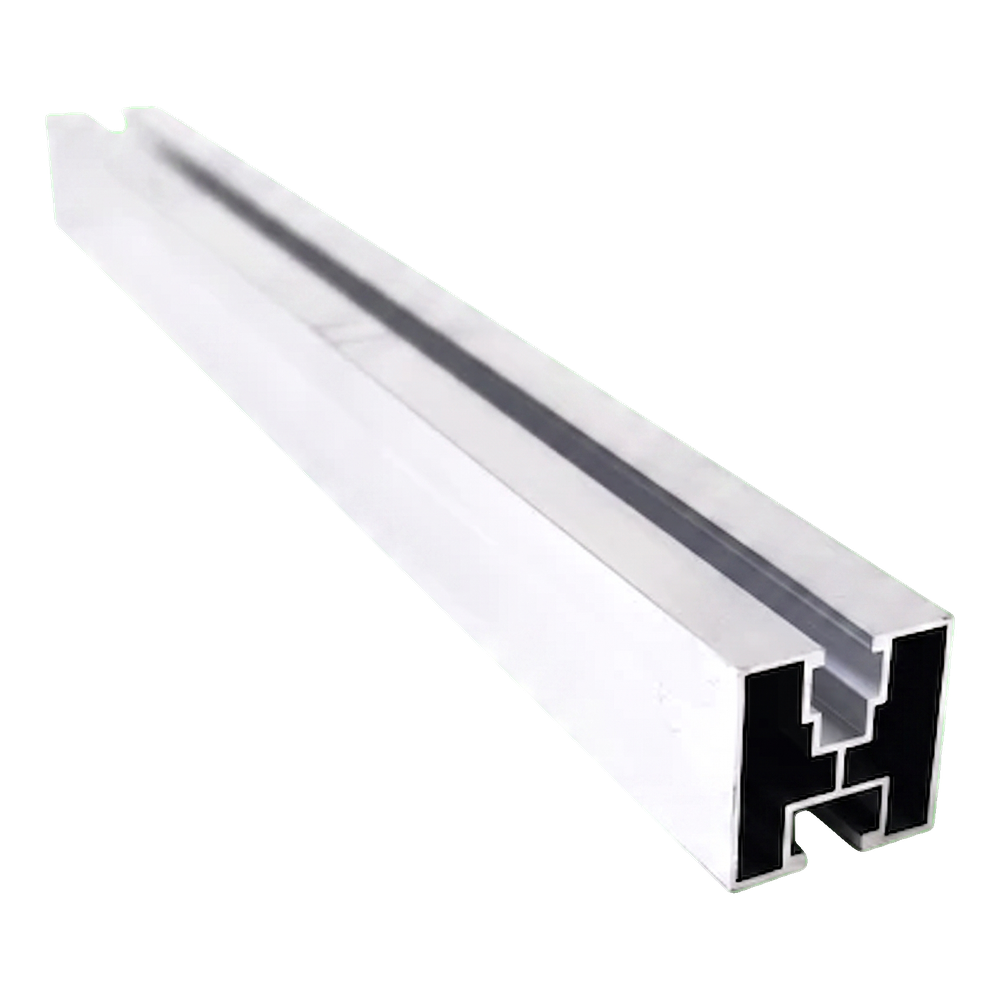

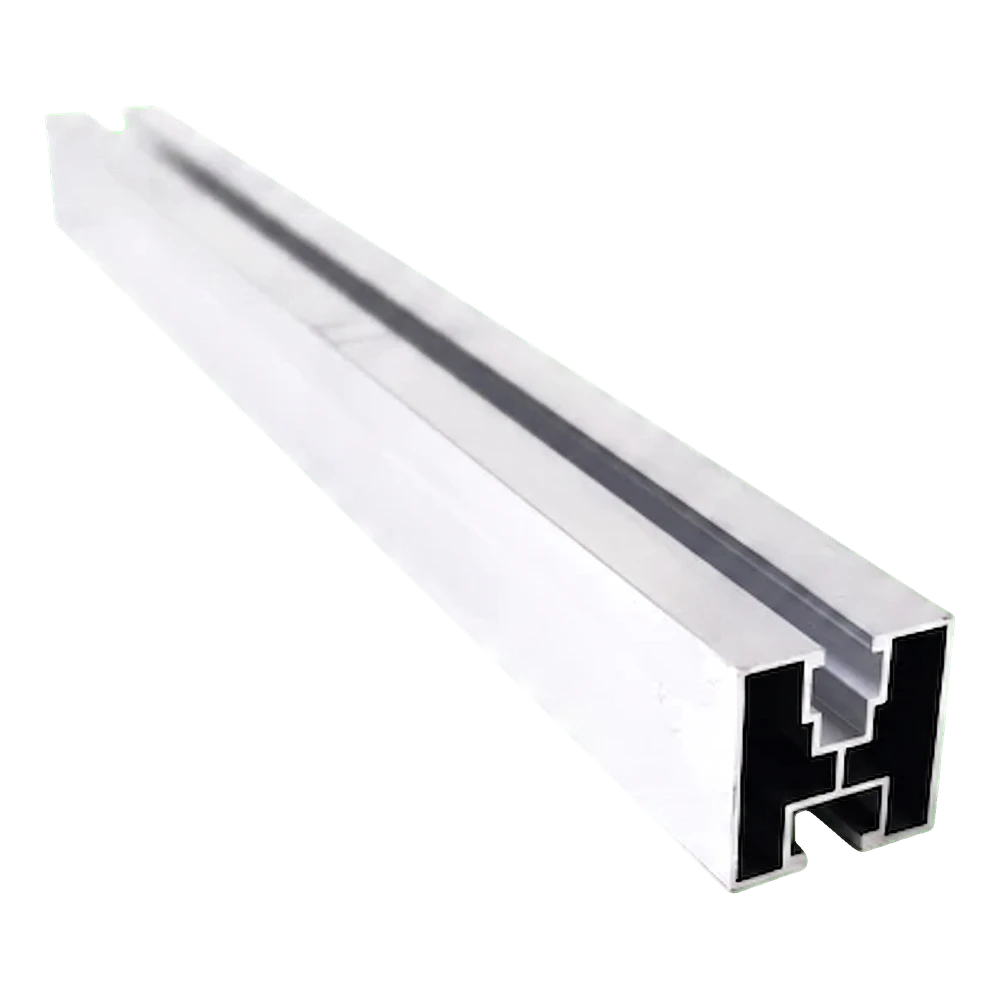

Αλουμινένιο προφίλ στήριξης 40×40 mm με δύο κανάλια ράγας – προοπτική όψη

Το προφίλ στήριξης PV 40×40 mm με μήκος 625 cm αποτελεί βασικό στοιχείο της φέρουσας κατασκευής φωτοβολταϊκών εγκαταστάσεων σε κεκλιμένες στέγες. Κατασκευασμένο από κράμα αλουμινίου 6060, συνδυάζει χαμηλό ίδιο βάρος με καλή μηχανική αντοχή και υψηλή αντίσταση στη διάβρωση. Η δίαυλη κατασκευή της διατομής — με το άνω κανάλι ράγας για τη στερέωση των κλέμων των πλαισίων και το κάτω κανάλι για τη σύνδεση με άγκιστρα στέγης, προσαρμογείς ή τρίγωνα — επιτρέπει γρήγορη και ασφαλή τοποθέτηση ολόκληρου του συστήματος. Το προφίλ είναι σχεδιασμένο για εξαγωνικές βίδες M10 DIN 933 στο κάτω κανάλι και τετράγωνα παξιμάδια M8 στο άνω κανάλι, εξασφαλίζοντας συμβατότητα με τις δημοφιλείς μεσαίες και ακραίες κλέμες που κυκλοφορούν στην αγορά.

Βασικά πλεονεκτήματα για τον εγκαταστάτη

Η δίαυλη διατομή 40×40 mm επιτρέπει ανεξάρτητη στερέωση των φωτοβολταϊκών πλαισίων (άνω κανάλι) και της υποκατασκευής στέγης (κάτω κανάλι)

Το αλουμίνιο 6060 εξασφαλίζει αντοχή στη διάβρωση και στις καιρικές συνθήκες — το προφίλ διατίθεται επίσης σε ανοδιωμένη μαύρη έκδοση για αυξημένη προστασία και αισθητική

Το μήκος μπορεί να αυξηθεί με τη χρήση συνδέσμων προφίλ που διατίθενται ξεχωριστά, προσφέροντας ευελιξία στον σχεδιασμό της απόστασης των ραγών

Το πάχος τοιχώματος 1,2 mm με βάρος μόλις 0,82 kg/m ελαχιστοποιεί το φορτίο στην κατασκευή της στέγης

Το κράμα αλουμινίου 6060 είναι κατάλληλο για ανοδίωση, προσφέροντας πρόσθετη προστασία και διακοσμητικό φινίρισμα επιφάνειας

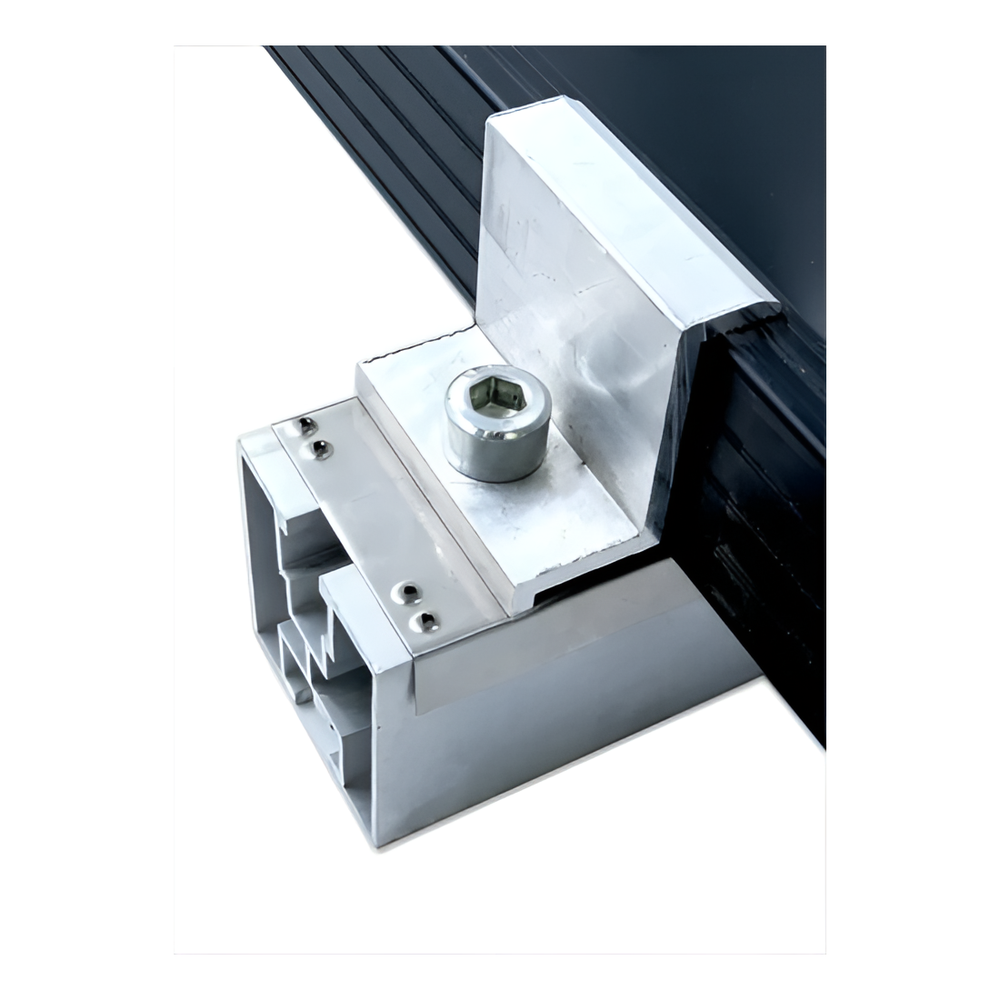

Αλουμινένιο προφίλ 40×40 με τοποθετημένη ακραία κλέμα – λεπτομέρεια στερέωσης

Το προφίλ αποδεικνύεται ιδανικό ως φέρουσα ράγα σε συστήματα στήριξης σε κεκλιμένες στέγες καλυμμένες με μεταλλοκέραμο, τραπεζοειδή λαμαρίνα και άλλα υλικά κάλυψης. Το άνω κανάλι ράγας δέχεται μεσαίες και ακραίες κλέμες, οι οποίες πιέζουν το πλαίσιο του φωτοβολταϊκού πλαισίου απευθείας πάνω στο προφίλ. Το κάτω κανάλι χρησιμεύει για τη σύνδεση με άγκιστρα στέγης ή προσαρμογείς στερεωμένους στα ζευκτά. Χάρη σε αυτό, ολόκληρη η κατασκευή δημιουργεί ένα σταθερό, αεριζόμενο φέρον σύστημα, που μεταφέρει τα φορτία ανέμου και χιονιού στη στέγαστρη κατασκευή.

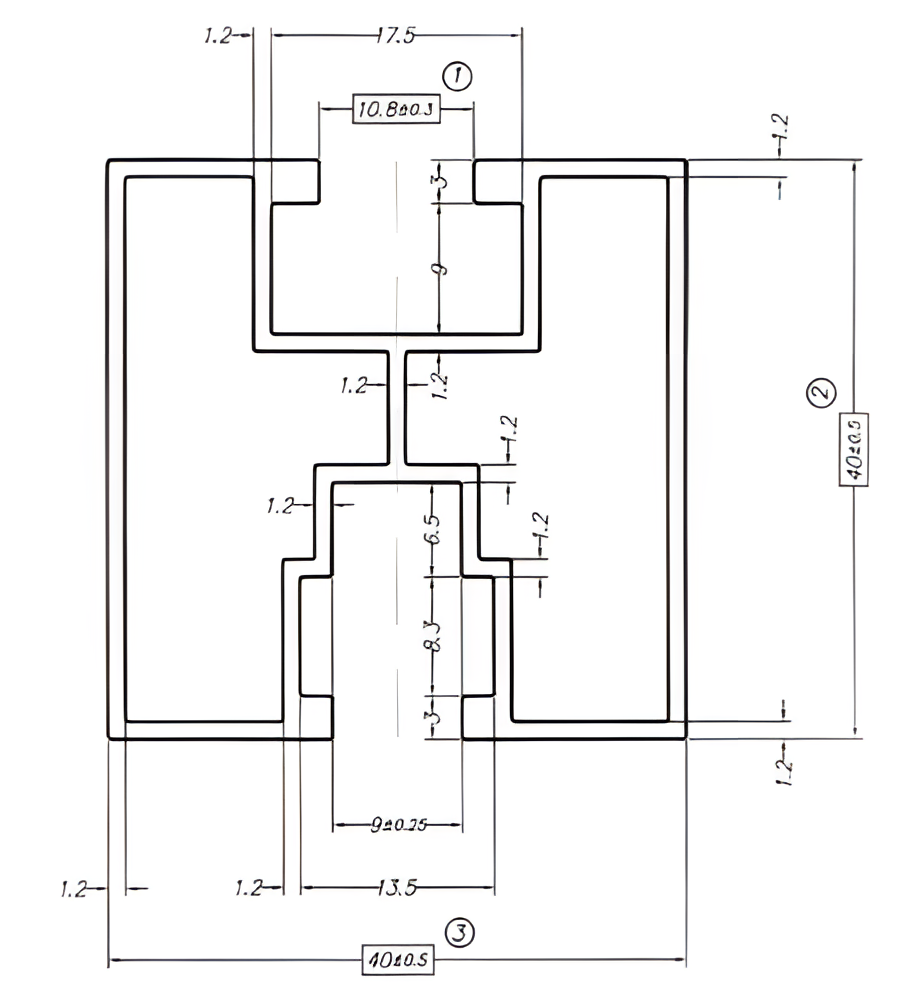

Διαστασιολογικό σχέδιο διατομής προφίλ 40×40 mm με σημειωμένες διαστάσεις καναλιών και τοιχωμάτων

Διατομή και διαστάσεις καναλιών

Το τεχνικό σχέδιο της διατομής παρουσιάζει τη λεπτομερή γεωμετρία του προφίλ. Οι εξωτερικές διαστάσεις είναι 40 ±0,5 × 40 ±0,5 mm. Το άνω κανάλι ράγας έχει πλάτος ανοίγματος 10,8 ±0,3 mm και είναι σχεδιασμένο για τετράγωνα παξιμάδια M8. Το κάτω κανάλι ράγας έχει πλάτος ανοίγματος 9 ±0,75 mm και βάθος που επιτρέπει την τοποθέτηση εξαγωνικής βίδας M10 DIN 933. Το πάχος τοιχώματος είναι 1,2 mm σε ολόκληρη την περίμετρο του προφίλ, εξασφαλίζοντας ομοιόμορφη κατανομή των τάσεων διατηρώντας παράλληλα χαμηλό βάρος.

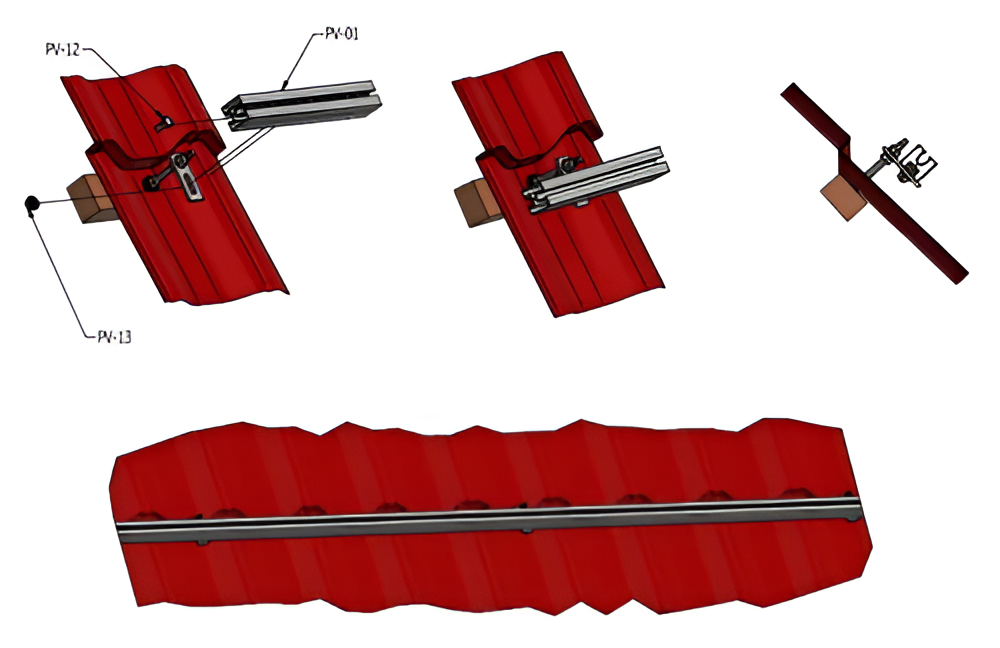

Σχέδιο τοποθέτησης προφίλ σε κεκλιμένη στέγη με άγκιστρα στέγης και κλέμες – προβολή 3D

Βίντεο παρουσίασης συστήματος στήριξης με αλουμινένιο προφίλ PV

Βίντεο παρουσίασης τοποθέτησης προφίλ σε κατασκευή στέγης

Βίντεο παρουσίασης εφαρμογής του προφίλ σε φωτοβολταϊκή εγκατάσταση

Διαστάσεις

Διατομή (πλάτος × ύψος)	40 × 40 mm (±0,5 mm)
Μήκος	625 cm
Πάχος τοιχώματος	1,2 mm
Βάρος ανά μέτρο	0,82 kg
Πλάτος ανοίγματος άνω καναλιού	10,8 ±0,3 mm
Πλάτος ανοίγματος κάτω καναλιού	9 ±0,75 mm

Υλικό και φινίρισμα

Υλικό / κράμα	αλουμίνιο 6060
Φινίρισμα επιφάνειας	ακατέργαστο (η ανοδιωμένη μαύρη έκδοση διατίθεται ξεχωριστά)

Τοποθέτηση και συμβατότητα

Κανάλι στερέωσης / τύπος αυλακιού	διπλό — άνω (κλέμες φωτοβολταϊκών πλαισίων) + κάτω (άγκιστρα / προσαρμογείς στέγης)
Συμβατές βίδες	άνω κανάλι: τετράγωνο παξιμάδι M8· κάτω κανάλι: εξαγωνική βίδα M10 DIN 933
Τύπος στέγης / υποστρώματος	κεκλιμένες στέγες — μεταλλοκέραμο, τραπεζοειδής λαμαρίνα και άλλα υλικά κάλυψης με υποκατασκευή σε άγκιστρα ή προσαρμογείς
Τρόπος σύνδεσης	σύνδεσμοι προφίλ (διατίθενται ξεχωριστά) που επιτρέπουν την επέκταση της ράγας

Λοιπές παράμετροι

Ανοδιωμένη έκδοση	ναι — διαθέσιμη σε ανοδιωμένη μαύρη έκδοση
Παράδοση	FTL (πλήρες φορτηγό)

Τεχνικά δεδομένα

Μήκος [mm]	6250
Προφίλ [mm]	40×40
Τύπος αυλακιού	Για εξαγωνικό κοχλία
Επιφάνεια	Φυσικό
