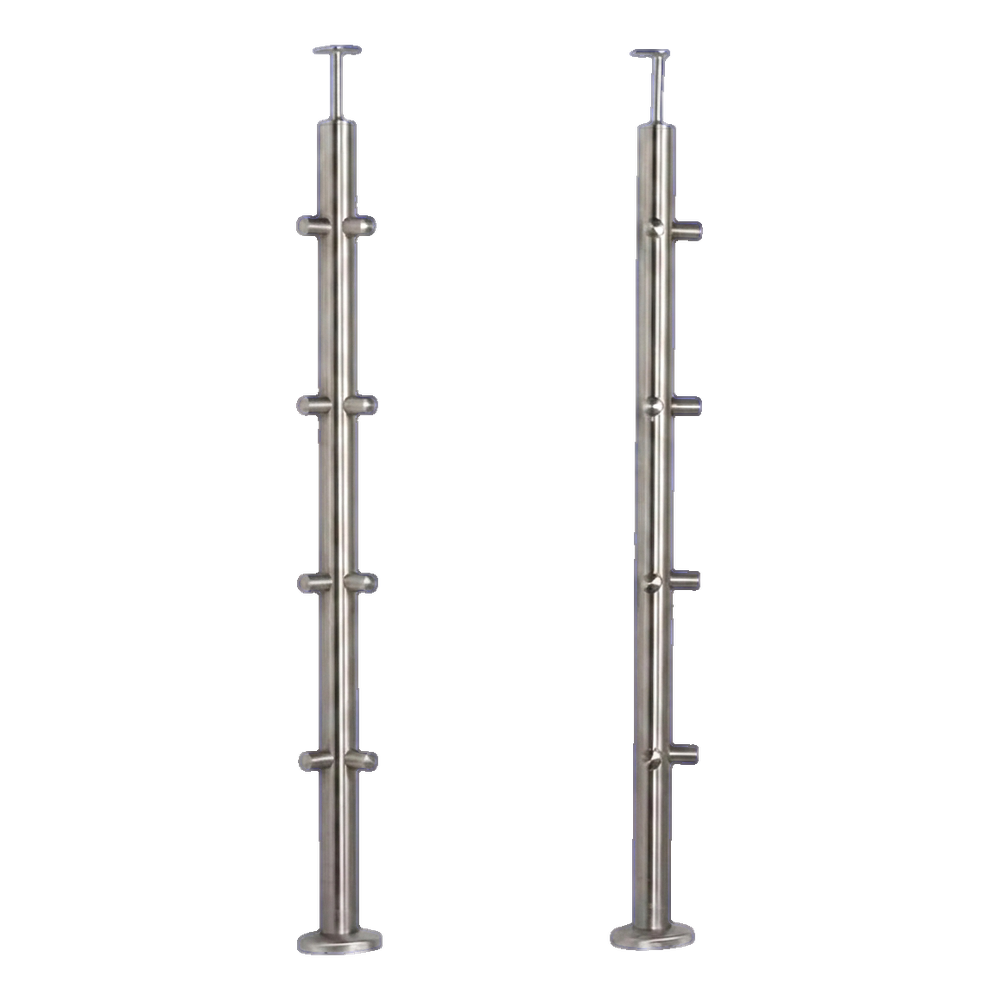

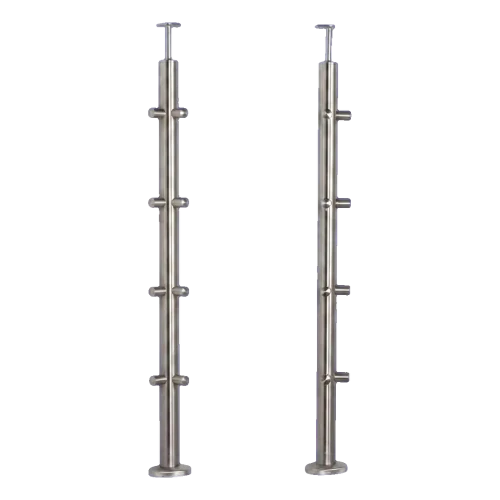

Γωνιακός στύλος κιγκλιδώματος PSG από ανοξείδωτο ατσάλι AISI 304 ø 42,4 mm Y960 – εγκατάσταση σε δάπεδο
Αφήστε αξιολόγηση για το προϊόν
Γωνιακός στύλος κιγκλιδώματος PSG από ανοξείδωτο ατσάλι AISI 304, ø 42,4 mm, ύψος 960 mm. Πάχος τοιχώματος 2 mm, σατινέ φινίρισμα. 8 υποστηρίγματα για σωληνάκια ø 12 mm, γωνιακό στήριγμα κιγκλιδώματος. Εγκατάσταση σε δάπεδο, βάρος 3,16 kg.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 001-205
Χαρακτηριστικά προϊόντος
[PIM] Cat 134 #134
- Υλικό AISI 304
- Επιφάνεια Σατέν
- Σύστημα στήριξης 42,4 mm
Περιγραφή
Γωνιακός στύλος κιγκλιδώματος PSG από ανοξείδωτο ατσάλι AISI 304 ø 42,4 mm Y960 – εγκατάσταση σε δάπεδο
Ο γωνιακός στύλος κιγκλιδώματος PSG από λειασμένο ανοξείδωτο ατσάλι AISI 304 αποτελεί μια στιβαρή και αισθητικά ελκυστική βάση για σύγχρονα κιγκλιδώματα μπαλκονιών και σκαλιών. Χάρη στη γωνιακή κατασκευή με 8 υποστηρίγματα (4 από κάθε πλευρά) για σωληνάκια πλήρωσης ø 12 mm, ο στύλος αποτελεί ένα πλήρες γωνιακό σημείο του συστήματος κιγκλιδώματος ø 42,4 mm. Η εγκατάσταση στο δάπεδο εξασφαλίζει σταθερότητα, ενώ το σατινέ φινίρισμα προσδίδει στο σύνολο μια κομψή, επαγγελματική εμφάνιση.
Οι συνδετήρες και τα στηρίγματα του κιγκλιδώματος που περιλαμβάνονται στο σετ δεν είναι μόνιμα εγκατεστημένα — συνιστάται η συγκόλληση τους με αναερόβια κόλλα για ανοξείδωτο ατσάλι. Με αυτόν τον τρόπο ο εγκαταστάτης αποκτά τη δυνατότητα ρύθμισης και προσαρμογής του στύλου στις συνθήκες του εργοταξίου, και εάν χρειαστεί — κοψίματος του στύλου, π.χ. λόγω ανομοιομορφίας του δαπέδου.

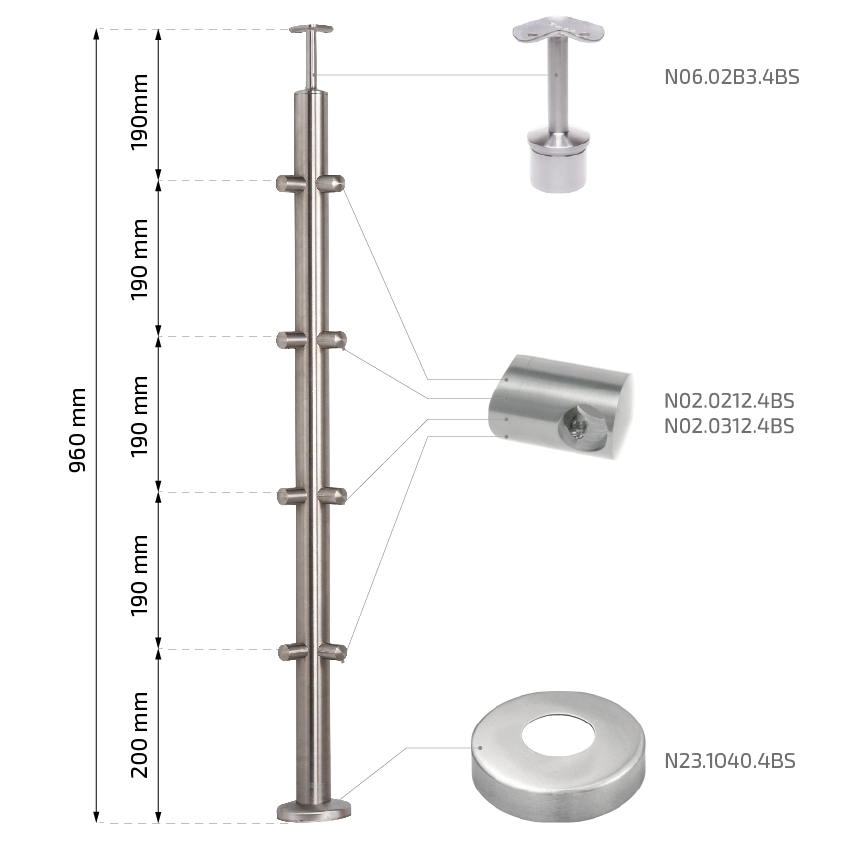

Τεχνικές παράμετροι στύλου
- Υλικό: ανοξείδωτο ατσάλι AISI 304, σατινέ φινίρισμα (λειασμένο)
- Διάμετρος στύλου: ø 42,4 mm
- Πάχος τοιχώματος: 2 mm
- Ύψος στύλου: 960 mm
- Συνολικό ύψος με κιγκλίδωμα: 1002,4 mm
- Απόσταση οπών στήριξης: 190 mm (4 επίπεδα, ανά 190 mm)
- Απόσταση χαμηλότερης οπής από τη βάση: 200 mm
- Οπές με σπείρωμα: 2 × M6 σε κάθε επίπεδο, τοποθετημένες σε γωνία 90°
- Αριθμός υποστηριγμάτων: 8 τεμ. (4 + 4, στις δύο πλευρές της γωνίας)
- Διάμετρος σωληναρίου πλήρωσης: ø 12 mm
- Εγκατάσταση: σε δάπεδο
- Βάρος: 3,16 kg
- EAN: 5903313202107

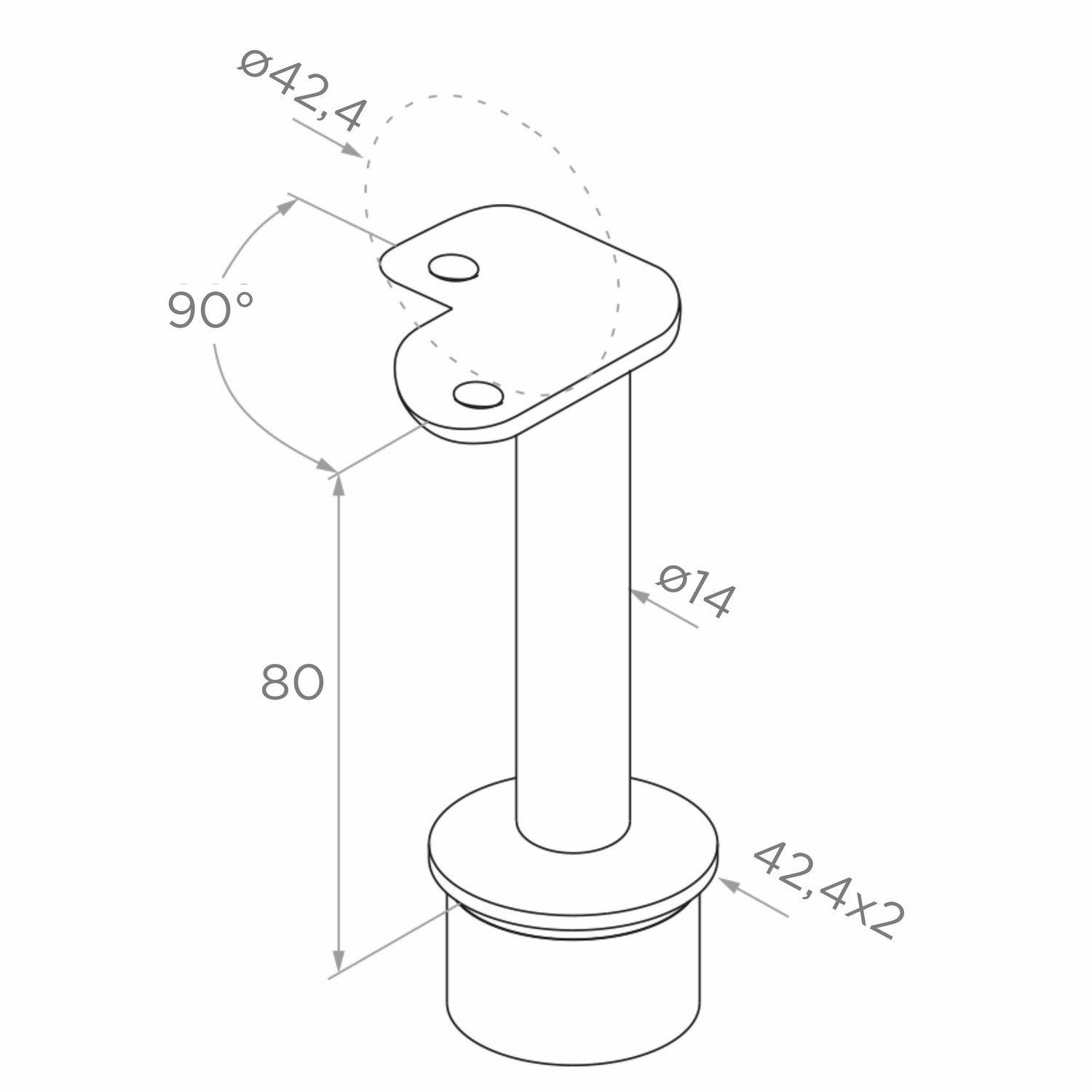

Γωνιακό στήριγμα κιγκλιδώματος
Στήριγμα που προσαρμόζεται στην κορυφή του στύλου, εξοπλισμένο με γωνιακή πλάκα κυρτή σε γωνία 90°, που επιτρέπει την υποστήριξη του κιγκλιδώματος στη γωνία της μπαλκονόπορτας.
- Ύψος άξονα: 80 mm
- Διάμετρος άξονα: ø 14 mm
- Διάμετρος βάσης (ταιριάζει στον σωλήνα): ø 42,4 × 2 mm
- Διάμετρος κιγκλιδώματος: ø 42,4 mm
- Γωνία πλάκας στήριξης: 90°

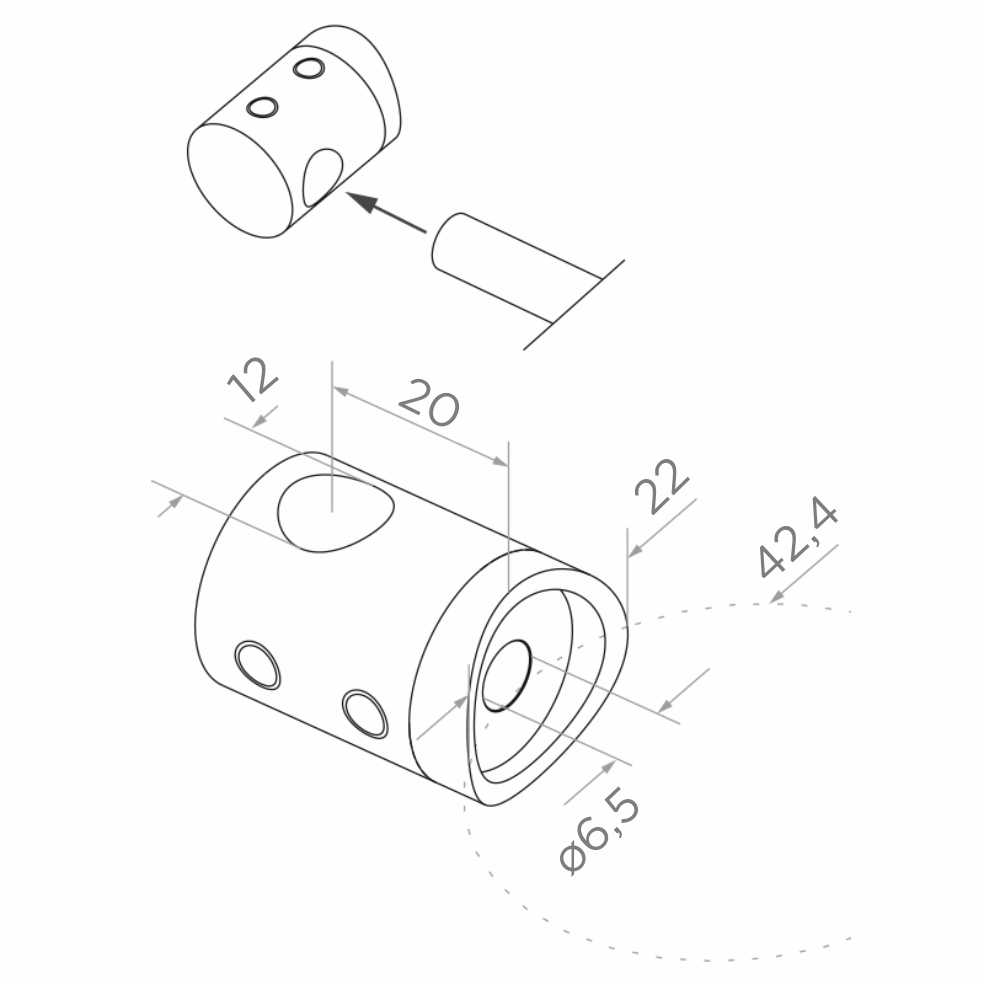

Διαμπερές υποστήριγμα σωληναρίου πλήρωσης
Υποστήριγμα με εγκοπή προσαρμοσμένη στον σωλήνα του στύλου, στερεωμένο με βίδα μέσω της οπής στήριξης. Επιτρέπει τη διαμπερή διέλευση των σωληναρίων πλήρωσης.
- Διάμετρος οπής για σωληνάριο: ø 12 mm
- Εξωτερική διάμετρος υποστηρίγματος: ø 22 mm
- Βάθος (απόσταση μέχρι άξονα οπής): 20 mm
- Διάμετρος οπής στήριξης: ø 6,5 mm
- Προσαρμογή στον σωλήνα: ø 42,4 mm

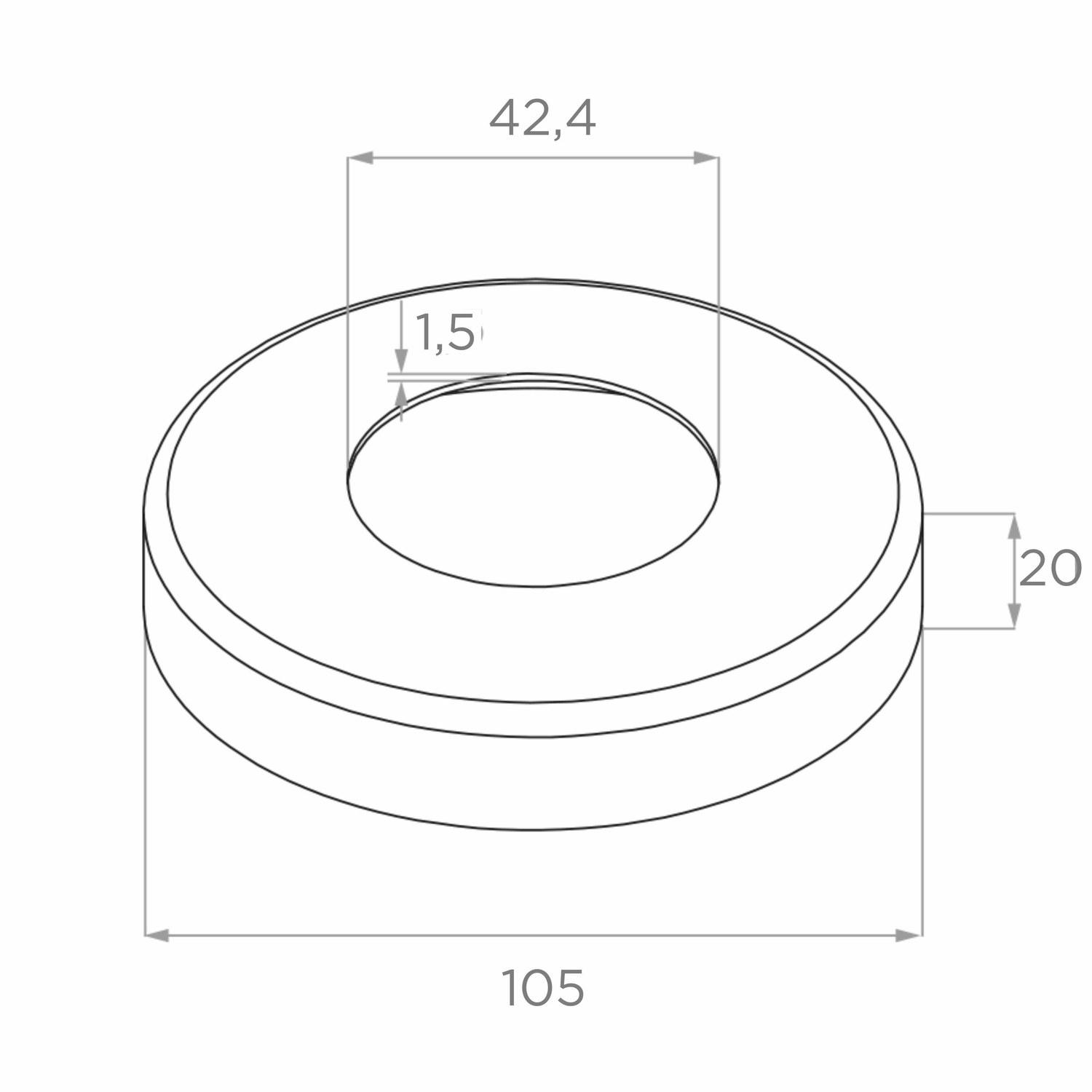

Μάσκα βάσης (ροζέτα)
Μάσκα που τοποθετείται στο κάτω μέρος του στύλου, καλύπτοντας το σημείο εγκατάστασης στο δάπεδο και προσδίδοντας στο φινίρισμα επαγγελματική εμφάνιση.
- Εξωτερική διάμετρος: 105 mm
- Διάμετρος εσωτερικής οπής: ø 42,4 mm
- Ύψος: 20 mm
- Πάχος λαμαρίνας: 1,5 mm

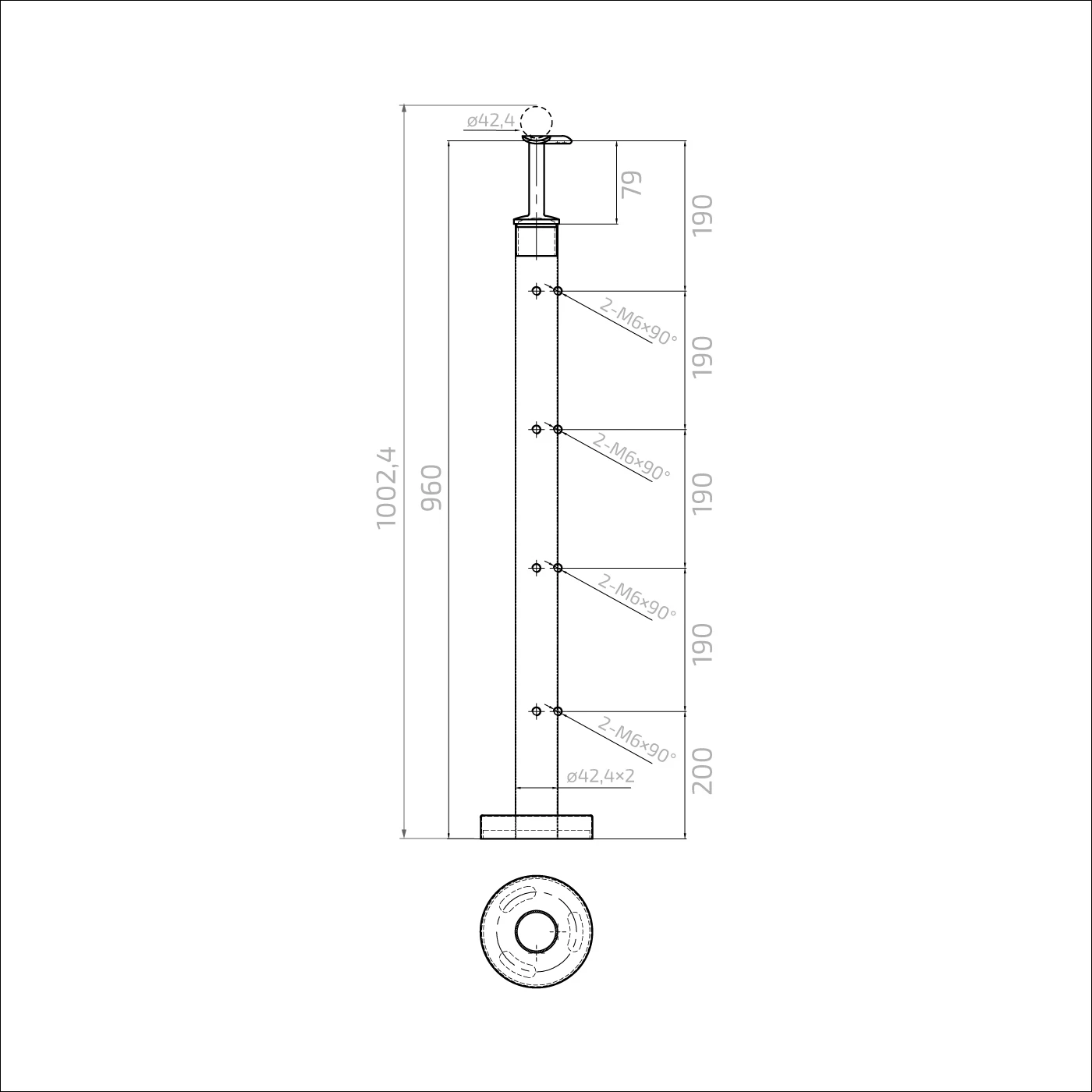

Διαστασιολογικό σχήμα στύλου

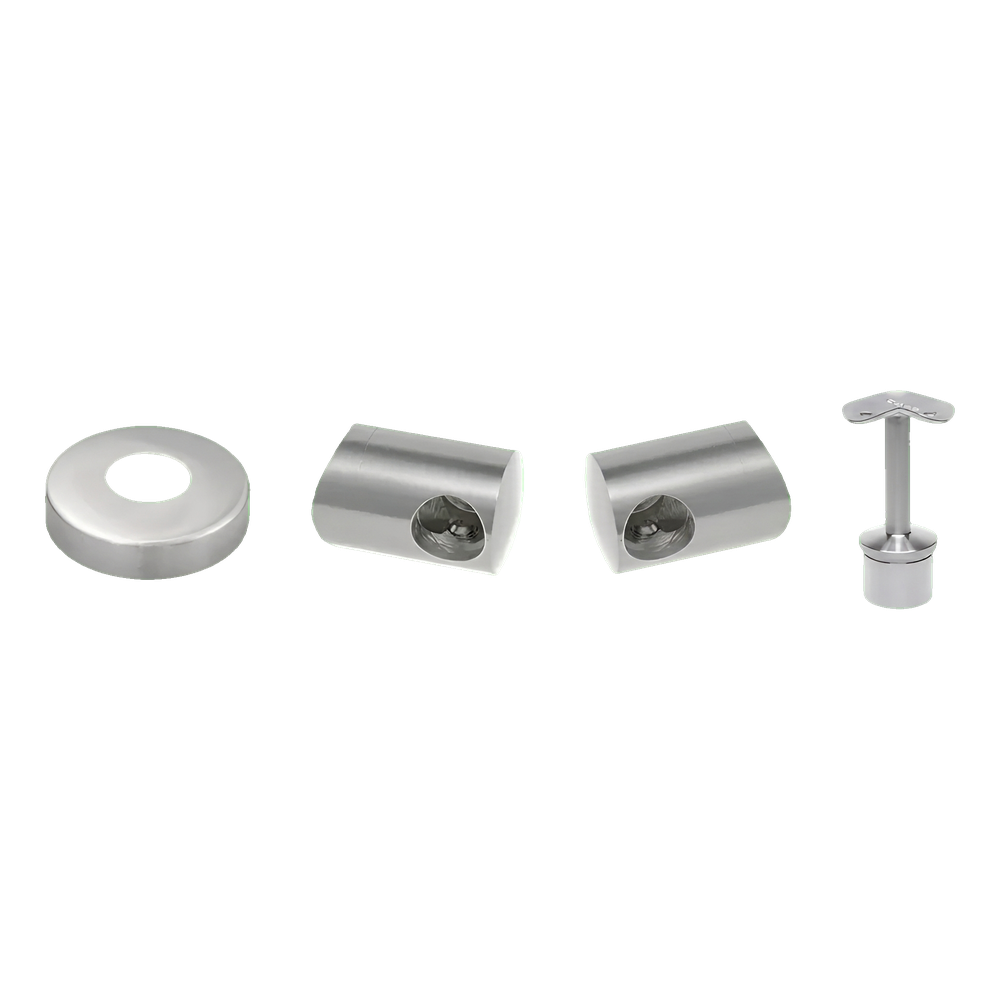

Περιεχόμενα σετ
- Γωνιακός στύλος ø 42,4 × 960 mm — 1 τεμ.
- Μάσκα βάσης (ροζέτα) — 1 τεμ.
- Διαμπερή υποστηρίγματα σωληναρίου ø 12 mm — 2 × 4 τεμ. (συνολικά 8 τεμ.)
- Γωνιακό στήριγμα κιγκλιδώματος — 1 τεμ.
