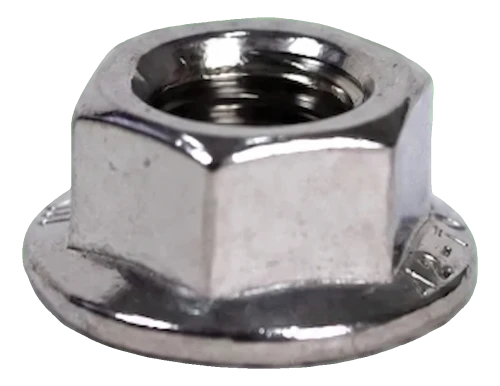

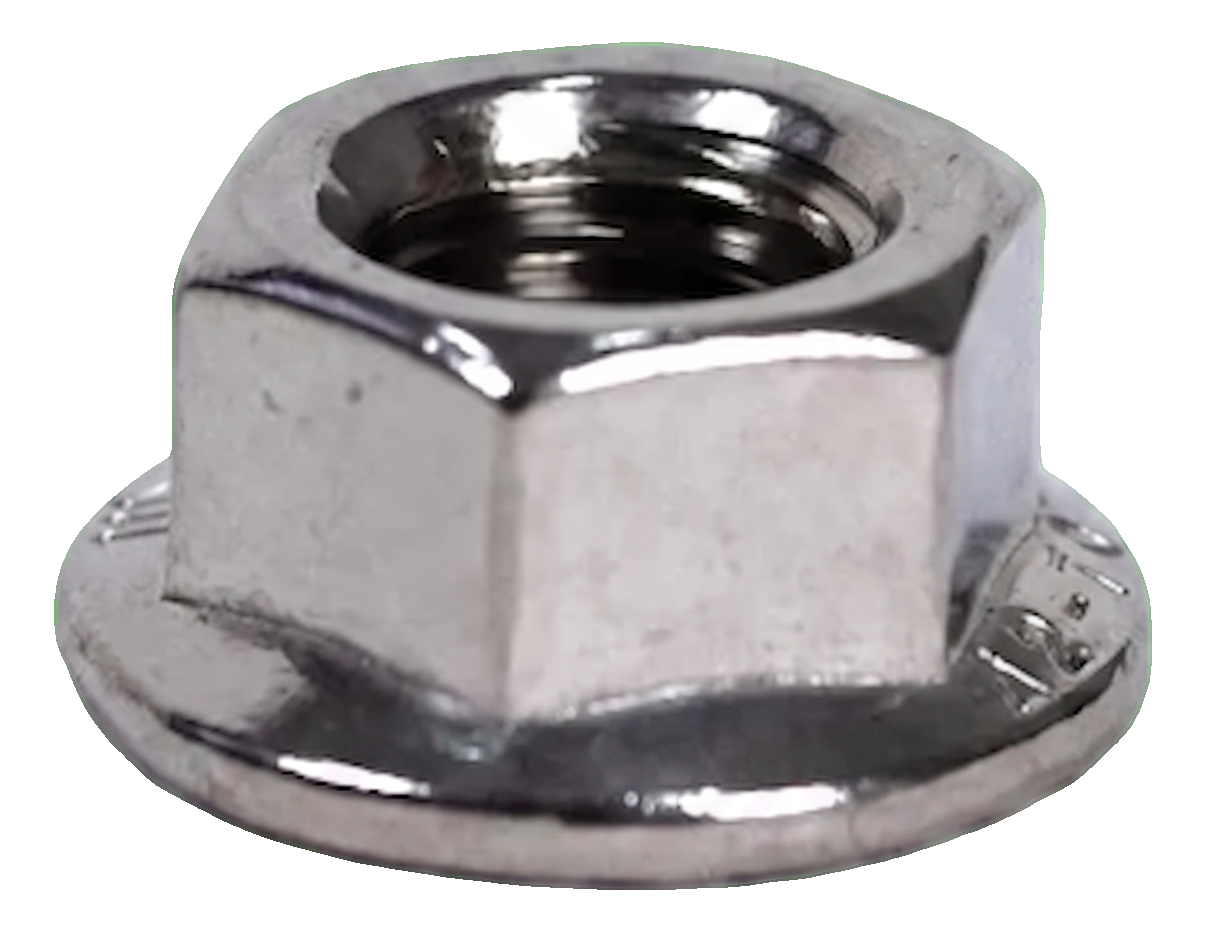

Παξιμάδι με φλάντζα ανοξείδωτο A2 DIN 6923 M10

Μετάβαση στις αξιολογήσεις προϊόντος

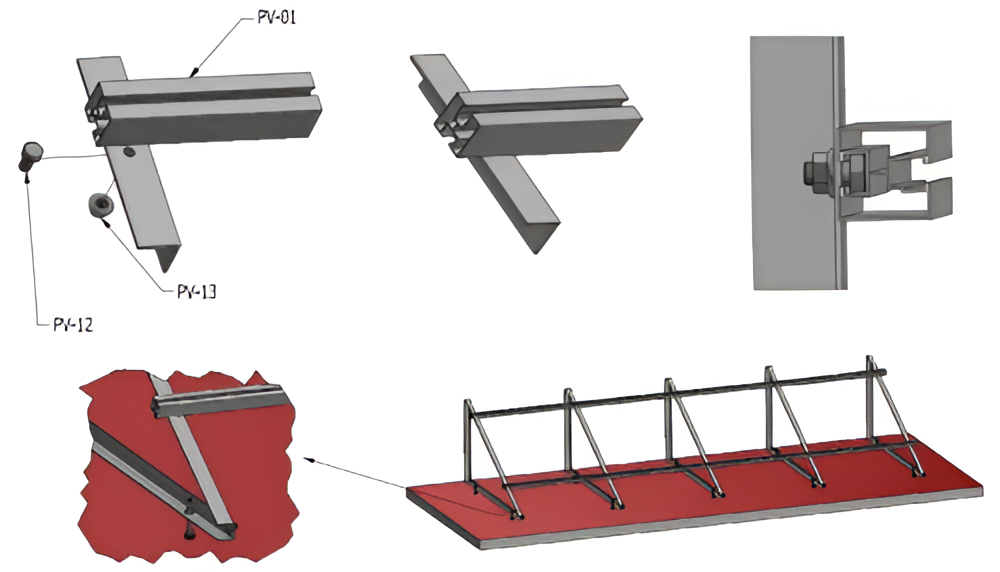

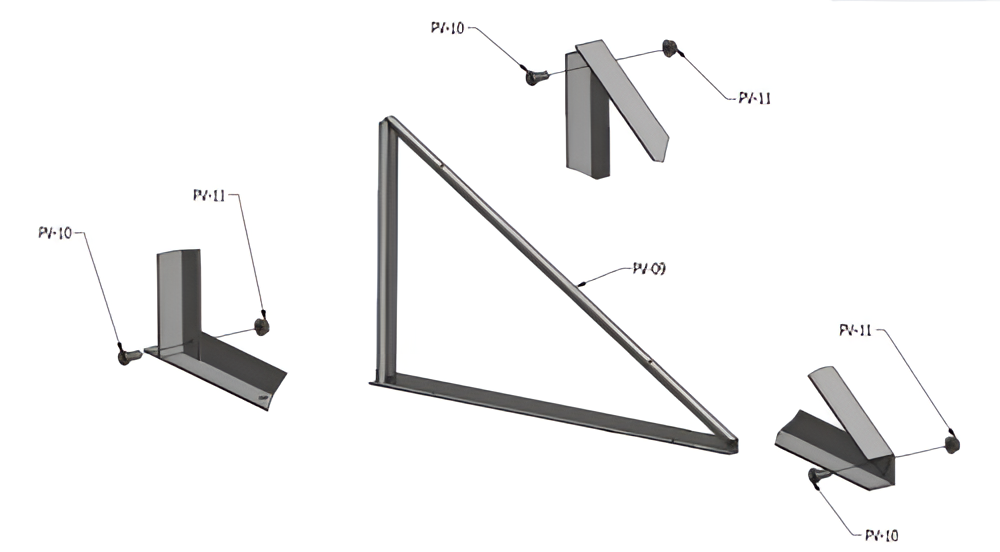

Εξαγωνικό παξιμάδι με φλάντζα DIN 6923 M10 από ανοξείδωτο χάλυβα A2 (1.4301, ποιότητα 304). Οδοντωτή φλάντζα, βάρος 0,011 kg. Για τη στερέωση αγκίστρων στέγης και τριγώνων στήριξης σε αλουμινένια προφίλ σε φωτοβολταϊκές εγκαταστάσεις.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 0,07 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Επιλέξτε παραλλαγή:

Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή

Ποσότητα

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 24 ώρες

Χαρακτηριστικά προϊόντος

[PIM] Nakrętki #41

  • Τύπος σπειρώματος M10
  • Κατηγορία χάλυβα A2
  • DIN DIN 6923

Περιγραφή

Παξιμάδι με φλάντζα DIN 6923 · M10

Εξάγωνο παξιμάδι με οδοντωτή φλάντζα – αντικαθιστά τη ροδέλα και κατανέμει το φορτίο· ανοξείδωτος χάλυβας A2

M10σπείρωμα
SW15Κλειδί
Ø ~21,8 mmδιάμετρος φλάντζας
DIN 6923πρότυπο
Σχέδιο διαστάσεων παξιμαδιού με φλάντζα DIN 6923 M10: s = 15 mm, m ~ 10 mm, dc ~ 21,8 mm
Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος
Ενδεικτικό σχέδιο για το μέγεθος M10 – πρόσοψη και πλάγια όψη, οδοντωτή φλάντζα στην πλευρά έδρασης. Διαστάσεις κατά DIN 6923· το ~ σημαίνει κατά προσέγγιση τιμή.

Γρήγορη επιλογή

ΕφαρμογήΚοχλιωτές συνδέσεις M10 χωρίς ξεχωριστή ροδέλα – κατασκευές, εγκαταστάσεις και εξωτερική τοποθέτηση, και φωτοβολταϊκές βάσεις
ΕπιλογήΓια βίδα ή ντίζα με σπείρωμα M10· γερμανοκλειδί, πολύγωνο ή καρυδάκι SW15
ΣυνθήκεςA2: σε περιβάλλον με χλωριόντα (θάλασσα, πισίνα) επιλέξτε το υλικό ανάλογα με τις συνθήκες έκθεσης

Σχετικά με το προϊόν

Το παξιμάδι με φλάντζα κατά DIN 6923 συνδυάζει εξάγωνο παξιμάδι και ροδέλα σε ένα τεμάχιο. Η φαρδιά φλάντζα κατανέμει το φορτίο σε μεγαλύτερη επιφάνεια και τα δόντια στην πλευρά έδρασης δυσκολεύουν το αυτόματο λασκάρισμα.

Το άνοιγμα κλειδιού είναι s = 15 mm, το ύψος του παξιμαδιού m ~ 10 mm και η διάμετρος της φλάντζας dc ~ 21,8 mm. Το παξιμάδι ταιριάζει σε βίδες και ντίζες με σπείρωμα M10.

Υλικό: ανοξείδωτος χάλυβας A2. Ο ανοξείδωτος χάλυβας δεν χρειάζεται προστατευτική επίστρωση και αποδίδει καλά σε εξωτερικούς χώρους· σε περιβάλλον με χλωριόντα (θάλασσα, πισίνα) επιλέξτε την ποιότητα ανάλογα με τις συνθήκες έκθεσης.

Διαστάσεις και πρότυπο

ΣπείρωμαM10
Άνοιγμα κλειδιού s15 mm
Ύψος παξιμαδιού m~10 mm
Διάμετρος φλάντζας dc~21,8 mm
Φλάντζαοδοντωτή
ΠρότυποDIN 6923
Διαστάσεις κατά DIN 6923. Το σύμβολο ~ σημαίνει κατά προσέγγιση τιμή: το πρότυπο δίνει για αυτή τη διάσταση μόνο οριακή τιμή και τα έγγραφα του προμηθευτή δεν αναφέρουν την ακριβή τιμή.

Υλικό και περιβάλλον

Υλικόανοξείδωτος χάλυβας A2

Περιβάλλον με χλωριόντα

Π.χ. κοντά στη θάλασσα ή σε πισίνα: επιλέξτε το υλικό σύμφωνα με τις συνθήκες έκθεσης και τις οδηγίες της μελέτης.

Μονάδα πώλησης

Μονάδα πώλησης1 τεμ.

Επιλογή και τοποθέτηση

  • ✓Επιλέξτε το παξιμάδι ανάλογα με το σπείρωμα της βίδας ή της ντίζας – αυτό το μέγεθος ταιριάζει σε σπείρωμα M10.
  • ✓Η φλάντζα αντικαθιστά τη ροδέλα – βιδώστε το παξιμάδι με τα δόντια προς την επιφάνεια του τεμαχίου.
  • ✓Σφίξτε με κλειδί SW15 ομοιόμορφα και όχι πολύ γρήγορα – στον ανοξείδωτο χάλυβα μειώνεται έτσι ο κίνδυνος κολλήματος του σπειρώματος.

Σημαντικό

Το DIN 6923 καθορίζει τη γεωμετρία του παξιμαδιού, όχι τη φέρουσα ικανότητα της σύνδεσης. Τα δόντια της φλάντζας εισχωρούν στην επιφάνεια – σε βαμμένα ή επικαλυμμένα τεμάχια μπορούν να καταστρέψουν την επίστρωση.
