Πλήρες ηλεκτρικό κιτ για φωτοβολταϊκά με μετατροπέα 17KTLX-G3 3F 2MPPT Sofar
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Πλήρες ηλεκτρικό κιτ για φωτοβολταϊκά με μετατροπέα 17KTLX-G3 3F 2MPPT Sofar
Πλήρες ηλεκτρικό κιτ φωτοβολταϊκών με αντιστροφέα Sofar 17KTLX-G3 3F 2MPPT, κατάλληλο για ένα σετ 35 φωτοβολταϊκών πλαισίων JKM480N-60HL4-V JINKO 480Wp και δομή εδάφους N5H.
Το κιτ έχει προσαρμοστεί για εγκατάσταση με βέλτιστη ισχύ 16,8 kW.
Για να δημιουργήσετε ένα φωτοβολταϊκό πάρκο χρησιμοποιώντας το παραπάνω ηλεκτρικό κιτ, θα πρέπει να αγοράσετε επιπλέον ένα σύνολο 35 φωτοβολταϊκών πλαισίων ισχύος 480Wp το καθένα, μοντέλο JKM480N-60HL4-V της JINKO και μια επίγεια κατασκευή τύπου N5H.
Εξοικονομήστε ενέργεια και φροντίστε το περιβάλλον με ένα πλήρες σετ φωτοβολταϊκών ηλεκτρικών συστημάτων για ενεργειακή ανεξαρτησία και οικολογικά οφέλη. Το Πλήρες φωτοβολταϊκό ηλεκτρικό κιτ περιλαμβάνει καινοτόμες λύσεις όπως:
- Αντιστροφέας 17kW με μονάδα WiFi για απομακρυσμένη παρακολούθηση και διαχείριση της εγκατάστασης.
- Κουτί διακλάδωσης με απαγωγέα υπερτάσεων για την εξασφάλιση ασφαλών συνδέσεων στην εγκατάσταση.
- Υψηλής ποιότητας ηλιακό καλώδιο με διπλή μόνωση για αποδοτικές συνδέσεις.
- Στιβαρό πτυσσόμενο σύστημα γείωσης, που εξασφαλίζει απλή εγκατάσταση και ασφαλή εγκατάσταση σε διαφορετικούς τύπους εδάφους.
- Κίτρινος-πράσινος προστατευτικός αγωγός, που εξασφαλίζει υψηλό επίπεδο ασφάλειας εγκατάστασης.
Αυτό το κιτ θα σας επιτρέψει να αντλείτε ενέργεια απευθείας από τον ήλιο, μετατρέποντάς την σε καθαρή και ανανεώσιμη ηλεκτρική ενέργεια. Αυτό θα σας επιτρέψει να μειώσετε τους λογαριασμούς ενέργειας και να συμβάλλετε στην προστασία του περιβάλλοντος. Επενδύστε στο πλήρες κιτ φωτοβολταϊκών ηλεκτρικών συστημάτων μας και απολαύστε την ενεργειακή ανεξαρτησία!
Εξαρτήματα που περιλαμβάνονται στο κιτ
Αντιστροφέας αντιστροφέας 17kW 3F 27.1A KTLX-G3 2MPPT DC switch WiFi module 17KTLX-G3 SOFAR είναι μέρος μιας σειράς αντιστροφέων από 3kW έως 24kW, σχεδιασμένων για χρήση σε οικιακές φωτοβολταϊκές εγκαταστάσεις διαφόρων μεγεθών.
Οι αντιστροφείς Sofar χαρακτηρίζονται από υψηλή ποιότητα, χάρη στη χρήση εξαρτημάτων από αξιόπιστους προμηθευτές και την προσεκτική διαδικασία κατασκευής. Το προϊόν προσφέρει αξιοπιστία και εξαιρετική ποιότητα σε προσιτή τιμή, ενώ η 12ετής εγγύηση επιβεβαιώνει την υψηλή ποιότητα των συσκευών Sofar. Οι μονάδες είναι εξοπλισμένες με μονάδα WiFi, επιτρέποντας την απομακρυσμένη διαχείριση και παρακολούθηση της λειτουργίας της εγκατάστασης. Επιπλέον, οι μετατροπείς Sofar διαθέτουν περίβλημα από αλουμίνιο και ανοξείδωτο χάλυβα με προστασία IP 65, το οποίο επιτρέπει την εγκατάστασή τους σε εξωτερικούς χώρους.
Η τελευταία σειρά G3 των αντιστροφέων Sofar διακρίνεται για τη χαμηλή τάση εκκίνησης, την υψηλή μέγιστη απόδοση και το νέο λογισμικό με δυνατότητα απομακρυσμένης ενημέρωσης.
Προδιαγραφές
ΠΡΟΤΥΠΑ
| Όνομα προϊόντος | 17KTLX-G3 | |||
|---|---|---|---|---|
| Είσοδος DC | ||||
| Συνιστώμενη μέγιστη ισχύς εισόδου | 22500 Wp | |||
| Μέγιστη ισχύς DC ανά MPPT | 12750 W | |||
| Αριθμός MPPT | 2 | |||
| Αριθμός εισόδων DC | 2/2 | |||
| Μέγιστη τάση εισόδου | 1100 V | |||
| Τάση εκκίνησης | 160 V | |||
| Ονομαστική τάση εισόδου | 600 V | |||
| Εύρος τάσης λειτουργίας MPPT | 140 V - 1000 V | |||
| Εύρος τάσης MPPT πλήρους ισχύος | 450 V - 850 V | |||
| Μέγιστο ρεύμα εισόδου MPPT | 26 A / 26 A | |||
| Μέγιστο ρεύμα βραχυκύκλωσης ανά MPPT | 36 A / 36 A | |||
| Ονομαστική ισχύς | 17000 W | |||
| Μέγιστη ισχύς AC | 18700 VA | |||
| Ονομαστικό ρεύμα εξόδου | 27,1 A | |||
| Ονομαστική τάση δικτύου | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Εύρος τάσης δικτύου | 310 VAC - 480 VAC (σύμφωνα με το τοπικό πρότυπο) | |||
| Ονομαστική συχνότητα | 50/60 Hz | |||
| Εύρος συχνότητας δικτύου | 45 Hz - 55 Hz/54 Hz - 66 Hz (σύμφωνα με το τοπικό πρότυπο) | |||
| THDi | <3% | |||
| Συντελεστής ισχύος | 1 (ρυθμιζόμενο +/- 0,8) | |||
| Απόδοση | ||||
| Μέγιστη απόδοση | 98,4% | |||
| Ευρωπαϊκός βαθμός απόδοσης | 97,5% | |||
| Ιδιοκατανάλωση τη νύχτα | <0,5 W | |||
| Απόδοση MPPT | 99,9% | |||
| Προστασία | ||||
| Προστασία αντίστροφης πολικότητας | Ναι | |||
| Προστασία από νησιδοποίηση | Ναι | |||
| Προστασία από διαρροή ρεύματος | Ναι | |||
| Προστασία από έλλειψη γείωσης | Ναι | |||
| Παρακολούθηση σφαλμάτων φωτοβολταϊκών σειρών | Ναι | |||
| Αναστολή εκφόρτισης ενέργειας | Ναι | |||
| Διακόπτης DC | Ναι | |||
| AFCI | Προαιρετικά | |||
| SPD: Φ/Β | Πρότυπο τύπου II, AC: Πρότυπο τύπου II | |||
| Συνδεσιμότητα | ||||
| Μονάδα διαχείρισης ισχύος | ανάλογα με την πιστοποίηση και την παραγγελία | |||
| Τυπική λειτουργία επικοινωνίας | RS485/USB/Bluetooth, Wi-Fi προαιρετικά: GPRS | |||
| Μνήμη λειτουργικών δεδομένων | 25 χρόνια | |||
| Γενικά δεδομένα | ||||
| Εύρος θερμοκρασίας περιβάλλοντος | -30 ~+60°C | |||
| Τοπολογία | Χωρίς μετασχηματιστή | |||
| Βαθμός προστασίας | IP65 | |||
| Επιτρεπόμενο εύρος υγρασίας | 0~100% | |||
| Μέγιστο υψόμετρο λειτουργίας | 4000 m a.s.l. | |||
| Θόρυβος | <40 dB | |||
| Βάρος | 22 kg | |||
| Ψύξη | φυσικό | |||
| Διαστάσεις | 513 x 425 x 189 mm | |||
| Οθόνη | LCD&Bluetooth+APP | |||
| Εγγύηση | 12 χρόνια | |||

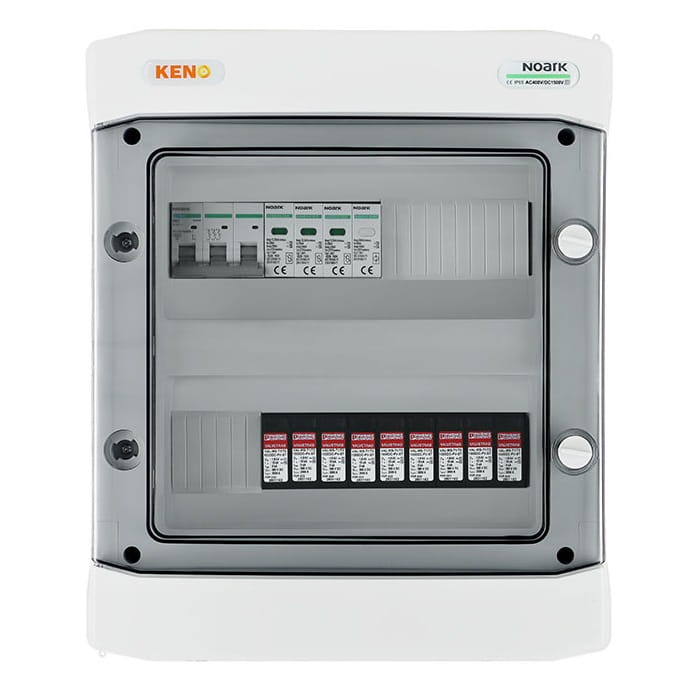

Κουτί διακλάδωσης με απαγωγέα υπερτάσεων DC + AC, τύπου 1+2, τύπου SH-717 DCAC
Το κουτί σύνδεσης, σχεδιασμένο για την τροφοδοσία φωτοβολταϊκών μετατροπέων, παρέχει προστασία όχι μόνο από τις επιπτώσεις βραχυκυκλωμάτων και υπερφορτίσεων, αλλά και από άμεσες και έμμεσες εκκενώσεις και στις δύο πλευρές του ρεύματος - τόσο AC όσο και DC.
Είναι σχεδιασμένο για χρήση σε γειωμένες και μονωμένες φωτοβολταϊκές εγκαταστάσεις και, χάρη στην υψηλή προστασία IP, είναι δυνατή η εγκατάσταση σε εξωτερικούς χώρους. Ο σχεδιασμός του διακόπτη είναι κατάλληλος για επιφανειακή τοποθέτηση και, ανάλογα με τον εξοπλισμό, μπορεί να εκτελεί διάφορες λειτουργίες.
- Τυποποιημένο, δοκιμασμένο περίβλημα: Εξασφαλίζοντας στιβαρότητα και ανθεκτικότητα, ο διακόπτης είναι έτοιμος να ανταποκριθεί σε μια μεγάλη ποικιλία απαιτήσεων εγκατάστασης.
- Επιλογή κλειδαριάς με κλειδί: Παρέχει ένα πρόσθετο επίπεδο ασφάλειας και περιορίζει την πρόσβαση στον ηλεκτρικό εξοπλισμό μόνο σε εξουσιοδοτημένο προσωπικό.
- Διαφανής πόρτα: Επιτρέπει την εύκολη πρόσβαση στο εσωτερικό του πίνακα διανομής και τον γρήγορο οπτικό έλεγχο της κατάστασης του εξοπλισμού χωρίς να χρειάζεται να τον ανοίξετε.
| Όνομα προϊόντος | Κουτί διακλάδωσης | |||
|---|---|---|---|---|
| Προδιαγραφές | ||||
| Αριθμός εισόδων | έξοδοι φωτοβολταϊκής συμβολοσειράς | 3 | 3 | |||
| Αριθμός | Τύπος προστατευτικού υπέρτασης DC | Τύπος | 3 | Phoenix | T1/T2 | |||
| Τύπος σύνδεσης | Πλαίσιο MC4 Stäubli | |||
| Απαγωγέας υπερτάσεων εναλλασσόμενου ρεύματος | Τύπος | Noark | T1/T2 | |||
| Διακόπτης υπερέντασης | Noark B40A 3F | |||
| Κατηγορία προστασίας | IP65 | |||
| Κατηγορία προστασίας | II | |||
| Ονομαστική τάση μόνωσης Ui | 400 V AC, 1500 V DC | |||
Ηλιακό καλώδιο για φωτοβολταϊκά συστήματα 1x6 mm² 0,6/1kV μαύρο με διπλή μόνωση SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL μήκους 100m.
Το ηλιακό καλώδιο SOLARFLEX είναι μια αξιόπιστη λύση για αποδοτικά φωτοβολταϊκά συστήματα. Αυτό το ηλιακό καλώδιο είναι κατασκευασμένο από έναν μόνο επικασσιτερωμένο και μαλακό χάλκινο αγωγό που πληροί τα πρότυπα της κατηγορίας 5 σύμφωνα με το πρότυπο EN 60228. Η μόνωση από διασταυρωμένο πολυμερές χωρίς αλογόνα εξασφαλίζει ασφάλεια και αντοχή, ενώ το αντίστοιχο περίβλημα παρέχει αυξημένη προστασία.
Χαρακτηριστικά
- Αναφερόμενη τάση: 0,6/1kV AC
- Τάση λειτουργίας: 1,5 kV DC (σύμφωνα με το πρότυπο EN 50618).
- Αντίσταση μόνωσης: 1000 MΩ/km
- Μέγιστη θερμοκρασία αγωγού κατά τη λειτουργία του καλωδίου: +90°C
- Μέγιστη θερμοκρασία αγωγού κατά τη λειτουργία του καλωδίου (μακροπρόθεσμα): +120°C/20000h
- Ελάχιστη θερμοκρασία περιβάλλοντος για μόνιμα εγκατεστημένα καλώδια: -40°C
- Ελάχιστη θερμοκρασία τοποθέτησης καλωδίων: -25°C
- 50Hz Τάση δοκιμής: 4000V
- Αντοχή σε UV, όζον, καιρικές συνθήκες: Σύμφωνα με το EN 50618
- Αναφλεξιμότητα: Σύμφωνα με το DIN EN 60332-1
- Δεν υπάρχουν επιθετικοί ατμοί κατά την καύση
- Μίνιμουμ ακτίνα κάμψης μόνιμης σύνδεσης: 4 x Ø
- Προσδοκώμενη διάρκεια ζωής: 25 έτη
- Διάμετρος: 35 cm x 22 cm H.
Προδιαγραφές
- Standard: PN-EN 50618:2015-03
- Ελάχιστο μήκος καλωδίου: 1m
Υλικό
- Conductors: Χάλκινοι αγωγοί, κασσιτερωμένοι, μαλακοί, κλάσης 5 σύμφωνα με το EN 60228
- Μόνωση: Διασταυρωμένο πολυμερές χωρίς αλογόνα.
- Μανδύας: Διασταυρωμένο πολυμερές χωρίς αλογόνα
- Χρώμα μόνωσης: Λευκό
Εφαρμογή
- Χρησιμοποιείται σε φωτοβολταϊκά συστήματα για συνδέσεις μεταξύ μεμονωμένων φωτοβολταϊκών μονάδων και μεταξύ μονάδων και αντιστροφέα.
Συσκευασία
- Δίσκοι και πηνία.

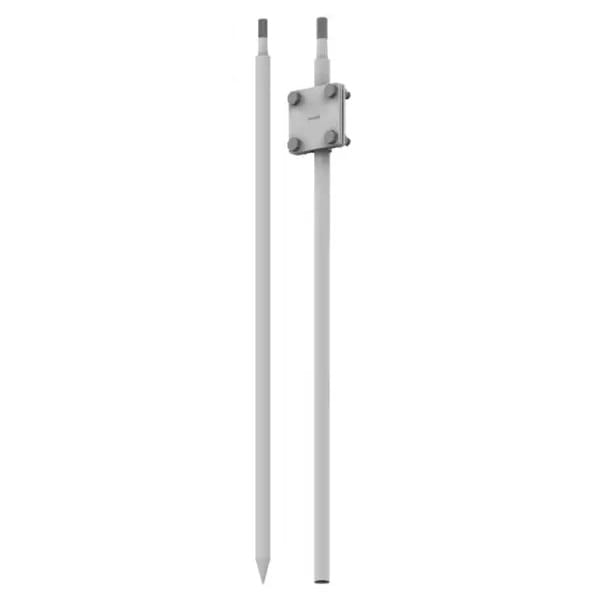

Το πτυσσόμενο σετ γείωσης 3mb fi16 + σύνδεσμος /OG/ AN-53ZG/OG/ F195128 AN-KOM είναι μια λύση υψηλής ποιότητας που συνδυάζει την απλότητα και την ασφάλεια εγκατάστασης. Οι ράβδοι γείωσης είναι κατάλληλοι για εγκατάσταση σε πολλούς τύπους εδάφους και οι προεκτάσεις διευκολύνουν σημαντικά την εγκατάσταση. Οι ιστοί και οι ακίδες, το βασικό στοιχείο της εγκατάστασης που είναι υπεύθυνο για την αναχαίτιση του ρεύματος υψηλής τάσης από κεραυνούς, έχουν κατασκευαστεί από υλικά υψηλής ποιότητας, που εγγυώνται μεγάλη διάρκεια ζωής και ασφάλεια της εγκατάστασης.
Τεχνικές προδιαγραφές:

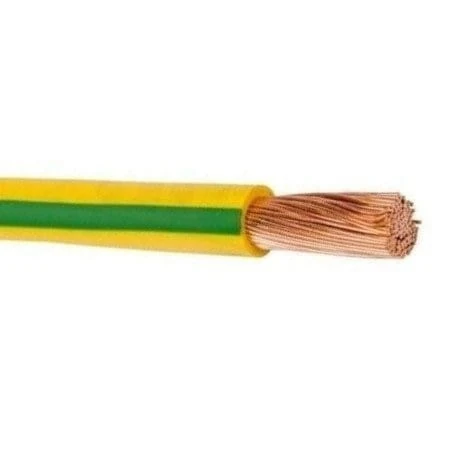

Ο κίτρινος-πράσινος προστατευτικός αγωγός LgY 16mm2 με μόνωση από PVC προορίζεται για εγκατάσταση σε ηλεκτρικό εξοπλισμό, διακόπτες και συστήματα φωτισμού με μήκος 10m.
Πληροί το πρότυπο PN-EN 50575, εγγυάται τα υψηλότερα πρότυπα ασφαλείας. Ο σχεδιασμός του είναι προσαρμοσμένος ώστε να διεξάγει αποτελεσματικά το ρεύμα και να παρέχει προστασία σε διάφορα περιβάλλοντα εγκατάστασης.
Προδιαγραφές
Ασφάλεια
