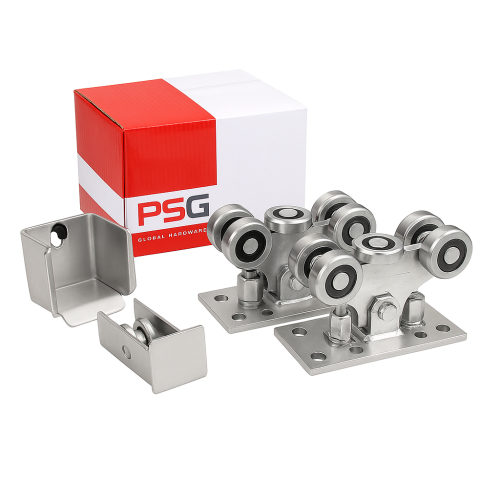

Σετ τροχοφόρων με 5 ρόδες για αυτοφερόμενες συρόμενες πύλες με εξαρτήματα

Περιεχόμενο σετ

• Τροχοφόρο με 5 μεταλλικά ρολά — 2 τεμ.
• Ρολό ανάβασης με προστατευτικό κάλυμμα — 1 τεμ.
• Ατσάλινη βάση ανάβασης με λαστιχένιο αποσβεστήρα — 1 τεμ.
• Βίδες συναρμολόγησης συμπεριλαμβάνονται

Γενικά στοιχεία σετ

• Βάρος σετ: 12,24 kg
• Όγκος συσκευασίας: 10.500 cm³
• EAN: 5901289674720

Τροχοφόρο — κατασκευή και λειτουργία

Το τροχοφόρο διαθέτει 5 μεταλλικά ρολά, εκ των οποίων 1 οριζόντιο, που εξασφαλίζουν σταθερή καθοδήγηση της πύλης στη ράγα. Αρθρωτή κατασκευή — το τροχοφόρο συνδέεται με τη βάση μέσω άξονα, χάρη στον οποίο προσαρμόζεται αυτόματα στη συρόμενη πύλη, αντισταθμίζοντας τυχόν ανωμαλίες και αποκλίσεις της ράγας. Το ύψος του τροχοφόρου είναι ρυθμιζόμενο με βίδες, γεγονός που διευκολύνει την ακριβή ρύθμιση της πύλης κατά την εγκατάσταση.

• Αριθμός ρολών: 5 (εκ των οποίων 1 οριζόντιο)
• Κατασκευή: αρθρωτή (άξονας σύνδεσης με βάση)
• Ρύθμιση ύψους: με βίδες
• Συμβατή ράγα: 70×70×4 mm
• Αντιδιαβρωτική προστασία: γαλβανική επιψευδαργύρωση

Διαστάσεις τροχοφόρου

• Διαστάσεις βάσης (μήκ. × πλάτ.): 200 × 100 mm
• Απόσταση οπών συναρμολόγησης: 150 × 60 mm
• Συνολικό ύψος: 150 mm
• Ύψος ρολών πάνω από τη βάση: 60 mm
• Πάχος βάσης συναρμολόγησης: 15 mm

Ρολό ανάβασης με προστατευτικό κάλυμμα

Ατσάλινο ρολό ανάβασης που τοποθετείται στην αρχή της ράγας της αυτοφερόμενης συρόμενης πύλης. Διαθέτει προστατευτικό κάλυμμα, το οποίο προφυλάσσει το εσωτερικό της ράγας από εισχώρηση χιονιού, πάγου και ρύπων — κάτι ιδιαίτερα σημαντικό σε εγκαταστάσεις που λειτουργούν υπό δύσκολες καιρικές συνθήκες. Οι βίδες συναρμολόγησης συμπεριλαμβάνονται.

• Υλικό: ατσάλι
• Συμβατή ράγα: 70×70×4 mm
• Προστατευτικό κάλυμμα: ναι (προστασία από χιόνι και πάγο)
• Βίδες συναρμολόγησης: συμπεριλαμβάνονται
• Αντιδιαβρωτική προστασία: γαλβανική επιψευδαργύρωση

Ατσάλινη βάση ανάβασης

Η βάση ανάβασης στερεώνεται στον στύλο της πύλης, μέσα στην οποία εισέρχεται το ρολό ανάβασης κατά το κλείσιμο της πύλης. Χάρη σε αυτή τη λύση, το βάρος της πύλης κατανέμεται σε περισσότερα στοιχεία, σταθεροποιώντας την πύλη στην κλειστή θέση και παρατείνοντας σημαντικά τη διάρκεια ζωής των τροχοφόρων. Στο πίσω τοίχωμα υπάρχουν 2 οπές συναρμολόγησης και λαστιχένιος αποσβεστήρας που μειώνει τους κραδασμούς.

• Υλικό: ατσάλι
• Συμβατές ράγες: 70×70×4 mm και 80×80×5 mm
• Οπές συναρμολόγησης: 2 τεμ. (πίσω τοίχωμα)
• Αποσβεστήρας: λαστιχένιος
• Αντιδιαβρωτική προστασία: γαλβανική επιψευδαργύρωση

Επιλογή απόστασης τροχοφόρων στους άξονες

Η σωστή απόσταση μεταξύ των τροχοφόρων (LW) εξαρτάται από το καθαρό άνοιγμα της πύλης (L) και το βάρος της πύλης (P). Ο παρακάτω πίνακας παρουσιάζει τις συνιστώμενες τιμές απόστασης τροχοφόρων σε μέτρα, που εγγυώνται βέλτιστη λειτουργία και μακροζωία του συστήματος:

• Βάρος πύλης 200 kg: απόσταση από 1,00 m (L=3,0 m) έως 1,65 m (L=5,0 m)
• Βάρος πύλης 225 kg: απόσταση από 1,10 m (L=3,0 m) έως 1,90 m (L=5,0 m)
• Βάρος πύλης 250 kg: απόσταση από 1,30 m (L=3,0 m) έως 2,10 m (L=5,0 m)
• Βάρος πύλης 275 kg: απόσταση από 1,40 m (L=3,0 m) έως 2,30 m (L=5,0 m)
• Βάρος πύλης 300 kg: απόσταση από 1,60 m (L=3,0 m) έως 2,50 m (L=5,0 m)

Καθαρά ανοίγματα πύλης που καλύπτει ο πίνακας: 3,0 m, 3,5 m, 4,0 m, 4,5 m και 5,0 m.

Όλα τα στοιχεία του σετ είναι γαλβανικά επιψευδαργυρωμένα, γεγονός που εξασφαλίζει αποτελεσματική αντιδιαβρωτική προστασία και μακροχρόνια λειτουργία τόσο σε εσωτερικές εγκαταστάσεις όσο και σε εκτεθειμένες σε μεταβαλλόμενες καιρικές συνθήκες. Το πλήρες πακέτο επιτρέπει στην εγκαταστάτρια εταιρεία να παραγγείλει όλα τα εξαρτήματα σε μία θέση — χωρίς κίνδυνο παράλειψης οποιουδήποτε στοιχείου.
