Synerga

Τερματικός σφιγκτήρας H30 L50 ακατέργαστος με πείρο γείωσης

Μετάβαση στις αξιολογήσεις προϊόντος

Τερματικός σφιγκτήρας H30 με πείρο γείωσης για φωτοβολταϊκά πλαίσια με πλαίσιο 30 mm. Κατασκευασμένος από αλουμίνιο EN AW 6060, εξασφαλίζει ανθεκτική στερέωση και ισοδυναμοποίηση δυναμικού. Οπή στερέωσης M8, ακατέργαστο φινίρισμα.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 0,51 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Επιλέξτε παραλλαγή:

Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή

Ποσότητα

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 10 εργάσιμες ημέρες

Χαρακτηριστικά προϊόντος

[PIM] Klemy #34

  • Τύπος σφιγκτήρα Ακραίο κλιπ
  • Πάχος πάνελ [mm] 30
  • Χρώμα Ασημί
  • Ακίδα γείωσης Ναι
  • Πρόσθετος εξοπλισμός Χωρίς εξαρτήματα

Περιγραφή

Τελική σφιγκτήρα πίεσης H30 με πείρο γείωσης

Η τελική σφιγκτήρα πίεσης H30 με πείρο γείωσης είναι ένα επαγγελματικό εξάρτημα στήριξης που προορίζεται για τη στερέωση φωτοβολταϊκών πλαισίων με ύψος πλαισίου 30 mm. Κατασκευασμένη από υψηλής ποιότητας κράμα αλουμινίου 6063-T66, εξασφαλίζει ανθεκτική και ασφαλή στερέωση των ηλιακών πάνελ στην υποστηρικτική κατασκευή. Η επιφάνεια του στοιχείου παραμένει ακατέργαστη, χωρίς πρόσθετες προστατευτικές επικαλύψεις, γεγονός που επιτρέπει την ακριβή και αξιόπιστη εξισορρόπηση δυναμικού μεταξύ των στοιχείων της εγκατάστασης.

Το διακριτικό χαρακτηριστικό αυτής της σφιγκτήρας είναι ο ενσωματωμένος πείρος γείωσης, ο οποίος επιτρέπει τη γρήγορη και αποτελεσματική εξισορρόπηση δυναμικού μεταξύ του φωτοβολταϊκού πλαισίου και της υποστηρικτικής κατασκευής. Κατά τη διάρκεια του σφιξίματος, ο πείρος διαπερνά το ανοδιωμένο στρώμα του πλαισίου, εξασφαλίζοντας τη συνέχεια της σύνδεσης. Αυτή η λύση όχι μόνο διευκολύνει την εγκατάσταση – εξαλείφοντας την ανάγκη χρήσης πρόσθετων ροδελών γείωσης – αλλά επίσης μειώνει σημαντικά το χρόνο εγκατάστασης και προσφέρει υψηλό επίπεδο ασφάλειας και αποδοτικότητας σε ολόκληρο το σύστημα.

Αυτή η καινοτόμος λύση υποστηρίζει συστήματα προστασίας κεραυνών και υπερτάσεων, ιδιαίτερα χρήσιμη σε φωτοβολταϊκά συστήματα. Η τελική σφιγκτήρα με πείρο γείωσης είναι ιδανική για πάνελ που τοποθετούνται μεμονωμένα ή σε ακραίες θέσεις σε μια σειρά.

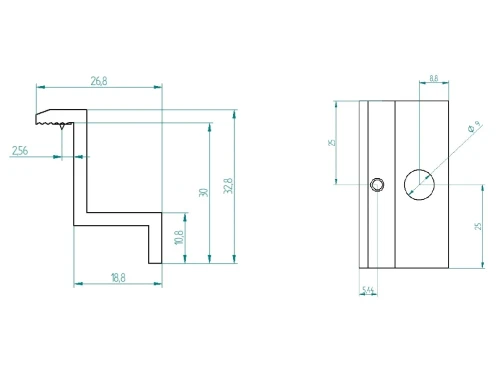

Τεχνικά χαρακτηριστικά

  • Ύψος πλαισίου πλαισίου: 30 mm
  • Συνολικό ύψος: 32,8 mm
  • Διάμετρος οπής στήριξης: 9 mm (M8)
  • Υλικό: αλουμίνιο EN AW 6060
  • Φινίρισμα: ακατέργαστο
  • Συνιστώμενη ροπή σύσφιξης: τιμή ανάλογα με την τεκμηρίωση του κατασκευαστή του φωτοβολταϊκού πλαισίου.
  • Χρησιμοποιούμενες βίδες: M8

Εφαρμογή Η τελική σφιγκτήρα πίεσης είναι ένα σημαντικό στοιχείο στερέωσης σε εγκαταστάσεις ηλιακών πλαισίων – χρησιμοποιείται για τη στερέωση των ακραίων πάνελ σε μια σειρά στο προφίλ αλουμινίου. Το προϊόν προορίζεται για την εγκατάσταση ηλιακών πλαισίων σε επίπεδες και κεκλιμένες στέγες. Χρησιμοποιήστε την τελική σφιγκτήρα για τη στερέωση των πάνελ στην αρχή και στο τέλος κάθε σειράς. Μεταξύ των γειτονικών πάνελ σε μια σειρά πρέπει να χρησιμοποιούνται μεσαίες σφιγκτήρες.

Συμβατότητα

  • Προφίλ αλουμινίου προσαρμοσμένα σε εξάγωνες βίδες
  • Προφίλ αλουμινίου για βίδες τύπου T
  • Τραπεζοειδή προφίλ για στέγες από τραπεζοειδές λαμαρίνα

Πλεονεκτήματα

  • Υλικό υψηλής ποιότητας – κατασκευασμένη από αλουμίνιο EN AW 6060, χαρακτηρίζεται από υψηλή αντοχή στις καιρικές συνθήκες.
  • Ανθεκτικότητα – η υψηλή ποιότητα κατασκευής εγγυάται ανθεκτική στερέωση της κατασκευής των φωτοβολταϊκών πάνελ.
  • Αντοχή στη διάβρωση – ανθεκτική στην επίδραση εξωτερικών παραγόντων και στη διάβρωση.
  • Μηχανική αντοχή – ανθεκτική σε κρούσεις και μηχανικές βλάβες.
  • Ενσωματωμένη γείωση – ο πείρος γείωσης εξαλείφει την ανάγκη χρήσης ροδελών γείωσης, γεγονός που μειώνει το χρόνο και αυξάνει την ευκολία εγκατάστασης.
  • Εξισορρόπηση δυναμικού – εξασφαλίζει τη συνέχεια της ηλεκτρικής επαφής μεταξύ του πλαισίου και της υποστηρικτικής κατασκευής.
  • Ιδανική για μεμονωμένα πάνελ – εξαιρετική λύση για πλαίσια που τοποθετούνται μεμονωμένα ή σε ακραίες θέσεις σε μια σειρά.

Οδηγίες εγκατάστασης

  • Τοποθετήστε τη σφιγκτήρα στη ράγα στήριξης χρησιμοποιώντας συρόμενο παρέμβυσμα και βίδα M8.
  • Τοποθετήστε το ακραίο φωτοβολταϊκό πάνελ στην περιοχή της σφιγκτήρας, βεβαιώνοντας ότι ο πείρος γείωσης έχει επαφή με το πλαίσιο του πλαισίου.
  • Σφίξτε τη βίδα σύμφωνα με τις συστάσεις του κατασκευαστή του φωτοβολταϊκού πλαισίου.
  • Για κάθε σειρά πάνελ απαιτούνται τουλάχιστον τέσσερις τελικές σφιγκτήρες – δύο στην αρχή, δύο στο τέλος της σειράς των πάνελ.
  • Μη χρησιμοποιείτε ανοδιωμένες ή βαμμένες τελικές σφιγκτήρες με πείρο. Σε αυτή την περίπτωση, χρησιμοποιήστε τελική σφιγκτήρα χωρίς πείρο και ειδική πλάκα επαφής που τοποθετείται μεταξύ του πλαισίου του πάνελ και του προφίλ αλουμινίου.

Περιεχόμενα συσκευασίας Τελική σφιγκτήρα πίεσης H30 με πείρο γείωσης. Σημείωση: οι βίδες, τα παξιμάδια και τα συρόμενα παρεμβύσματα πρέπει να αγοραστούν ξεχωριστά.
