Βάση στήριξης PSG για χειρολαβή συρόμενης πόρτας αυτοφερόμενης 130×75 mm

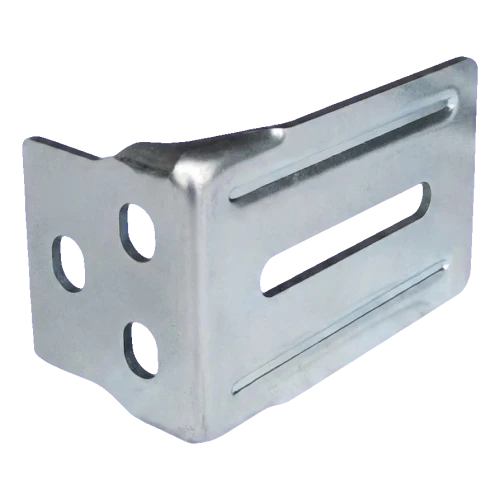

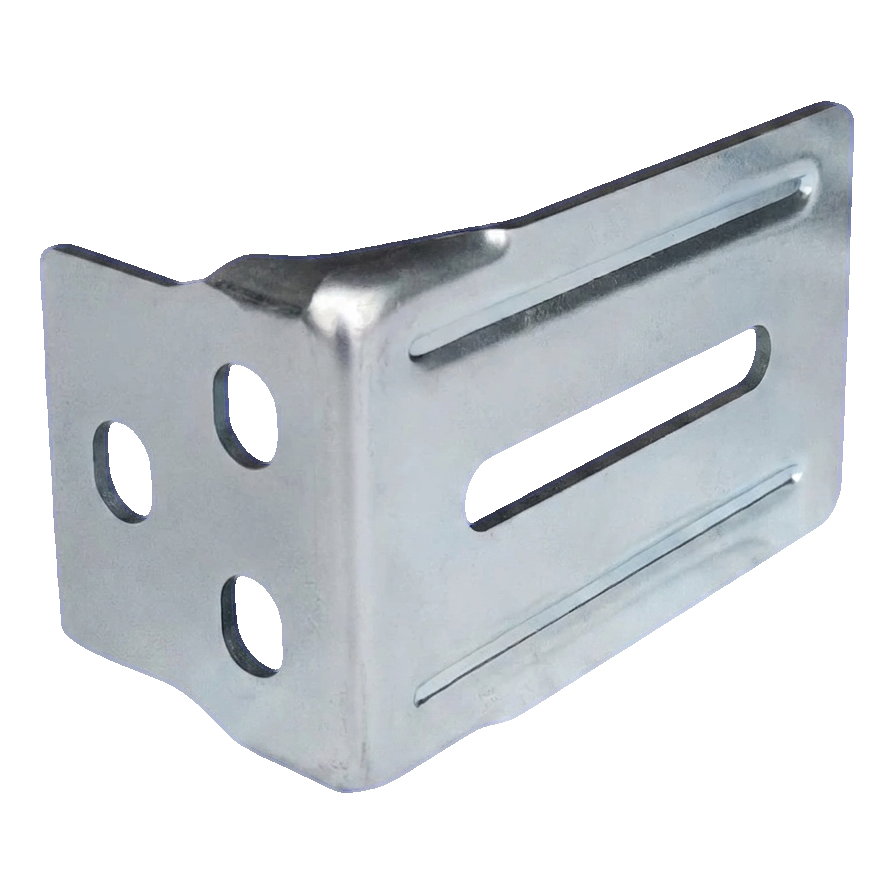

Η βάση στήριξης χειρολαβής PSG είναι ένα χαλύβδινο γωνιακό στοιχείο που προορίζεται για την πλευρική τοποθέτηση υποδοχής συρόμενης πόρτας σε αυτοφερόμενες συρόμενες πόρτες. Χάρη στη στέρεη κατασκευή από χαλύβδινη λαμαρίνα πάχους 3 mm εξασφαλίζει σταθερή και ανθεκτική στερέωση του μηχανισμού συρόμενης πόρτας — βασικού στοιχείου που είναι υπεύθυνο για το σωστό κλείσιμο της συρόμενης πόρτας.
Η βάση έχει σχήμα γράμματος L και είναι εξοπλισμένη με οπές σε σχήμα φασολιού (επιμήκεις) τόσο στο κάθετο όσο και στο οριζόντιο φλάντζα, κάτι που επιτρέπει την ακριβή ρύθμιση της θέσης της χειρολαβής συρόμενης πόρτας κατά τη διάρκεια της εγκατάστασης. Οι κυκλικές οπές στην κάθετη επιφάνεια χρησιμοποιούνται για πρόσθετη στερέωση. Αυτή η κατασκευή επιτρέπει στις εταιρείες εγκατάστασης γρήγορη τοποθέτηση με δυνατότητα διόρθωσης ρύθμισης χωρίς την ανάγκη διάνοιξης νέων οπών.

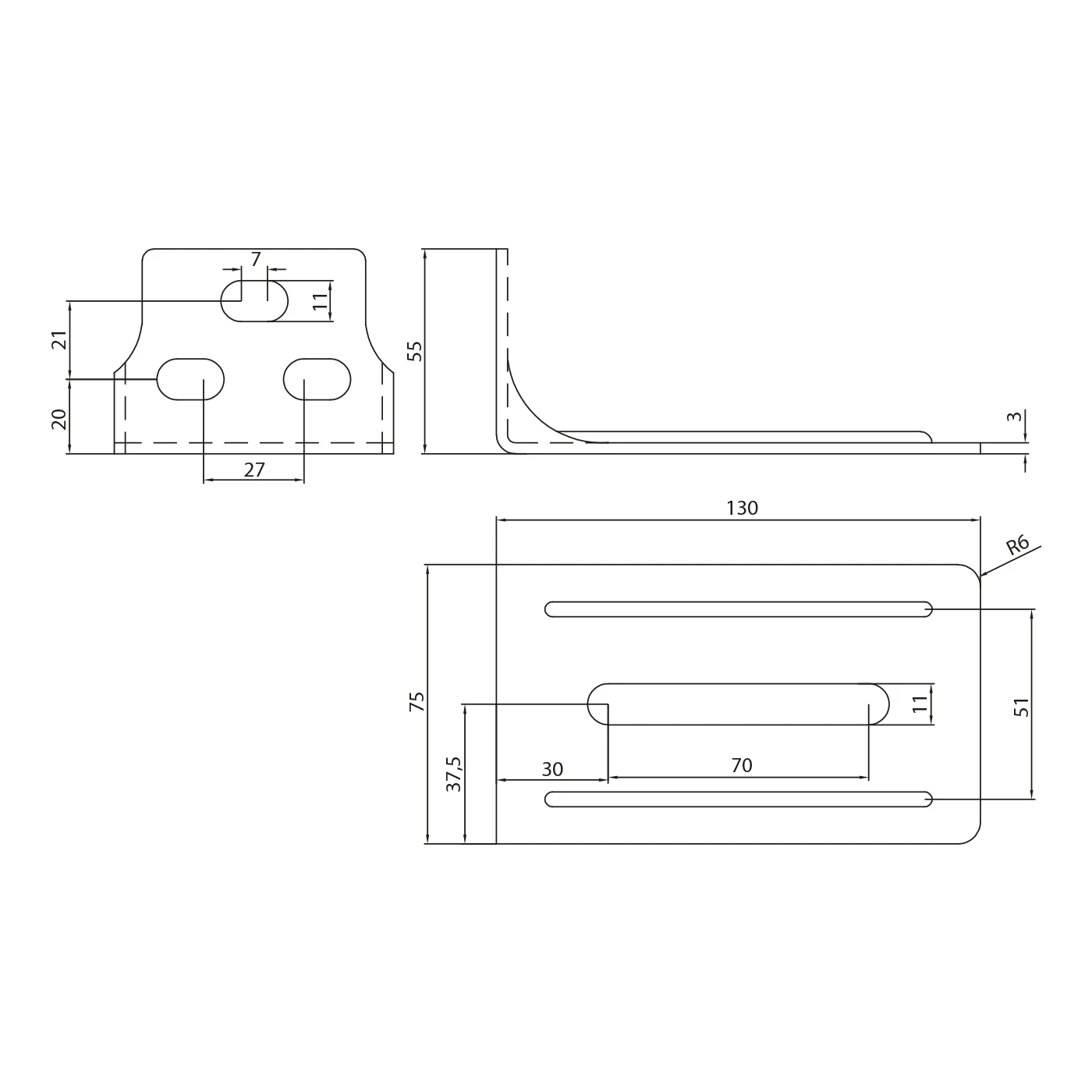

Διαστάσεις και τεχνικές προδιαγραφές
- Μήκος οριζοντίου φλάντζα (L): 130 mm
- Πλάτος βάσης: 75 mm
- Ύψος καθέτου φλάντζα (H): 55 mm
- Πάχος λαμαρίνας: 3 mm
- Ακτίνα στρογγυλέματος γωνιών: R6
- Οπές σε σχήμα φασολιού (ρυθμιζόμενες): πλάτος 11 mm
- Μήκος κεντρικής οπής σε σχήμα φασολιού (οριζόντιος φλάντζας): 70 mm
- Απόσταση αξόνων επιμήκων οπών (οριζόντιος φλάντζας): 51 mm
- Απόσταση οπών (κάθετος φλάντζας): 27 × 21 mm
- Υλικό: γαλβανισμένος χάλυβας
- Βάρος: 0,28 kg
- EAN: 5901289670272
- Κατασκευαστής: PSG
Εφαρμογή και τοποθέτηση
Η βάση τοποθετείται πλευρικά στον στύλο ή τη φέρουσα κατασκευή της πόρτας. Ο κάθετος φλάντζας με τις κυκλικές οπές και τις οπές σε σχήμα φασολιού χρησιμεύει για το βίδωμα της βάσης στο υπόστρωμα, ενώ στον οριζόντιο φλάντζα στερεώνεται η χειρολαβή συρόμενης πόρτας (υποδοχή συρόμενης πόρτας). Οι επιμήκεις οπές σε σχήμα φασολιού εξασφαλίζουν εύρος ρύθμισης σε τρεις άξονες, κάτι που επιτρέπει την ακριβή ρύθμιση της θέσης του ροδακίου συρόμενης πόρτας σε σχέση με την οδηγό ράγα της αυτοφερόμενης πόρτας.
Στοιχείο αφιερωμένο στο σύστημα αυτοφερόμενων συρόμενων πορτών PSG — εγγυάται πλήρη συμβατότητα με τις χειρολαβές συρόμενων πορτών αυτού του κατασκευαστή.
