Συνδετήρες MC4 για συνδέσεις καλωδίων φωτοβολταϊκών
Οι συνδετήρες MC4 αυτής της κατηγορίας διατίθενται σε σετ με ένα αρσενικό και ένα θηλυκό βύσμα και χρησιμοποιούνται για στεγανές συνδέσεις σε φωτοβολταϊκές εγκαταστάσεις. Συνδέουν τα καλώδια των πάνελ μεταξύ τους και εξασφαλίζουν τη συνέχεια του κυκλώματος. Η γκάμα απευθύνεται σε installers και κατασκευαστές που χρειάζονται τον κατάλληλο συνδετήρα ανάλογα με τη διατομή του καλωδίου, την τάση και τον βαθμό προστασίας.
Τι θα βρείτε σε αυτή την κατηγορία

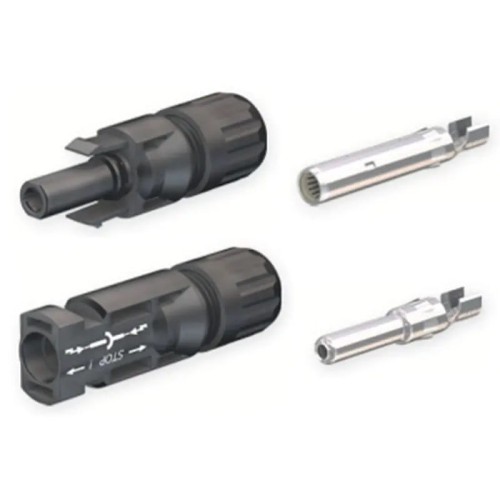

- Σύνδεσμος MC4 Σετ Θηλυκό Και Αρσενικό: για καλώδια 2,5, 4 και 6 mm², 1000V DC, μέγιστο ρεύμα 30A, IP67.

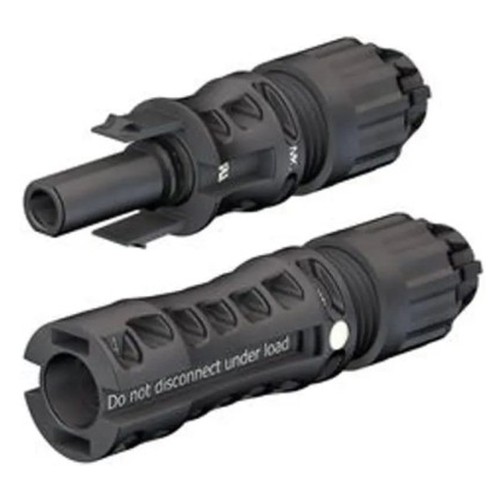

- Σύνδεσμος MC4 EVO2 Σετ Θηλυκό Και Αρσενικό: για καλώδια 4-6 mm², έως 1500V DC, ρεύμα 45-53A, IP68, θερμοκρασία λειτουργίας από -40°C έως +85°C.
Πώς να επιλέξετε
- Διατομή καλωδίου: το τυπικό σετ δέχεται καλώδια 2,5, 4 και 6 mm². Το σετ EVO2 δέχεται μόνο 4 και 6 mm².
- Εξωτερική διάμετρος καλωδίου: για το σετ EVO2, το καλώδιο μαζί με τη μόνωση πρέπει να έχει διάμετρο 4,7-6,4 mm.
- Τάση και ρεύμα: επιλέξτε 1000V DC και 30A ή 1500V DC και 45-53A, ανάλογα με τη μελέτη του συστήματος.
- Βαθμός προστασίας: το τυπικό σετ είναι IP67, με προστασία από σκόνη και εισροή νερού. Το σετ EVO2 είναι IP68 και στεγανό.
- Θερμοκρασία λειτουργίας: το σετ EVO2 προδιαγράφεται για -40°C έως +85°C. Ελέγξτε τις συνθήκες του χώρου εγκατάστασης σε σχέση με αυτό το εύρος.
Τυπικές εφαρμογές
Και τα δύο σετ χρησιμοποιούνται για τη σύνδεση των καλωδίων των φωτοβολταϊκών πάνελ. Το αρσενικό και το θηλυκό βύσμα σχηματίζουν στεγανή σύνδεση που μεταφέρει την ενέργεια από τα πάνελ κατά μήκος του string. Το περίβλημα του EVO2 είναι πλαστικό με σύστημα κουμπώματος snap-lock. Περιγράφεται ως στεγανό και ανθεκτικό σε υψηλές θερμοκρασίες και στην ακτινοβολία UV.
Συχνές ερωτήσεις
Σε ποιες διατομές καλωδίων ταιριάζουν αυτοί οι συνδετήρες;
Το τυπικό σετ ταιριάζει σε καλώδια 2,5, 4 και 6 mm². Το σετ EVO2 ταιριάζει σε καλώδια 4 και 6 mm² με εξωτερική διάμετρο 4,7-6,4 mm μαζί με τη μόνωση.
Ποια είναι η διαφορά μεταξύ των δύο σετ;
Το τυπικό σετ έχει ονομαστικές τιμές 1000V DC, 30A και IP67. Το σετ EVO2 έχει ονομαστικές τιμές έως 1500V DC, 45-53A και IP68.
Ποιες εγκρίσεις αναφέρονται για αυτά τα σετ;
Το τυπικό σετ διαθέτει σήμανση TUV. Το σετ EVO2 διαθέτει πιστοποιητικά TÜV, UL και CSA.
Δεν είστε σίγουροι ποιο σετ συνδετήρων ταιριάζει στη διάταξη των string σας; Επικοινωνήστε με την τεχνική υποστήριξη και θα σας βοηθήσουμε να επιλέξετε.
