PSG στήριγμα λαβής εισδοχής συρόμενης πύλης – πλευρική τοποθέτηση, ατσάλινο
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
PSG στήριγμα λαβής εισδοχής συρόμενης πύλης – πλευρική τοποθέτηση, ατσάλινο

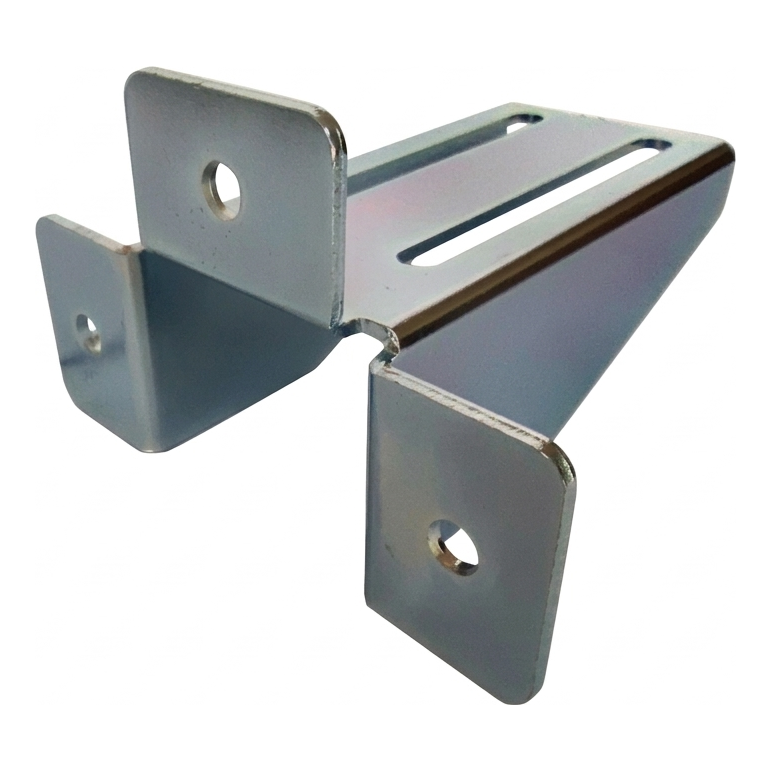

Το στήριγμα λαβής εισδοχής PSG είναι ατσάλινο δομικό στοιχείο που προορίζεται για πλευρική τοποθέτηση υποδοχής εισδοχής σε αυτοφέρουσες συρόμενες πύλες. Χάρη στη στιβαρή κατασκευή από ατσάλινη λαμαρίνα πάχους 4 mm και τις ακριβείς οπές στερέωσης εξασφαλίζει ανθεκτική και σταθερή στερέωση της ροδαλιστής λαβής σε στύλο ή τοίχο. Το προϊόν μειώνει τον χρόνο εγκατάστασης — οι επιμήκεις οπές (φασολοειδείς) επιτρέπουν τη ρύθμιση της θέσης χωρίς ανάγκη νέας διάτρησης.
Το στήριγμα είναι απαραίτητο στοιχείο στα συστήματα συρόμενων πυλών, όπου η λαβή εισδοχής πρέπει να τοποθετηθεί πλευρικά και όχι από πάνω. Είναι κατάλληλο όπου η κατασκευή του στύλου ή του τοίχου απαιτεί την απόσταση της υποδοχής εισδοχής από την επιφάνεια τοποθέτησης — η προβολή 175 mm εξασφαλίζει την κατάλληλη απόσταση.

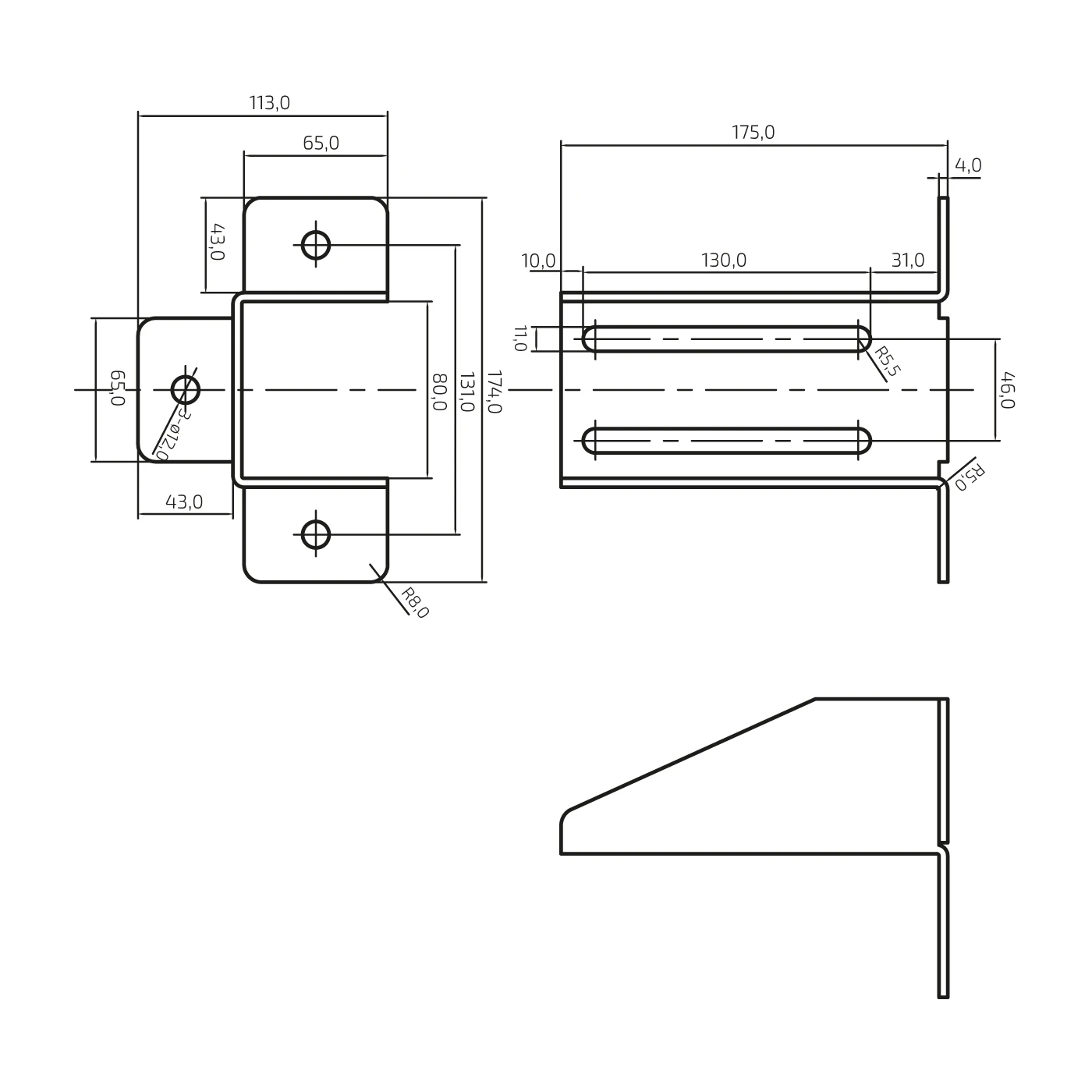

Διαστάσεις γκαμπαρίτου
- Συνολικό ύψος: 174 mm
- Συνολικό πλάτος: 113 mm
- Μήκος (προβολή από τοίχο): 175 mm
- Ύψος κυρίου σώματος: 80 mm
- Πάχος λαμαρίνας: 4 mm
- Βάρος: 1,156 kg
Οπές στερέωσης και ρύθμισης
- Οπές στερέωσης: 3 × ⌀12 mm (στα πλευρικά φλάντζα)
- Απόσταση οπών στερέωσης (κάθετα): 131 mm
- Επιμήκεις οπές (φασολοειδείς): μήκος 130 mm, πλάτος 11 mm
- Απόσταση φασολοειδών οπών (κάθετα): 46 mm
- Απόσταση φασολοειδούς από μπροστινή ακμή: 10 mm
- Απόσταση φασολοειδούς από πίσω ακμή: 31 mm
- Ακτίνα στρογγυλέματος φασολοειδούς: R5,5
Φλάντζα στερέωσης
- Διαστάσεις πλευρικών φλαντζών: 65 × 43 mm
- Διαστάσεις μπροστινού φλάντζα: 65 × 43 mm
- Ακτίνα στρογγυλέματος ακμής: R8
- Ακτίνα κάμψης: R5
Στοιχεία υλικών και αναγνώρισης
- Υλικό: ατσάλινη λαμαρίνα
- Κατασκευαστής: PSG
- EAN: 5903313203593
Το στήριγμα είναι κατάλληλο για τοποθέτηση τόσο σε ατσάλινους όσο και σε μπετονένιους στύλους. Οι επιμήκεις οπές επιτρέπουν την ακριβή ρύθμιση της θέσης της υποδοχής εισδοχής οριζόντια, κάτι που είναι ιδιαίτερα χρήσιμο κατά τη διόρθωση του άξονα της πύλης μετά την τοποθέτηση των στύλων. Τρεις κυκλικές οπές ⌀12 mm στα φλάντζα εξασφαλίζουν την ασφαλή αγκύρωση του στοιχείου στο υπόστρωμα.
