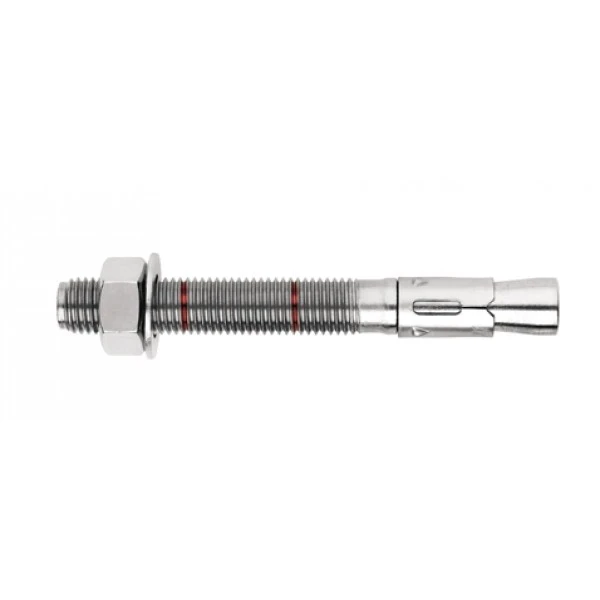

Άγκυρα δακτυλιοειδής διαστολής Dromet PSRe M6x100/42 γαλβανισμένη
Αφήστε αξιολόγηση για το προϊόν
Δαχτυλιδωτό αγκύριο διαστολής PSRe M6x100/42 της μάρκας Dromet, ηλεκτρολυτικά γαλβανισμένο. Κατασκευαστικός χάλυβας, μήκος 100 mm, βάθος αγκύρωσης 55 mm, πάχος στερεούμενου στοιχείου 42 mm, βάρος 0,02 kg. Για μη ρηγματωμένο σκυρόδεμα ελάχ. B20, φυσική πέτρα και συμπαγές τούβλο. Πιστοποιητικά ETA 05/0242, CE, AT-15-
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 002-009
Χαρακτηριστικά προϊόντος
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Τύπος σπειρώματος M6
- Μήκος [mm] 100
Περιγραφή
Δακτυλιοειδές αγκύριο διαστολής Dromet PSRe M6x100/42 γαλβανισμένο για σκυρόδεμα
Το δακτυλιοειδές αγκύριο PSRe M6x100/42 της μάρκας Dromet αποτελεί μια δοκιμασμένη λύση για τη μόνιμη στερέωση προφίλ, μεταλλικών κατασκευών, καγκέλων, κιγκλιδωμάτων, μηχανημάτων και άλλων στοιχείων κατασκευαστικού εξοπλισμού. Η δακτυλιοειδής κατασκευή με παξιμάδι και ροδέλα εξασφαλίζει σταθερή διαστολή μέσα στην οπή στερέωσης καθώς και ομοιόμορφη πίεση του στερεωμένου στοιχείου προς την επιφάνεια βάσης.
Το αγκύριο προορίζεται για χρήση σε βάσεις από μη ρηγματωμένο σκυρόδεμα ελάχ. κατηγορίας B20, φυσική πέτρα με συμπαγή δομή, καθώς και συμπαγές τούβλο. Χάρη στην πιστοποίηση ETA 05/0242, τη σήμανση CE και την εθνική έγκριση AT-15-7574/2008, το προϊόν πληροί τις υψηλότερες απαιτήσεις ποιότητας και μπορεί να χρησιμοποιηθεί σε κρίσιμες κατασκευαστικές συνδέσεις.
Τεχνικά χαρακτηριστικά
- Ονομασία: PSRe 6x100/42
- Σπείρωμα: M6
- Διάμετρος διάτρησης (φ): 6 mm
- Συνολικό μήκος (L): 100 mm
- Πάχος στερεωμένου στοιχείου (E): 42 mm
- Βάθος αγκύρωσης (F): 55 mm
- Βάθος οπής (D): 100 mm
- Υλικό: δομικός χάλυβας, ηλεκτρολυτικός γαλβανισμός
- Κατασκευή: δακτυλιοειδής με παξιμάδι και ροδέλα
- Βάρος: 0,02 kg
- EAN: 5907518682825
- Μονάδα πώλησης: τεμάχιο
Πιστοποιητικά και εγκρίσεις
- Ευρωπαϊκή Τεχνική Έγκριση: ETA 05/0242
- Πιστοποιητικό: CE
- Εθνική Τεχνική Έγκριση: AT-15-7574/2008

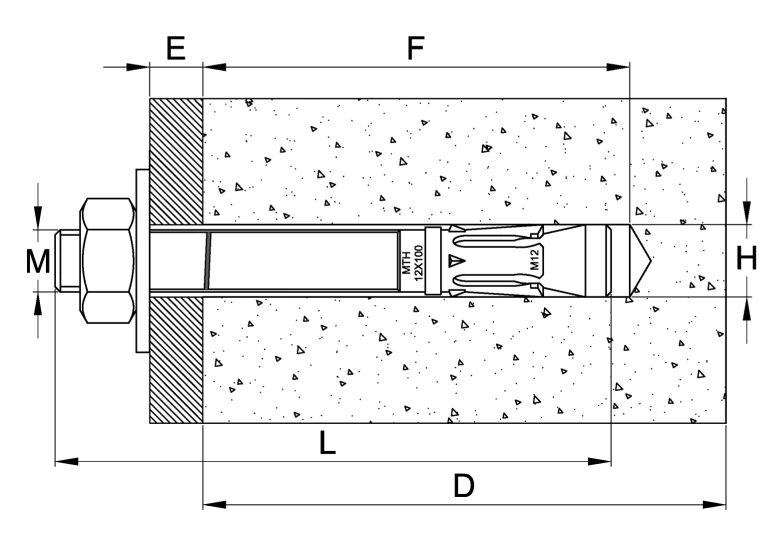

Σχήμα τοποθέτησης και διαστάσεις
Το σχέδιο τομής απεικονίζει τον τρόπο τοποθέτησης του αγκυρίου στη βάση σκυροδέματος. Οι ενδείξεις στο σχήμα αντιστοιχούν στις παρακάτω παραμέτρους:
- M – διάμετρος σπειρώματος
- E – πάχος στερεωμένου στοιχείου (προεξοχή πάνω από τη βάση)
- F – βάθος αγκύρωσης στη βάση
- L – συνολικό μήκος του αγκυρίου
- D – βάθος οπής τοποθέτησης
- H – διάμετρος οπής στη βάση
Συστάσεις τοποθέτησης
Η οπή τοποθέτησης πρέπει να διανοιχθεί κάθετα στην επιφάνεια της βάσης και στη συνέχεια να καθαριστεί σχολαστικά από σκόνη και υπολείμματα διάτρησης. Ο σύνδεσμος θα πρέπει να μπορεί να εισαχθεί στην οπή με ελαφρά χτυπήματα σφυριού. Το σφίξιμο του παξιμαδιού πρέπει να γίνεται με χρήση δυναμοκλειδιού — μετά τη διαστολή του αγκυρίου, η ροδέλα κάτω από το παξιμάδι πρέπει να είναι σφιχτά πιεσμένη πάνω στο στερεωμένο στοιχείο. Όλα τα επιτρεπόμενα φορτία και οι παράμετροι τοποθέτησης περιέχονται στην Τεχνική Έγκριση AT-15-7574/2008 — δεν πρέπει να υπερβαίνονται οι τιμές που αναφέρονται σε αυτήν.
Εφαρμογή
- Στερέωση προφίλ και μεταλλικών κατασκευών
- Τοποθέτηση καγκέλων, κιγκλιδωμάτων και θωρακίων
- Αγκύρωση μηχανημάτων και συσκευών
- Στερέωση υποστηρικτικών κατασκευών για φωτοβολταϊκές εγκαταστάσεις
- Μόνιμη στερέωση στοιχείων εξοπλισμού κτιριακών εγκαταστάσεων
