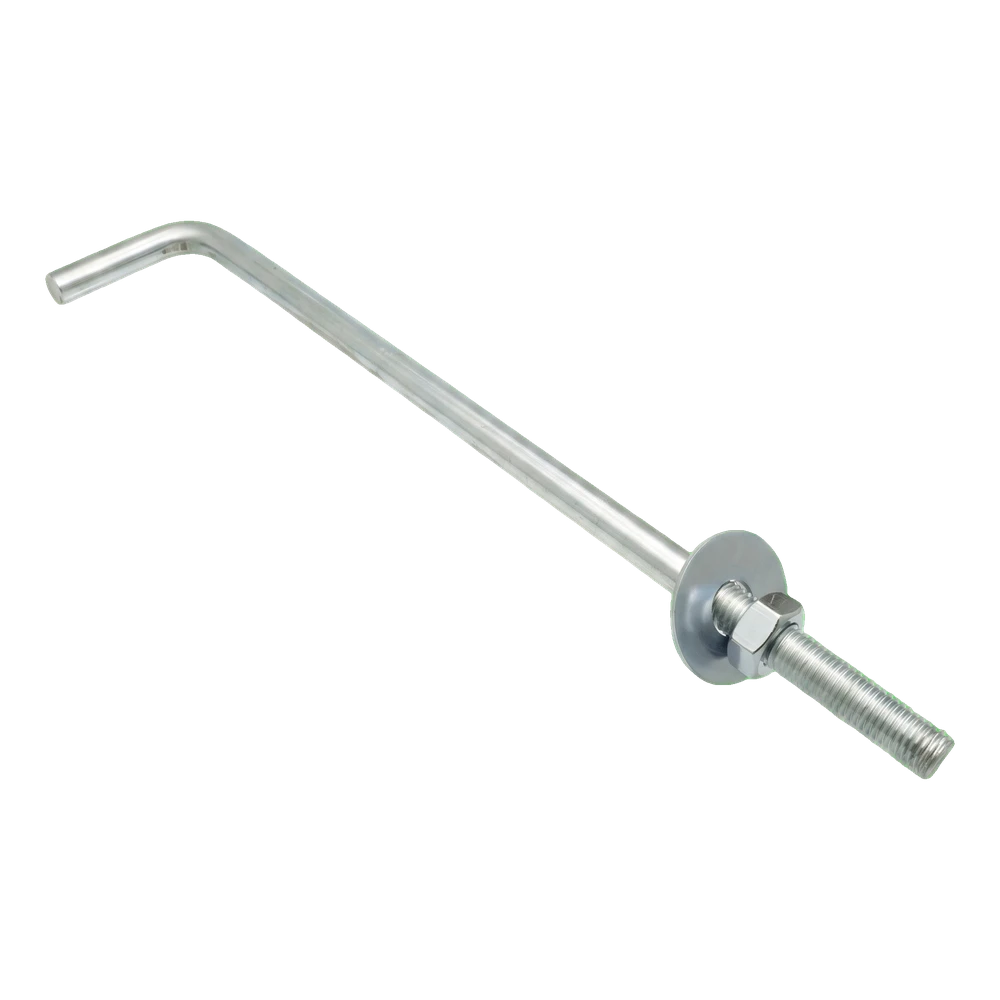

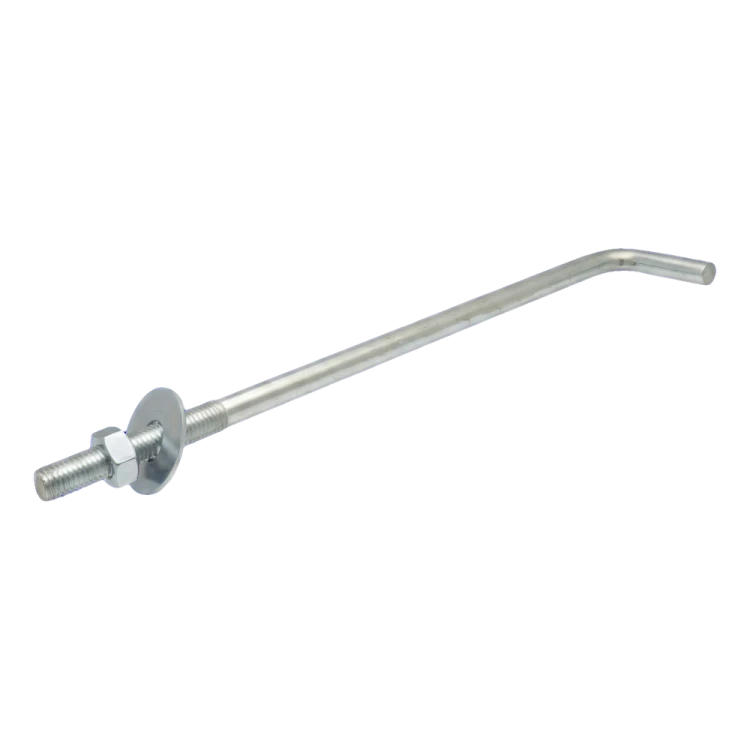

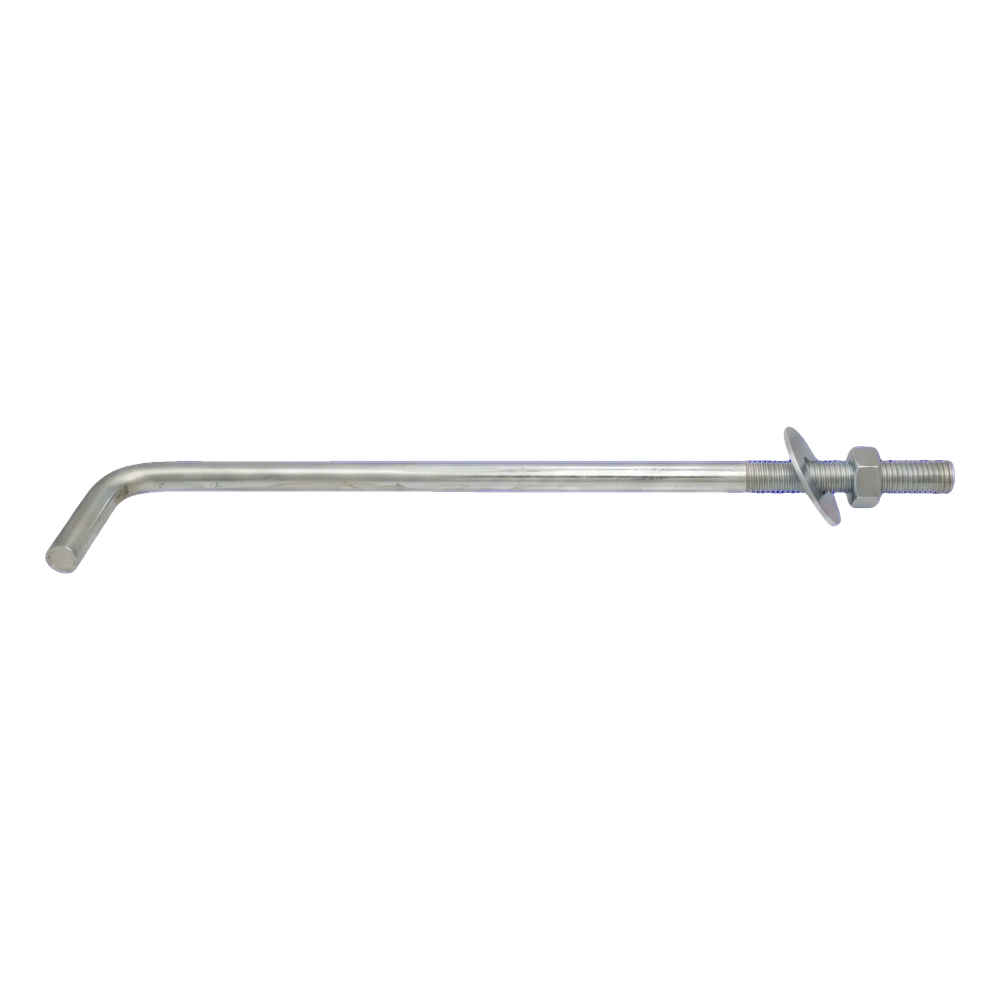

Αγκύριο τύπου L για μαουερλάτ (κεκαμμένος κοχλίας αγκύρωσης) M12 × 300 mm, γαλβανισμένο

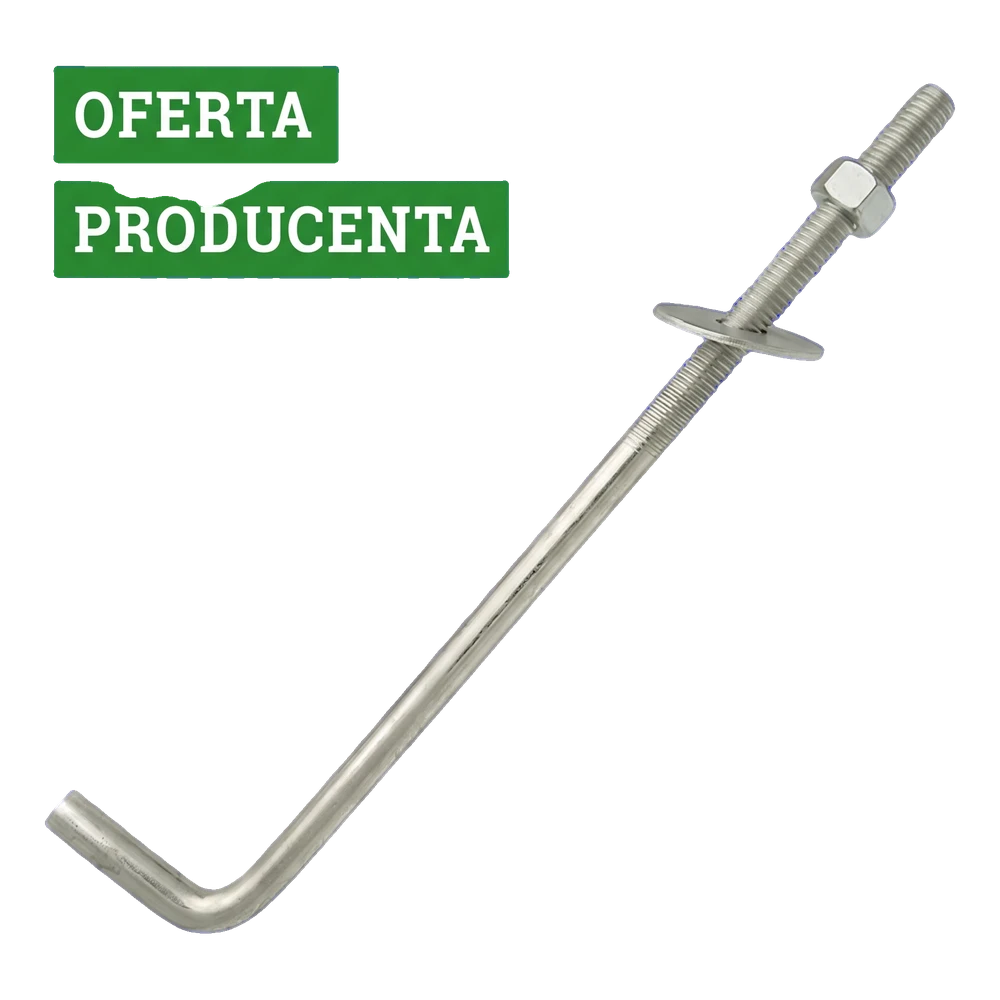

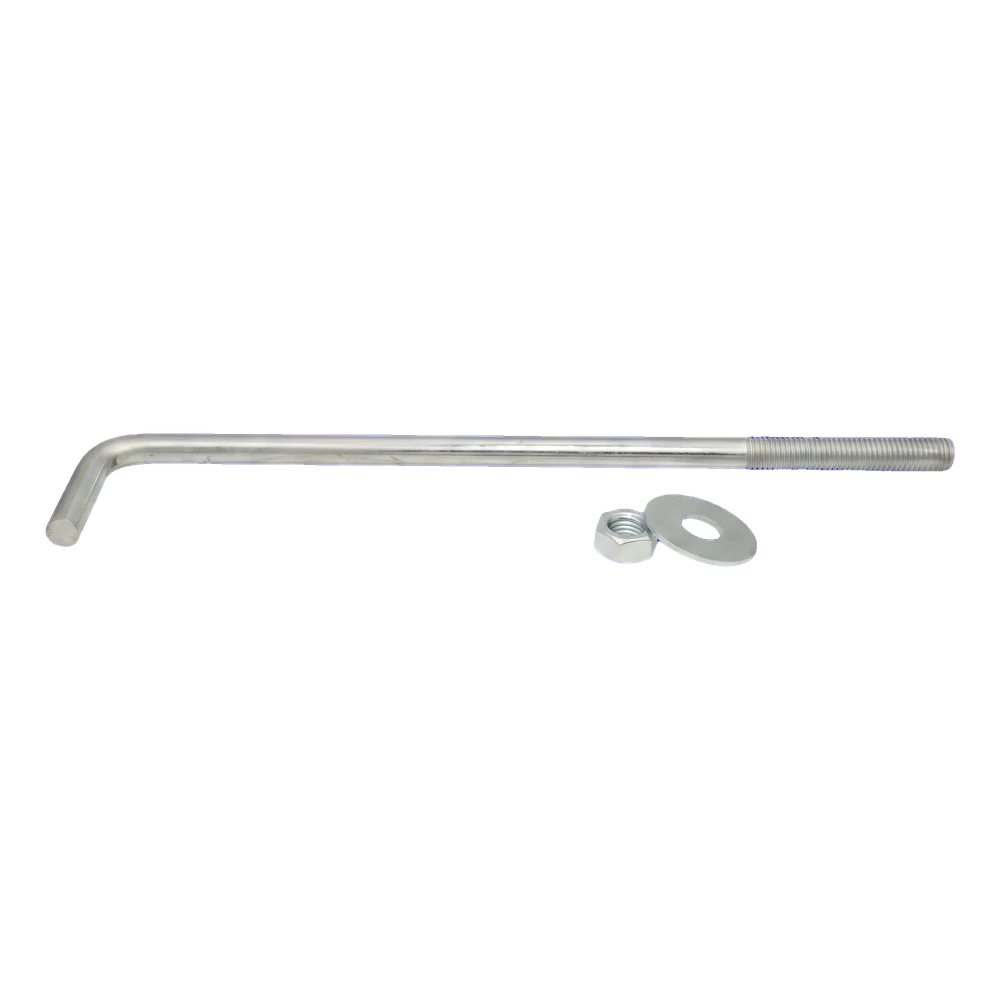

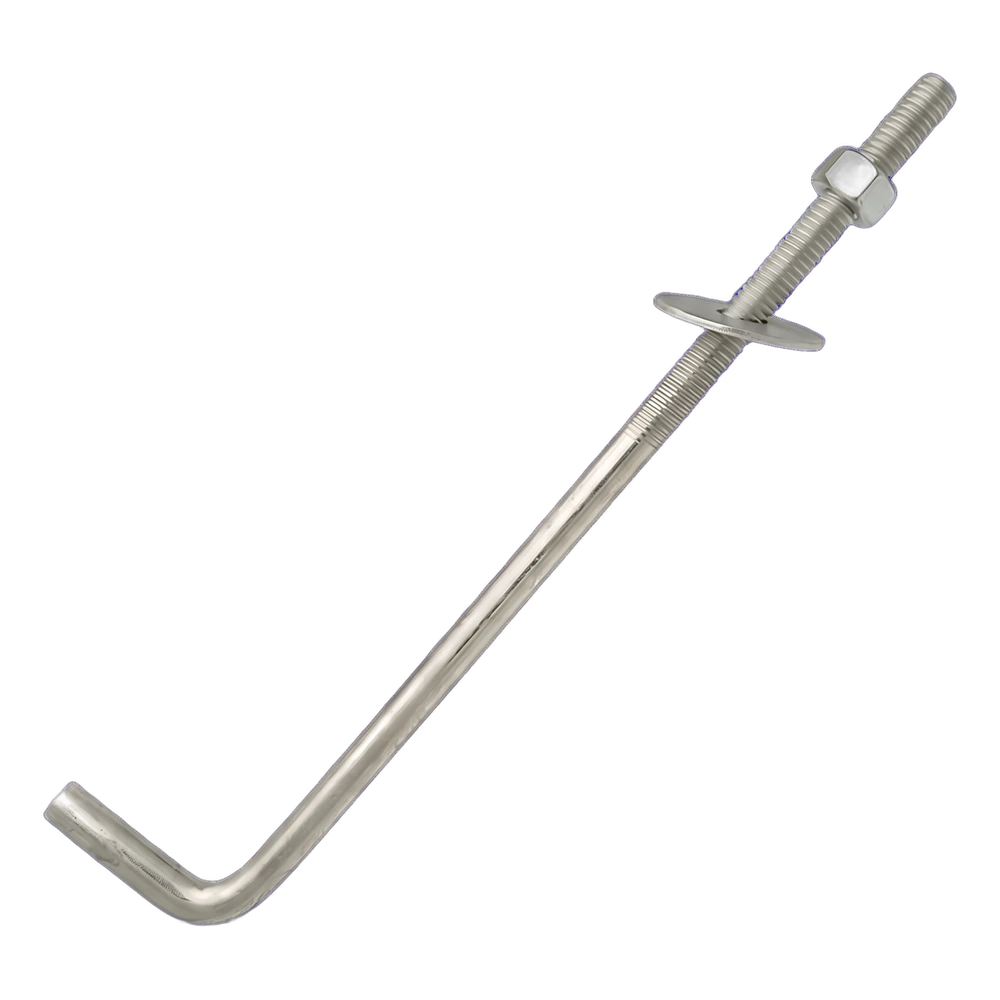

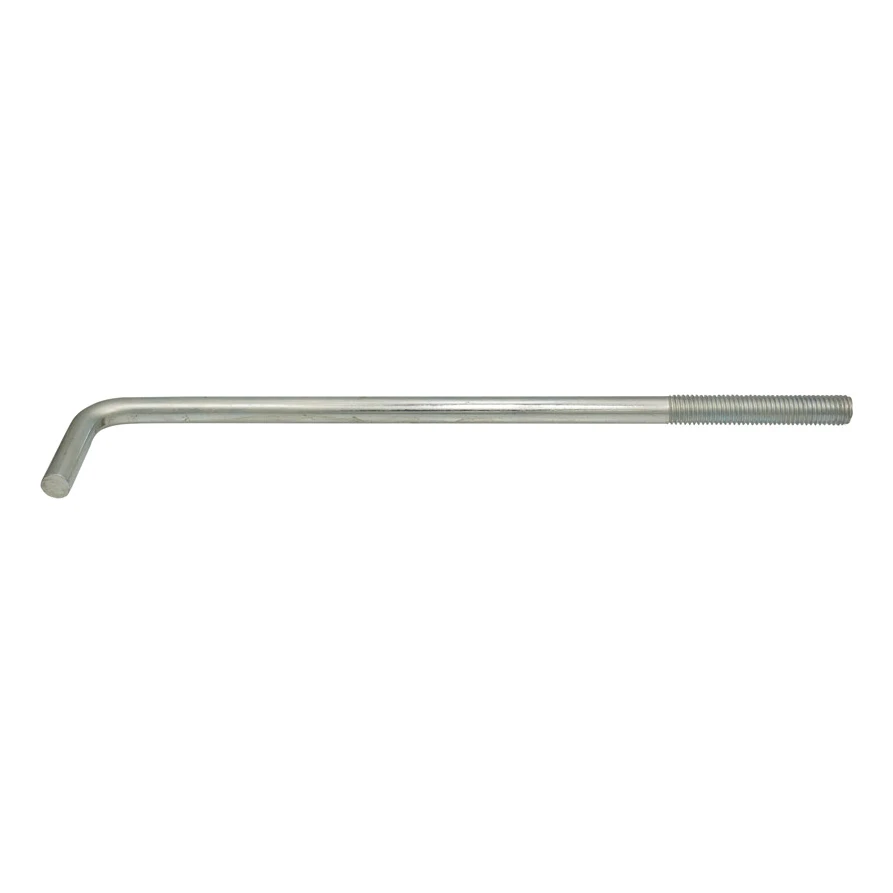

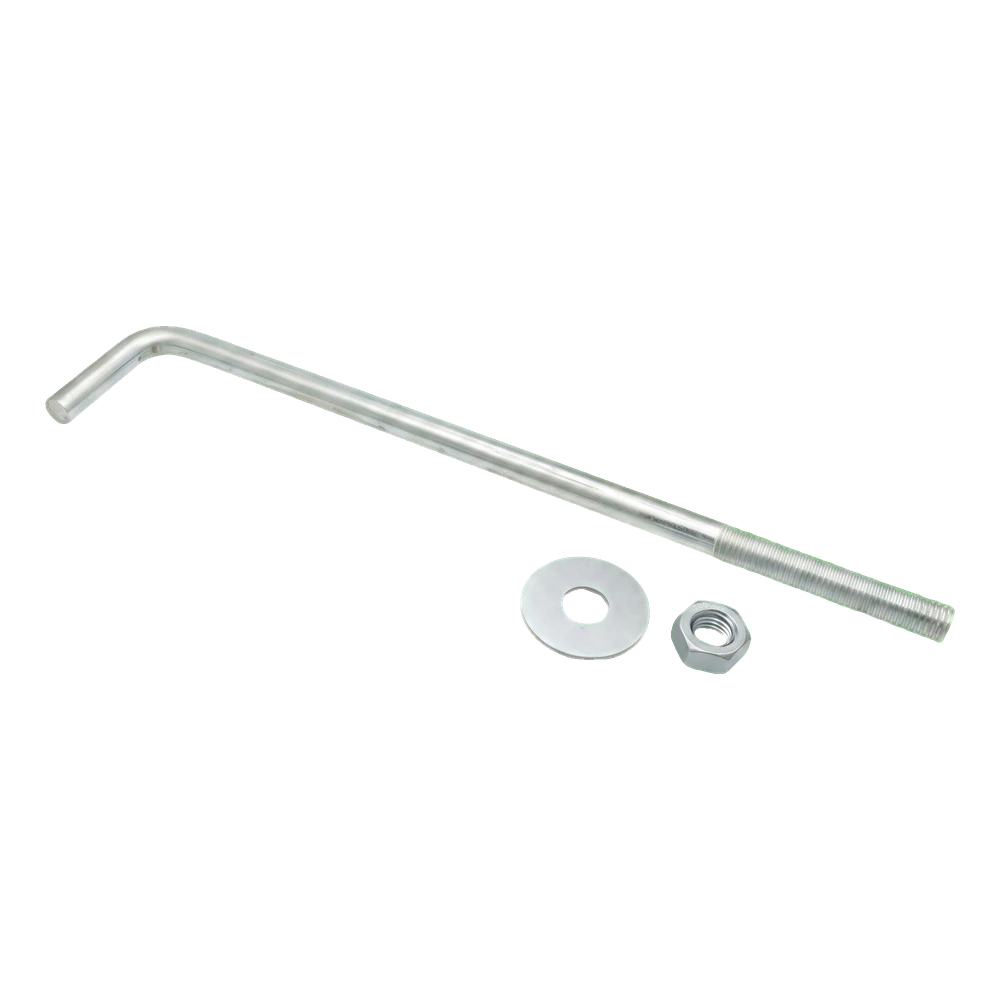

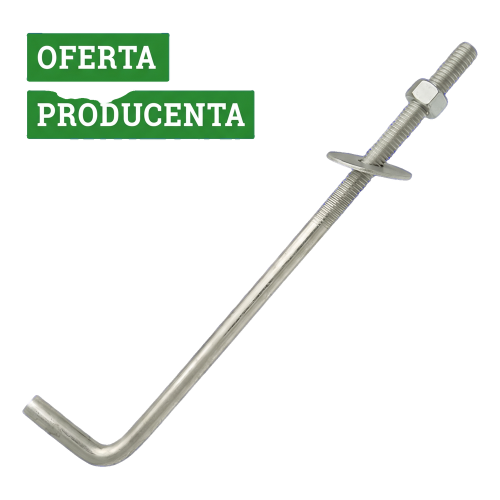

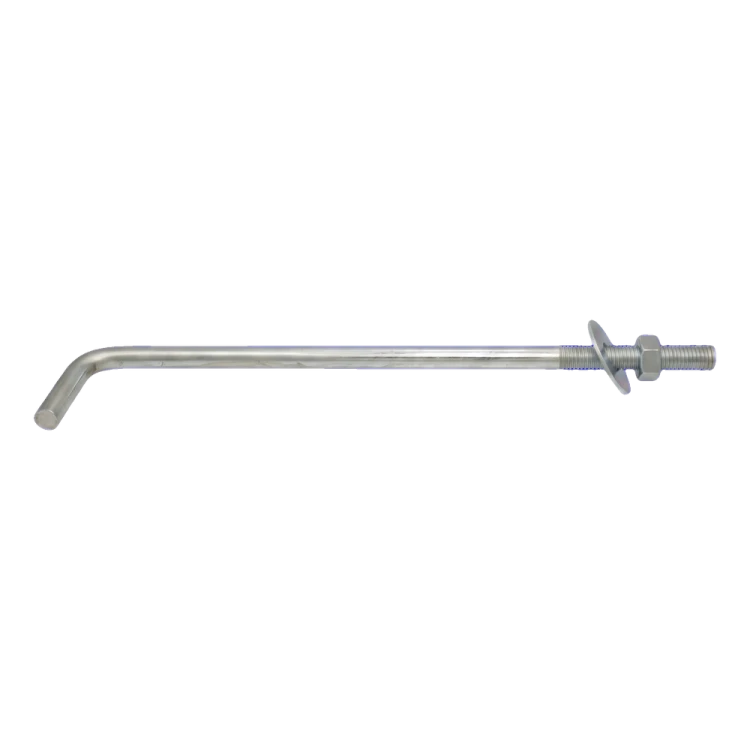

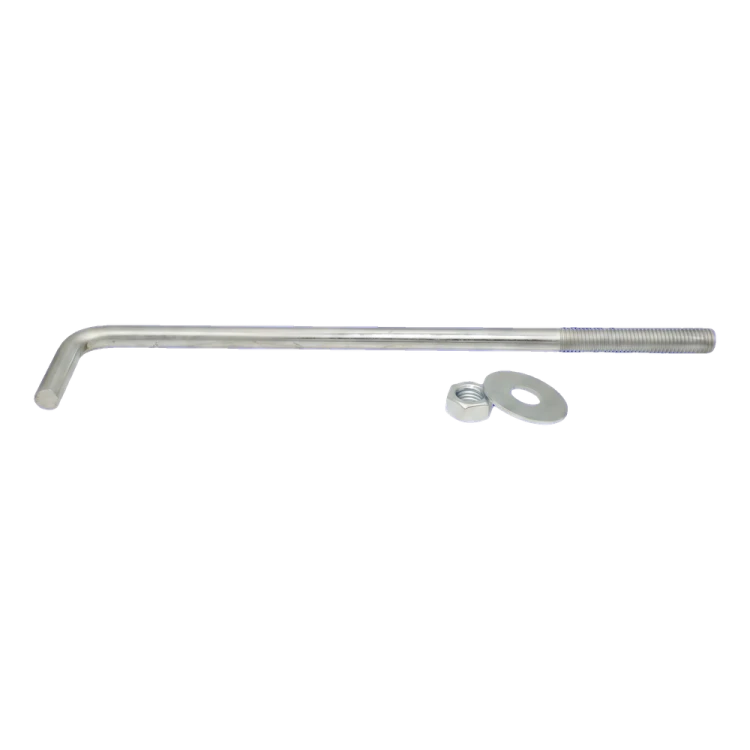

Ράβδος με μετρικό σπείρωμα στο ένα άκρο και κάμψη σε ορθή γωνία στο άλλο – αγκύριο για τη στερέωση στρωτήρων στέγης και δοκών στο σκυρόδεμα· φινίρισμα: γαλβάνισμα

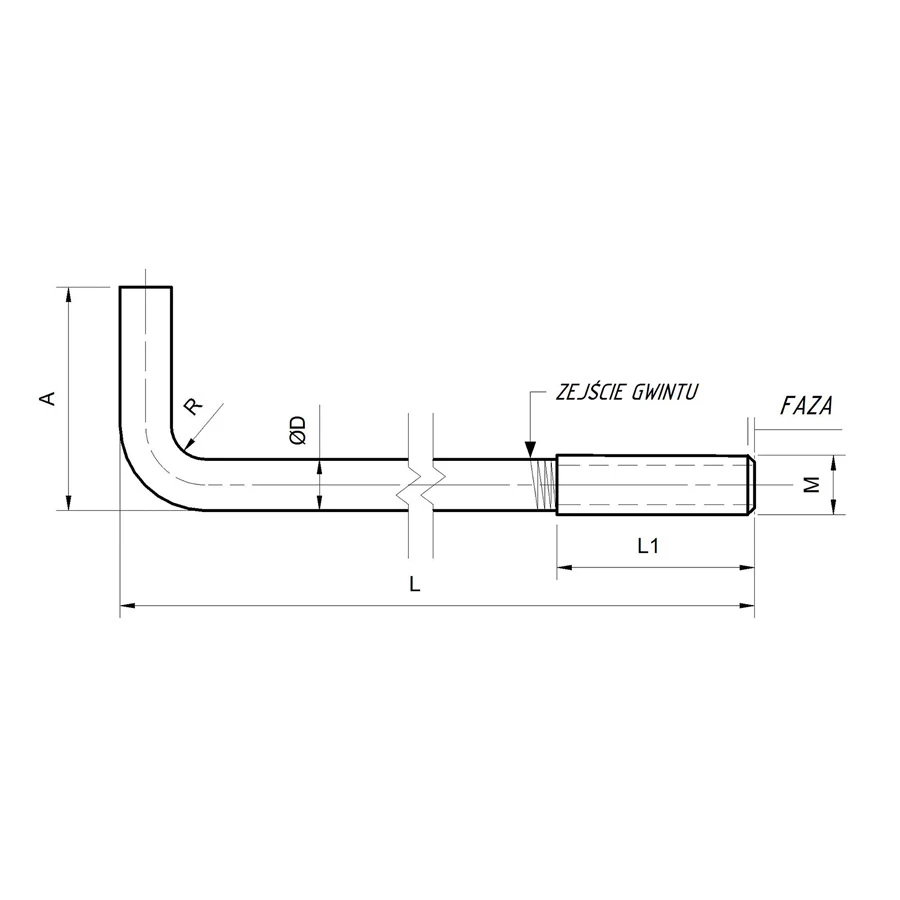

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

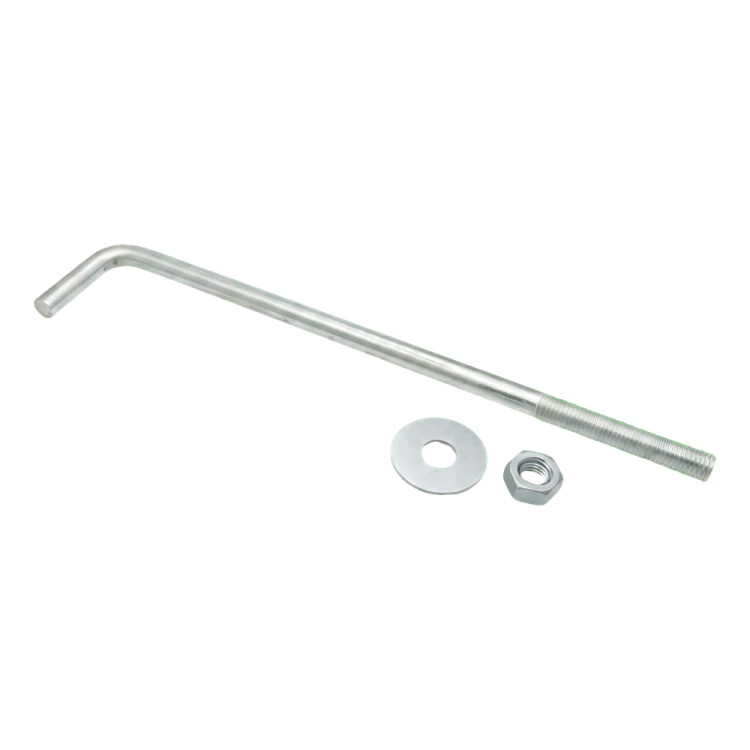

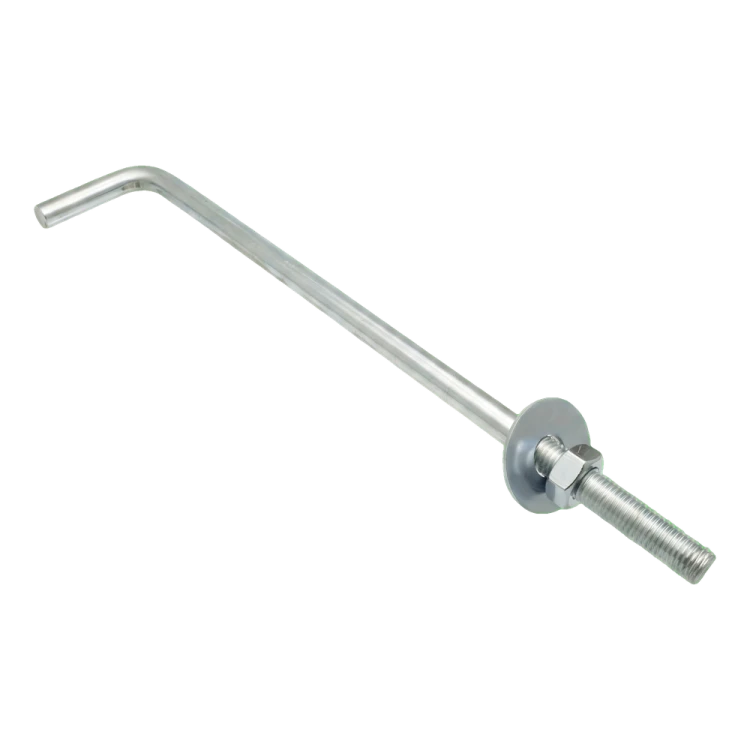

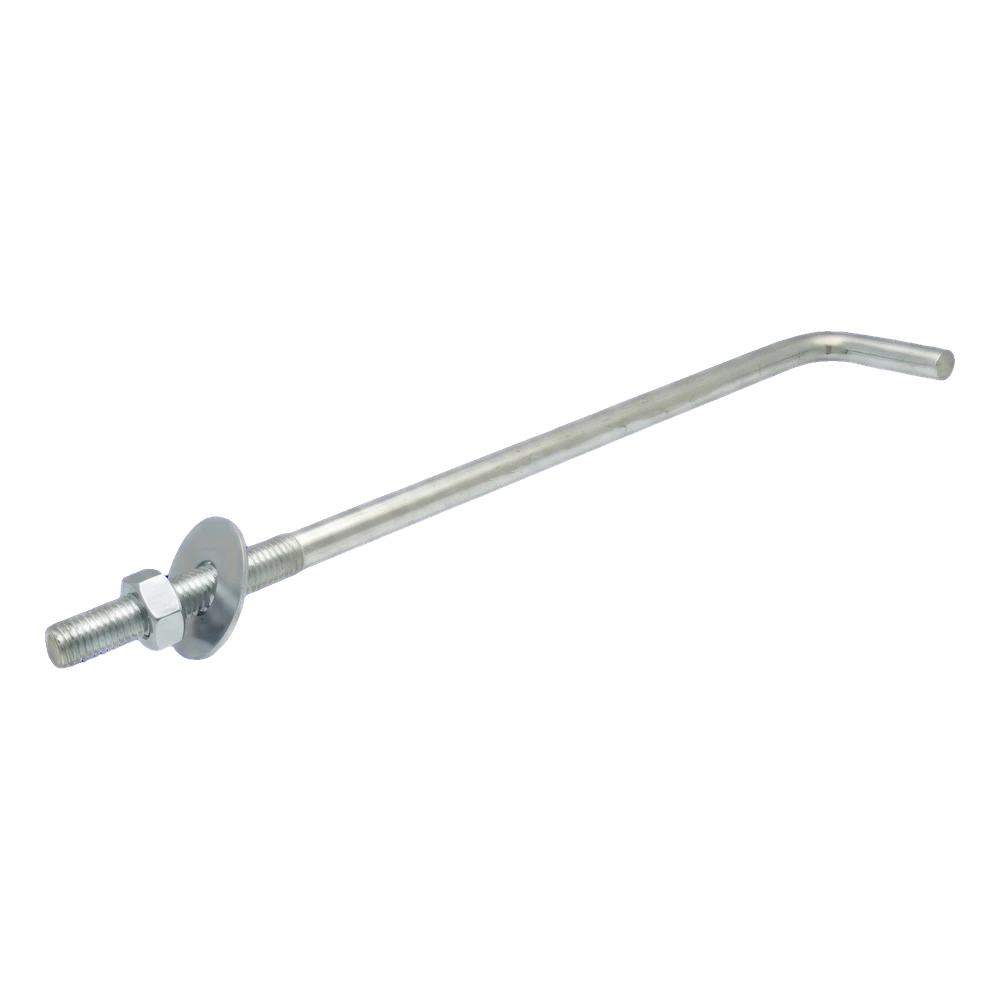

Το αγκύριο τύπου L με σπείρωμα (κεκαμμένος κοχλιωτός σύνδεσμος) χρησιμοποιείται για την αγκύρωση ξύλινων στρωτήρων στέγης, στρωτήρων βάσης και δοκών στο σκυρόδεμα, για παράδειγμα σε περιμετρικό σενάζ ή θεμέλιο. Έχει τη μορφή ράβδου με μετρικό σπείρωμα στο ένα άκρο και κάμψη σε ορθή γωνία στο άλλο. Το κεκαμμένο άκρο εγκιβωτίζεται στο σκυρόδεμα, ενώ στο σπείρωμα που προεξέχει τοποθετούνται ροδέλα και παξιμάδι για τη στερέωση του ξύλινου στοιχείου.

Η ένδειξη M12 δηλώνει το μέγεθος του μετρικού σπειρώματος, βάσει του οποίου επιλέγεται το παξιμάδι. Η διάσταση L, δηλαδή 300 mm, είναι το συνολικό μήκος του αγκυρίου. Τα μήκη του σπειρώματος και του κεκαμμένου τμήματος δεν παρέχονται από τον προμηθευτή — στο σχηματικό σχέδιο είναι ενδεικτικά. Τοποθετήστε τα αγκύρια στις θέσεις που ορίζει η μελέτη και στερεώστε τα στον ξυλότυπο πριν από τη σκυροδέτηση, με το κεκαμμένο τμήμα μέσα στο σκυρόδεμα και το σπείρωμα προς τα πάνω. Αφήστε πάνω από το σκυρόδεμα αρκετό μήκος σπειρώματος για το πάχος του στρωτήρα στέγης, τη ροδέλα και το παξιμάδι M12. Αφού πήξει το σκυρόδεμα, διανοίξτε οπές στον στρωτήρα στέγης στις θέσεις των αγκυρίων, τοποθετήστε τον και σφίξτε τα παξιμάδια με τις ροδέλες.

Φινίρισμα: γαλβάνισμα. Σε χώρους με υγρασία, επιλέξτε τη γαλβανισμένη έκδοση και προσαρμόστε την προστασία στις συνθήκες έκθεσης. Η κατηγορία χάλυβα και η φέρουσα ικανότητα του αγκυρίου δεν παρέχονται από τον προμηθευτή. Οι αποστάσεις μεταξύ των αγκυρίων, το μήκος αγκύρωσης και η διάμετρος καθορίζονται από τη στατική μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Τοποθετήστε τα αγκύρια στις θέσεις που ορίζει η μελέτη και στερεώστε τα στον ξυλότυπο πριν από τη σκυροδέτηση – με το κεκαμμένο τμήμα μέσα στο σκυρόδεμα και το σπείρωμα προς τα πάνω.
• ✓Αφήστε πάνω από το σκυρόδεμα αρκετό μήκος σπειρώματος για το πάχος του στρωτήρα στέγης, τη ροδέλα και το παξιμάδι M12.
• ✓Αφού πήξει το σκυρόδεμα, διανοίξτε οπές στον στρωτήρα στέγης στις θέσεις των αγκυρίων, τοποθετήστε τον και σφίξτε τα παξιμάδια με τις ροδέλες.
