Αλουμινένια γέφυρα τραπεζοειδούς λαμαρίνας H-40 με EPDM 330 mm – στήριξη φωτοβολταϊκών σε τραπεζοειδή λαμαρίνα

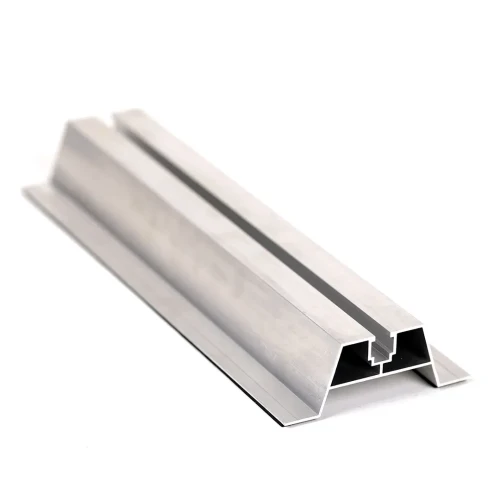

Η γέφυρα τραπεζοειδούς λαμαρίνας H-40 με στεγανοποιητικό EPDM είναι ένα αλουμινένιο προφίλ γέφυρας σχεδιασμένο για την απευθείας στήριξη φωτοβολταϊκών πλαισίων σε στέγες καλυμμένες με τραπεζοειδή λαμαρίνα. Κατασκευασμένο από κράμα αλουμινίου 6060, το προφίλ συνδυάζει υψηλή αντοχή στη διάβρωση με καλή μηχανική αντοχή, εξασφαλίζοντας την ανθεκτικότητα της εγκατάστασης καθ' όλη τη διάρκεια λειτουργίας της. Το προφίλ τοποθετείται στην κορυφή της κυματοειδούς μορφής της τραπεζοειδούς λαμαρίνας, και το ύψος του εξασφαλίζει ελεύθερη ροή αέρα κάτω από το πλαίσιο — η φυσική ψύξη των πλαισίων βελτιώνει την απόδοσή τους και τα διαχωρίζει από τη θερμαινόμενη επιφάνεια της στέγης. Το άνω κανάλι στήριξης επιτρέπει τη στερέωση μεσαίων και ακραίων σφιγκτήρων με χρήση εξαγωνικών βιδών και τετράγωνων παξιμαδιών, προσφέροντας στο συνεργείο εγκατάστασης ευελιξία στην τοποθέτηση των πλαισίων.

Βασικά πλεονεκτήματα για τον εγκαταστάτη

Εγκατάσταση σε στέγη από τραπεζοειδή λαμαρίνα

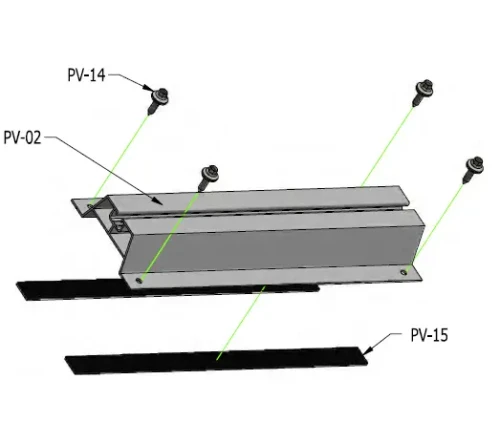

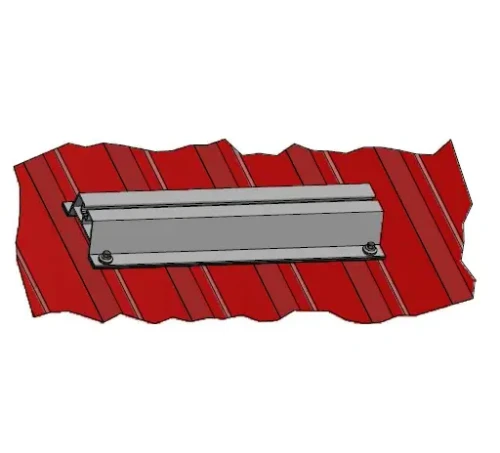

Η γέφυρα τραπεζοειδούς λαμαρίνας τοποθετείται απευθείας στην κορυφή της κυματοειδούς μορφής της τραπεζοειδούς λαμαρίνας. Το στεγανοποιητικό EPDM εξασφαλίζει στεγανή εφαρμογή του προφίλ στην επιφάνεια και προστατεύει τη λαμαρίνα από φθορά στο σημείο στήριξης. Οι οπές για τις βίδες στήριξης του προφίλ στην κατασκευή της στέγης διανοίγονται επί τόπου στο εργοτάξιο — έτσι ο εγκαταστάτης προσαρμόζει την απόσταση στο συγκεκριμένο προφίλ λαμαρίνας. Τα φωτοβολταϊκά πλαίσια στερεώνονται στο άνω κανάλι της γέφυρας με μεσαίους ή ακραίους σφιγκτήρες.

Συμβατότητα με το σύστημα σφιγκτήρων

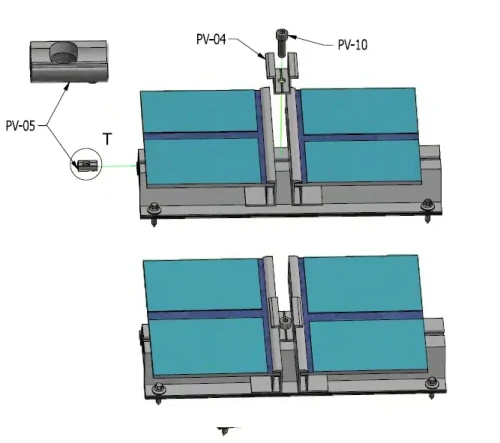

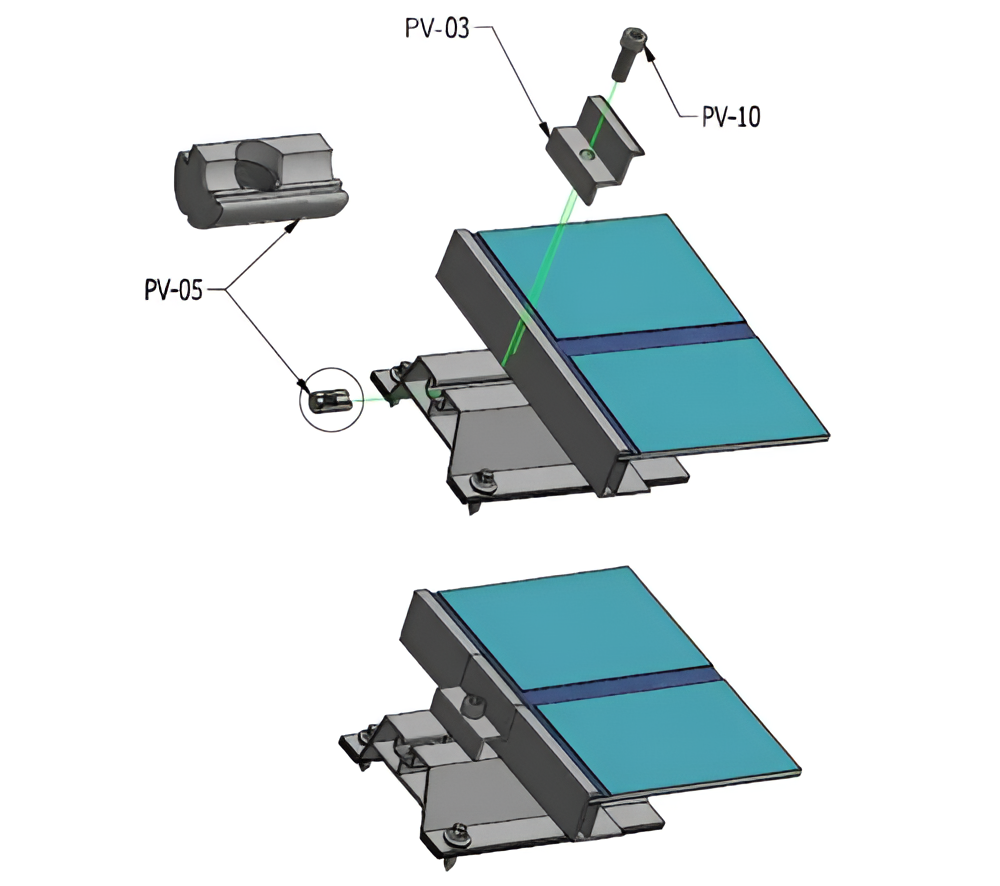

Το προφίλ συνεργάζεται με ευρεία γκάμα εξαρτημάτων στήριξης. Οι μεσαίοι και ακραίοι σφιγκτήρες τοποθετούνται στο άνω κανάλι της ράγας, και τα τετράγωνα παξιμάδια με εξαγωνική κεφαλή τα ασφαλίζουν στην επιθυμητή θέση. Τα παρακάτω σχέδια παρουσιάζουν ενδεικτικές διαμορφώσεις με χρήση ακραίων και μεσαίων σφιγκτήρων.

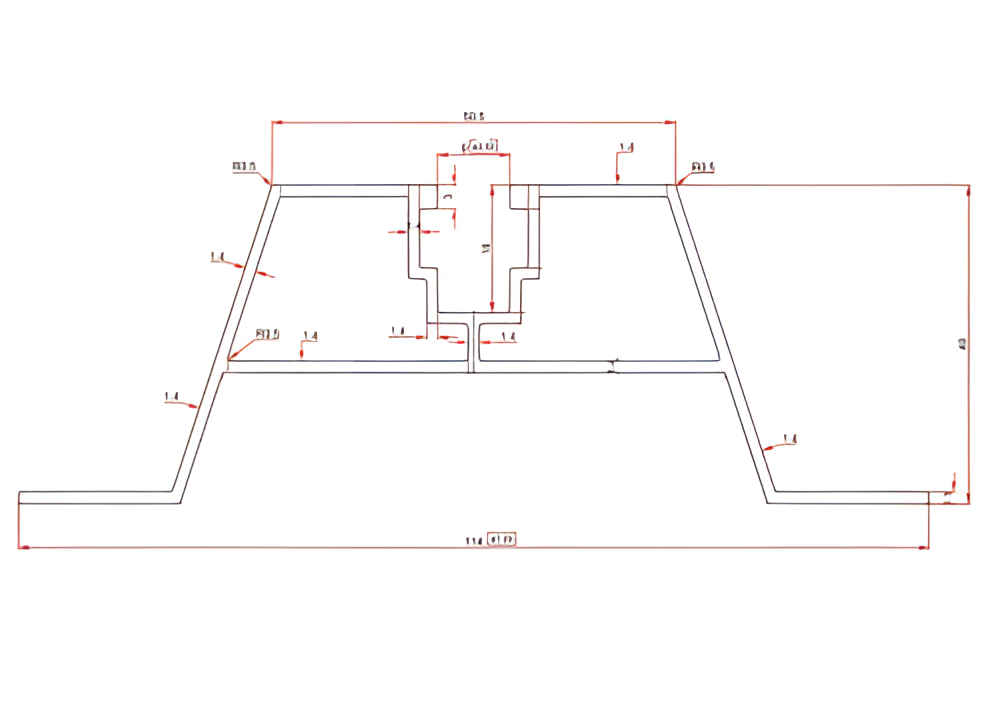

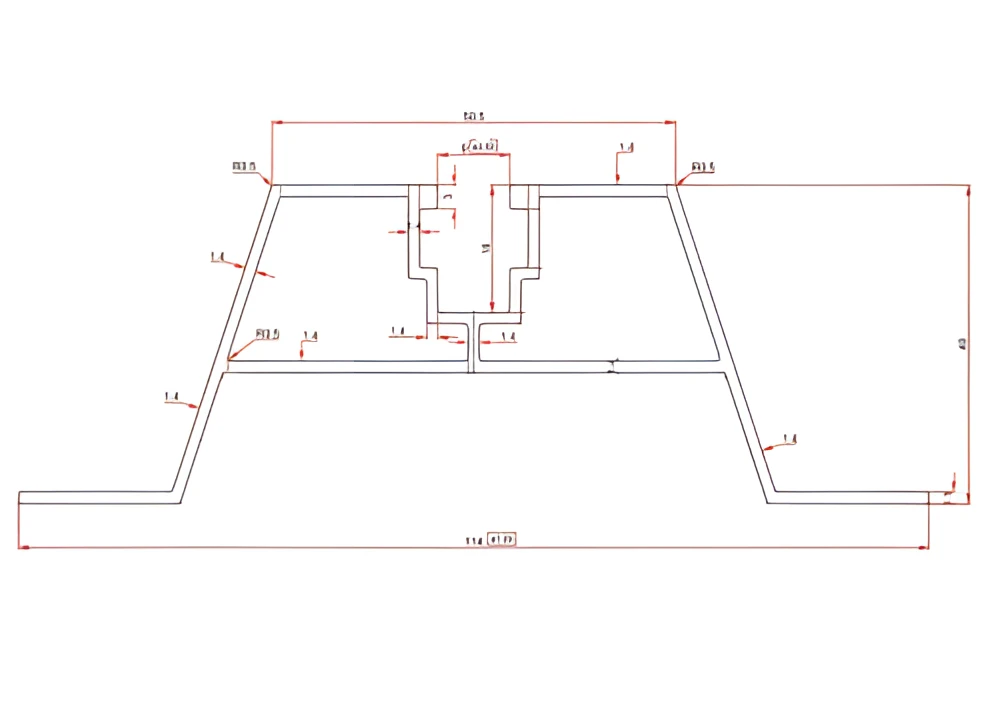

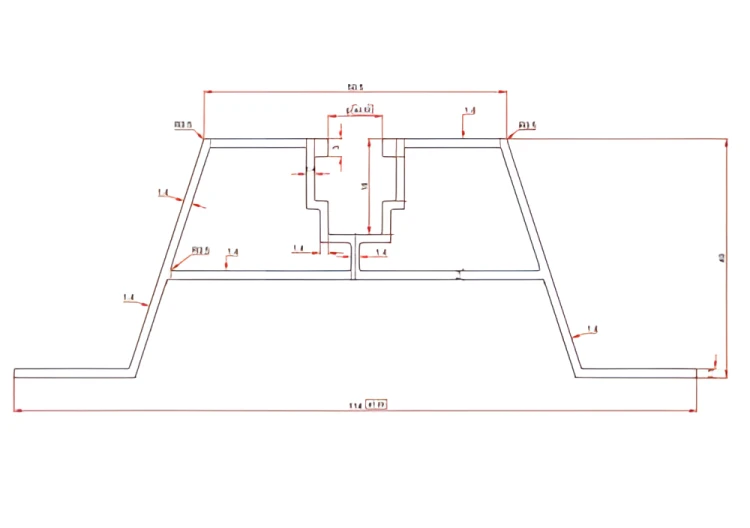

Η κατασκευή του προφίλ βασίζεται σε συμμετρική τραπεζοειδή διατομή με κεντρικό κανάλι στήριξης στο επάνω μέρος. Η μεγάλη επιφάνεια επαφής με τη λαμαρίνα εξασφαλίζει σταθερότητα, ενώ το ομοιόμορφο πάχος τοιχωμάτων εγγυάται κατάλληλη ακαμψία διατηρώντας παράλληλα χαμηλό βάρος. Η ομοιόμορφη κατανομή φορτίων επιτρέπει τη στερέωση σφιγκτήρων σε οποιοδήποτε σημείο κατά μήκος του καναλιού.
