Αλουμινένιο προφίλ στήριξης φωτοβολταϊκών 40×40 mm / 665 cm – ράγα για βίδες σφυροκέφαλες M10

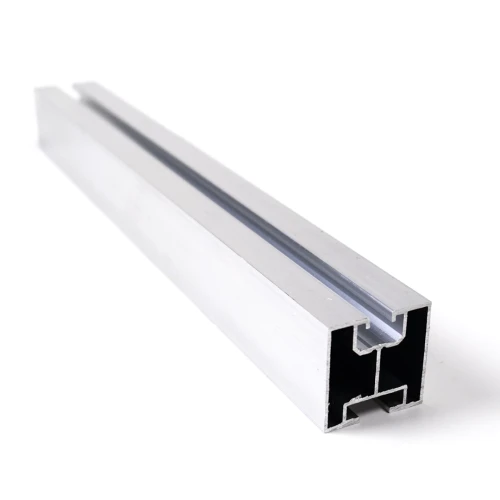

Το προφίλ στήριξης PV 40×40 mm με μήκος 665 cm είναι μια ανθεκτική αλουμινένια ράγα σχεδιασμένη για την κατασκευή υποκατασκευών φωτοβολταϊκών πλαισίων σε επικλινείς στέγες. Κατασκευασμένο από κράμα αλουμινίου 6060, συνδυάζει χαμηλό ίδιο βάρος με καλή μηχανική αντοχή και φυσική ανθεκτικότητα στη διάβρωση. Το προφίλ διαθέτει δύο ανεξάρτητα κανάλια στήριξης — το άνω χρησιμεύει για τη στερέωση των clamp που συγκρατούν τα πάνελ, ενώ το κάτω για τη σύνδεση της ράγας με γάντζους στέγης, προσαρμογείς ή τριγωνικές βάσεις. Αυτή η δικάναλη διάταξη απλοποιεί σημαντικά την τοποθέτηση — ο εγκαταστάτης εργάζεται αποκλειστικά από πάνω, χωρίς να χρειάζεται πρόσβαση στο κάτω μέρος του προφίλ. Το μήκος της ράγας μπορεί επιπλέον να αυξηθεί με τη χρήση συνδέσμων προφίλ (πωλούνται ξεχωριστά), κάτι που επιτρέπει την ευέλικτη προσαρμογή της κατασκευής στις διαστάσεις της στέγης. Το προφίλ διατίθεται επίσης σε ανοδιωμένη μαύρη έκδοση, που παρέχει πρόσθετη προστασία της επιφάνειας και αισθητική εμφάνιση σε στέγες με σκούρα κάλυψη.

Βασικά πλεονεκτήματα για τον εγκαταστάτη

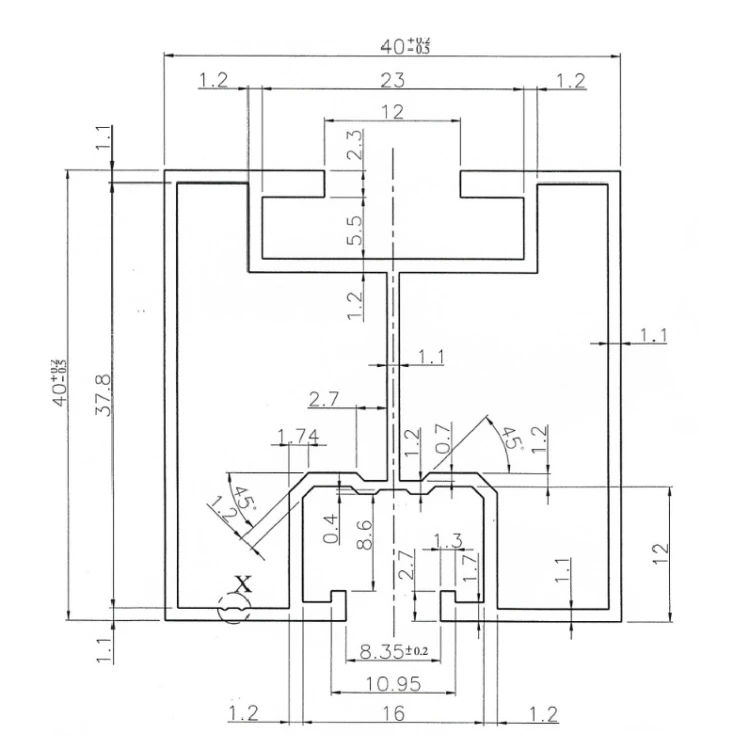

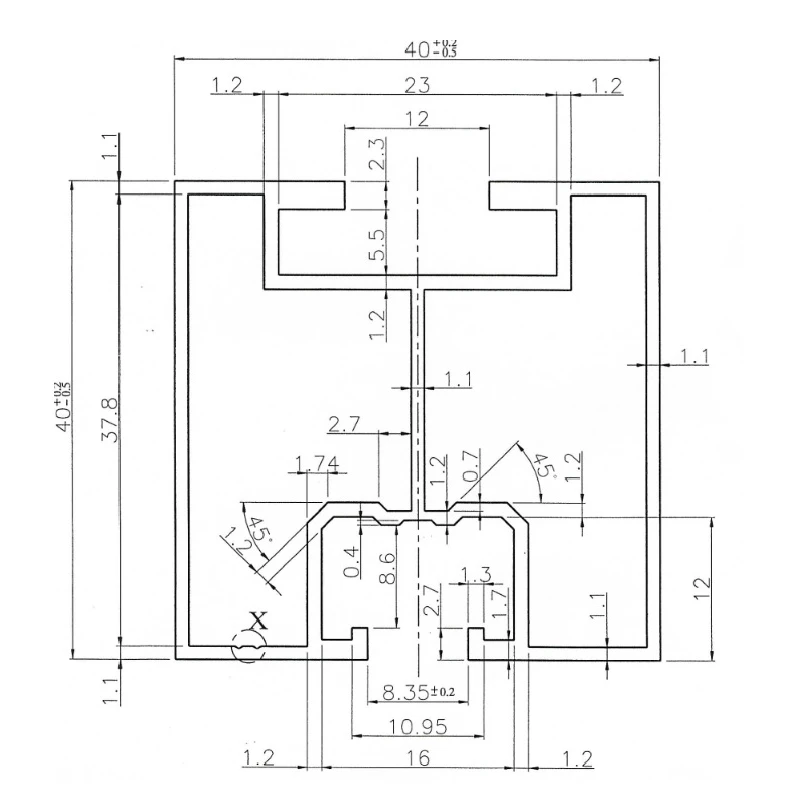

Η διατομή του προφίλ έχει σχεδιαστεί με γνώμονα την βέλτιστη κατανομή των φορτίων και την ευκολία τοποθέτησης. Το άνω κανάλι — πλατύτερο, με εγκοπή που επιτρέπει την εισαγωγή παξιμαδιών — χρησιμεύει για τη στερέωση των μεσαίων και ακραίων κολάρων που συγκρατούν τα πάνελ PV. Το κάτω κανάλι, με στενότερη υποδοχή, προορίζεται για τη σύνδεση του προφίλ με στοιχεία της υποκατασκευής στέγης. Τα τοιχώματα του προφίλ έχουν πάχος επιλεγμένο έτσι ώστε να εξασφαλίζουν στιβαρότητα σε ολόκληρη τη ράγα, διατηρώντας παράλληλα την ελαφρότητα. Στο τεχνικό σχέδιο διακρίνονται επίσης φάσεις υπό γωνία 45° στις εσωτερικές ακμές, που διευκολύνουν την εισαγωγή των στοιχείων σύνδεσης στα κανάλια.

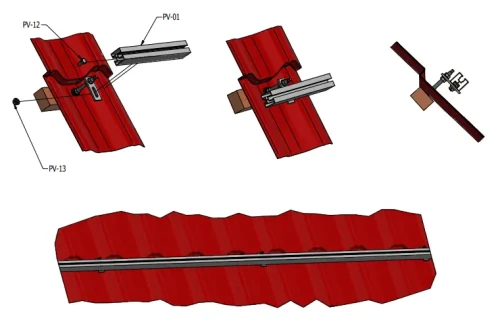

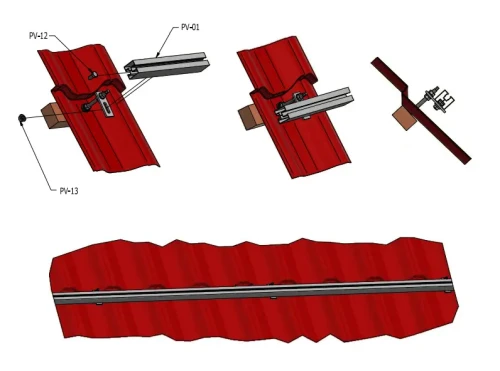

Στην εικόνα παρουσιάζεται ένα τυπικό σχήμα εγκατάστασης σε στέγη καλυμμένη με λαμαρινοκέραμο. Ο γάντζος στέγης, στερεωμένος στο ζευκτό, συγκρατεί το προφίλ, ενώ τα clamp που είναι τοποθετημένα στο άνω κανάλι της ράγας συγκρατούν τα φωτοβολταϊκά πάνελ. Χάρη στη χρήση σφυροκέφαλων βιδών στο κάτω κανάλι, το προφίλ μπορεί να τοποθετηθεί με ακρίβεια κατά μήκος του γάντζου χωρίς να χρειάζεται διάτρηση επιπλέον οπών — αρκεί να εισάγετε τη βίδα στο κανάλι και να τη μετακινήσετε στην επιθυμητή θέση πριν τη σύσφιξη.
