Αλουμινένιο τραπεζοειδές γεφύρι H100 L330 με παρέμβυσμα EPDM 2 mm για τοποθέτηση PV
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή

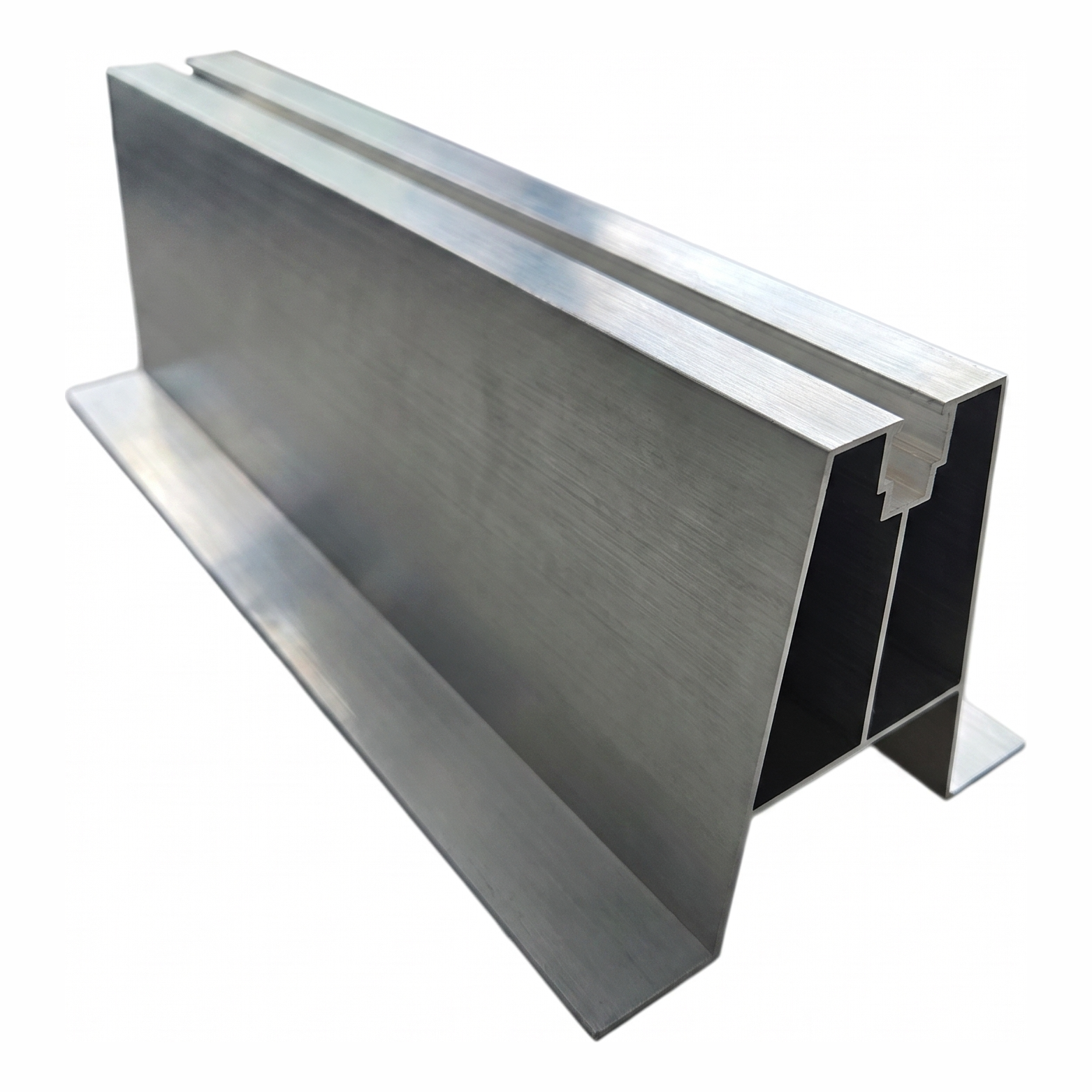

Τραπεζοειδής αλουμινένια γέφυρα H100 L330 με παρέμβυσμα EPDM 2 mm για εγκατάσταση PV
Η τραπεζοειδής αλουμινένια γέφυρα H100 L330 είναι ένας έτοιμος προσαρμογέας στέγης σχεδιασμένος για τη στερέωση φωτοβολταϊκών κατασκευών σε στέγες καλυμμένες με τραπεζοειδή λαμαρίνα. Χάρη στο εργοστασιακό παρέμβυσμα EPDM πάχους 2 mm, η γέφυρα εξασφαλίζει στεγανή εφαρμογή στο κύμα της λαμαρίνας, εξαλείφοντας την ανάγκη για πρόσθετη στεγανοποίηση και επιταχύνοντας σημαντικά την εγκατάσταση.
Το προφίλ είναι κατασκευασμένο από αλουμίνιο με τυπική ανοδίωση, γεγονός που εγγυάται υψηλή αντοχή στη διάβρωση και μακροχρόνια αντοχή σε εξωτερικές συνθήκες. Το τραπεζοειδές σχήμα της διατομής αντιστοιχεί τέλεια στη γεωμετρία των δημοφιλών τραπεζοειδών λαμαρινών στέγης — η γέφυρα στηρίζεται σταθερά στις κορυφές του κύματος, μεταφέροντας τα φορτία ομοιόμορφα στον φέροντα οργανισμό της στέγης.
Το επάνω τμήμα του προφίλ διαθέτει κανάλι στερέωσης με πλάτος ανοίγματος 9 mm και βάθος 16 mm, που επιτρέπει την γρήγορη στερέωση ράγων εγκατάστασης ή σφιγκτήρων με αγκιστρωτές βίδες ή μανδαλωτά παξιμάδια. Αυτή η λύση επιτρέπει ευέλικτη τοποθέτηση των στοιχείων της φωτοβολταϊκής κατασκευής χωρίς την ανάγκη ανοίγματος πρόσθετων οπών.

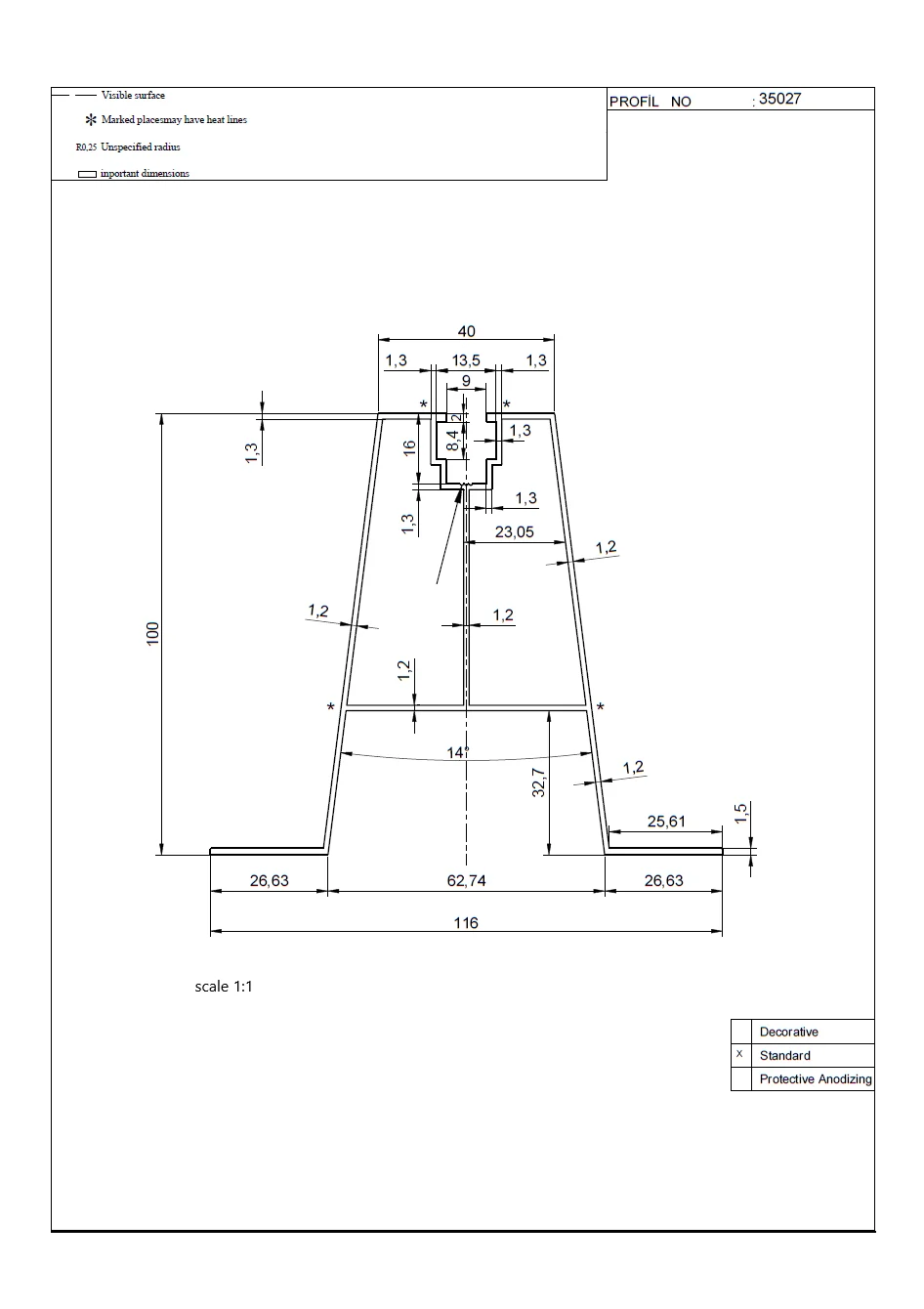

Διαστάσεις και γεωμετρία προφίλ
- Μήκος γέφυρας: 330 mm
- Συνολικό ύψος: 100 mm
- Συνολικό πλάτος βάσης: 116 mm
- Πλάτος επάνω πλατφόρμας: 40 mm
- Εσωτερικό πλάτος βάσης: 62,74 mm
- Πλάτος πλευρικών πτερυγίων: 26,63 mm (έκαστο)
- Γωνία κλίσης πλευρικών τοιχωμάτων: 14°
Κανάλι στερέωσης (επάνω τμήμα προφίλ)
- Πλάτος εισόδου ανοίγματος: 9 mm
- Εσωτερικό πλάτος καναλιού: 13,5 mm
- Βάθος καναλιού: 16 mm
- Βάθος κάτω θαλάμου καναλιού: 8,4 mm
- Πάχος χείλους καναλιού: 2 mm
Πάχη τοιχωμάτων και κατασκευή
- Πάχος πλευρικών τοιχωμάτων: 1,2 mm
- Πάχος εσωτερικού διαδρόμου: 1,2 mm
- Πάχος τοιχωμάτων επάνω πλατφόρμας: 1,3 mm
- Πάχος πτερυγίου βάσης: 1,5 mm
- Αόριστη ακτίνα: R0,25 mm
- Ύψος έως εσωτερικό διάδρομο: 32,7 mm
Παράμετροι προϊόντος
- Υλικό προφίλ: αλουμίνιο (τυπική ανοδίωση)
- Παρέμβυσμα: EPDM 2 mm
- Βάρος: 0,438 kg
- Συνολικές διαστάσεις: L 330 × H 100 mm
Η τραπεζοειδής γέφυρα είναι απαραίτητο στοιχείο σύνδεσης της τραπεζοειδούς λαμαρίνας στέγης με τη φέρουσα κατασκευή των φωτοβολταϊκών πάνελ. Χάρη στο παρέμβυσμα EPDM, προστατεύει την επικάλυψη της στέγης από διείσδυση νερού στα σημεία στερέωσης, ενώ η αλουμινένια κατασκευή δεν επιβαρύνει σημαντικά τη στέγη. Η καθολική γεωμετρία κάνει το προφίλ κατάλληλο για τις πιο δημοφιλείς τραπεζοειδείς λαμαρίνες που χρησιμοποιούνται στη βιομηχανική και αποθηκευτική δόμηση.
