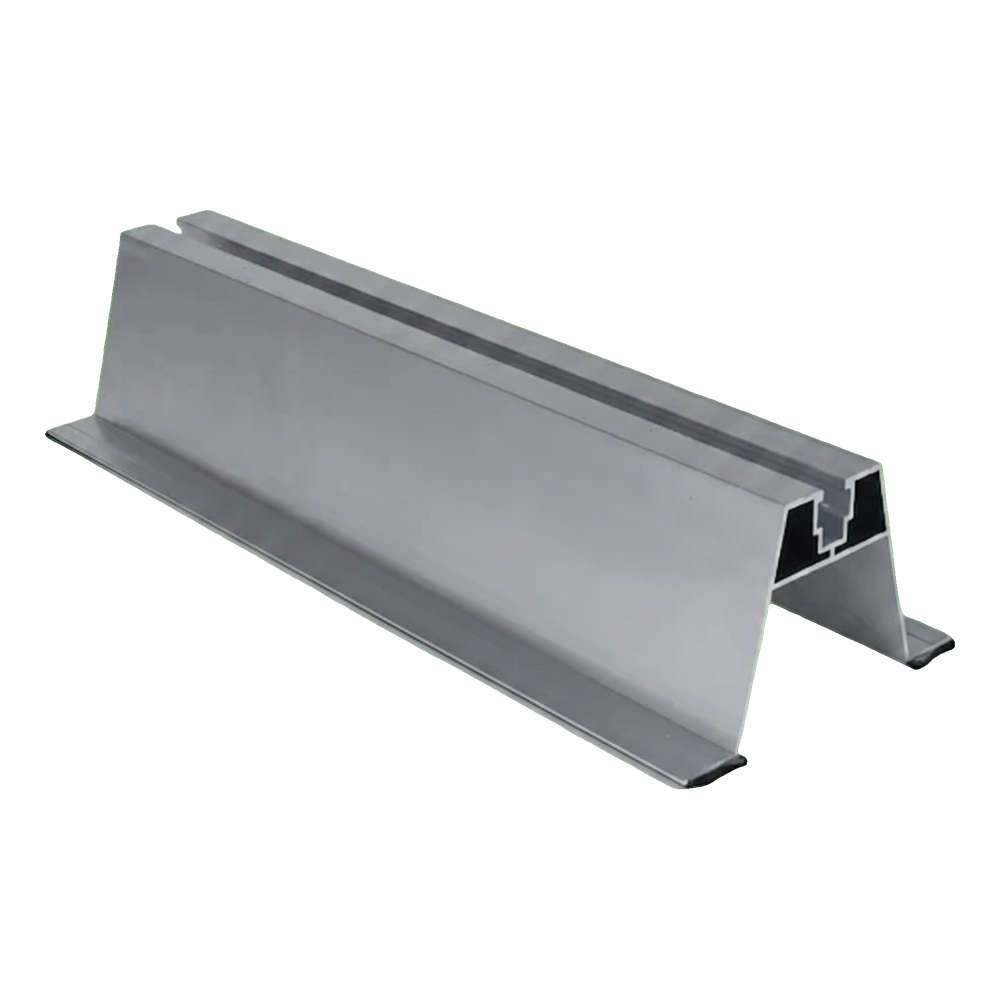

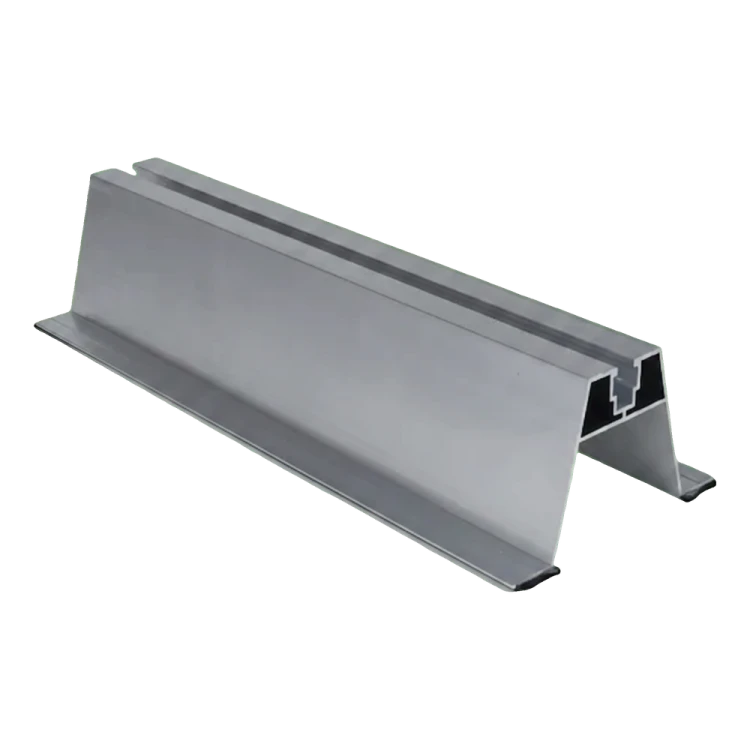

Αλουμινένιο τραπεζοειδές γεφύρωμα στήριξης H-70 με EPDM 330 mm – τύπος 2 για τραπεζοειδές φύλλο
Αφήστε αξιολόγηση για το προϊόν
Τραπεζοειδές γεφύρωμα στήριξης από αλουμίνιο H-70 με EPDM, τύπος 2, για τραπεζοειδές φύλλο. Διατομή 114 × 70 mm, μήκος 330 mm, πάχος τοιχώματος 1,5 mm, βάρος 1,262 kg/m. Κανάλι τοποθέτησης 40 mm, οπή 9 mm. Αλουμίνιο 6060, στεγανοποιητικό EPDM στα πέλματα. Οι οπές στερέωσης διανοίγονται επιτόπου.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Επιλέξτε παραλλαγή:
Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή
Ποσότητα
Κωδικός προϊόντος:
Περιγραφή
Αλουμινένιο τραπεζοειδές γεφύρωμα στήριξης H-70 με EPDM 330 mm – τύπος 2 για τραπεζοειδές φύλλο
Το τραπεζοειδές γεφύρωμα στήριξης H-70 με EPDM είναι ένα προφίλ στήριξης από αλουμίνιο, σχεδιασμένο για την απευθείας στερέωση φωτοβολταϊκών πάνελ σε στέγες καλυμμένες με τραπεζοειδές φύλλο. Η παραλλαγή τύπος 2 προορίζεται για ψηλότερες συνδέσεις στέγης — το ύψος του προφίλ εξασφαλίζει ελεύθερη ροή αέρα κάτω από τα πάνελ, επιτρέποντας τη φυσική τους ψύξη και την απόσταση από τη θερμαινόμενη επιφάνεια της στέγης. Το προφίλ διαθέτει επάνω κανάλι τοποθέτησης, στο οποίο στερεώνονται οι μεσαίοι και ακραίοι σφιγκτήρες με βίδες εξάγωνης υποδοχής και τετράγωνα παξιμάδια. Στα πέλματα του προφίλ έχουν τοποθετηθεί στεγανοποιητικά EPDM, τα οποία απορροφούν τους κραδασμούς, προστατεύουν την επικάλυψη του φύλλου από γρατζουνιές και στεγανοποιούν το σημείο επαφής με την επικάλυψη της στέγης. Οι οπές για τις βίδες στερέωσης στο φύλλο διανοίγονται επιτόπου στο εργοτάξιο — έτσι ο εγκαταστάτης προσαρμόζει την απόσταση των οπών στην απόσταση των κορυφογραμμών του τραπεζοειδούς φύλλου.
Πλεονεκτήματα για το συνεργείο εγκατάστασης
- Το ύψος 70 mm αποστασιοποιεί το πάνελ από τη στέγη — καλύτερος αερισμός και χαμηλότερες θερμοκρασίες λειτουργίας των πάνελ
- Το στεγανοποιητικό EPDM στα πέλματα προστατεύει την επικάλυψη του φύλλου και βελτιώνει την πρόσφυση του προφίλ
- Το κανάλι τοποθέτησης είναι συμβατό με μεσαίους και ακραίους σφιγκτήρες — ένα ενιαίο, ευέλικτο σύστημα στήριξης
- Οι οπές στερέωσης διανοίγονται επιτόπου, γεγονός που επιτρέπει την προσαρμογή του γεφυρώματος σε οποιοδήποτε προφίλ τραπεζοειδούς φύλλου
- Αλουμίνιο 6060 ανθεκτικό στη διάβρωση — λειτουργία χωρίς συντήρηση καθ' όλη τη διάρκεια ζωής της εγκατάστασης

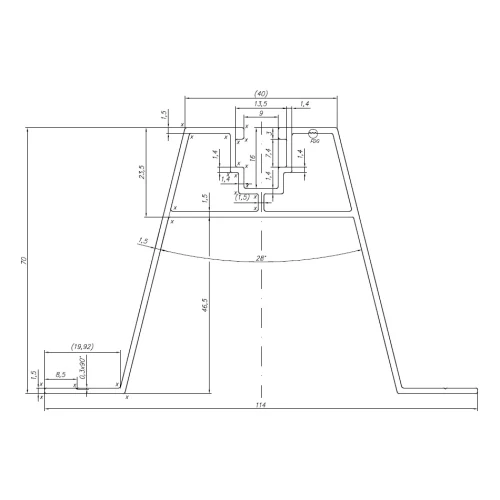

Το σχέδιο διατομής παρουσιάζει το τραπεζοειδές σχήμα του προφίλ με πλατιά βάση και κανάλι τοποθέτησης στην κορυφή. Η λεπτομέρεια στην κάτω αριστερή γωνία δείχνει τη διατομή του στεγανοποιητικού EPDM τοποθετημένου στο πέλμα του προφίλ. Όλες τις διαστάσεις διατομής θα τις βρείτε στον πίνακα προδιαγραφών παρακάτω.
