Αλουμινένιο τραπεζοειδές γεφύρωμα H40 L330 με παρέμβυσμα EPDM 2 mm για τοποθέτηση PV
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή
Αλουμινένιο τραπεζοειδές γεφύρωμα H40 L330 με παρέμβυσμα EPDM 2 mm για τοποθέτηση PV

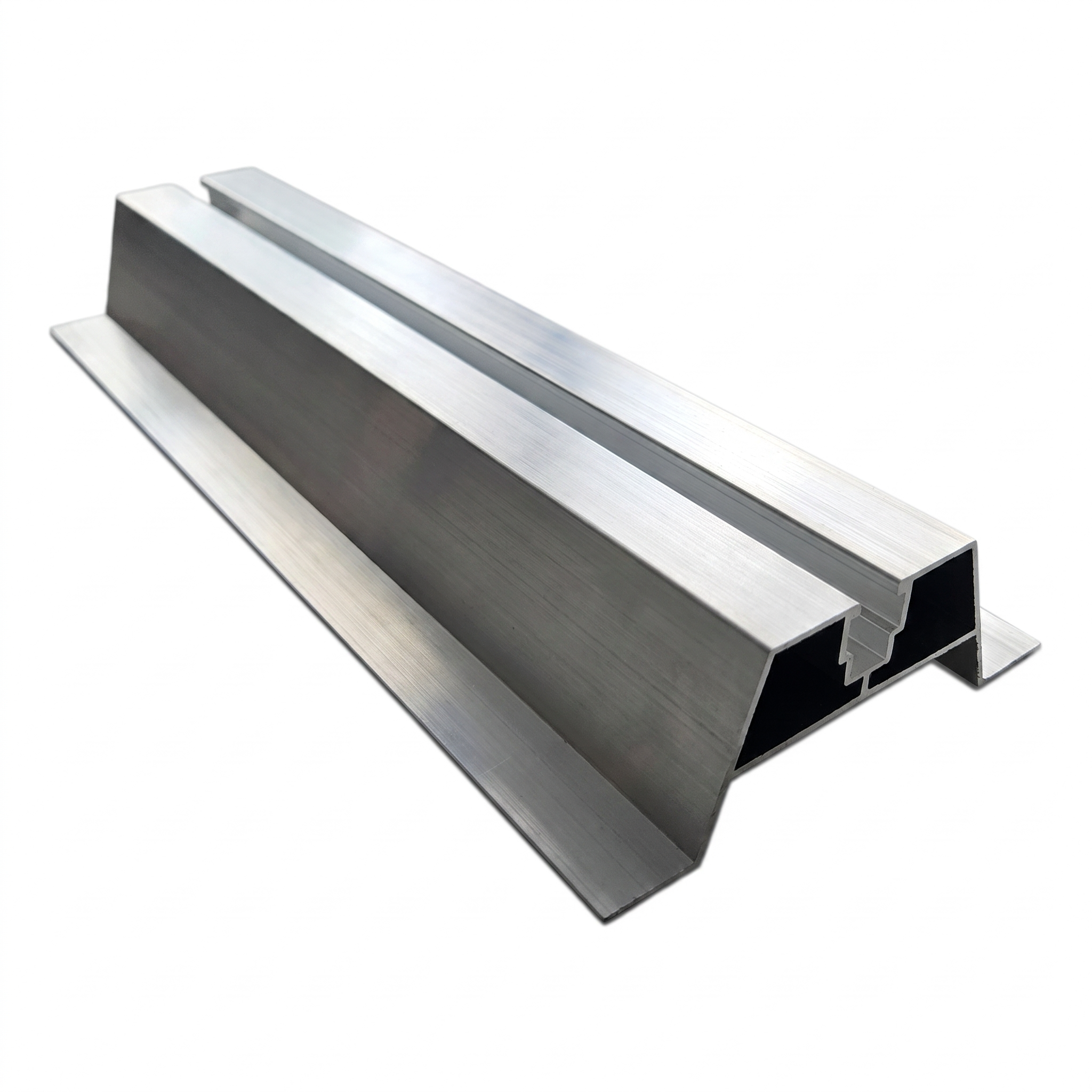

Το αλουμινένιο τραπεζοειδές γεφύρωμα με παρέμβυσμα EPDM είναι ένας επαγγελματικός προσαρμογέας οροφής σχεδιασμένος για την τοποθέτηση φωτοβολταϊκών κατασκευών σε τραπεζοειδείς λαμαρίνες. Χάρη στο προφίλ ύψους 40 mm, το γεφύρωμα αναπαράγει πιστά το σχήμα του κύματος της λαμαρίνας, παρέχοντας σταθερή και στεγανή βάση για τις ράγες στήριξης PV. Συνοδεύεται από παρέμβυσμα καουτσούκ EPDM πάχους 2 mm, το οποίο αποσβένει τους κραδασμούς, αντισταθμίζει ανωμαλίες και προστατεύει την επίστρωση της λαμαρίνας από φθορές.
Βασικά πλεονεκτήματα για τον εγκαταστάτη
- Ενσωματωμένο κανάλι στήριξης – επιτρέπει γρήγορη συναρμολόγηση ραγών με ολισθαίνουσες βίδες χωρίς πρόσθετα εξαρτήματα
- Τυπική ανοδίωση – ανθεκτική αντιδιαβρωτική προστασία αλουμινίου που εξασφαλίζει πολυετή αντοχή στις καιρικές συνθήκες
- Παρέμβυσμα EPDM 2 mm συμπεριλαμβάνεται – εξαλείφει την γαλβανική επαφή μεταξύ αλουμινίου και χαλύβδινης λαμαρίνας και εξασφαλίζει στεγανότητα της σύνδεσης
- Βάρος μόλις 0,315 kg – δεν επιβαρύνει την κατασκευή της οροφής και διευκολύνει τη μεταφορά στο εργοτάξιο

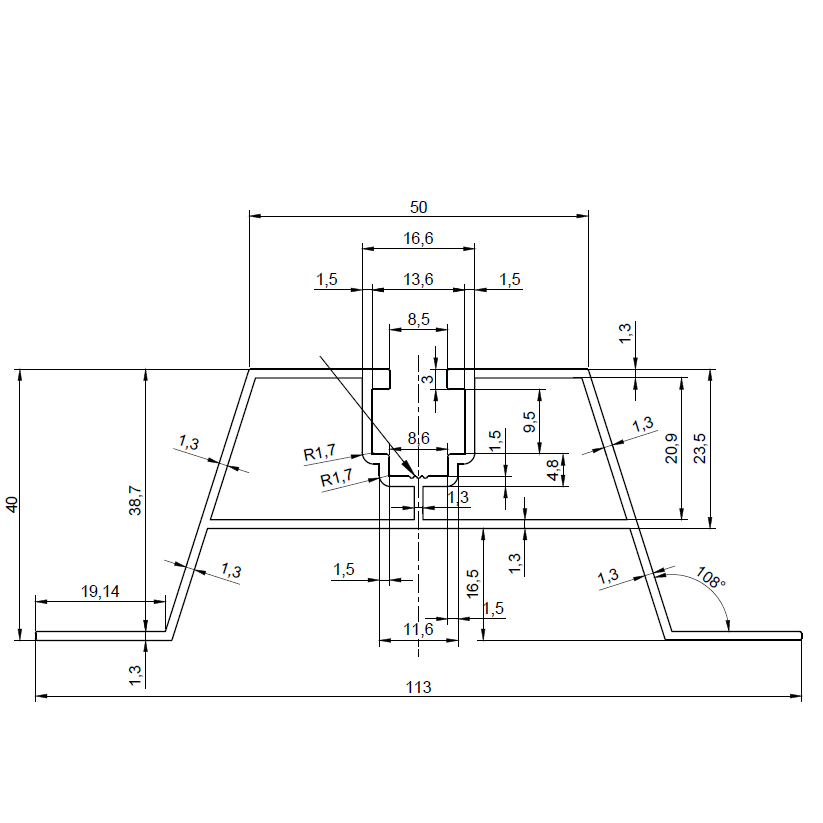

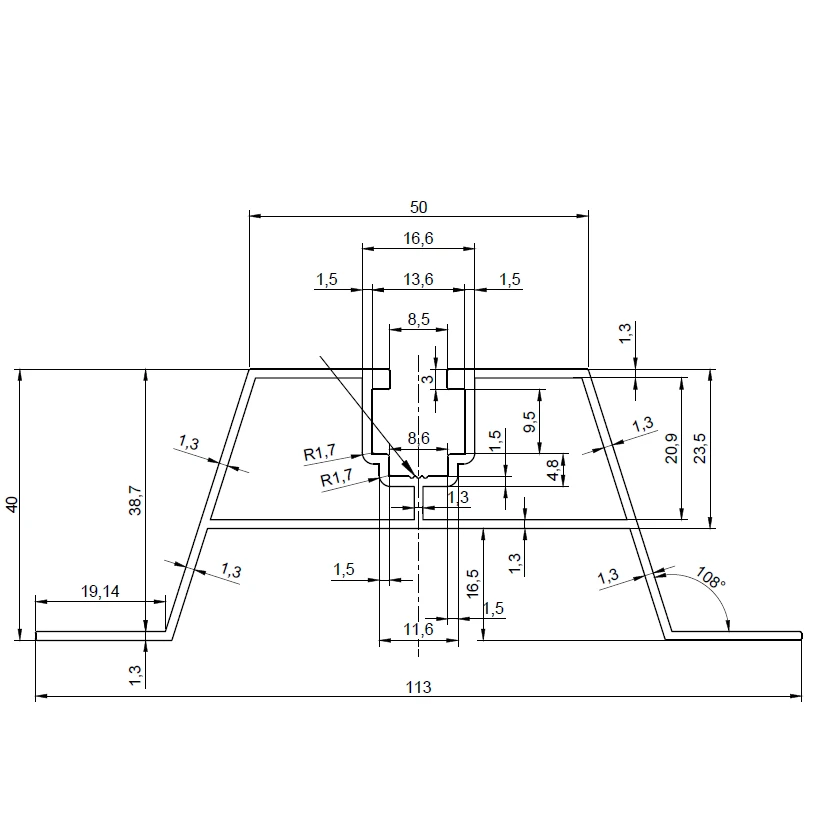

Διαστάσεις και παράμετροι προφίλ (τομή)
- Μήκος γεφυρώματος: 330 mm
- Συνολικό ύψος προφίλ: 40 mm
- Άνω πλάτος (κεφαλή): 50 mm
- Συνολικό πλάτος στη βάση: 113 mm
- Πλάτος πλευρικών ποδιών: 19,4 mm (αριστερά και δεξιά)
- Πάχος πλευρικών τοιχωμάτων: 1,3 mm
- Πάχος άνω τοιχωμάτων: 1,3 mm
- Κανάλι στήριξης – άνοιγμα: 8,5 mm, εσωτερικό πλάτος: 13,6 mm
Γενικά στοιχεία
- Υλικό προφίλ: αλουμίνιο με τυπική ανοδίωση
- Παρέμβυσμα: EPDM 2 mm
- Βάρος: 0,315 kg
- Εξωτερικές διαστάσεις: 330 × 113 × 40 mm (Μ × Π × Υ)
Το τραπεζοειδές γεφύρωμα αποτελεί απαραίτητο στοιχείο του συστήματος στήριξης PV σε οροφές από τραπεζοειδή λαμαρίνα. Η συμμετρική κατασκευή του με εσωτερικό ενισχυτικό εγκάρσιο τμήμα εξασφαλίζει ομοιόμορφη μεταφορά φορτίων από τη ράγα στήριξης στο κύμα της λαμαρίνας. Τα σημεία που επισημαίνονται στο σχέδιο ενδέχεται να εμφανίζουν θερμικά ίχνη από τη διαδικασία εξέλασης – αυτό αποτελεί φυσιολογικό χαρακτηριστικό παραγωγής που δεν μειώνει τις αντοχές του προφίλ.
