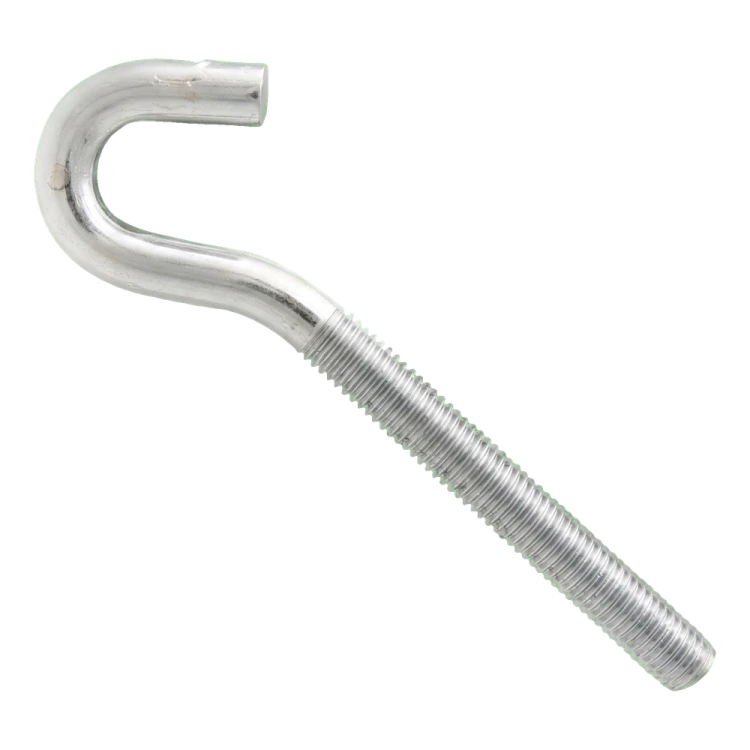

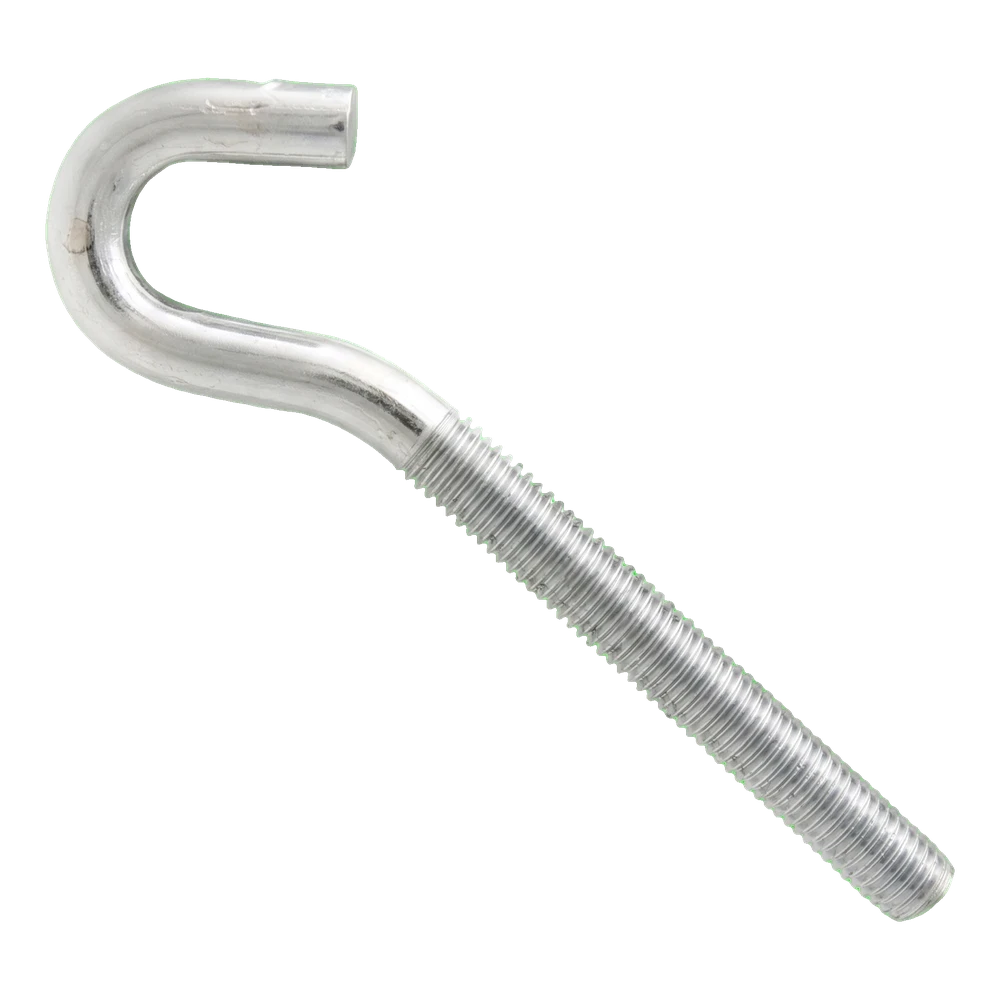

Ανοιχτός βιδωτός γάντζος με μετρικό σπείρωμα γαλβανισμένος M8×160 mm

Ράβδος με σπείρωμα που καταλήγει σε ανοιχτό γάντζο – για βίδωμα σε μετρικό σπείρωμα και γρήγορη ανάρτηση στοιχείων· χάλυβας κλάσης αντοχής 5.8, ηλεκτρολυτική επιψευδαργύρωση

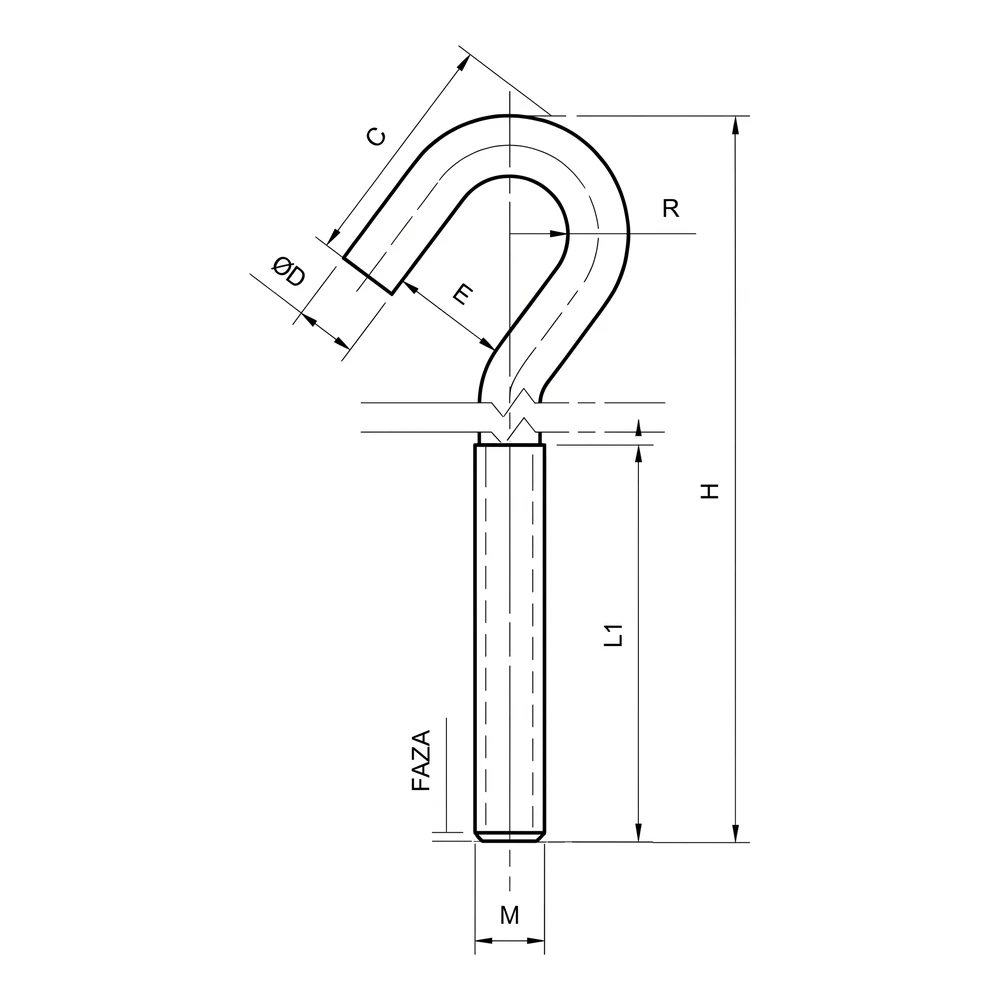

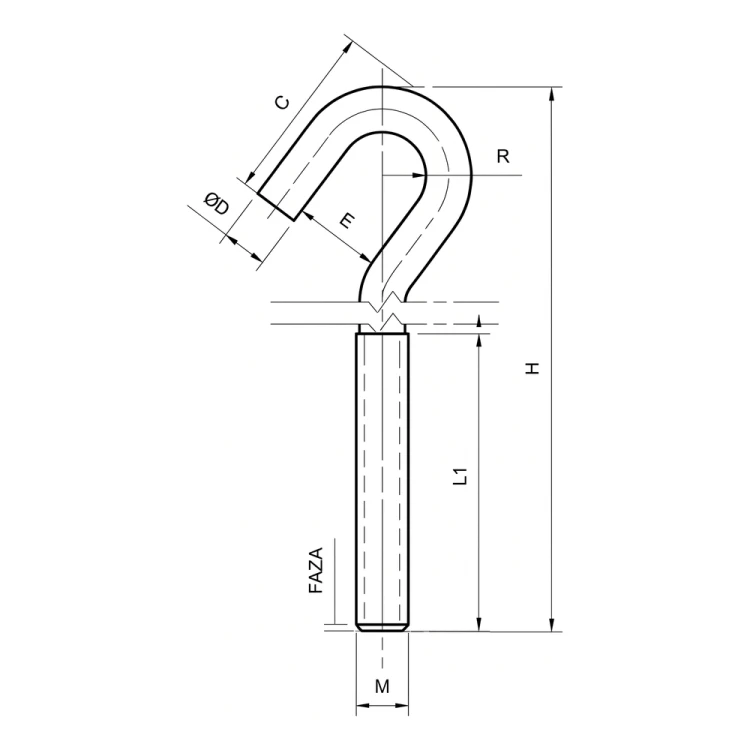

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Ο ανοιχτός βιδωτός γάντζος με μετρικό σπείρωμα είναι μια ράβδος με σπείρωμα που καταλήγει σε ανοιχτό γάντζο. Χρησιμοποιείται για βίδωμα σε μετρικό σπείρωμα και γρήγορη ανάρτηση στοιχείων που πρέπει να αφαιρούνται εύκολα.

Η ένδειξη M8 δηλώνει το σπείρωμα του γάντζου — ταιριάζει σε χιτώνιο αγκυρίου, παξιμάδι ή οπή με το ίδιο εσωτερικό σπείρωμα. Το συνολικό μήκος H είναι 160 mm και μετριέται από το άκρο του σπειρώματος έως το πιο απομακρυσμένο σημείο του κεκαμμένου τμήματος. Το L1 είναι το μήκος του σπειρώματος: 120 mm, ενώ το Dz είναι η εξωτερική διάμετρος της καμπύλης: 27 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με τον πίνακα του κατασκευαστή. Βιδώστε τον γάντζο στο βάθος που απαιτεί το στοιχείο με το οποίο συνδέεται και ασφαλίστε το σπείρωμα που προεξέχει από το στοιχείο με κόντρα παξιμάδι. Μετά την τοποθέτηση, προσανατολίστε το άκρο προς την κατεύθυνση δράσης του φορτίου· μην εφαρμόζετε πλευρικό φορτίο στον γάντζο στο σημείο της καμπύλης.

Υλικό: χάλυβας, κλάση αντοχής: 5.8, επίστρωση: ηλεκτρολυτικό γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν παρέχει τη φέρουσα ικανότητα του γάντζου — το επιτρεπόμενο φορτίο εξαρτάται από το υπόστρωμα και τον τρόπο στερέωσης και καθορίζεται από τη μελέτη ή τον κατασκευαστή του αγκυρίου. Μη χρησιμοποιείτε τον γάντζο για ανύψωση φορτίων ή για ασφάλιση προσώπων.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε το σπείρωμα του στοιχείου σύνδεσης ώστε να ταιριάζει με το M8 – αγκύριο, παξιμάδι ή χιτώνιο με εσωτερικό σπείρωμα.
• ✓Βιδώστε τον γάντζο στο βάθος που απαιτεί το στοιχείο με το οποίο συνδέεται (διαθέσιμο σπείρωμα: L1 = 120 mm)· ασφαλίστε το σπείρωμα που προεξέχει από το στοιχείο με κόντρα παξιμάδι.
• ✓Μετά την τοποθέτηση, προσανατολίστε το άκρο προς την κατεύθυνση δράσης του φορτίου· μην εφαρμόζετε πλευρικό φορτίο στον γάντζο στο σημείο της καμπύλης.
