Βάση ασφαλείας Hager PV 2P 32A 10x38mm
Αφήστε αξιολόγηση για το προϊόν
Βάση ασφάλειας 2P 32A για θήκες 10x38mm με χαρακτηριστικό gPV. Ονομαστική τάση 690/1000V DC, βαθμός προστασίας IP20. Προορίζεται για φωτοβολταϊκές εγκαταστάσεις σε σειριακή διαμόρφωση.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Επιλέξτε παραλλαγή:
Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή
Ποσότητα
Κωδικός προϊόντος:
Περιγραφή

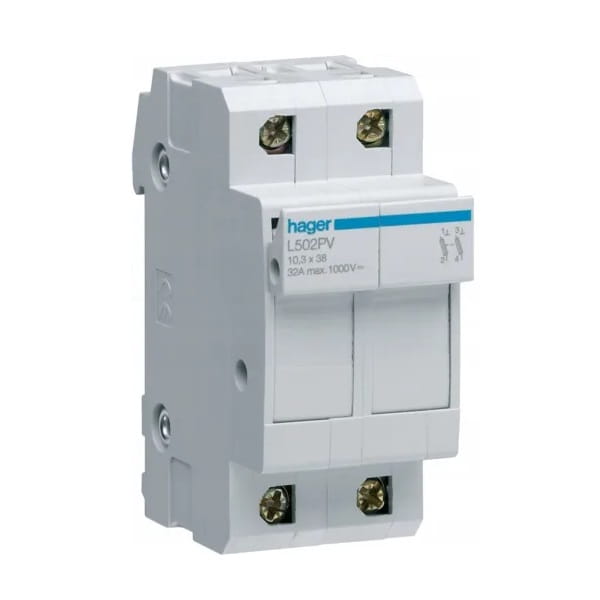

Hager Βάση Ασφάλειας PV 2P 32A 10x38mm
Η βάση ασφάλειας PV 2P 32A 10x38 mm L502PV HAGER είναι προσαρμοσμένη για ασφάλειες διαστάσεων 10 x 38 mm και παρέχει αποτελεσματική προστασία για φωτοβολταϊκές εγκαταστάσεις που λειτουργούν σε σειριακή διαμόρφωση.
Η συσκευή χαρακτηρίζεται από ονομαστικό ρεύμα 32 A και μέγιστη ονομαστική τάση λειτουργίας 690/1000 V DC, γεγονός που την καθιστά κατάλληλη για χρήση σε προηγμένες φωτοβολταϊκές εφαρμογές. Η βάση ασφάλειας Hager L502PV προσφέρει επίσης βαθμό προστασίας IP20, που σημαίνει ότι είναι προστατευμένη από πρόσβαση σε επικίνδυνα μέρη της, όπως χέρια ή στερεά αντικείμενα.
Κατασκευή
| Παράμετρος | Τιμή |
|---|---|
| Αριθμός πόλων | 2 P |
| Διάταξη πόλων | 2 P |
Στοιχεία ελέγχου και ενδείξεις
| Παράμετρος | Τιμή |
|---|---|
| Οπτική ένδειξη | όχι |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστική τάση λειτουργίας Ue (AC) | 690 / 1000 V |
| Τύπος τάσης τροφοδοσίας | DC |
| Συχνότητα | 50/60 Hz |
Τάση
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστική τάση μόνωσης Ui | 690 V |
| Ονομαστική τάση λειτουργίας Un (DC) | 1000 V |
Ρεύμα
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστικό ρεύμα In | 32 A |
| Ονομαστικό ρεύμα στοιχείου ασφάλειας | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Συντελεστής διόρθωσης ρεύματος
| Παράμετρος | Τιμή |
|---|---|
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος σε διάταξη > 10 φάσεων | 0,7 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος για 1-3 φάσεις δίπλα-δίπλα | 1 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος για 4-6 φάσεις δίπλα-δίπλα | 0,9 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος για 7-9 φάσεις δίπλα-δίπλα | 0,85 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος άνω των 40°C | 0,9 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος άνω των 50°C | 0,8 |
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος άνω των 20°C | 1 |
Τεχνικά δεδομένα
| Παράμετρος | Τιμή |
|---|---|
| Συντελεστής διόρθωσης επιτρεπόμενου ρεύματος άνω των 30°C | 0,95 |
Ασφάλεια
| Παράμετρος | Τιμή |
|---|---|
| Χαρακτηριστικό ασφάλειας | gPV |
| Μέγεθος στοιχείου ασφάλειας | 10,3 x 38 |
Συχνότητα
| Παράμετρος | Τιμή |
|---|---|
| Συχνότητα (εύρος έως ETIM) | 50 έως 60 Hz |
Ισχύς
| Παράμετρος | Τιμή |
|---|---|
| Συνολικές απώλειες ισχύος για ονομαστικό ρεύμα | 2,2 W |
Αντοχή
| Παράμετρος | Τιμή |
|---|---|
| Ηλεκτρική αντοχή (αριθμός κύκλων) | 2000 |
| Μηχανική αντοχή (αριθμός κύκλων) | 4000 |
Διαστάσεις
| Παράμετρος | Τιμή |
|---|---|
| Βάθος προϊόντος | 75 mm |
| Ύψος προϊόντος | 77 mm |
| Πλάτος προϊόντος | 35 mm |
Εγκατάσταση / Τοποθέτηση
| Παράμετρος | Τιμή |
|---|---|
| Ροπή σύσφιξης | 2 Nm |
Σύνδεση
| Παράμετρος | Τιμή |
|---|---|
| Διατομή εύκαμπτου αγωγού (πολύκλωνου) στον ακροδέκτη | 0,75 / 10mm |
| Διατομή άκαμπτου αγωγού (μονόκλωνου) στον ακροδέκτη | 1 / 16mm |
Πρότυπο
| Παράμετρος | Τιμή |
|---|---|
| Ευρωπαϊκή οδηγία WEEE | αφορά |
Ασφάλεια
| Παράμετρος | Τιμή |
|---|---|
| Βαθμός προστασίας | IP20 |
Συνθήκες χρήσης
| Παράμετρος | Τιμή |
|---|---|
| Θερμοκρασία λειτουργίας | -25 έως 50 °C |
| Βαθμός μόλυνσης σύμφωνα με IEC 60664 / IEC 60947-2. | 3 |
| Θερμοκρασία αποθήκευσης/μεταφοράς | -25 έως 80 °C |
Θερμοκρασία
| Παράμετρος | Τιμή |
|---|---|
| Θερμοκρασία βαθμονόμησης | 30 °C |
