Βάση γυαλιού 6–10,76 mm τετράγωνη 90° pin 53x45x26 mm AISI 304 σατέν
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Γωνιακός σύνδεσμος γυαλιού 90° τετράγωνος 53×45 mm – ανοξείδωτος χάλυβας AISI 304, σατέν
Ο γωνιακός σύνδεσμος γυαλιού 90° με διαστάσεις 53 × 45 × 26 mm αποτελεί επαγγελματική λύση για τη σύνδεση δύο τζαμιών σε ορθή γωνία σε κιγκλιδώματα και γυάλινες κατασκευές. Κατασκευασμένος από ανοξείδωτο χάλυβα AISI 304 με σατέν φινίρισμα, εξασφαλίζει μακροχρόνια αντοχή στη διάβρωση και αισθητική, σύγχρονη εμφάνιση. Ο σύνδεσμος είναι συμβατός με σκληρυμένο και laminated γυαλί πάχους από 6 έως 10,76 mm, καλύπτοντας τις πιο συνηθισμένες διαμορφώσεις στην κατασκευή.

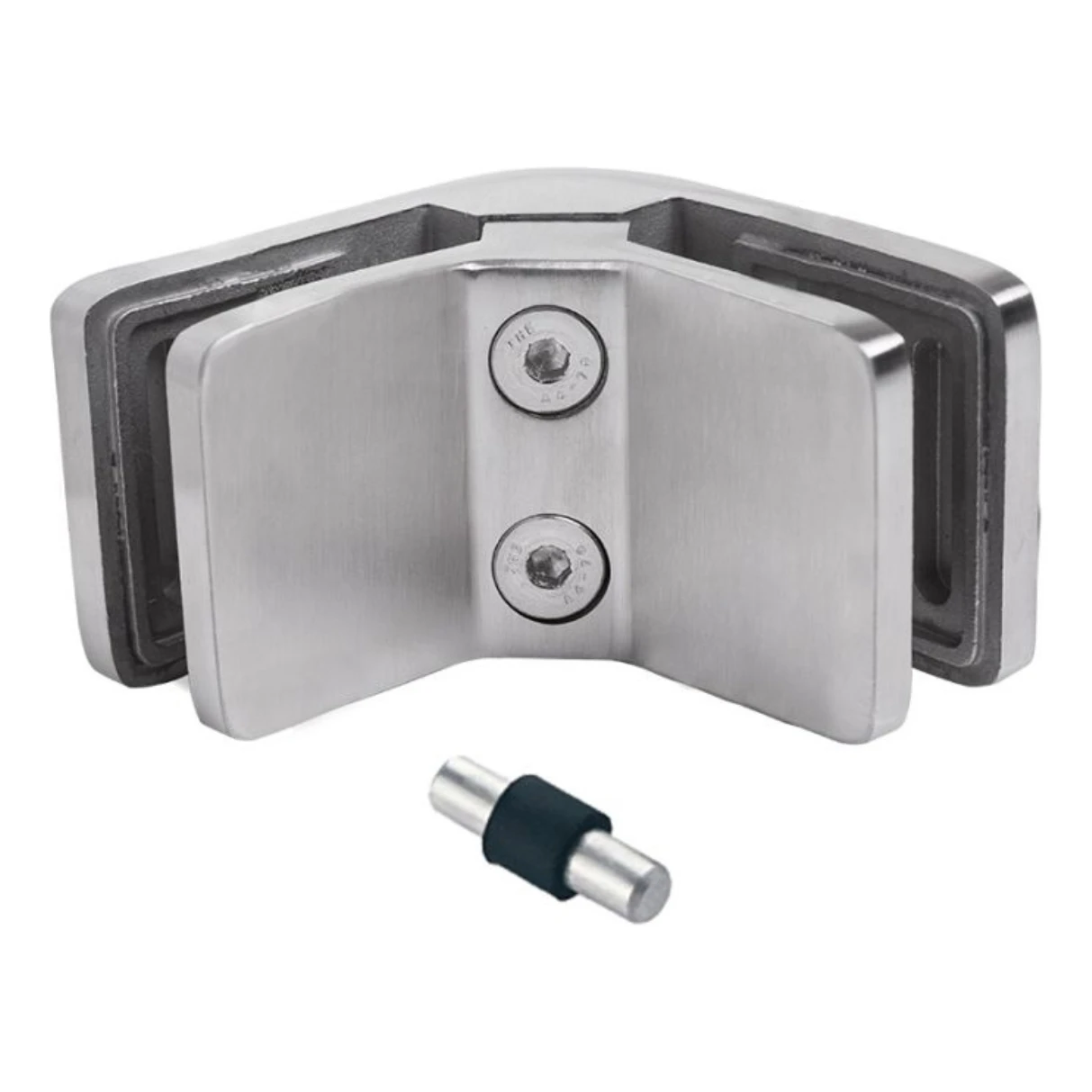

Μαζί με τον σύνδεσμο παρέχεται ασφαλιστικός πείρος με λαστιχένιο κάλυμμα, ο οποίος σταθεροποιεί τη θέση του τζαμιού και αποτρέπει την τυχαία ολίσθησή του. Η κατασκευή του συνδέσμου βασίζεται σε δύο ημίτομα που σφίγγονται με κοχλίες Allen 2×M6, επιτρέποντας ακριβή ρύθμιση της πίεσης χωρίς αποσυναρμολόγηση ολόκληρου του στοιχείου.
Τεχνικές προδιαγραφές
- Τύπος: γωνιακός σύνδεσμος 90° (γυαλί–γυαλί)
- Εξωτερικές διαστάσεις: 53 × 45 mm
- Πλάτος (βάθος): 26 mm
- Υλικό: ανοξείδωτος χάλυβας AISI 304
- Φινίρισμα: σατέν
- Πάχος γυαλιού: 6–10,76 mm (σκληρυμένο ή laminated)
- Στερέωση: 2 × M6 – κοχλίες Allen
- Ασφαλιστικός πείρος: συμπεριλαμβάνεται
- Βάρος: 0,46 kg
- EAN: 5903313207898
Κατασκευαστική λειτουργία και ασφάλεια

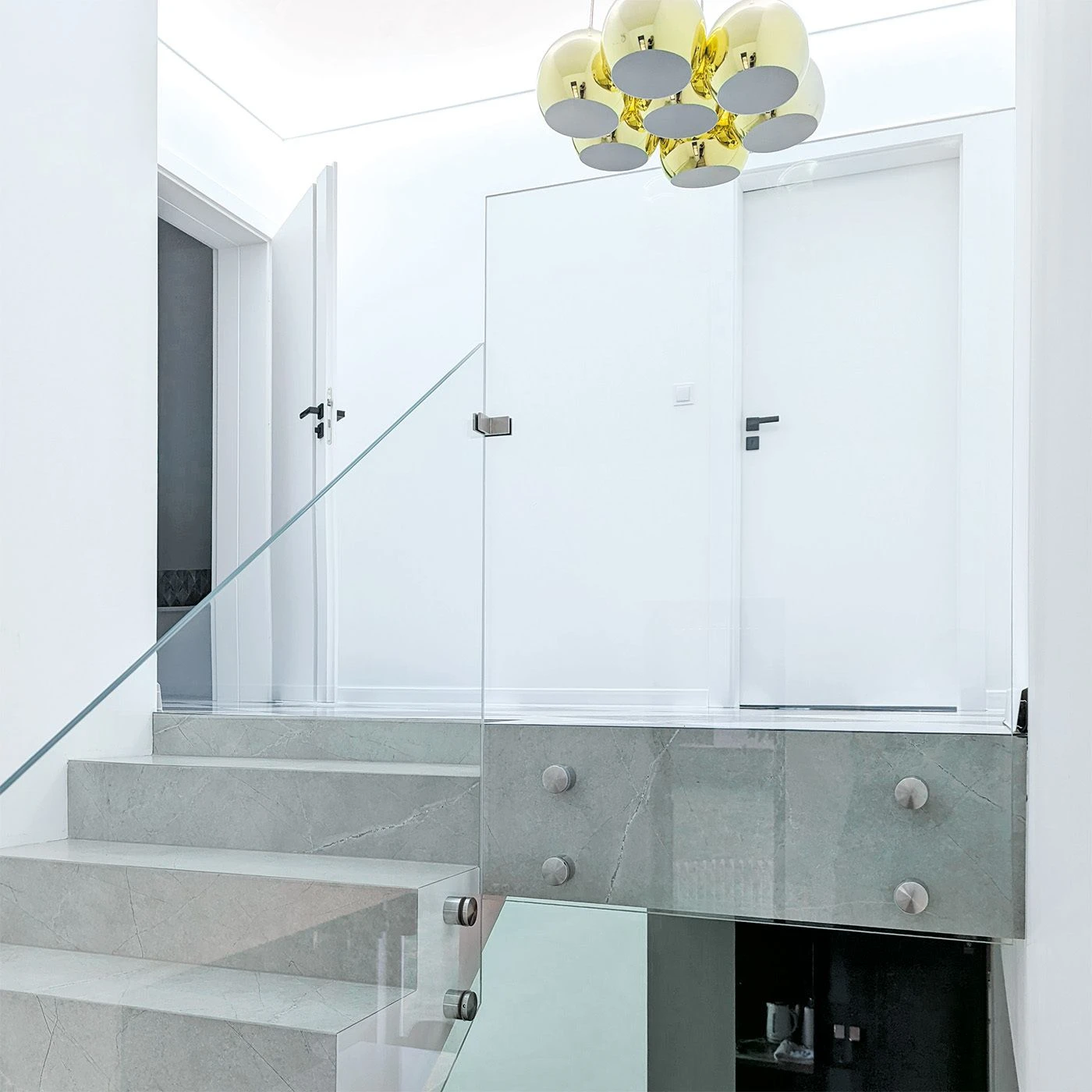

Ο γωνιακός σύνδεσμος αποτελεί βασικό στοιχείο που επηρεάζει τη σταθερότητα και την ασφάλεια του γυάλινου κιγκλιδώματος. Συνδέοντας δύο τζάμια υπό γωνία 90°, αποτρέπει αποτελεσματικά την ολίσθηση του γυαλιού, ενισχύει την κατασκευή και μειώνει σημαντικά τον κίνδυνο ζημιών κατά τη χρήση. Η τοποθέτηση του συνδέσμου εξαλείφει την ανάγκη χρήσης επιπλέον πλαισίων ή προφίλ — επιτρέπει τη δημιουργία μινιμαλιστικών, χωρίς πλαίσιο λύσεων κιγκλιδώματος σε μπαλκόνια, βεράντες, κλιμακοστάσια και δημόσια κτίρια.
Το σατέν φινίρισμα του ανοξείδωτου χάλυβα AISI 304 εξασφαλίζει όχι μόνο προστασία από τη διάβρωση, αλλά και κομψή εμφάνιση. Χάρη στην ουδέτερη χρωματική απόχρωση και τη λεπτή λάμψη, ο σύνδεσμος ταιριάζει άψογα με σύγχρονα κιγκλιδώματα από γυαλί και ανοξείδωτο χάλυβα.
Λεπτομερείς διαστάσεις από τεχνικά σχέδια

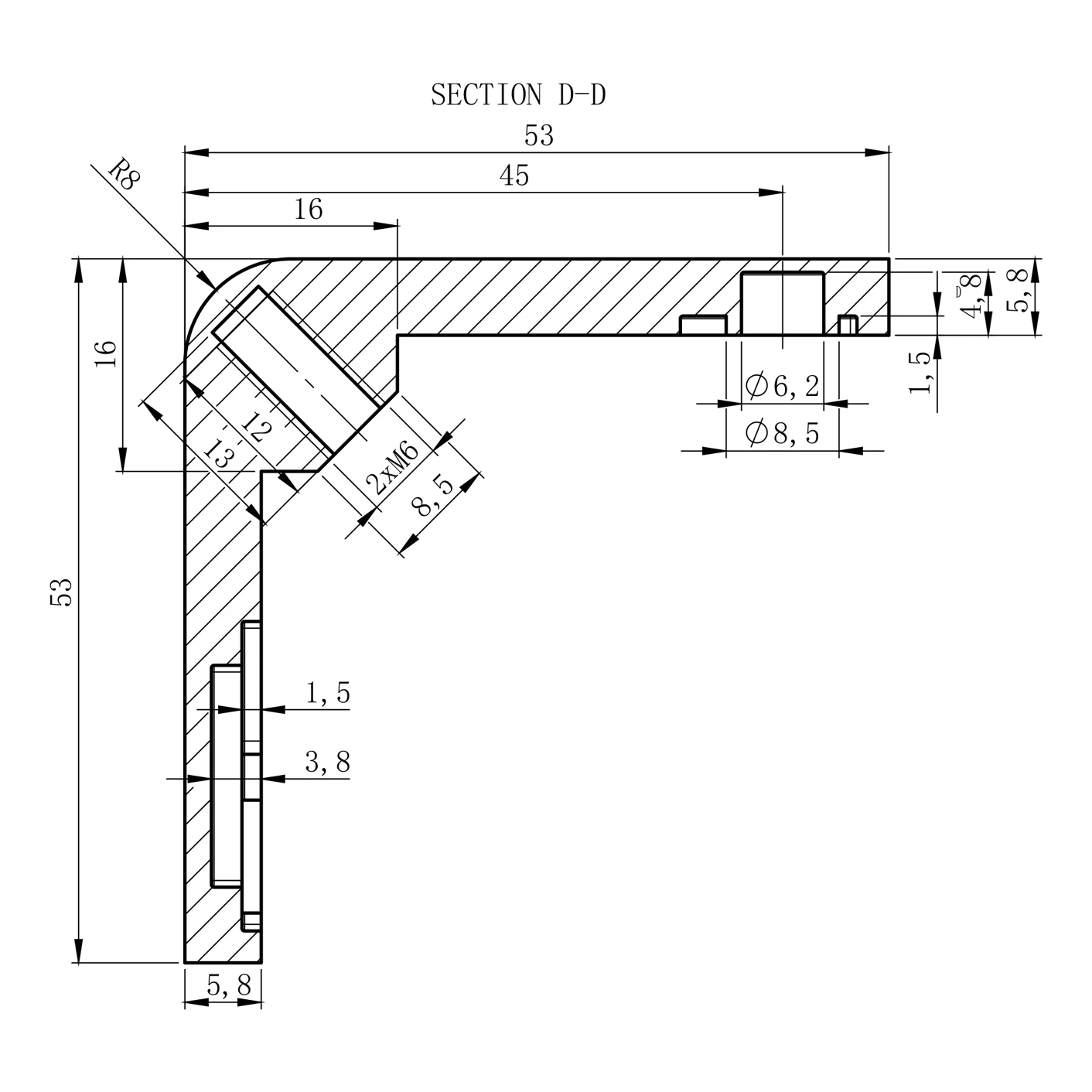

Σώμα συνδέσμου (τομή D-D):
- Εξωτερικό μήκος βραχίονα: 53 mm
- Εσωτερικό μήκος βραχίονα: 45 mm
- Πάχος βραχίονα: 5,8 mm
- Ακτίνα στρογγυλοποίησης εξωτερικής γωνίας: R8
- Διάμετρος οπής στερέωσης: ⌀6,2 mm
- Διάμετρος βύθισης: ⌀8,5 mm
- Σπείρωμα στερέωσης: 2 × M6
- Βάθος σπειρώματος: 8,5 mm

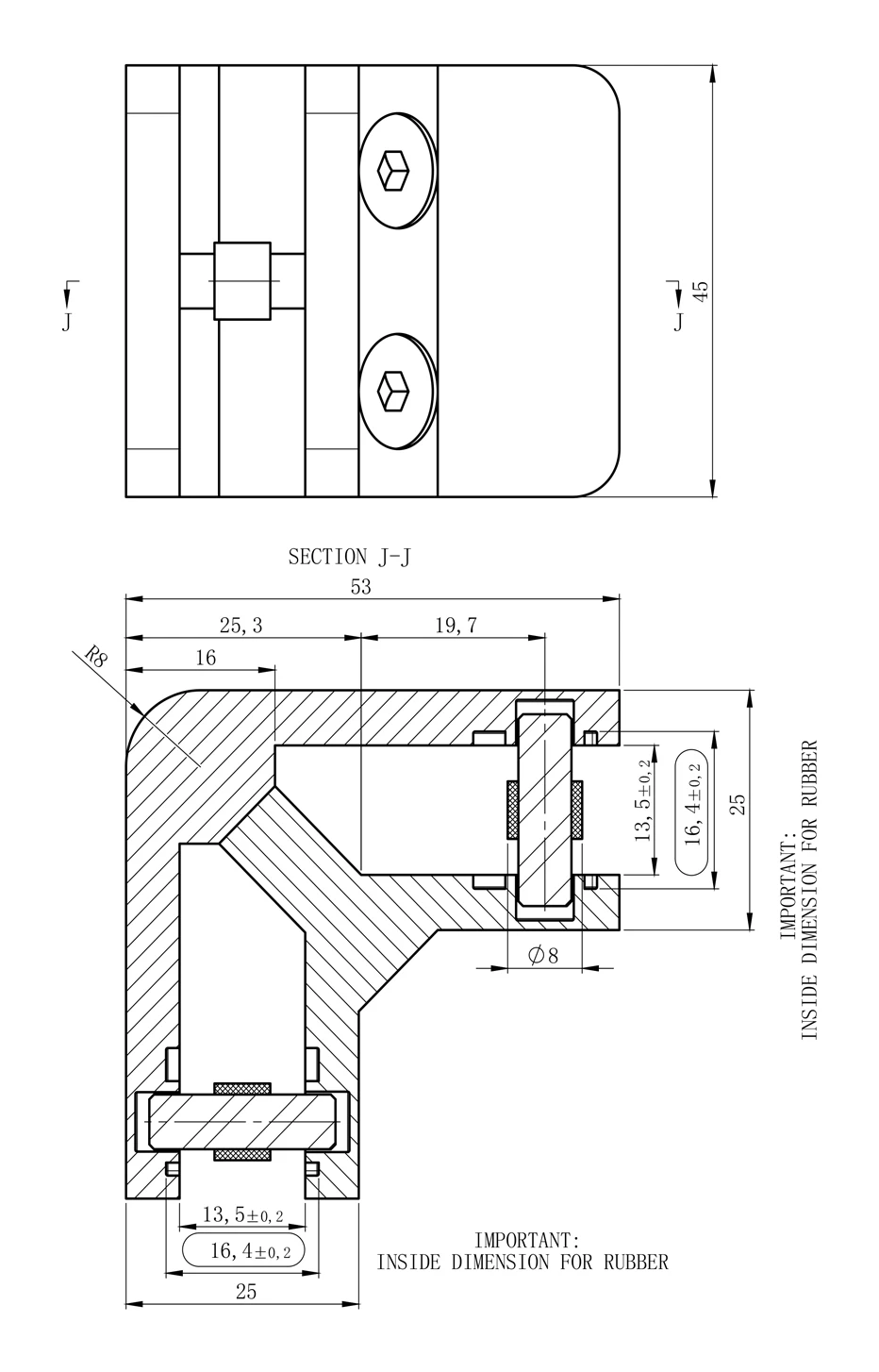

Εγκοπή γυαλιού (τομή J-J):
- Πλάτος εσωτερικής εγκοπής (για παρέμβυσμα): 16,4 ±0,2 mm
- Πλάτος εγκοπής μεταξύ μεταλλικών σαγονιών: 13,5 ±0,2 mm
- Συνολικό πάχος συγκροτήματος σαγονιών: 25 mm
- Διάμετρος ασφαλιστικού πείρου: ⌀8 mm

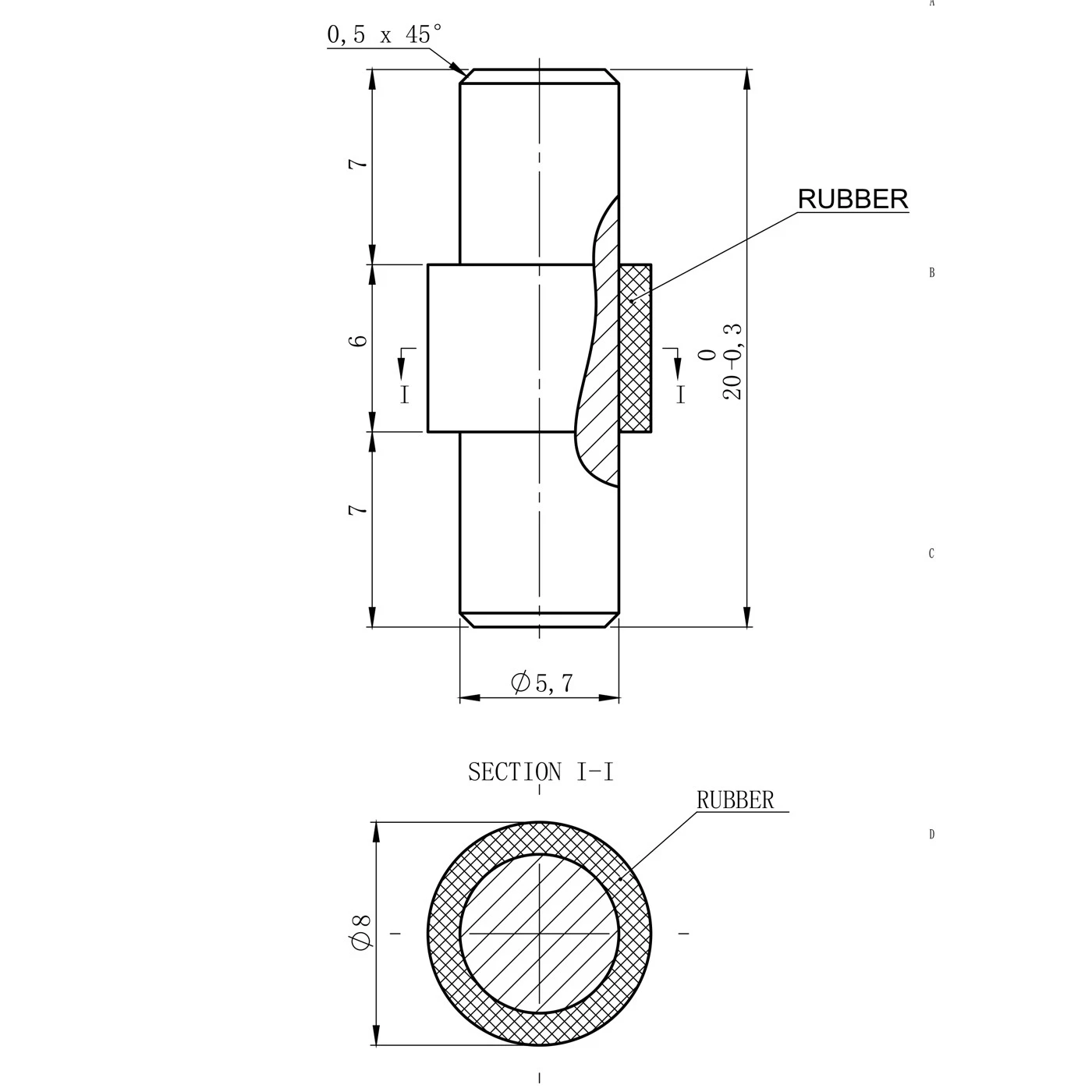

Ασφαλιστικός πείρος:
- Συνολικό μήκος: 20 mm (ανοχή: 0 / −0,3 mm)
- Διάμετρος στελέχους: ⌀5,7 mm
- Εξωτερική διάμετρος λάστιχου: ⌀8 mm
- Κατανομή μήκους: πάνω 7 mm + μέση 6 mm (λάστιχο) + κάτω 7 mm
- Λοξοτόμηση: 0,5 × 45°

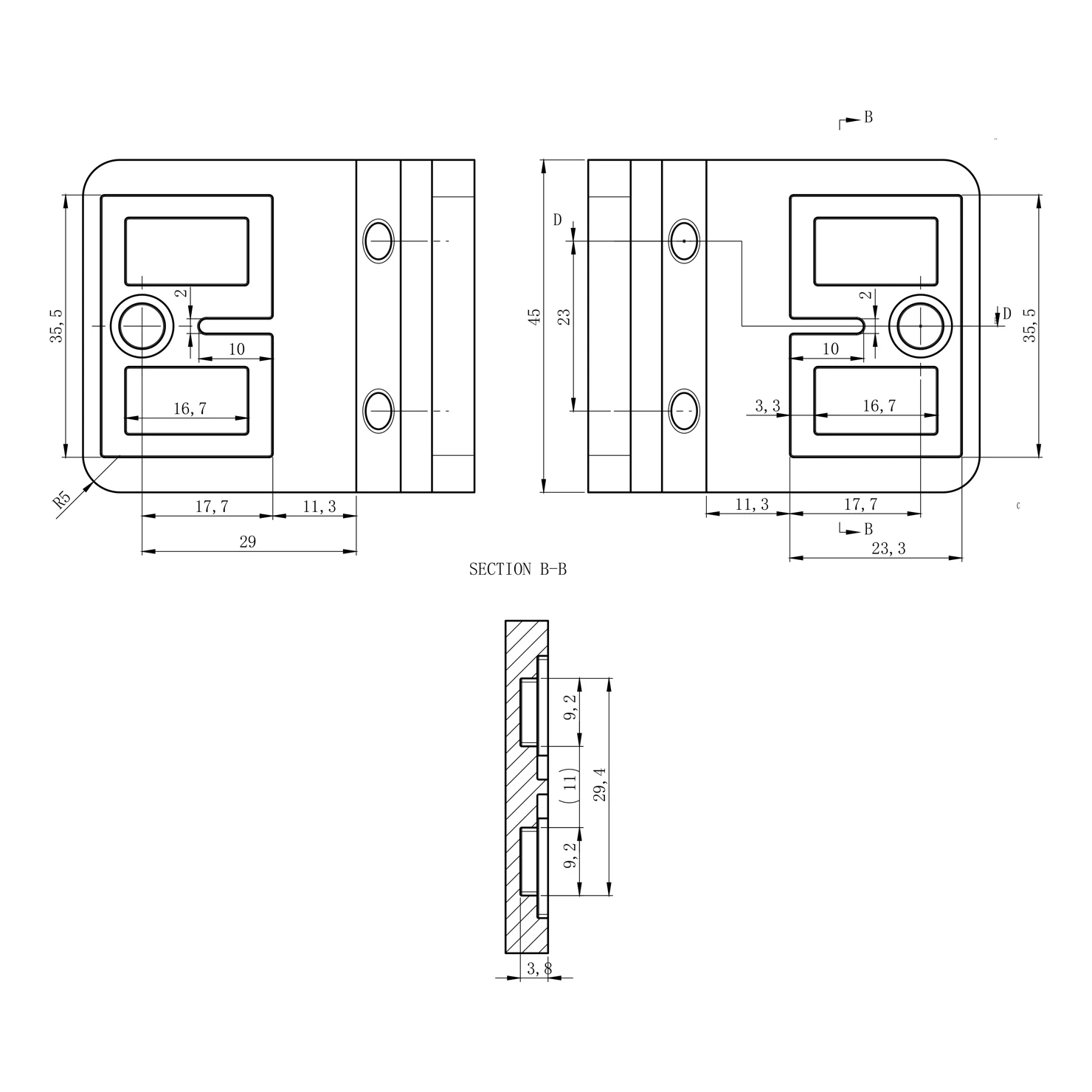

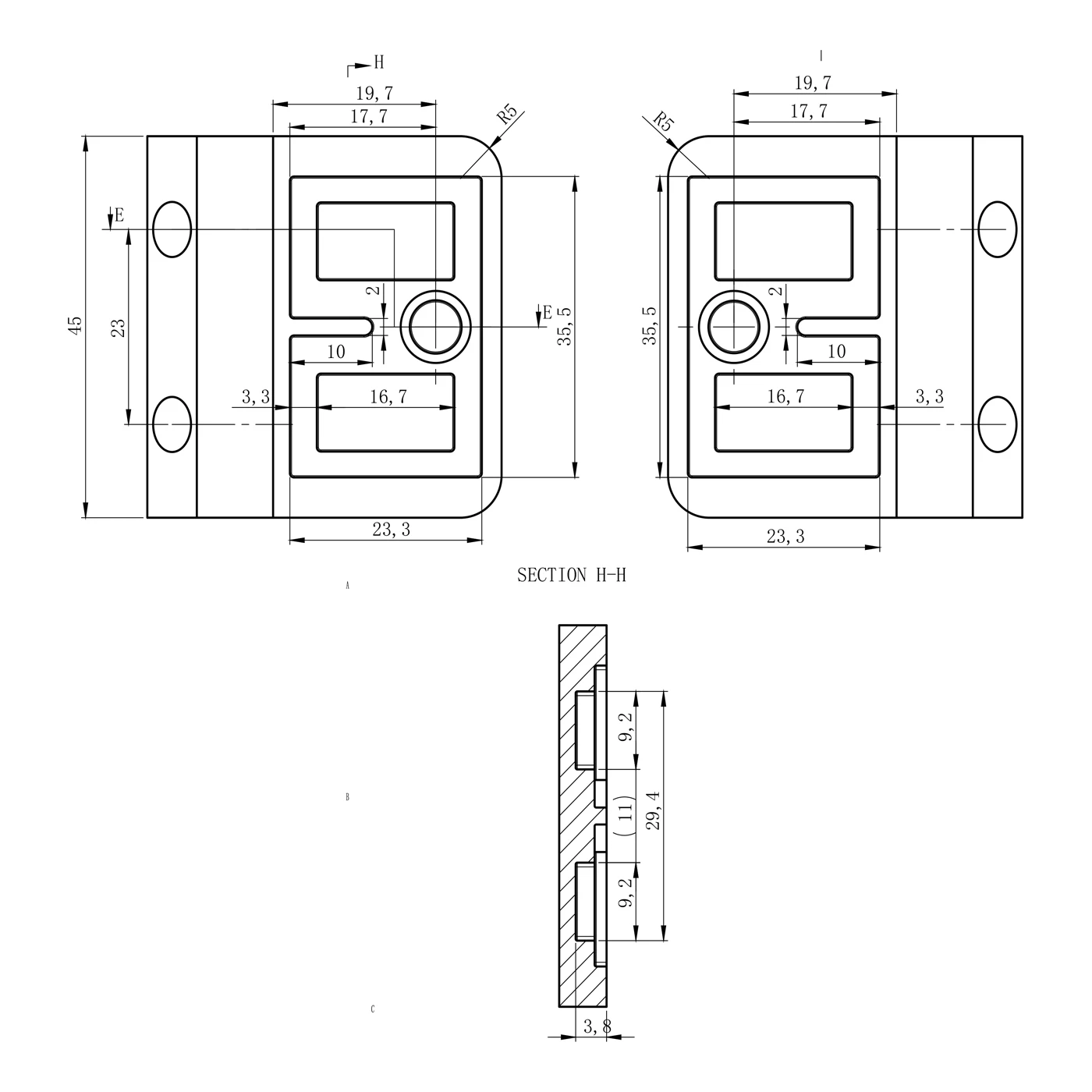

Υποδοχές για λαστιχένια παρεμβύσματα (εσωτερικές όψεις):
- Πλάτος υποδοχής παρεμβύσματος: 17,7 mm
- Ύψος υποδοχής: 35,5 mm
- Πλάτος εσωτερικής προεξοχής: 16,7 mm
- Ακτίνα στρογγυλοποίησης υποδοχής: R5
- Πάχος ημίτομου συνδέσμου: 3,8 mm
- Απόσταση μεταξύ οπών στερέωσης: 23 mm
Συμβατότητα και τοποθέτηση
Ο σύνδεσμος προορίζεται για γυαλί πάχους από 6 mm έως 10,76 mm — τόσο σκληρυμένο όσο και laminated. Ανάλογα με το επιλεγμένο πάχος τζαμιού, πρέπει να επιλεγούν κατάλληλα λαστιχένια παρεμβύσματα, τα οποία εξασφαλίζουν τέλεια εφαρμογή και αποτελεσματική ακινητοποίηση του γυαλιού στον σύνδεσμο. Για την τοποθέτηση απαιτούνται 2 σετ λαστιχένιων παρεμβυσμάτων, διαθέσιμα ως ξεχωριστά αξεσουάρ.
- Οι κοχλίες Allen επιτρέπουν ρύθμιση της πίεσης χωρίς αποσυναρμολόγηση του συνδέσμου
- Τα λαστιχένια παρεμβύσματα επιλέγονται ανάλογα με το συγκεκριμένο πάχος του τοποθετούμενου γυαλιού
- Ο ασφαλιστικός πείρος σταθεροποιεί το τζάμι και αποτρέπει την ολίσθησή του

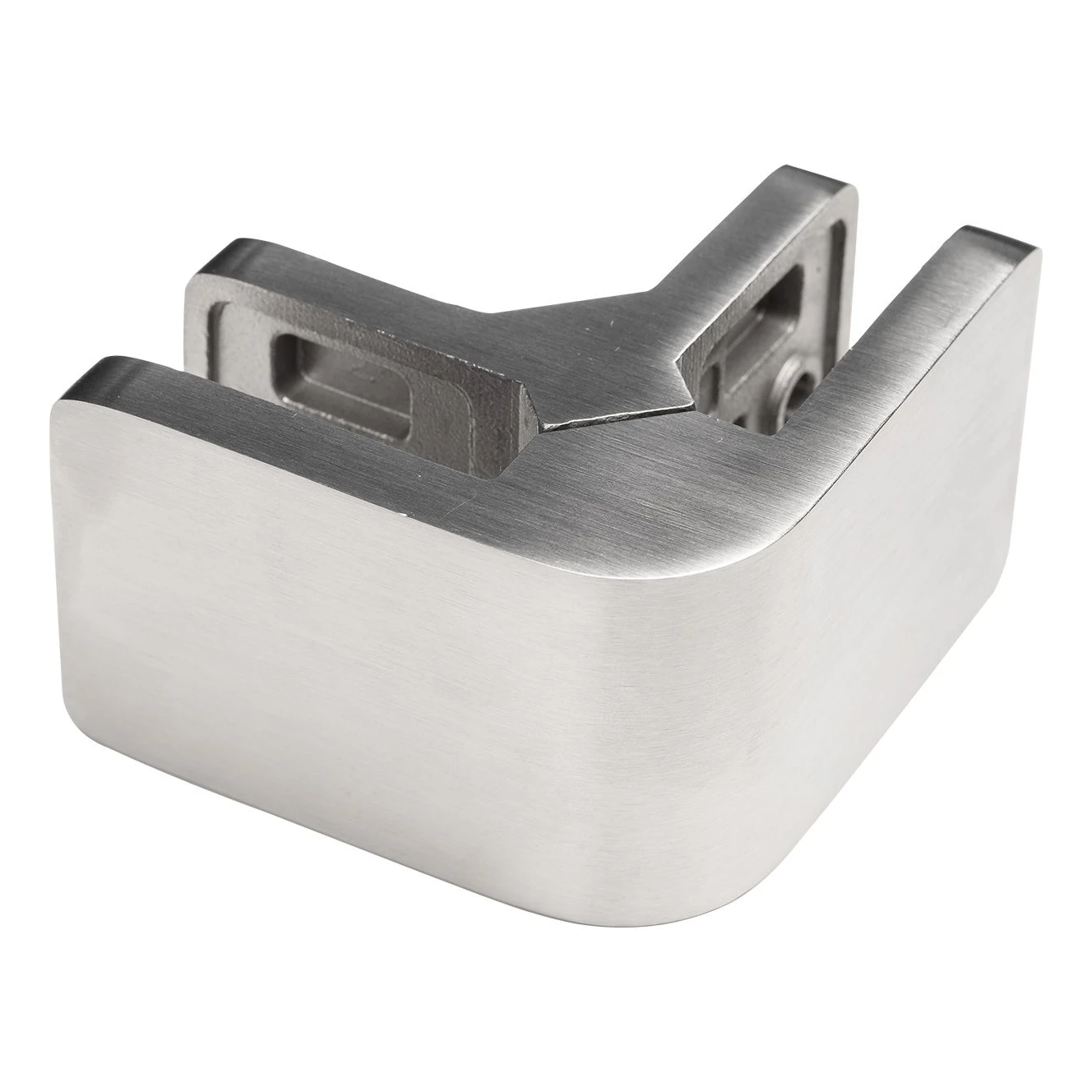

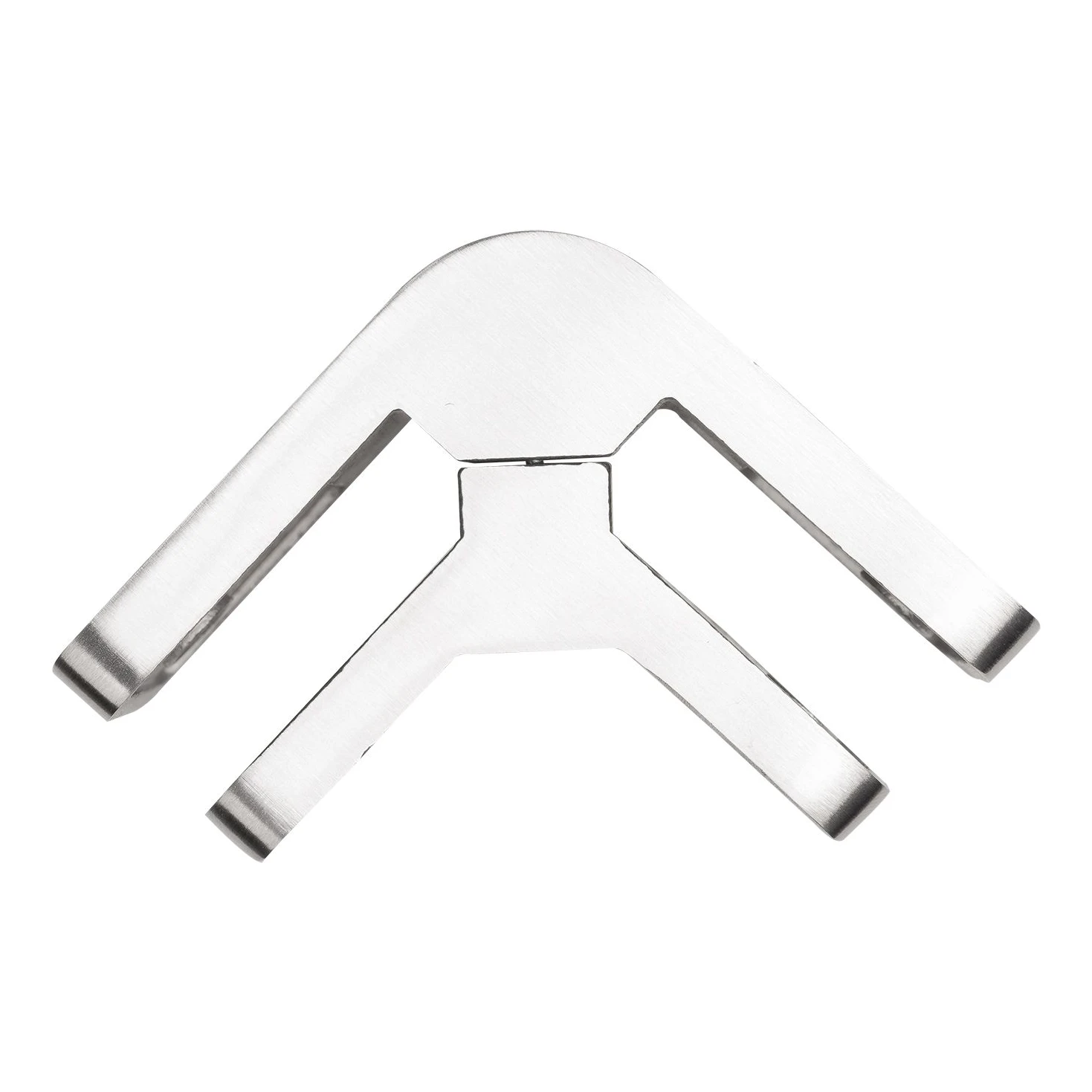

Εμφάνιση προϊόντος
Τεχνικά δεδομένα
| Πάχος γυαλιού [mm] | 6-10,76 |
| Υλικό | AISI 304 |
| Επιφάνεια | Σατέν |
| Σύστημα στήριξης | Επίπεδο |
