PSG

Βάση γυαλιού 8-10 mm 60x60x28 mm AISI 304. σύστημα επίπεδο, σατέν

Μετάβαση στις αξιολογήσεις προϊόντος

Μεσαία πλαϊνή βάση γυαλιού 60×60×28 mm από ανοξείδωτο χάλυβα AISI 304 με φινίρισμα σατέν, για γυαλί 8–10,38 mm, οπή montage Ø8,5 mm, κοχλίες imbusowe A4-70.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 6,02 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 24 ώρες

Χαρακτηριστικά προϊόντος

[PIM] uchwyty-do-szkla #124

  • Υλικό AISI 316
  • Επιφάνεια Σατέν
  • Σύστημα στήριξης Επίπεδο
  • Πάχος γυαλιού [mm] 8-10,38

Περιγραφή

Σύνδεσμος γυαλιού 60×60×28 κεντρικός – ανοξείδωτος χάλυβας AISI 304, πλευρική στερέωση

Κεντρικός σύνδεσμος γυαλιού 60×60×28 mm με πλευρική στερέωση — αξιόπιστη λύση για την τοποθέτηση γυάλινων πάνελ πάχους 8–10,38 mm σε κιγκλιδώματα, διαχωριστικά και εσωτερικές διαμορφώσεις. Κατασκευασμένος από ανοξείδωτο χάλυβα AISI 304 με φινίρισμα σατέν, προσφέρει υψηλή αντοχή στη διάβρωση και κομψή, μοντέρνα εμφάνιση.

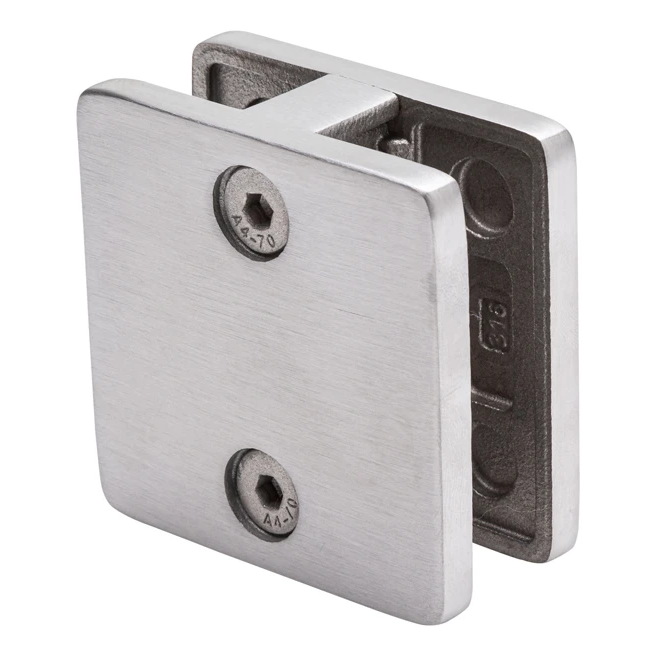

Σύνδεσμος γυαλιού 60×60×28 mm – άποψη από την πλευρά των imbusowych βιδών
Σύνδεσμος γυαλιού 60×60×28 mm – άποψη από την πλευρά των imbusowych βιδών

Ο σύνδεσμος προορίζεται για πλευρική στερέωση σε επίπεδες επιφάνειες. Η κατασκευή αποτελείται από δύο ημιτμήματα που σφίγγουν το γυαλί, συνδεόμενα με βίδες Allen A4-70, οι οποίες επιτρέπουν ακριβή ρύθμιση της πίεσης χωρίς να απαιτείται αποσυναρμολόγηση ολόκληρου του συνδέσμου. Η κεντρική οπή στερέωσης εξασφαλίζει σταθερή ανάρτηση στη φέρουσα κατασκευή.

Εφαρμογές και περιορισμοί

Ο σύνδεσμος προορίζεται κυρίως για εσωτερική χρήση. Σε περίπτωση εξωτερικών κιγκλιδωμάτων απαιτείται η χρήση πρόσθετων βραχιόνων υποστήριξης του γυαλιού ή η χρήση συνδέσμου της σειράς K2, ο οποίος διαθέτει ενσωματωμένη ασφάλεια κατά της ολίσθησης του πάνελ.

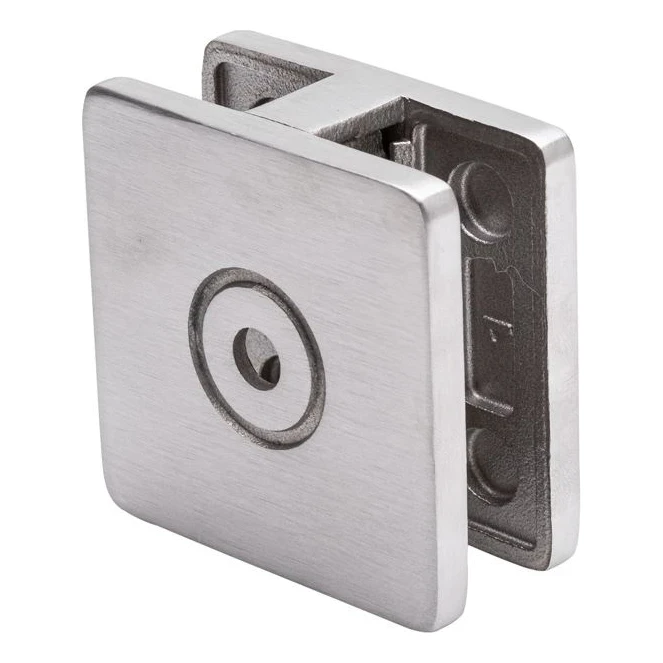

Σύνδεσμος γυαλιού 60×60×28 mm – άποψη από την πλευρά της οπής στερέωσης
Σύνδεσμος γυαλιού 60×60×28 mm – άποψη από την πλευρά της οπής στερέωσης

Διαστάσεις και τεχνικά χαρακτηριστικά

  • Εξωτερικές διαστάσεις (Μ × Υ × Π): 60 × 60 × 28 mm
  • Άνοιγμα για γυαλί (a): 23 mm
  • Πάχος τοποθετούμενου γυαλιού: 8–10,38 mm
  • Διάμετρος οπής στερέωσης: Ø 8,5 mm
  • Διάμετρος εμβάθυνσης: Ø 16 mm / Ø 20 mm
  • Υλικό: ανοξείδωτος χάλυβας AISI 304
  • Βίδες: Allen A4-70 (ανθεκτικές σε οξέα)
  • Φινίρισμα: σατέν
  • Προορισμός: επίπεδη επιφάνεια
  • Τύπος στερέωσης: πλευρική, κεντρική
  • Βάρος: 0,33 kg
  • Όγκος: 56,7 cm³

Σχέδια διαστάσεων

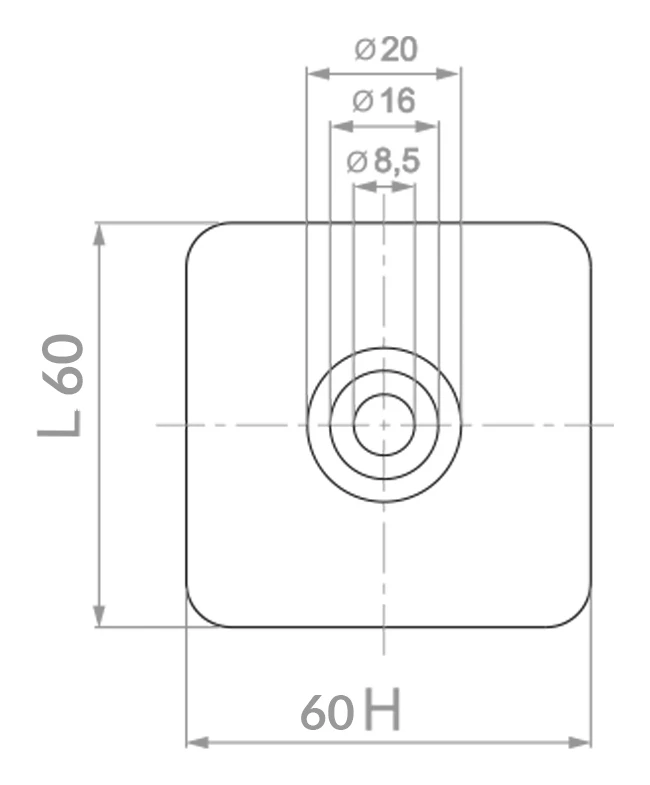

Σχέδιο διαστάσεων συνδέσμου γυαλιού – μπροστινή άποψη, διαστάσεις 60×60 mm, οπές Ø8,5/Ø16/Ø20
Σχέδιο διαστάσεων συνδέσμου γυαλιού – μπροστινή άποψη, διαστάσεις 60×60 mm, οπές Ø8,5/Ø16/Ø20

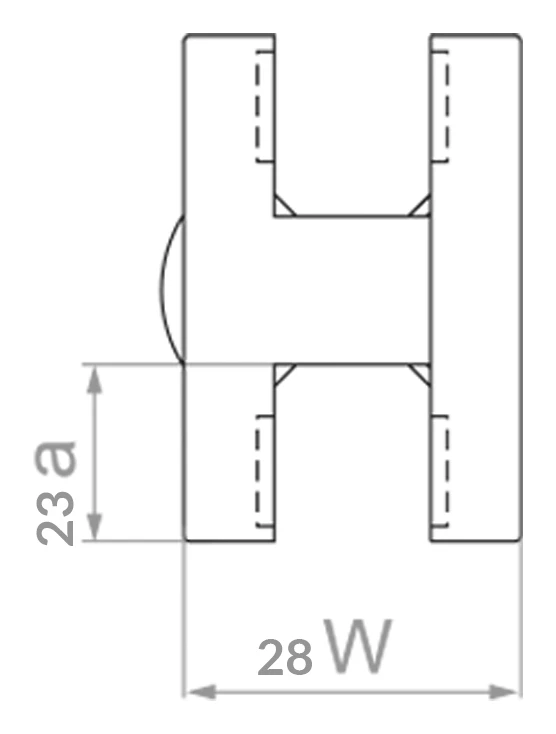

Σχέδιο διαστάσεων συνδέσμου γυαλιού – πλευρική άποψη, πλάτος 28 mm, άνοιγμα γυαλιού 23 mm
Σχέδιο διαστάσεων συνδέσμου γυαλιού – πλευρική άποψη, πλάτος 28 mm, άνοιγμα γυαλιού 23 mm

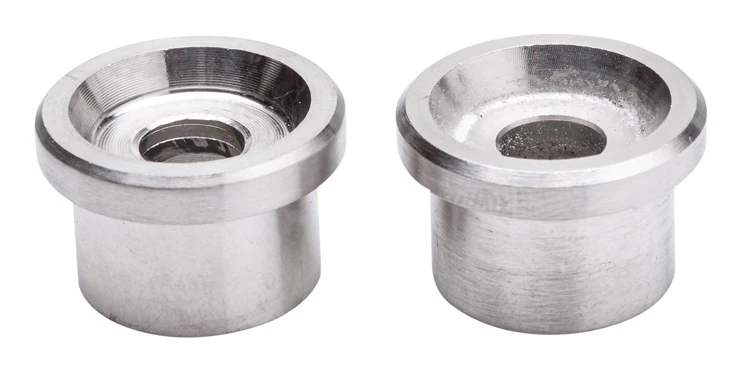

Αποστάτες από ανοξείδωτο χάλυβα που συνοδεύουν τον σύνδεσμο
Αποστάτες από ανοξείδωτο χάλυβα που συνοδεύουν τον σύνδεσμο

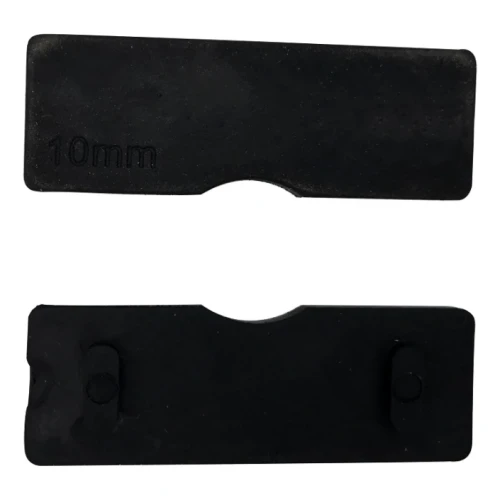

Λαστιχένια παρεμβύσματα — απαραίτητα εξαρτήματα

Για τη σωστή τοποθέτηση του συνδέσμου απαιτούνται δύο σετ ειδικών λαστιχένιων παρεμβυσμάτων, τα οποία πρέπει να επιλεγούν ανάλογα με το πάχος του γυαλιού που τοποθετείται. Τα παρεμβύσματα προστατεύουν το πάνελ από την άμεση επαφή με τον χάλυβα, εξαλείφοντας τον κίνδυνο ρωγμών και εξασφαλίζοντας ομοιόμορφη πίεση. Τα παρεμβύσματα διατίθενται ως ξεχωριστά εξαρτήματα — φροντίστε να τα παραγγείλετε μαζί με τον σύνδεσμο.

Σχήματα τοποθέτησης

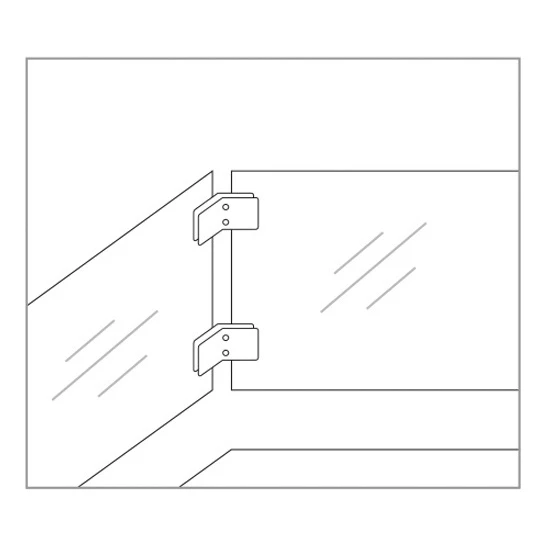

Σχήμα τοποθέτησης συνδέσμου γυαλιού – πλευρική στερέωση σε γωνία
Σχήμα τοποθέτησης συνδέσμου γυαλιού – πλευρική στερέωση σε γωνία

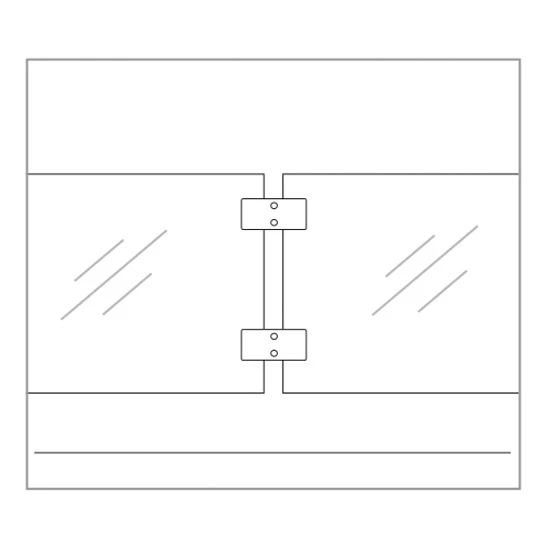

Σχήμα τοποθέτησης συνδέσμου γυαλιού – πλευρική στερέωση σε επίπεδη επιφάνεια
Σχήμα τοποθέτησης συνδέσμου γυαλιού – πλευρική στερέωση σε επίπεδη επιφάνεια

Τα παραπάνω σχήματα παρουσιάζουν τυπικές εφαρμογές του συνδέσμου: τοποθέτηση στην ακμή τοιχώματος (γωνία) και τοποθέτηση σε επίπεδη πλευρική επιφάνεια. Και στις δύο περιπτώσεις ο σύνδεσμος εξασφαλίζει σταθερή ανάρτηση του γυάλινου πάνελ διατηρώντας αισθητική, μινιμαλιστική εμφάνιση.
