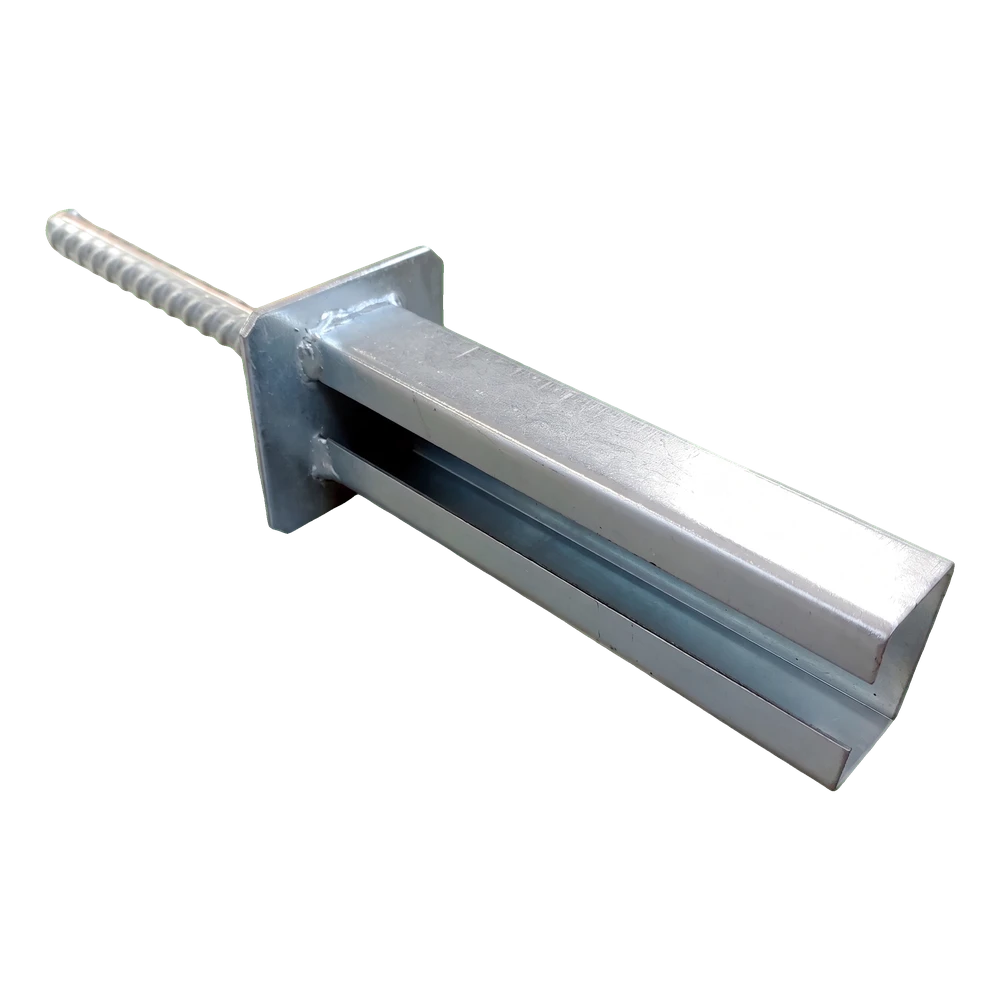

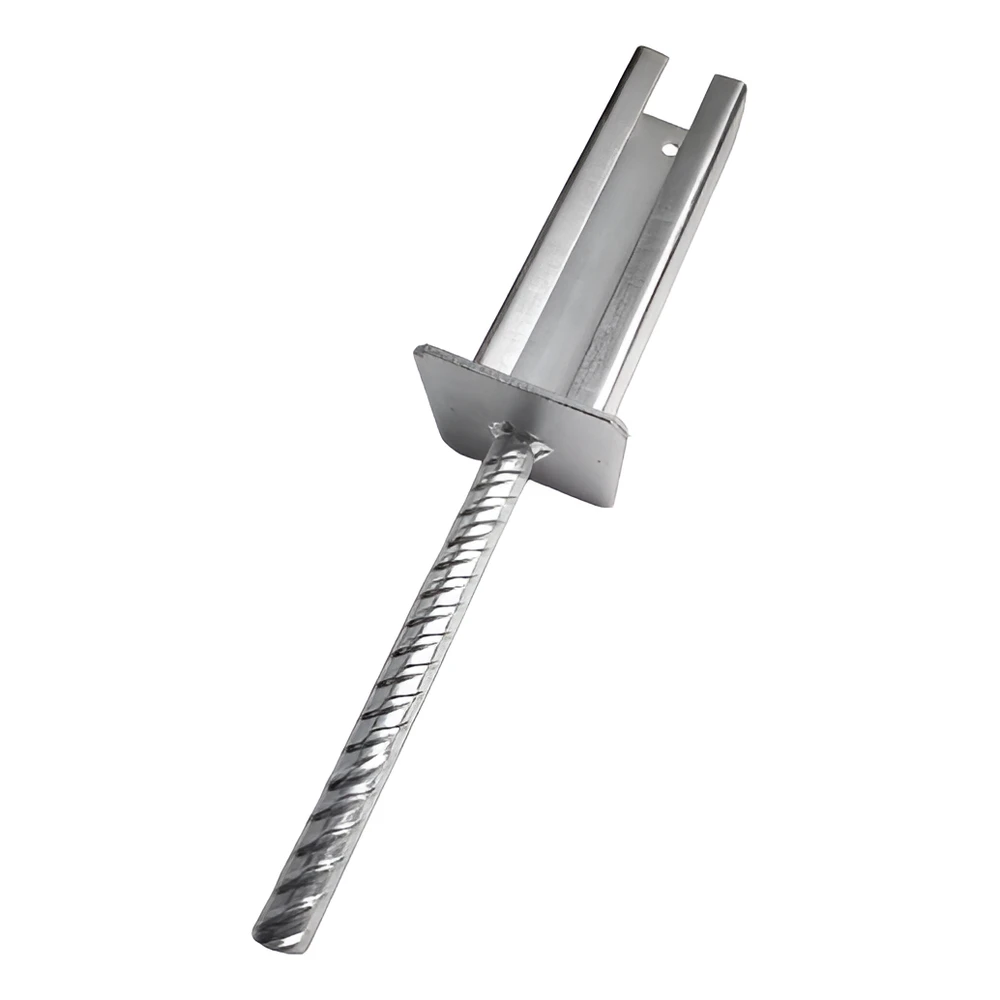

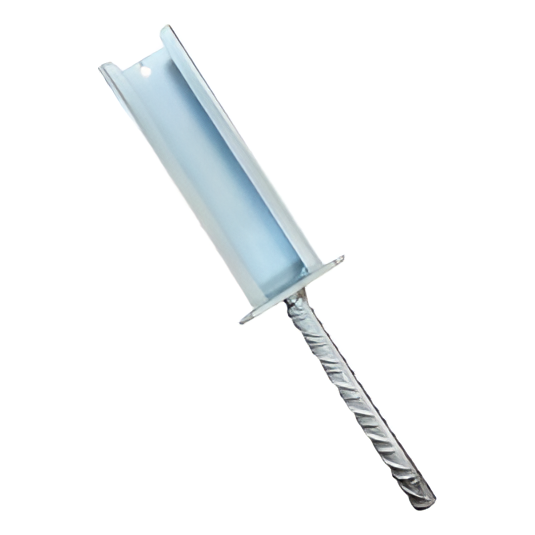

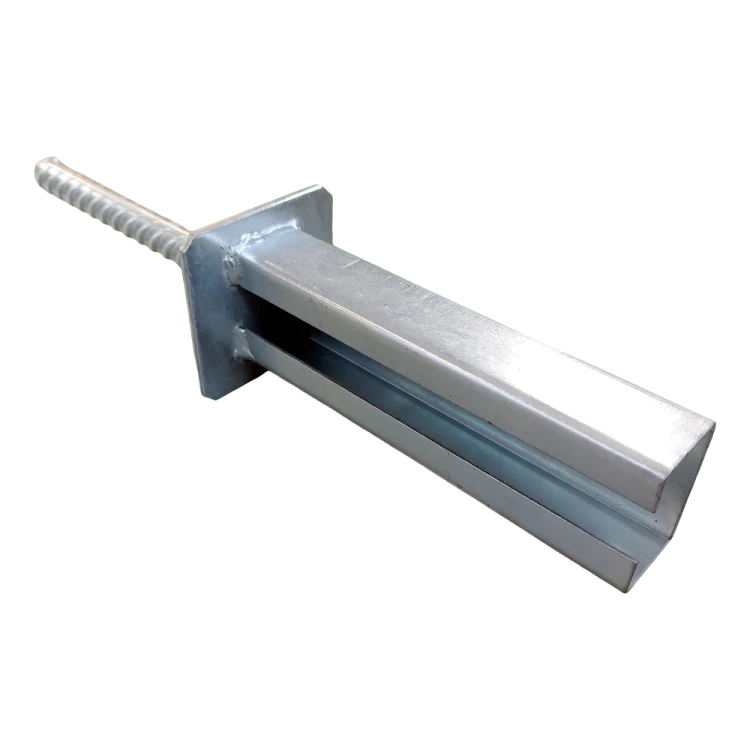

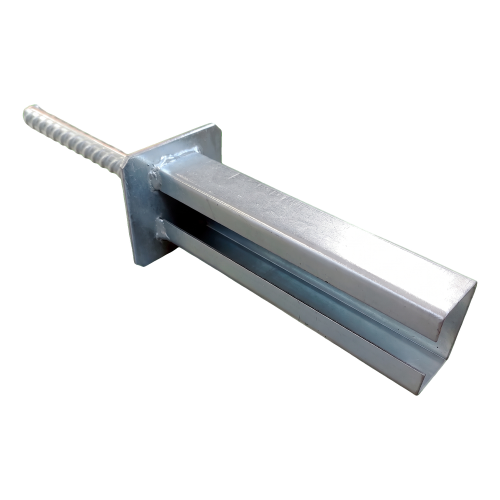

Βάση κολώνας περίφραξης με ράβδο Ø20 mm, 60×40 mm – γαλβανισμένη

Προφίλ 56 × 36 mm σε πλάκα 80 × 80 mm με ράβδο Ø 20 mm για εντοιχισμό – για στύλο 60 × 40 mm

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η βάση χρησιμεύει για την τοποθέτηση στύλου περίφραξης με διατομή 60 × 40 mm. Αποτελείται από προφίλ στερεωμένο σε πλάκα και ράβδο που προορίζεται για εντοιχισμό ή εγκιβωτισμό σε σκυρόδεμα στο υπόστρωμα, πάνω στο οποίο εδράζεται η πλάκα.

Κατά την επιλογή, ελέγξτε τη διατομή του στύλου – οι εξωτερικές διαστάσεις του προφίλ της βάσης a × b είναι 56 × 36 mm. Το πάχος τοιχώματος του προφίλ s είναι 1,5 mm και το μήκος του L1 είναι 180 mm. Οι διαστάσεις της πλάκας p × p × t είναι 80 × 80 × 4 mm. Η ράβδος έχει διάμετρο Ø 20 mm και μήκος L2 ίσο με 170 mm. Εντοιχίστε τη ράβδο ή εγκιβωτίστε την σε σκυρόδεμα στο υπόστρωμα, εδράζοντας την πλάκα πάνω σε αυτό. Πριν από την πήξη του κονιάματος ή του σκυροδέματος, ελέγξτε την κατακορυφότητα και το ύψος του προφίλ· στερεώστε τον στύλο μετά την πήξη.

Η ασημί επίστρωση ψευδαργύρου (ασημί γαλβάνισμα) προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, η έκδοση πρέπει να επιλέγεται σύμφωνα με τις συνθήκες έκθεσης. Οι διαστάσεις δίνονται σύμφωνα με τα στοιχεία του κατασκευαστή, ο οποίος δεν καθορίζει τη μάζα ούτε τη φέρουσα ικανότητα της βάσης. Ο τρόπος τοποθέτησης και η επιλογή με βάση τα φορτία της περίφραξης καθορίζονται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε τη διατομή του στύλου – η βάση προορίζεται για στύλους 60 × 40 mm.
• ✓Τοποθετήστε τη ράβδο Ø 20 mm στο υπόστρωμα (με εντοιχισμό ή εγκιβωτισμό σε σκυρόδεμα), εδράζοντας την πλάκα 80 × 80 mm πάνω στο υπόστρωμα.
• ✓Πριν από την πήξη του κονιάματος ή του σκυροδέματος, ελέγξτε την κατακορυφότητα και το ύψος του προφίλ· στερεώστε τον στύλο μετά την πήξη.
