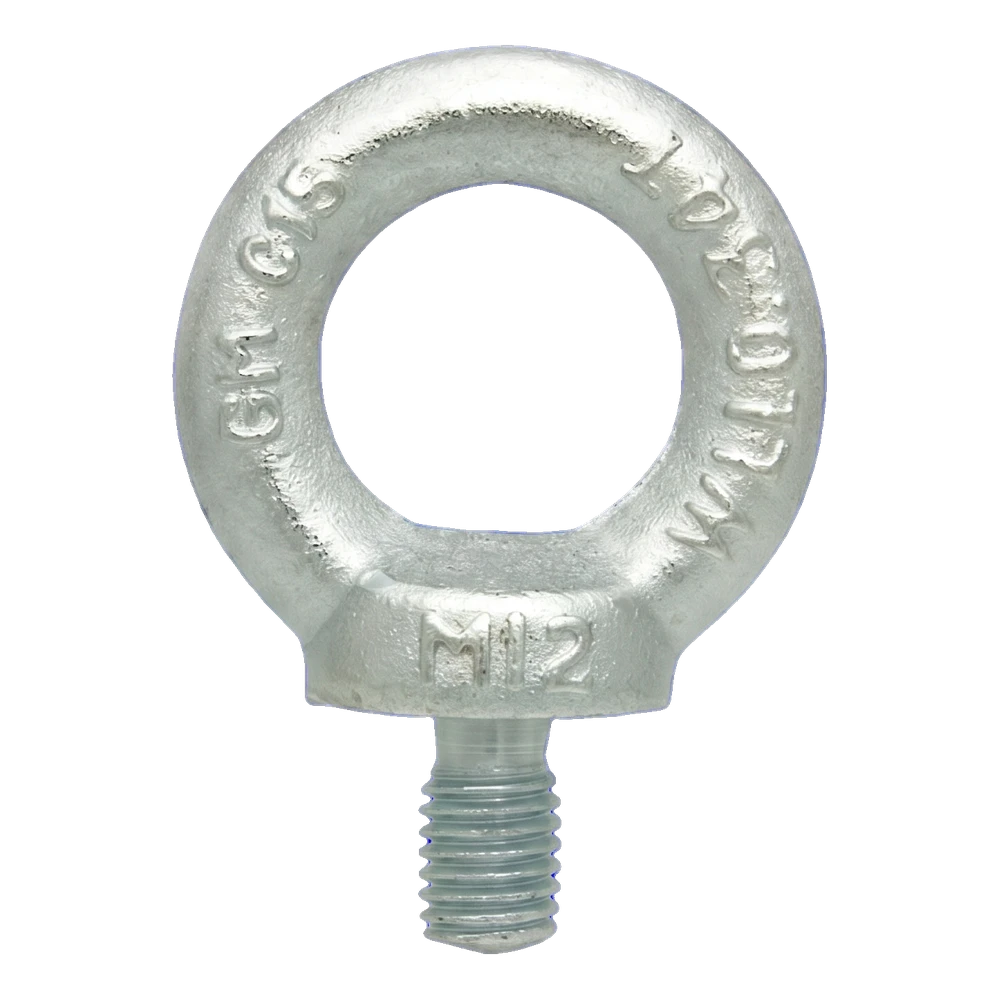

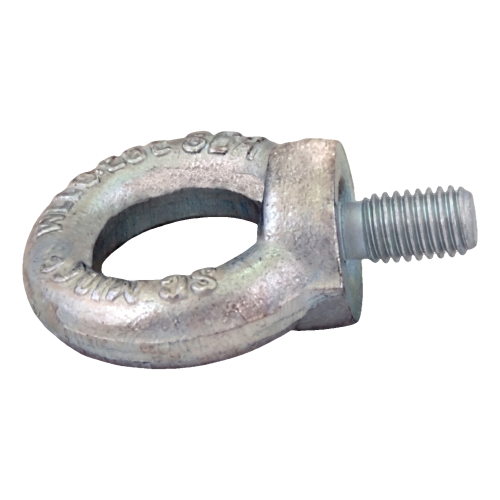

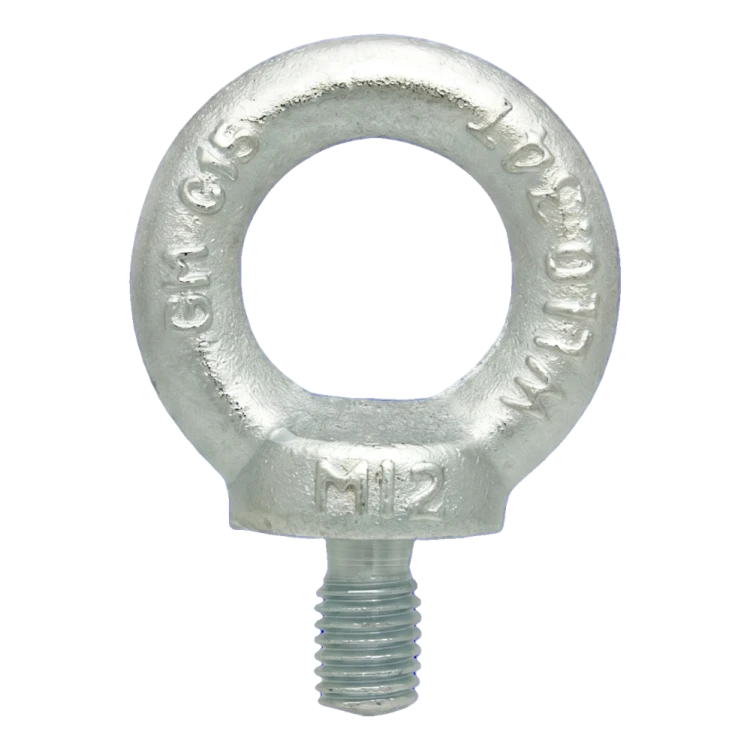

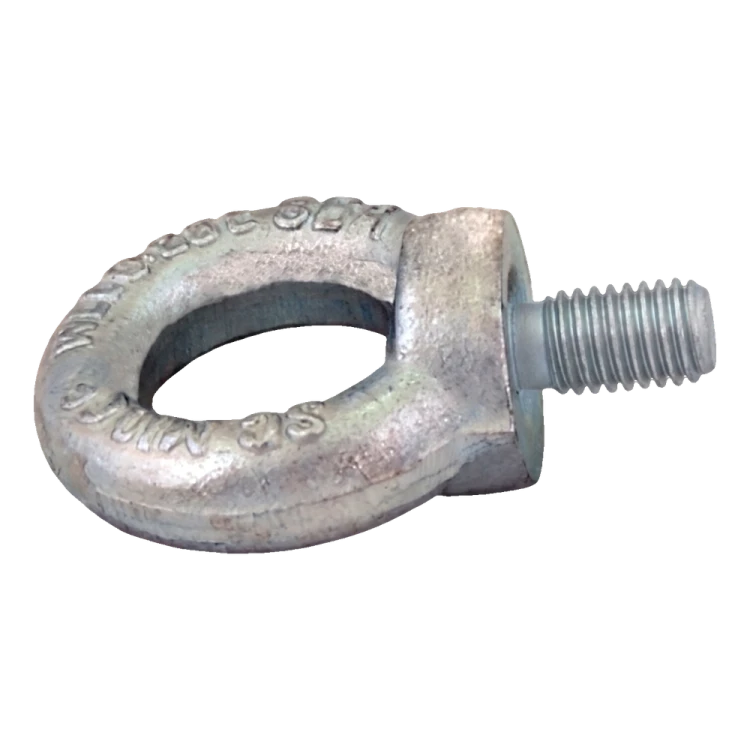

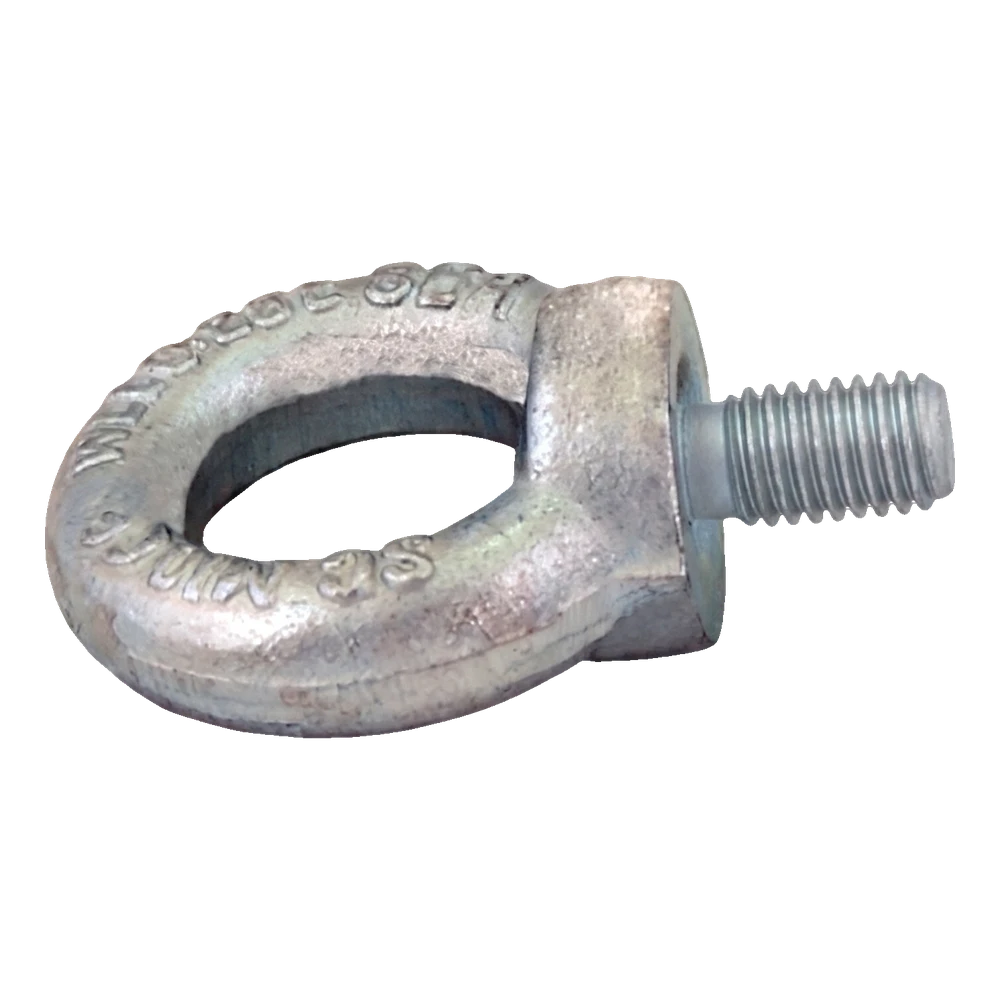

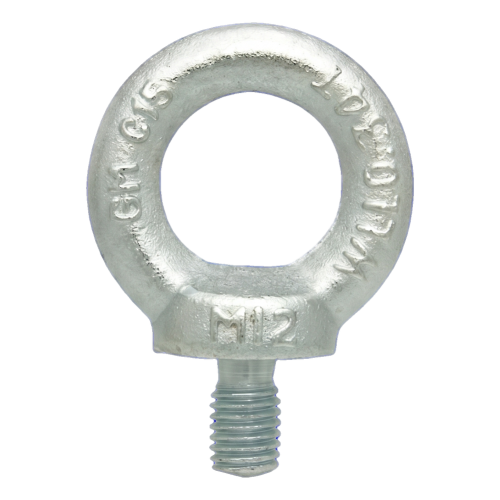

Βίδα με κρίκο γαλβανισμένη M20 DIN 580 – χάλυβας C15

Βίδα με κρίκο για τη δημιουργία σημείου πρόσδεσης σε οπή με σπείρωμα· κρίκος με φλάντζα, γαλβανισμένος χάλυβας C15

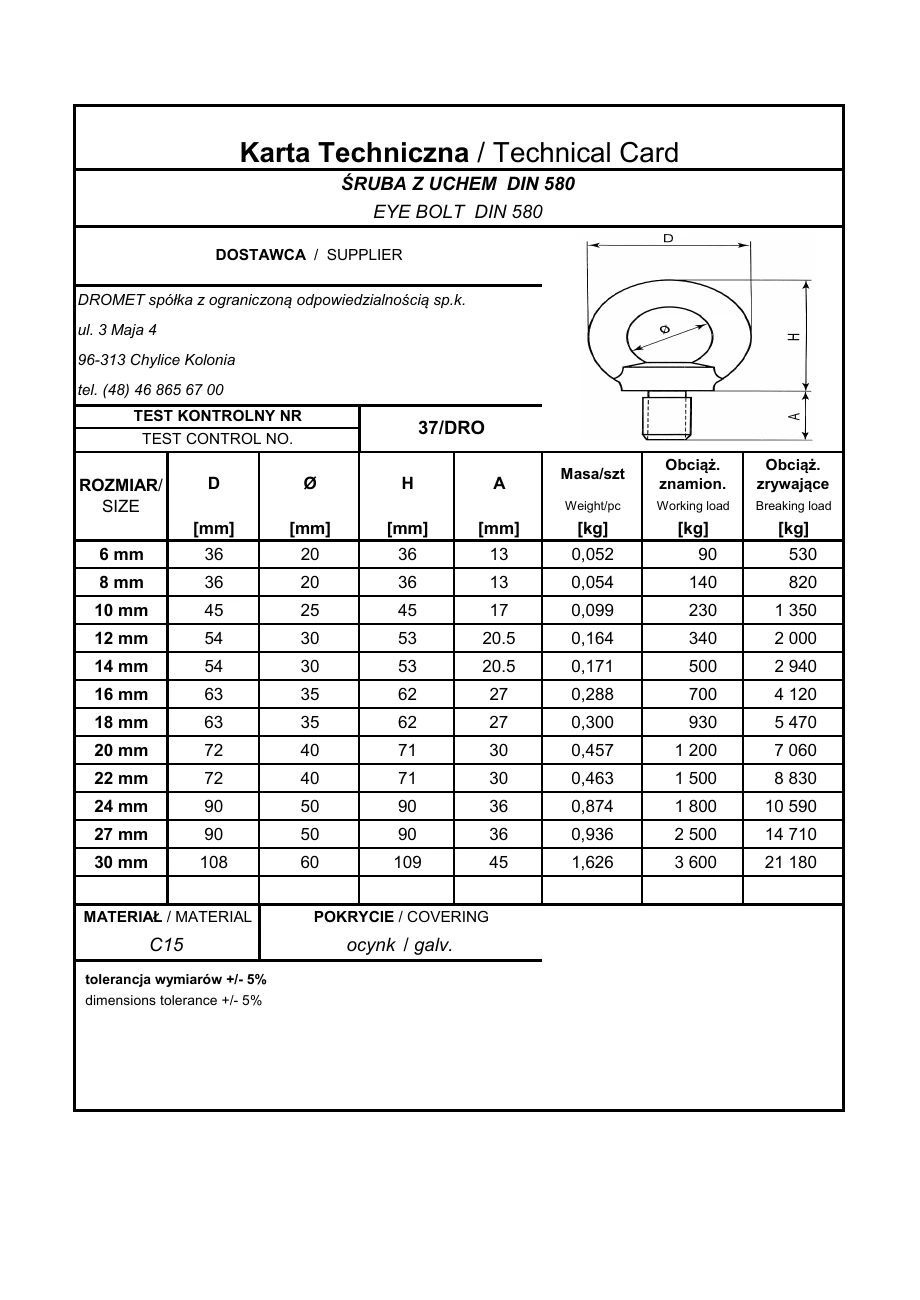

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η βίδα με κρίκο χρησιμεύει για τη δημιουργία σημείου πρόσδεσης για σχοινιά, αλυσίδες και εξαρτήματα σε οπή με σπείρωμα. Διαθέτει κρίκο με φλάντζα και σπείρωμα που βιδώνει στην οπή. Το προϊόν συμμορφώνεται με το πρότυπο DIN 580.

Το σπείρωμα του κοχλία είναι M20 — το σπείρωμα της οπής πρέπει να είναι ίδιο. Το μήκος σπειρώματος του κοχλία A είναι 30 mm· το σπείρωμα της οπής πρέπει να έχει τουλάχιστον αυτό το μήκος. Η εξωτερική διάμετρος του κρίκου D είναι 72 mm και η εσωτερική διάμετρος του κρίκου Ø είναι 40 mm. Το ύψος H είναι 71 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με το τεχνικό δελτίο του κατασκευαστή (ανοχή διαστάσεων ±5% σύμφωνα με το δελτίο). Βιδώστε τον κοχλία μέχρι η φλάντζα να εδράζεται πλήρως στην επιφάνεια — η φλάντζα πρέπει να εφάπτεται σε όλη την επιφάνειά της. Πριν συνδέσετε το σχοινί ή την αλυσίδα, ευθυγραμμίστε το επίπεδο του κρίκου με τη διεύθυνση του φορτίου.

Υλικό: χάλυβας C15. Επίστρωση: γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή συνεχή υγρασία, επιλέξτε την κατάλληλη κατασκευαστική εκδοχή σύμφωνα με τις συνθήκες έκθεσης. Το ονομαστικό φορτίο 1200 kg, σύμφωνα με το τεχνικό δελτίο του κατασκευαστή, αφορά σωστά βιδωμένο εξάρτημα. Σε έλξη υπό γωνία ως προς τον άξονα, το επιτρεπόμενο φορτίο είναι μικρότερο, ενώ το φορτίο εργασίας για τη συγκεκριμένη εφαρμογή καθορίζεται από τη μελέτη. Το φορτίο θραύσης είναι 7060 kg και δεν είναι φορτίο εργασίας. Μην χρησιμοποιείτε το εξάρτημα για ανύψωση προσώπων.

Διαστάσεις βάσει δελτίου

Υλικό και αντοχή

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε το σπείρωμα της οπής: πρέπει να αντιστοιχεί στο σπείρωμα του κοχλία M20 και να έχει μήκος τουλάχιστον 30 mm.
• ✓Βιδώστε τον κοχλία μέχρι η φλάντζα να εδράζεται πλήρως στην επιφάνεια – η φλάντζα πρέπει να εφάπτεται σε όλη την επιφάνειά της.
• ✓Πριν συνδέσετε το σχοινί ή την αλυσίδα, ευθυγραμμίστε το επίπεδο του κρίκου με τη διεύθυνση του φορτίου.
