Βιδωτός γάντζος κούνιας με μετρικό σπείρωμα γαλβανισμένος M6×120 mm

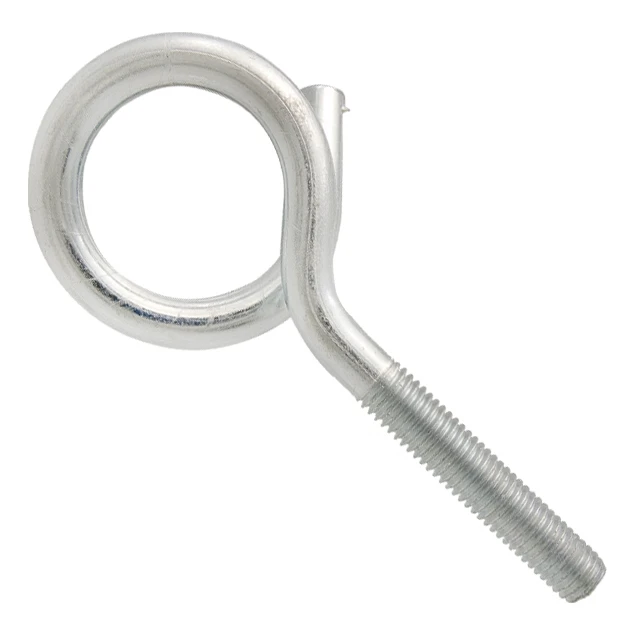

Ράβδος με σπείρωμα που καταλήγει σε κλειστό δακτύλιο με προεξέχον άκρο – για βίδωμα σε μετρικό σπείρωμα, π.χ. για την ανάρτηση κουνιών και σχοινιών· χάλυβας κλάσης αντοχής 5.8, ηλεκτρολυτική επιψευδαργύρωση

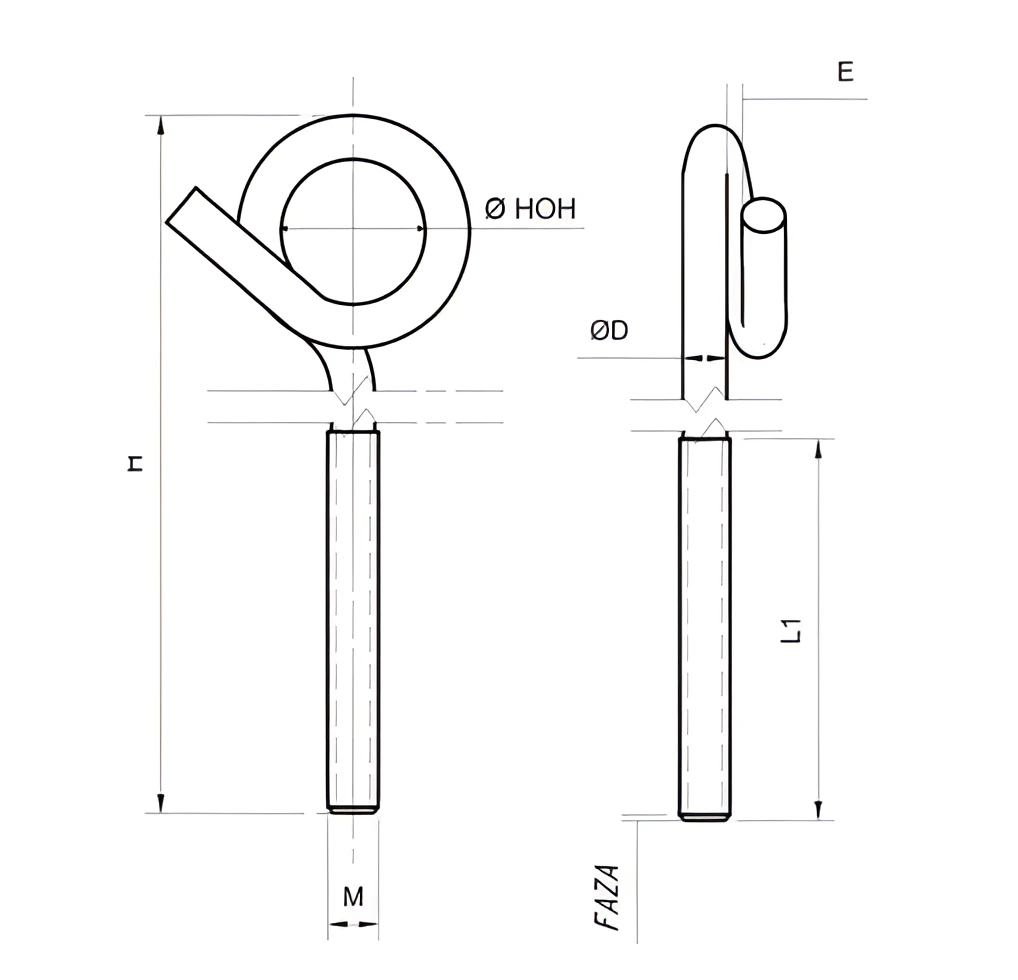

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Ο βιδωτός γάντζος κούνιας με μετρικό σπείρωμα χρησιμοποιείται για την ανάρτηση κουνιών, αιωρών και σχοινιών. Έχει τη μορφή ράβδου με σπείρωμα που καταλήγει σε κλειστό δακτύλιο με προεξέχον άκρο. Βιδώνεται σε στοιχείο με εσωτερικό σπείρωμα, για παράδειγμα σε χιτώνιο αγκυρίου, περικόχλιο ή οπή με σπείρωμα.

Η ένδειξη M6 προσδιορίζει το μετρικό σπείρωμα του γάντζου — επιλέξτε το σπείρωμα του συνεργαζόμενου στοιχείου ώστε να αντιστοιχεί σε αυτό. Το συνολικό μήκος H είναι 120 mm και μετριέται από το άκρο του σπειρώματος έως το πιο απομακρυσμένο σημείο του καμπυλωμένου τμήματος. Το μήκος του σπειρώματος L1 είναι 75 mm και η εξωτερική διάμετρος της καμπύλωσης Dz είναι 27 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με τον πίνακα του κατασκευαστή. Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο και ασφαλίστε το σπείρωμα που προεξέχει από αυτό με κόντρα περικόχλιο. Μετά την τοποθέτηση, προσανατολίστε το άκρο προς τη διεύθυνση δράσης του φορτίου· μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.

Υλικό: χάλυβας. Κλάση αντοχής: 5.8. Επίστρωση: ηλεκτρολυτικό γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν αναφέρει τη φέρουσα ικανότητα του γάντζου. Το επιτρεπόμενο φορτίο εξαρτάται από το υπόστρωμα και τον τρόπο στερέωσης — καθορίζεται από τη μελέτη ή τον κατασκευαστή του αγκυρίου. Μη χρησιμοποιείτε τον γάντζο για ανύψωση φορτίων ή για ασφάλιση ατόμων έναντι πτώσης.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε το σπείρωμα του συνεργαζόμενου στοιχείου ώστε να αντιστοιχεί σε M6 – αγκύριο, περικόχλιο ή χιτώνιο με εσωτερικό σπείρωμα.

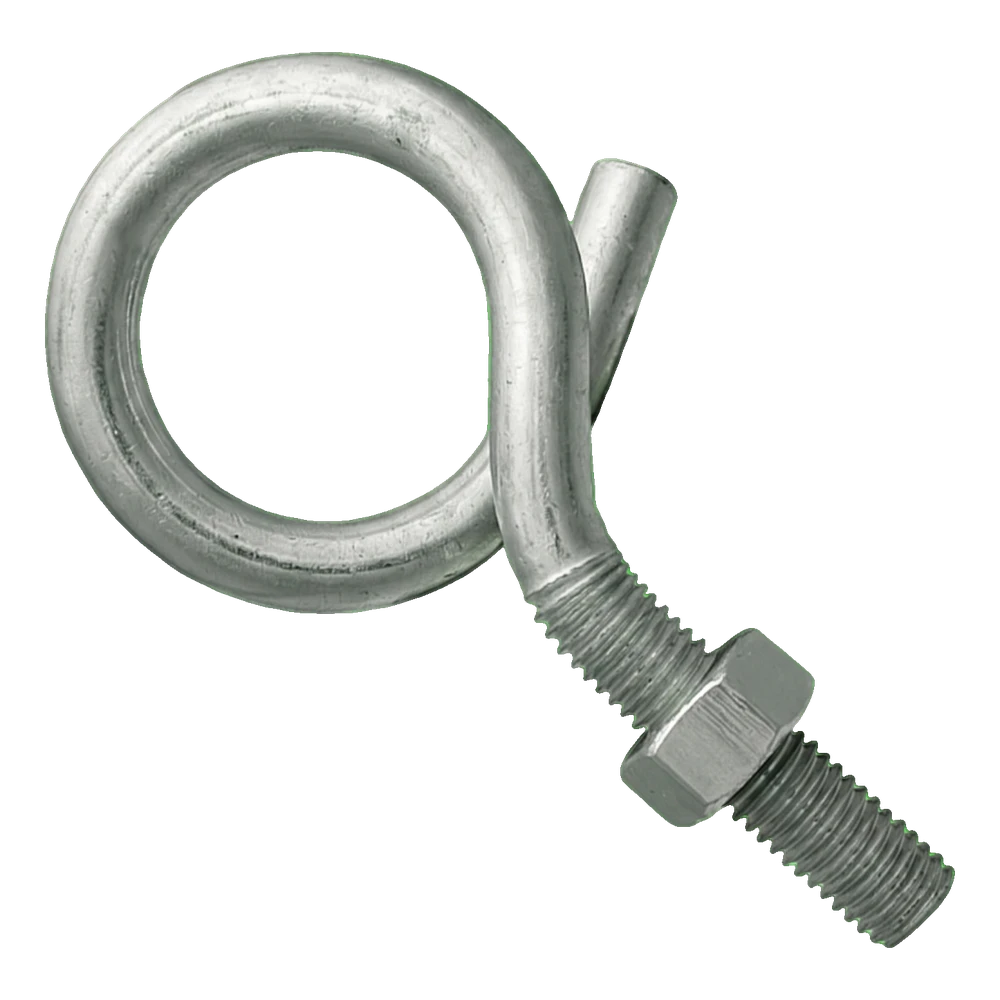

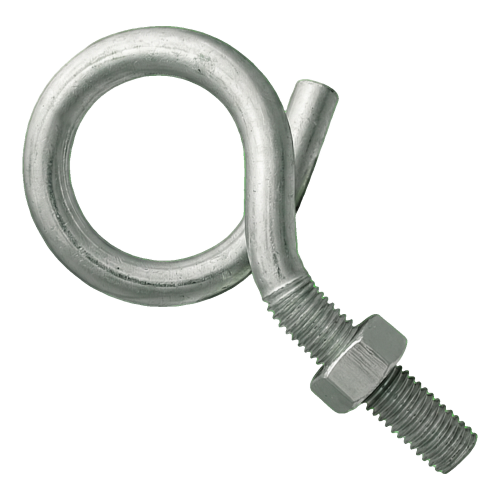

• ✓Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο (διαθέσιμο σπείρωμα: L1 = 75 mm)· ασφαλίστε το σπείρωμα που προεξέχει από το στοιχείο με κόντρα περικόχλιο.
• ✓Μετά την τοποθέτηση, προσανατολίστε το άκρο προς τη διεύθυνση δράσης του φορτίου· μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.
