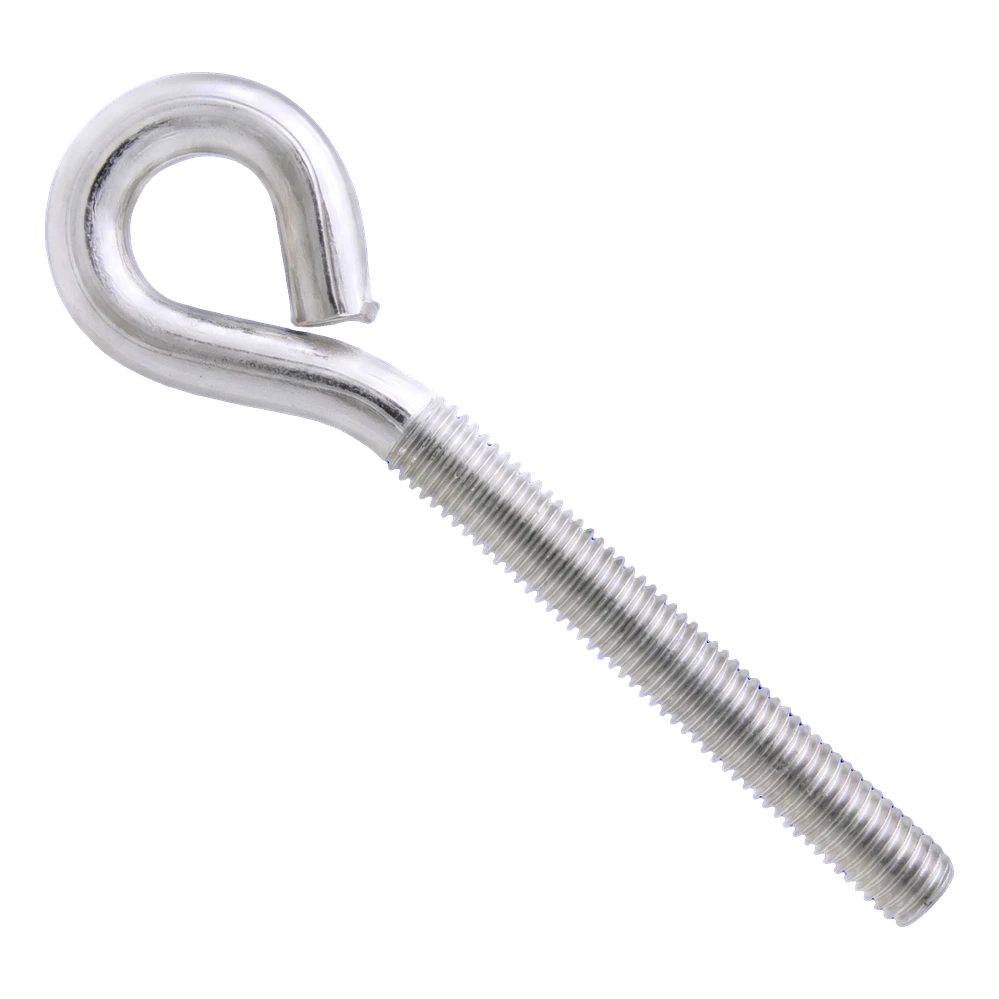

Βιδόκρικος με μετρικό σπείρωμα γαλβανισμένος M8×60 mm

Ράβδος με σπείρωμα που καταλήγει σε κλειστό κρίκο – για βίδωμα σε μετρικό σπείρωμα και ανάρτηση σχοινιών, αλυσίδων και στοιχείων με καραμπίνερ· χάλυβας κλάσης αντοχής 5.8, ηλεκτρολυτική επιψευδαργύρωση

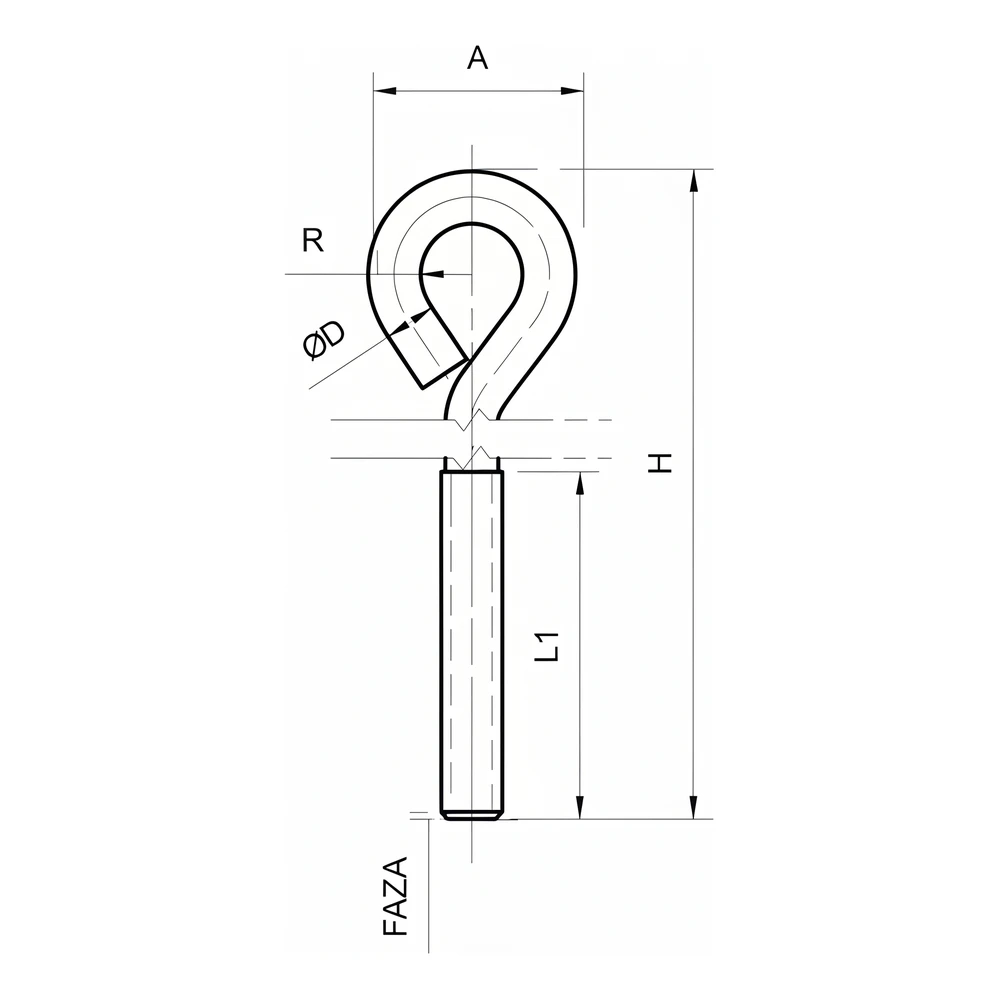

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Ο βιδόκρικος με μετρικό σπείρωμα είναι μια ράβδος με σπείρωμα που καταλήγει σε κλειστό κρίκο. Χρησιμοποιείται για την ανάρτηση σχοινιών, συρματόσχοινων, αλυσίδων και στοιχείων με καραμπίνερ. Το τμήμα με σπείρωμα βιδώνεται σε στοιχείο με εσωτερικό σπείρωμα (χιτώνιο αγκυρίου, περικόχλιο ή οπή με σπείρωμα).

Η ένδειξη M8 προσδιορίζει το μετρικό σπείρωμα του γάντζου – το χιτώνιο του αγκυρίου, το περικόχλιο ή η οπή με σπείρωμα πρέπει να έχει αντίστοιχο εσωτερικό σπείρωμα. Το συνολικό μήκος H είναι 60 mm και μετριέται από το άκρο του σπειρώματος έως το πιο απομακρυσμένο σημείο του καμπυλωμένου τμήματος. Το διαθέσιμο μήκος του σπειρώματος L1 είναι 20 mm και η εξωτερική διάμετρος της καμπύλωσης Dz είναι 29 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με τον πίνακα του κατασκευαστή. Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο· ασφαλίστε το σπείρωμα που προεξέχει από αυτό με κόντρα περικόχλιο. Μετά την τοποθέτηση, προσανατολίστε τον κρίκο προς τη διεύθυνση δράσης του φορτίου και μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.

Το υλικό κατασκευής είναι χάλυβας κλάσης αντοχής 5.8 και η επίστρωση είναι ηλεκτρολυτικό γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν αναφέρει τη φέρουσα ικανότητα του γάντζου και η αναφερόμενη κλάση αντοχής αφορά μόνο τον χάλυβα. Το επιτρεπόμενο φορτίο εξαρτάται από το υπόστρωμα και τον τρόπο στερέωσης – καθορίζεται από τη μελέτη ή τον κατασκευαστή του αγκυρίου. Μη χρησιμοποιείτε τον γάντζο για ανύψωση φορτίων ή για ασφάλιση ατόμων έναντι πτώσης.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε συνεργαζόμενο στοιχείο με σπείρωμα αντίστοιχο του M8 – αγκύριο, περικόχλιο ή χιτώνιο με εσωτερικό σπείρωμα.
• ✓Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο (διαθέσιμο σπείρωμα: L1 = 20 mm)· ασφαλίστε το σπείρωμα που προεξέχει από το στοιχείο με κόντρα περικόχλιο.
• ✓Μετά την τοποθέτηση, προσανατολίστε τον κρίκο προς τη διεύθυνση δράσης του φορτίου· μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.
