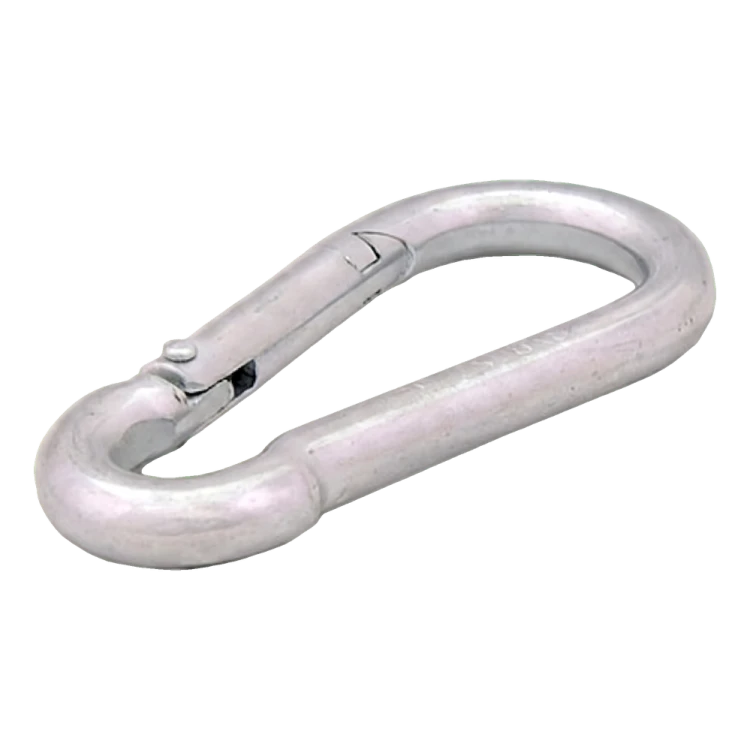

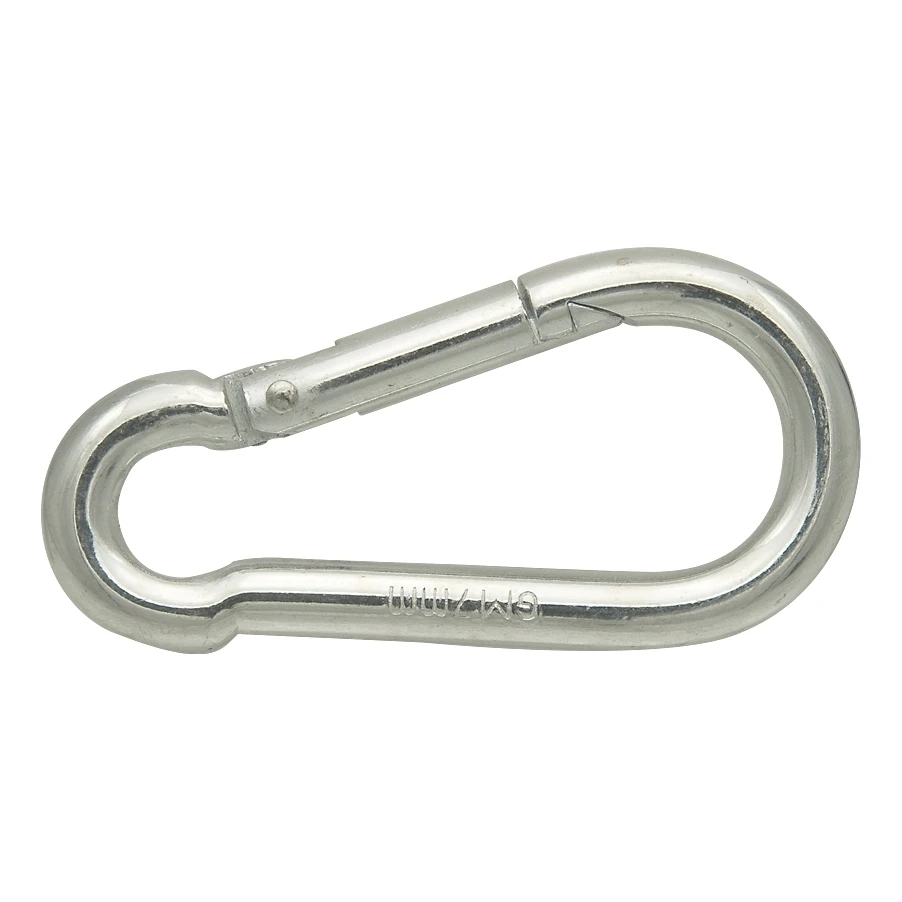

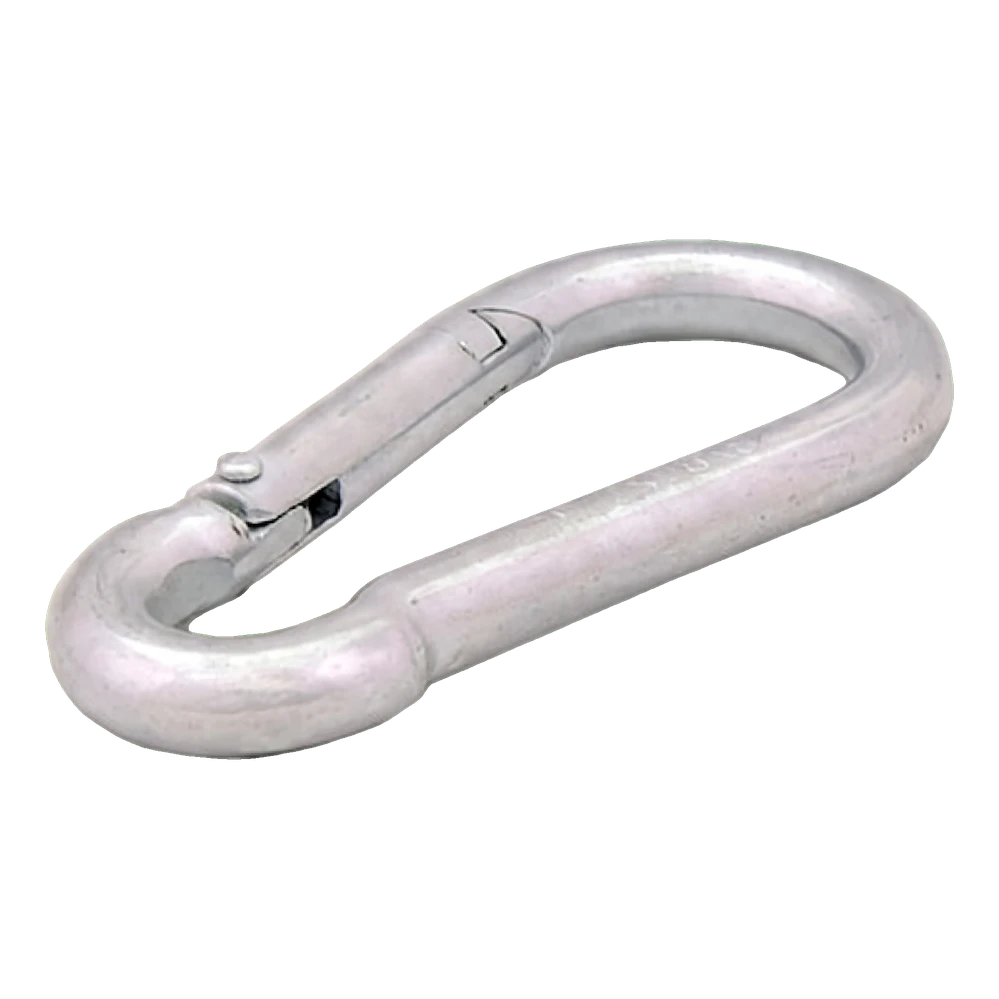

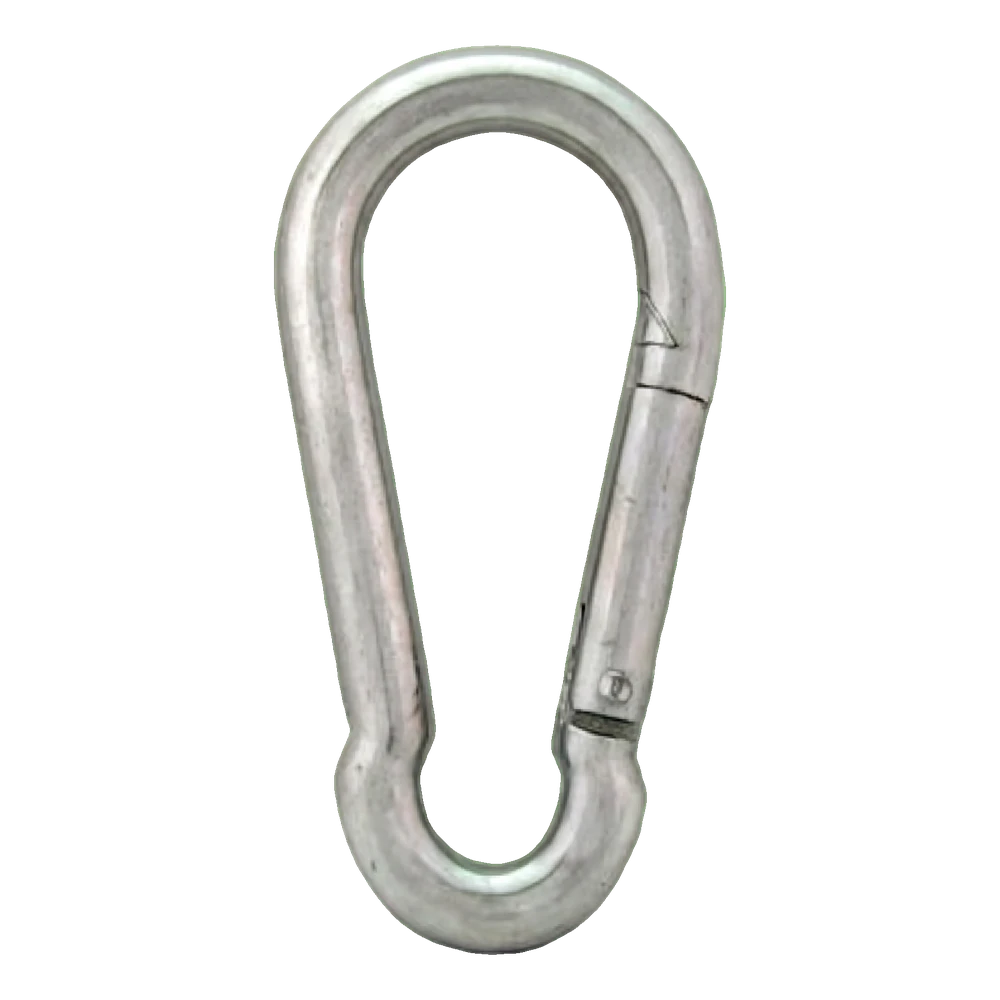

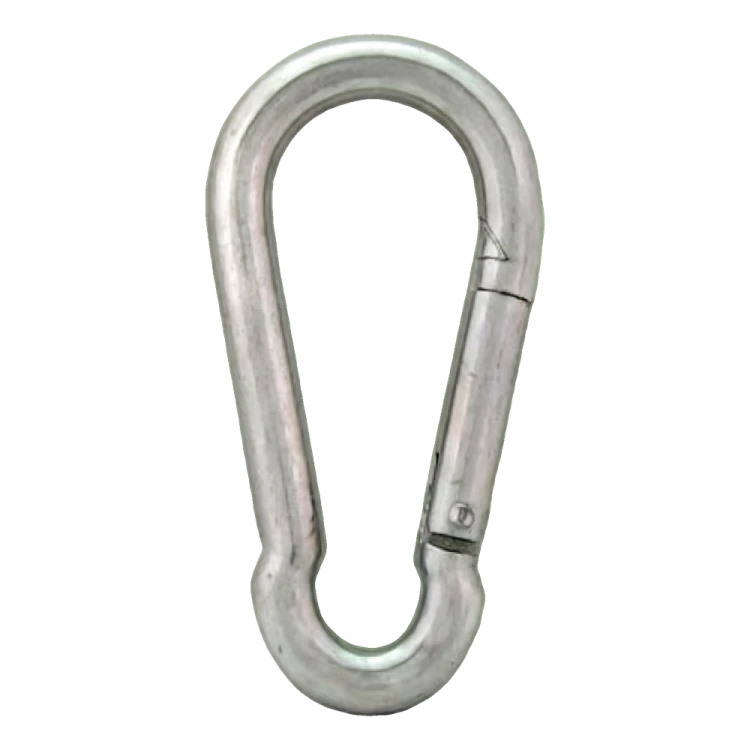

Γάντζος καραμπίνερ γαλβανισμένος 13×160 mm – DIN 5299 C

Καραμπίνερ με γλώσσα με ελατήριο για γρήγορη σύνδεση σχοινιών, αλυσίδων και εξαρτημάτων· γαλβανισμένος χάλυβας

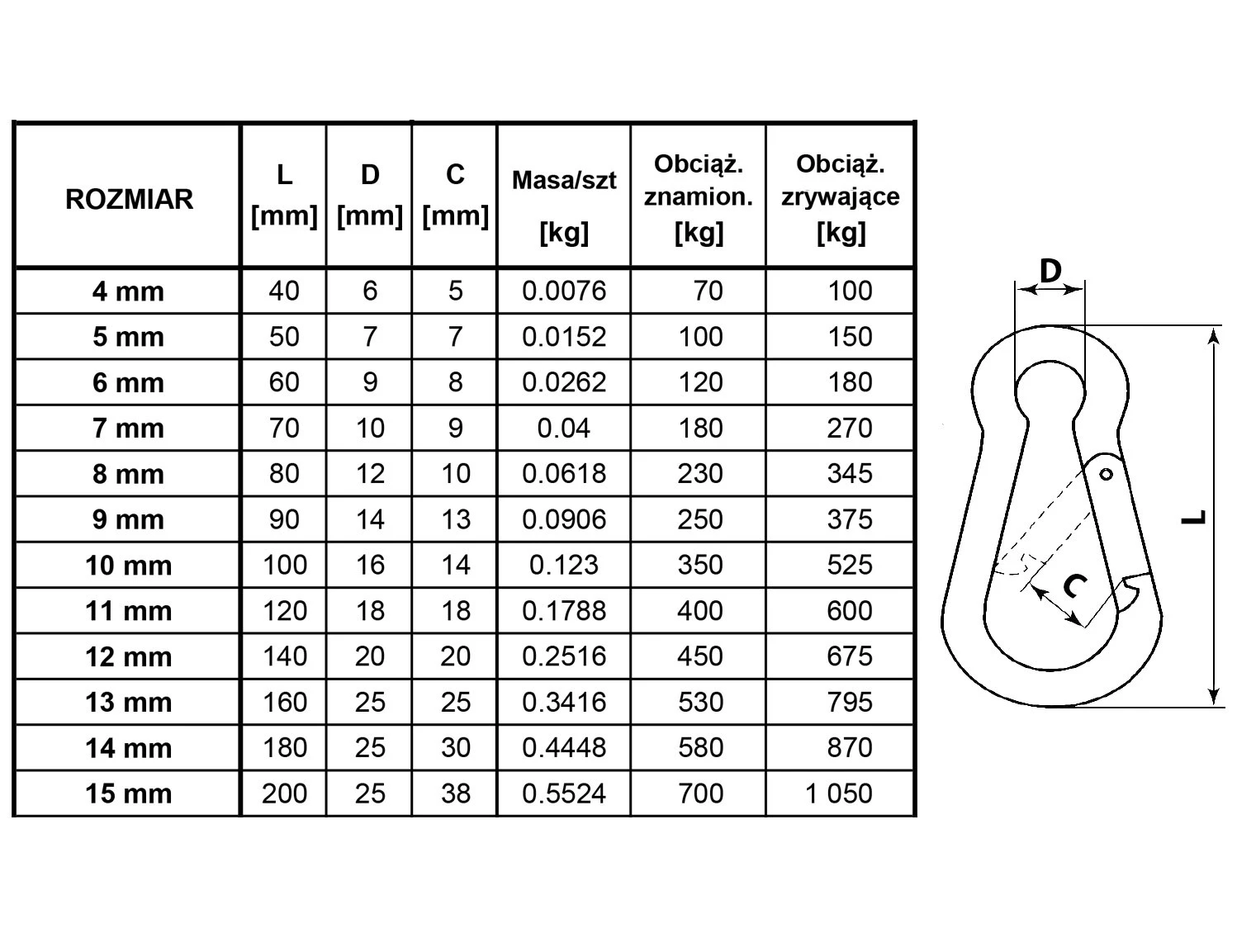

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το καραμπίνερ με γλώσσα με ελατήριο σύμφωνα με το DIN 5299 C χρησιμεύει για γρήγορη σύνδεση και αποσύνδεση σχοινιών, λεπτών σχοινιών, αλυσίδων, λαβών και εξαρτημάτων χωρίς εργαλεία.

Το μέγεθος 13 × 160 mm δηλώνει τη διάμετρο του σύρματος d = 13 mm και το συνολικό μήκος L = 160 mm. Η διάσταση D = 25 mm δηλώνει το εσωτερικό πλάτος του ματιού, ενώ η C = 25 mm το άνοιγμα της γλώσσας. Ελέγξτε αν το στοιχείο που πρόκειται να συνδεθεί (μάτι, κρίκος αλυσίδας ή σχοινί) χωρά σε αυτό το άνοιγμα. Επιλέξτε το καραμπίνερ με βάση το φορτίο εργασίας 530 kg και μην υπερβαίνετε αυτή την τιμή. Μετά τη σύνδεση, ελέγξτε ότι η γλώσσα επανήλθε μόνη της και εφάπτεται στη μύτη.

Υλικό: χάλυβας C10. Επίστρωση: γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Το φορτίο εργασίας αφορά φόρτιση κατά μήκος του άξονα του καραμπίνερ, ενώ η πλευρική φόρτιση της γλώσσας μειώνει τη φέρουσα ικανότητα. Το φορτίο θραύσης είναι 795 kg και δεν αποτελεί φορτίο εργασίας. Το καραμπίνερ δεν προορίζεται για ανύψωση φορτίων πάνω από ανθρώπους ούτε για ασφάλιση προσώπων.

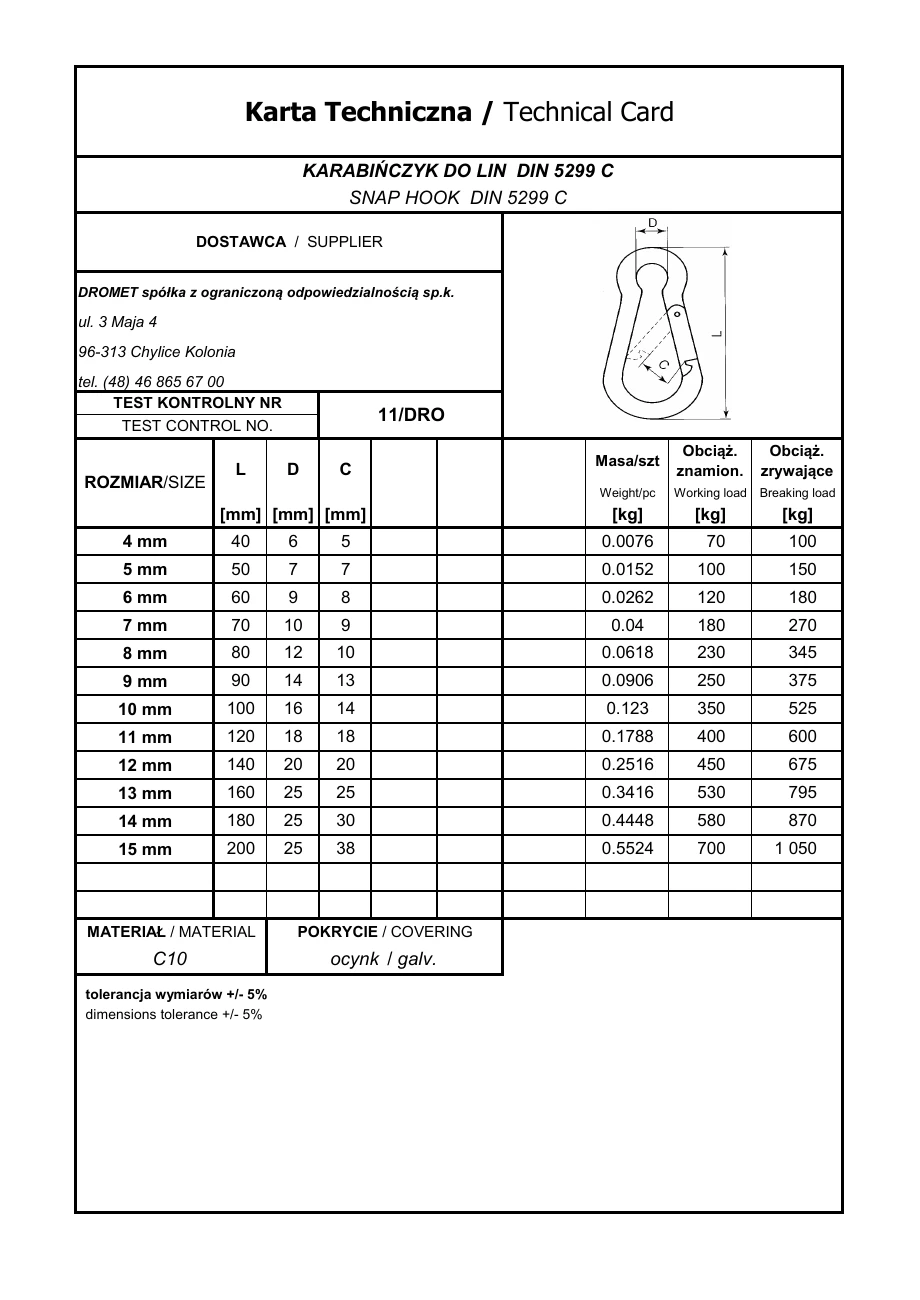

Διαστάσεις βάσει δελτίου

Υλικό και αντοχή

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε το καραμπίνερ με βάση το φορτίο – μην υπερβαίνετε το φορτίο εργασίας 530 kg.
• ✓Ελέγξτε αν το στοιχείο που πρόκειται να συνδεθεί (μάτι, κρίκος αλυσίδας, σχοινί) χωρά στο άνοιγμα της γλώσσας C = 25 mm.
• ✓Μετά τη σύνδεση, ελέγξτε ότι η γλώσσα επανήλθε μόνη της και εφάπτεται στη μύτη.
