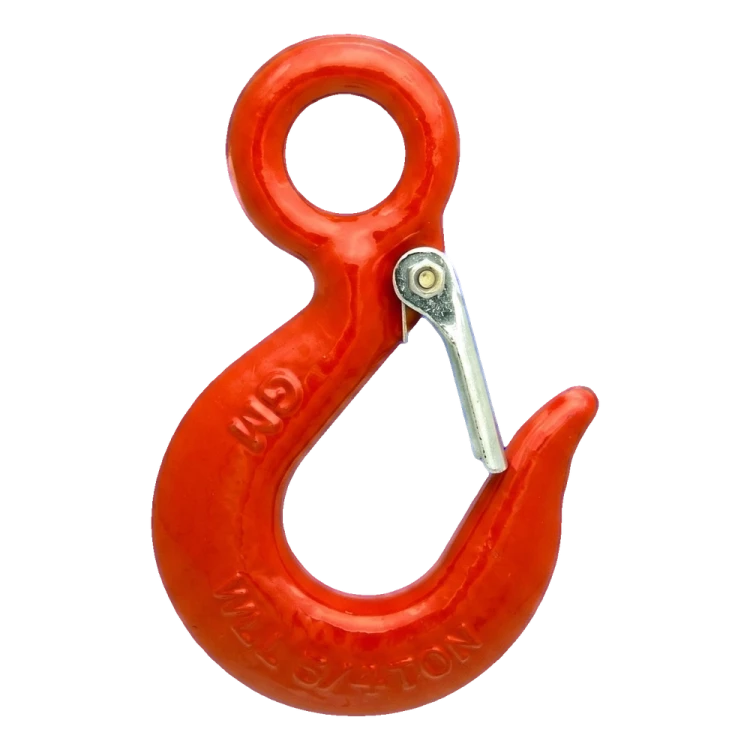

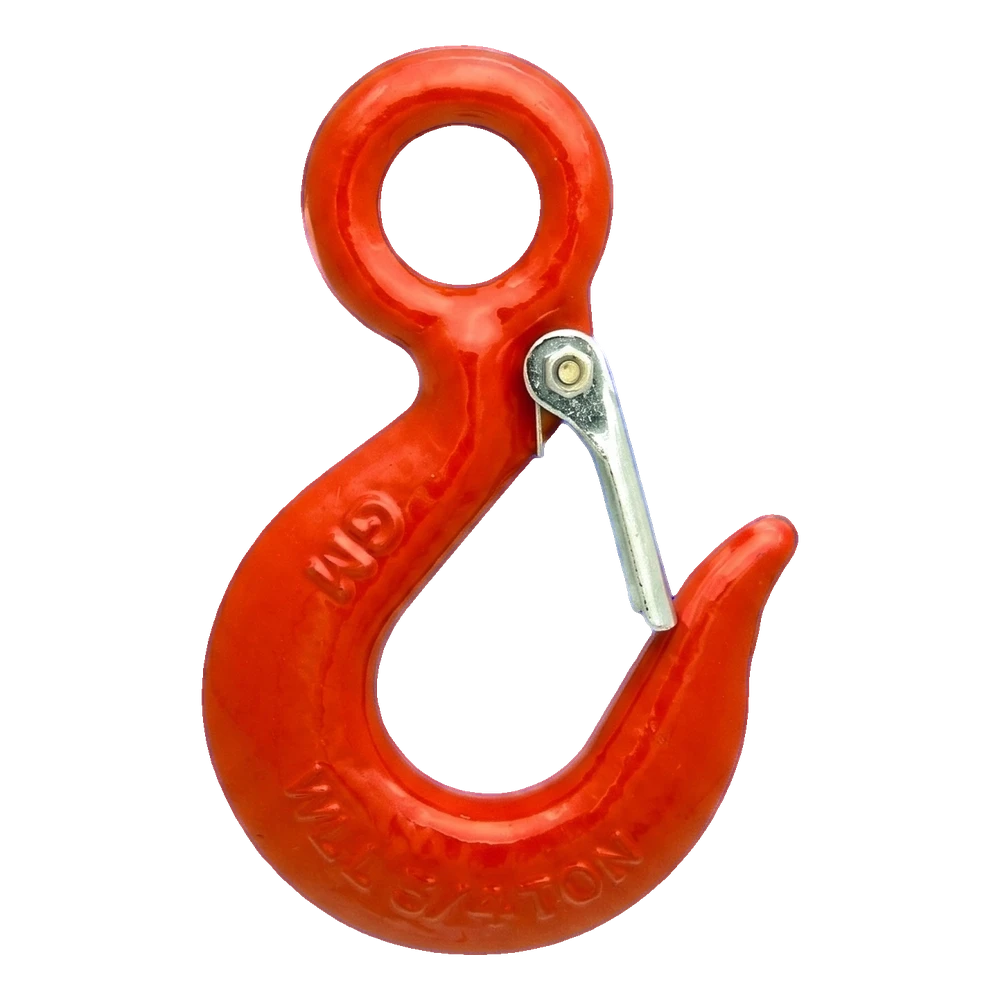

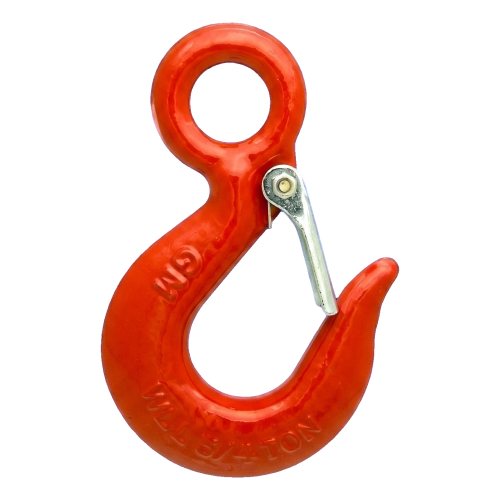

Γάντζος με μάτι και ασφάλεια 1500 kg – ατσάλι C45 γαλβανισμένο και βαμμένο

Γάντζος με μάτι και γλωσσίδα ασφαλείας για αρτάνες από συρματόσχοινο και αλυσίδα· χάλυβας C45, γαλβάνισμα + βαφή

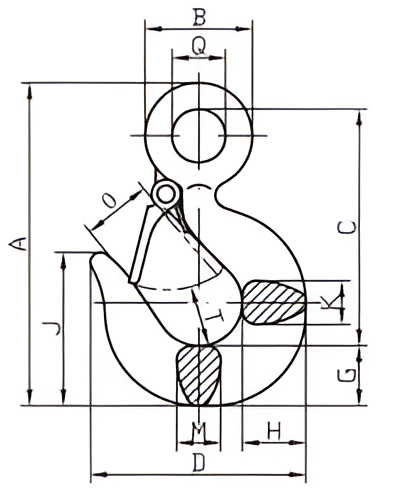

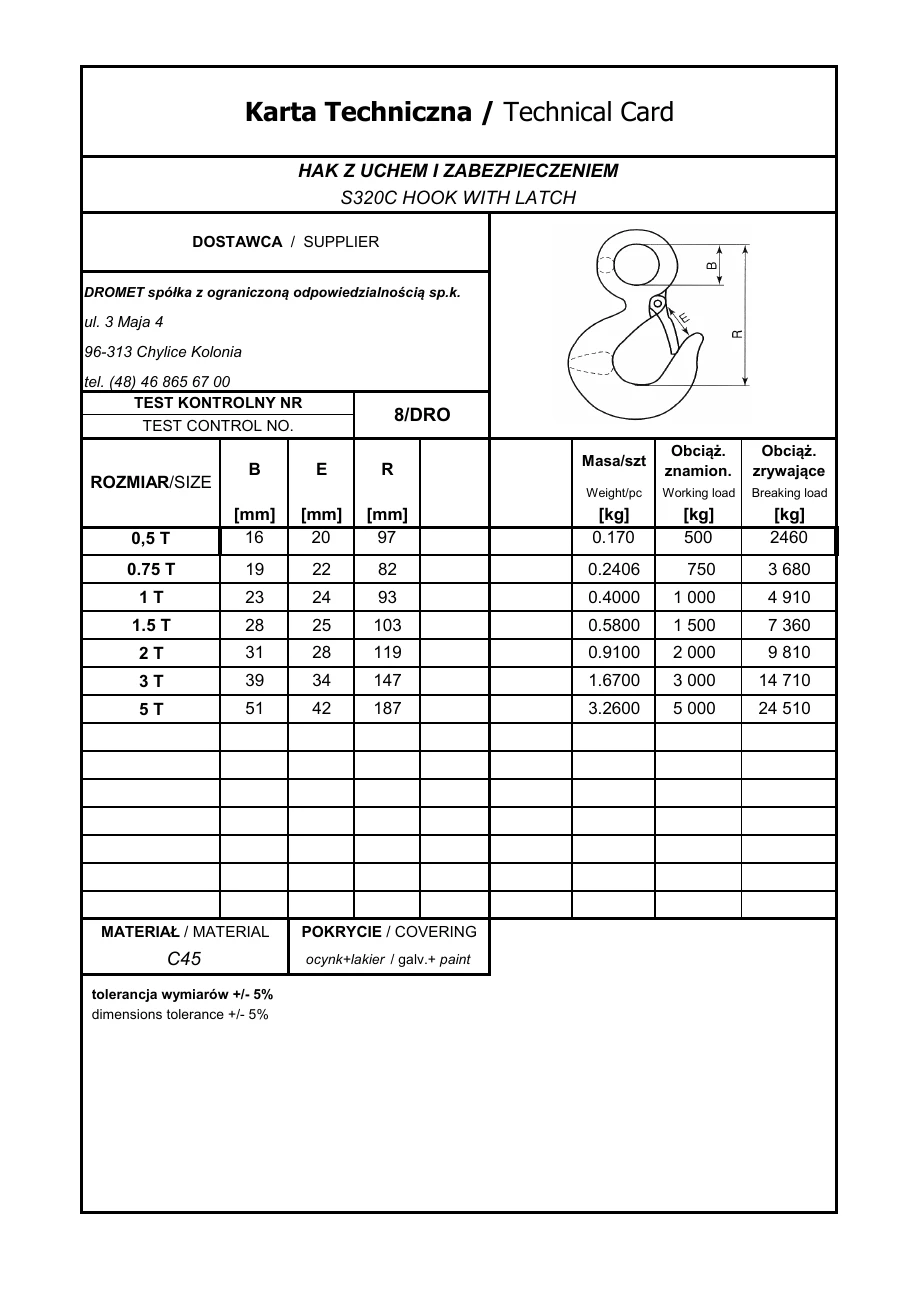

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Ο γάντζος με μάτι και γλωσσίδα ασφαλείας χρησιμεύει ως τερματικό εξάρτημα αρτάνης από συρματόσχοινο ή αλυσίδα. Για τον οφθαλμό πρέπει να επιλεγεί συνδετικό εξάρτημα που χωρά σε αυτόν, για παράδειγμα ναυτικό κλειδί ή κρίκος.

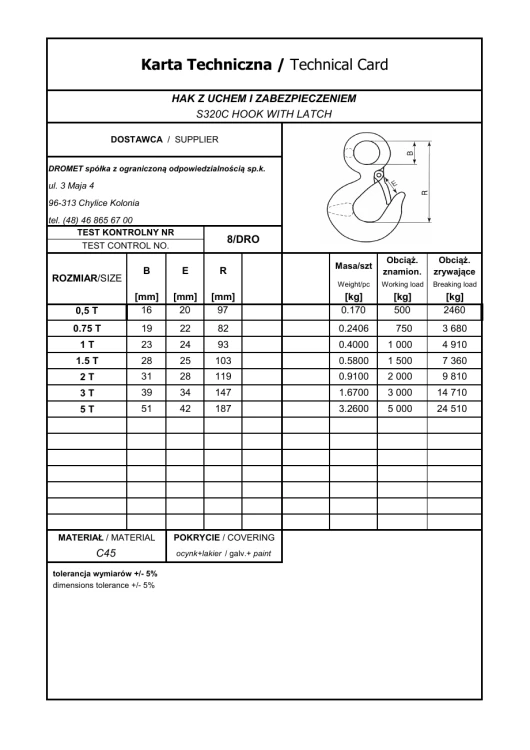

Το ονομαστικό φορτίο του αγκίστρου είναι 1500 kg και δεν επιτρέπεται να είναι μικρότερο από το φορτίο εργασίας της αρτάνης. Η διάσταση του οφθαλμού B = 28 mm χρησιμοποιείται για την επιλογή του συνδετικού εξαρτήματος, το οποίο πρέπει να χωρά στον οφθαλμό. Το άνοιγμα του λαιμού (στη γλωσσίδα ασφαλείας) είναι E = 25 mm και η διάσταση από το εσωτερικό του οφθαλμού έως τον πυθμένα του αγκίστρου είναι R = 103 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με το τεχνικό δελτίο του κατασκευαστή (με ανοχή διαστάσεων ±5%). Αναρτήστε το φορτίο στον πυθμένα του αγκίστρου, όχι στην αιχμή του. Η γλωσσίδα ασφαλείας πρέπει να κλείνει ανεμπόδιστα.

Υλικό: χάλυβας C45. Επίστρωση: γαλβάνισμα + βερνίκι. Το φορτίο θραύσης είναι 7360 kg σύμφωνα με το τεχνικό δελτίο του κατασκευαστή και δεν είναι φορτίο εργασίας. Το φορτίο εργασίας της αρτάνης εξαρτάται από το ασθενέστερο εξάρτημά της και τη γωνία λειτουργίας — καθορίζεται από τη μελέτη ή τις οδηγίες της αρτάνης. Πριν από κάθε χρήση, επιθεωρήστε το άγκιστρο. Ρωγμές, παραμορφώσεις, διευρυμένος λαιμός ή γλωσσίδα ασφαλείας που δεν λειτουργεί επιβάλλουν την απόσυρσή του από τη χρήση. Μην χρησιμοποιείτε το άγκιστρο για ανύψωση προσώπων.

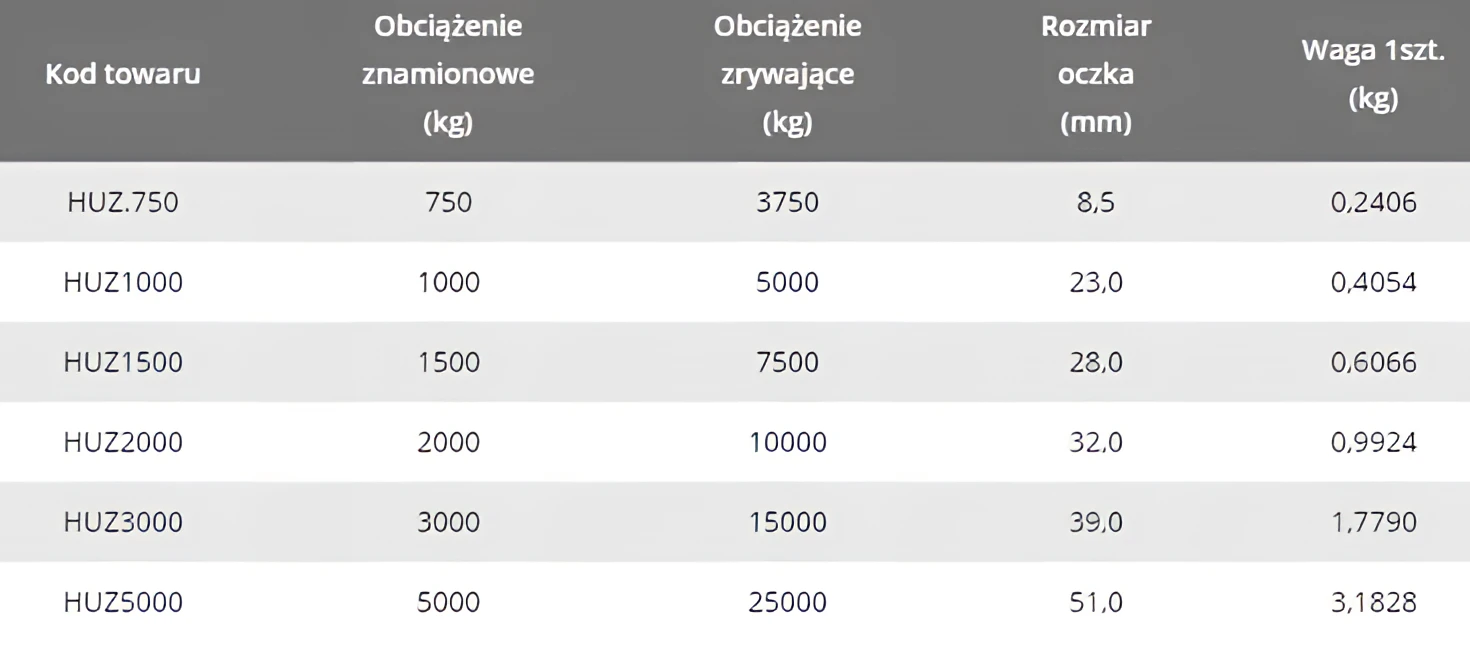

Διαστάσεις βάσει δελτίου

Υλικό και αντοχή

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε ότι το ονομαστικό φορτίο του αγκίστρου δεν είναι μικρότερο από το φορτίο εργασίας της αρτάνης.
• ✓Αναρτήστε το φορτίο στον πυθμένα του αγκίστρου, όχι στην αιχμή του· η γλωσσίδα ασφαλείας πρέπει να κλείνει ανεμπόδιστα.
• ✓Πριν από κάθε χρήση, επιθεωρήστε το άγκιστρο: ρωγμές, παραμορφώσεις, διευρυμένος λαιμός ή γλωσσίδα ασφαλείας που δεν λειτουργεί – αποσύρετέ το από τη χρήση.
