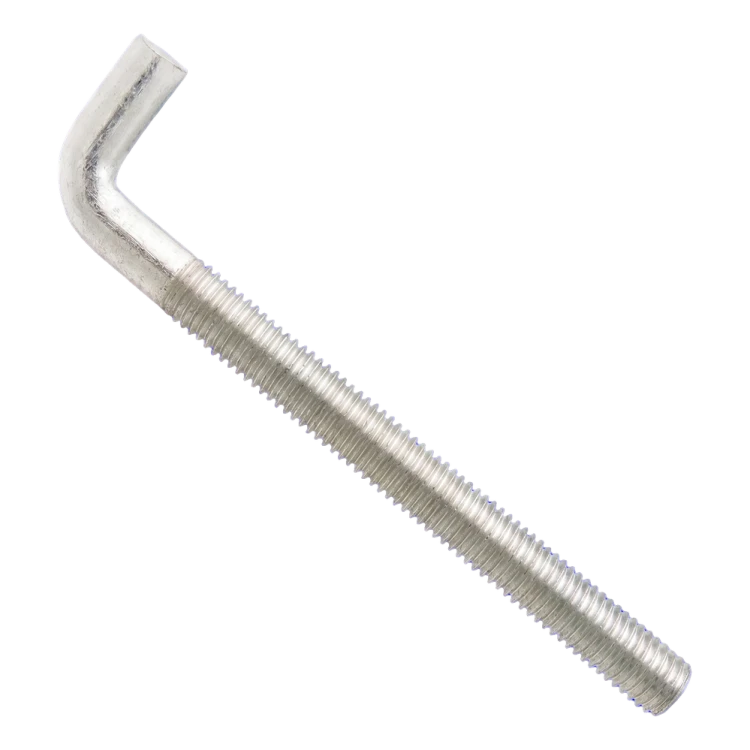

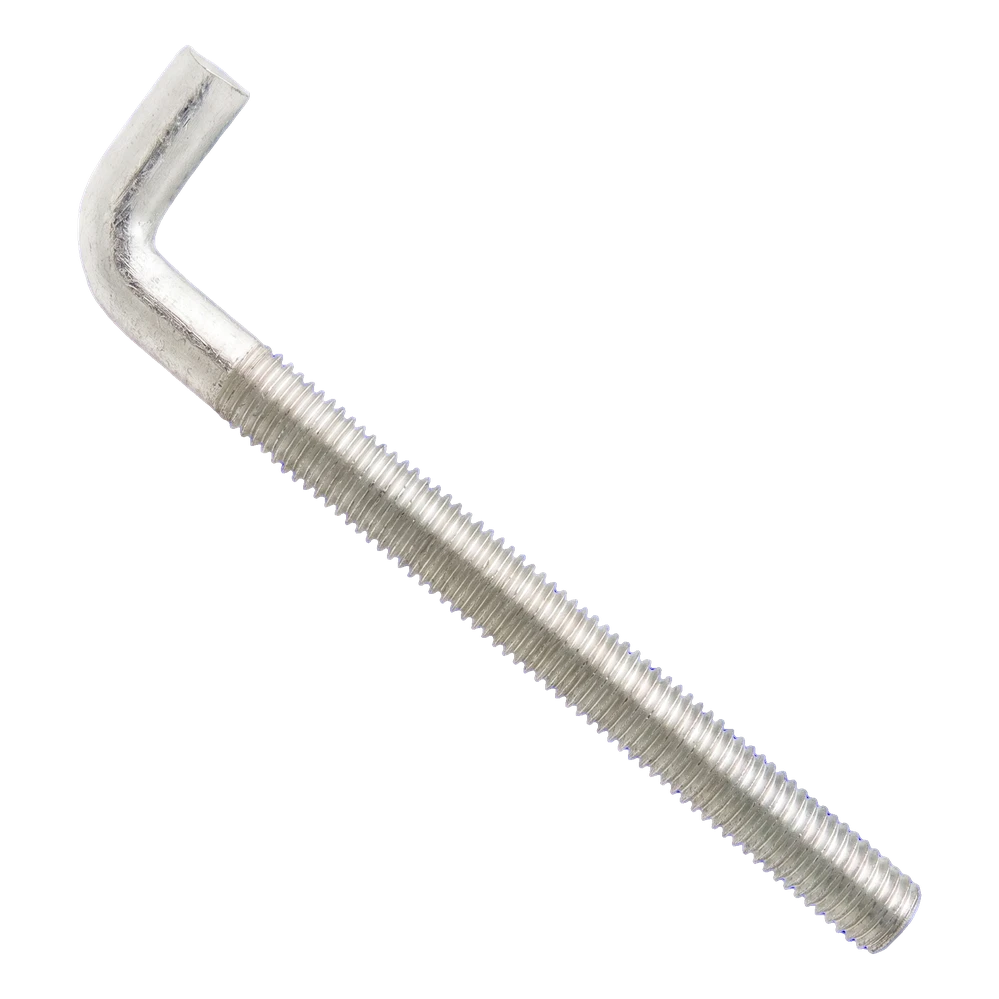

Γάντζος σχήματος L με μετρικό σπείρωμα γαλβανισμένος M10×120 mm

Ράβδος με σπείρωμα και άκρο λυγισμένο σε ορθή γωνία – για βίδωμα σε μετρικό σπείρωμα και στήριξη ή ανάρτηση στοιχείων· χάλυβας κλάσης αντοχής 5.8, ηλεκτρολυτική επιψευδαργύρωση

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Ο γάντζος σχήματος L με μετρικό σπείρωμα είναι μια ράβδος με σπείρωμα και άκρο λυγισμένο σε ορθή γωνία. Χρησιμοποιείται για βίδωμα σε στοιχείο με εσωτερικό σπείρωμα και για στήριξη ή ανάρτηση στοιχείων, όπως σωλήνων, πηχών και στηριγμάτων.

Το σπείρωμα του γάντζου έχει μέγεθος M10 — το χιτώνιο του αγκυρίου, το περικόχλιο ή η οπή με σπείρωμα πρέπει να έχει αντίστοιχο εσωτερικό σπείρωμα. Το συνολικό μήκος H είναι 120 mm και μετριέται από το άκρο του σπειρώματος έως το πιο απομακρυσμένο σημείο του καμπυλωμένου τμήματος. Το μήκος του σπειρώματος L1 είναι 95 mm και το μήκος του λυγισμένου σκέλους A — 30 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με τον πίνακα του κατασκευαστή. Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο και ασφαλίστε το σπείρωμα που προεξέχει από αυτό με κόντρα περικόχλιο. Μετά την τοποθέτηση, προσανατολίστε το άκρο προς τη διεύθυνση δράσης του φορτίου· μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.

Υλικό: χάλυβας, κλάση αντοχής: 5.8 (σύμφωνα με τα στοιχεία του κατασκευαστή), επίστρωση: ηλεκτρολυτικό γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν αναφέρει τη φέρουσα ικανότητα του γάντζου. Το επιτρεπόμενο φορτίο εξαρτάται από το υπόστρωμα και τον τρόπο στερέωσης — καθορίζεται από τη μελέτη ή τον κατασκευαστή του αγκυρίου. Μη χρησιμοποιείτε τον γάντζο για ανύψωση φορτίων ή για ασφάλιση ατόμων έναντι πτώσης.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε συνεργαζόμενο στοιχείο με σπείρωμα που αντιστοιχεί στο M10 – αγκύριο, περικόχλιο ή χιτώνιο με εσωτερικό σπείρωμα.
• ✓Βιδώστε τον γάντζο στο βάθος που απαιτεί το συνεργαζόμενο στοιχείο (διαθέσιμο σπείρωμα: L1 = 95 mm)· ασφαλίστε το σπείρωμα που προεξέχει από το στοιχείο με κόντρα περικόχλιο.
• ✓Μετά την τοποθέτηση, προσανατολίστε το άκρο προς τη διεύθυνση δράσης του φορτίου· μην καταπονείτε τον γάντζο πλευρικά στο καμπυλωμένο τμήμα.
