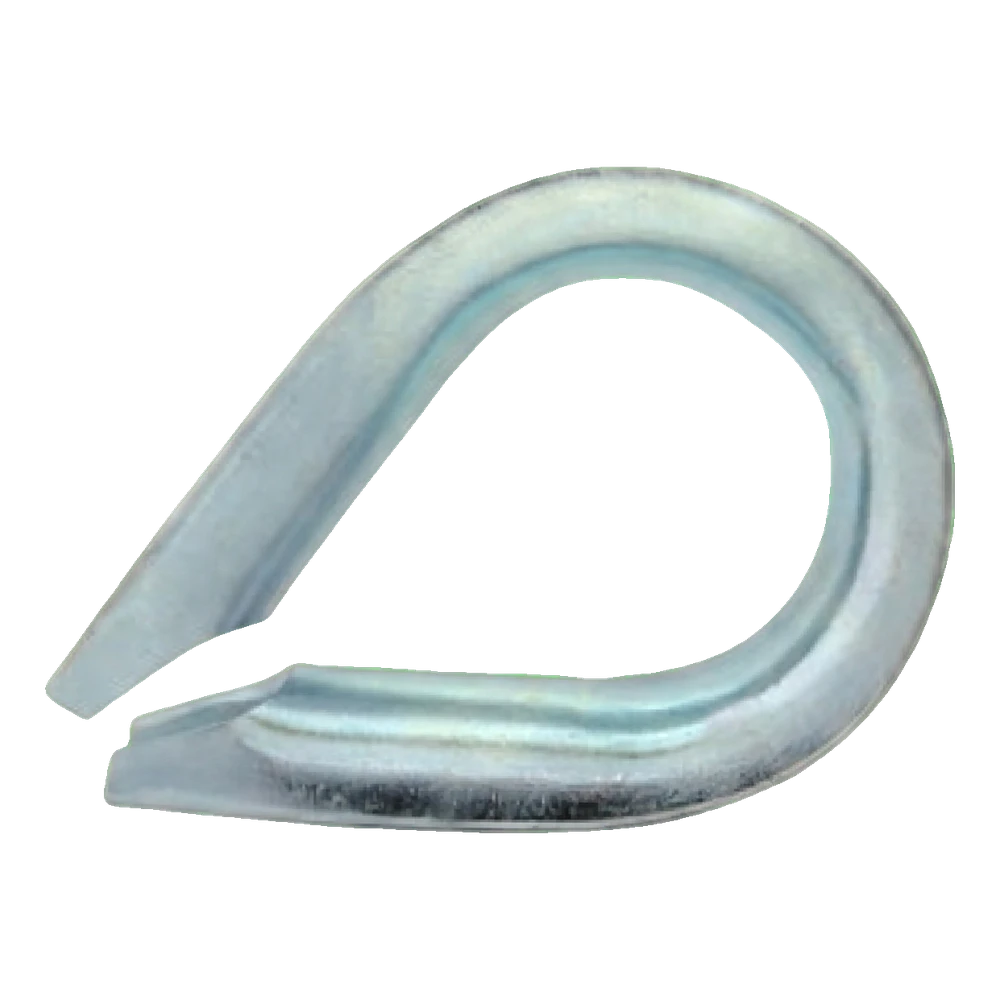

Γαλβανισμένη Ροδάντζα συρματόσχοινου 16 mm – DIN 6899 B

Η ροδάντζα προστατεύει τη θηλιά του χαλύβδινου συρματόσχοινου από τσάκισμα και φθορά λόγω τριβής στο σημείο αγκίστρωσης· γαλβανισμένος χάλυβας

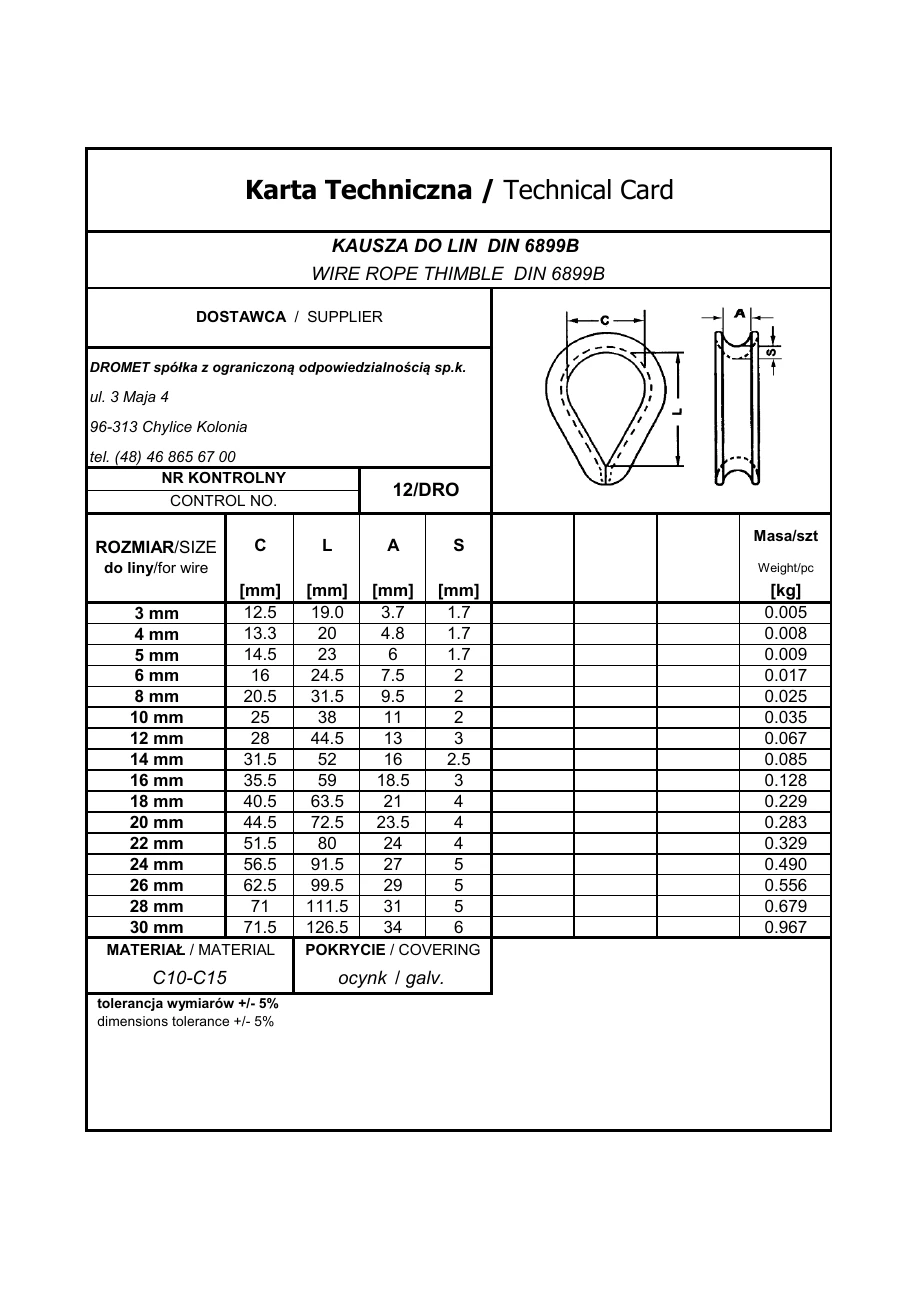

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

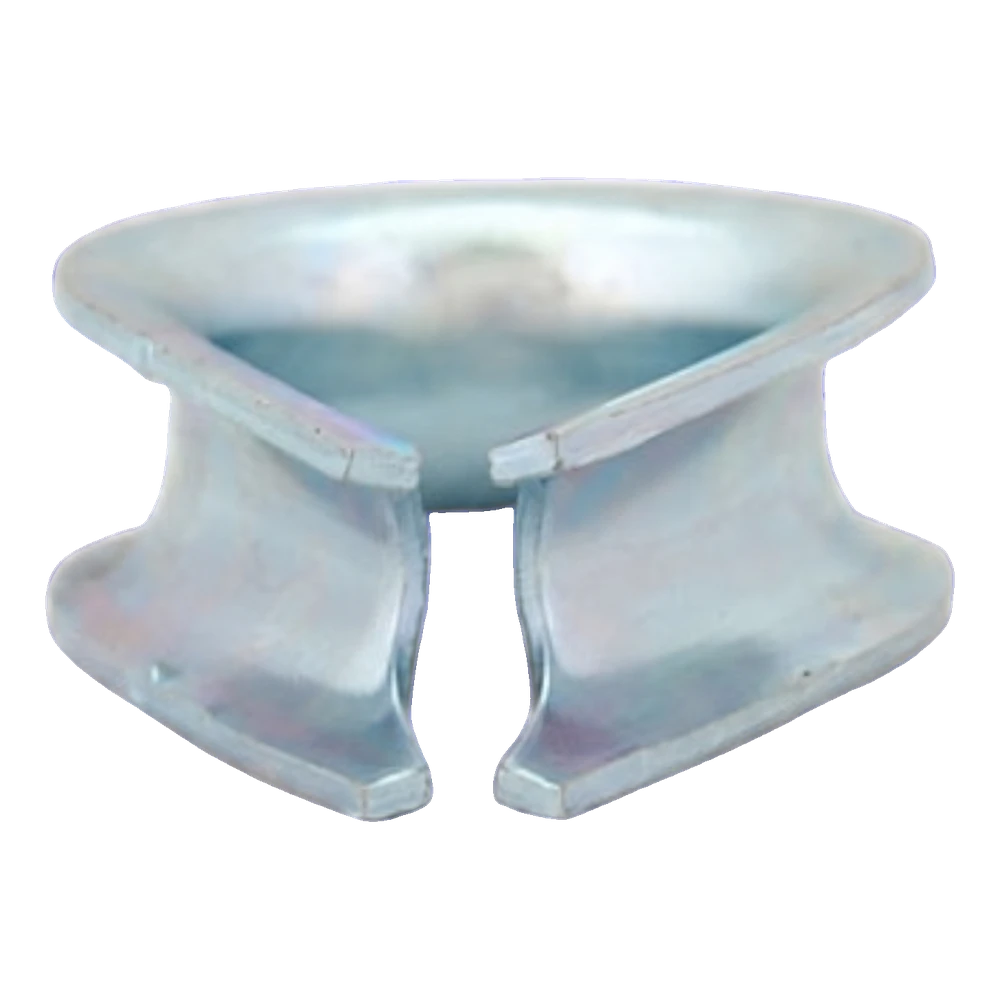

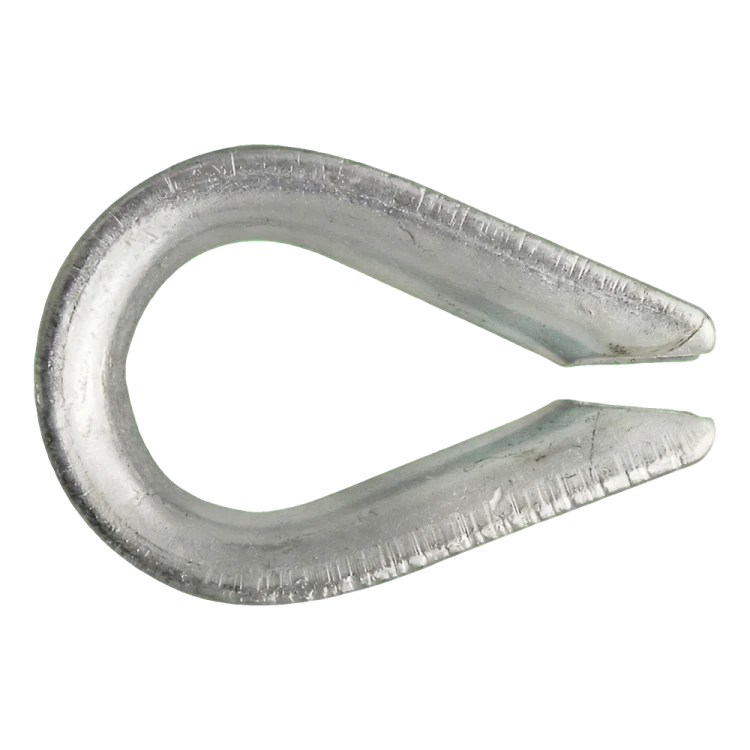

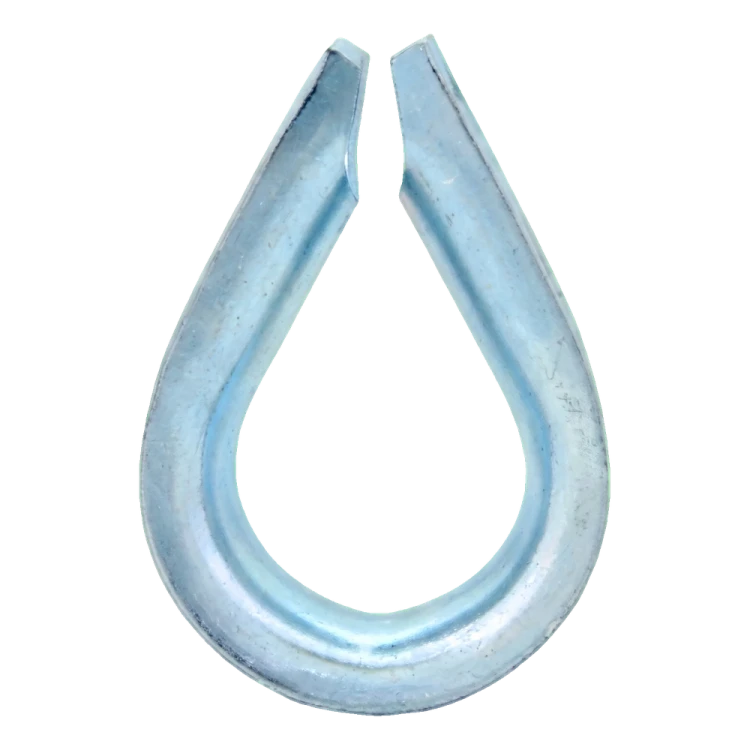

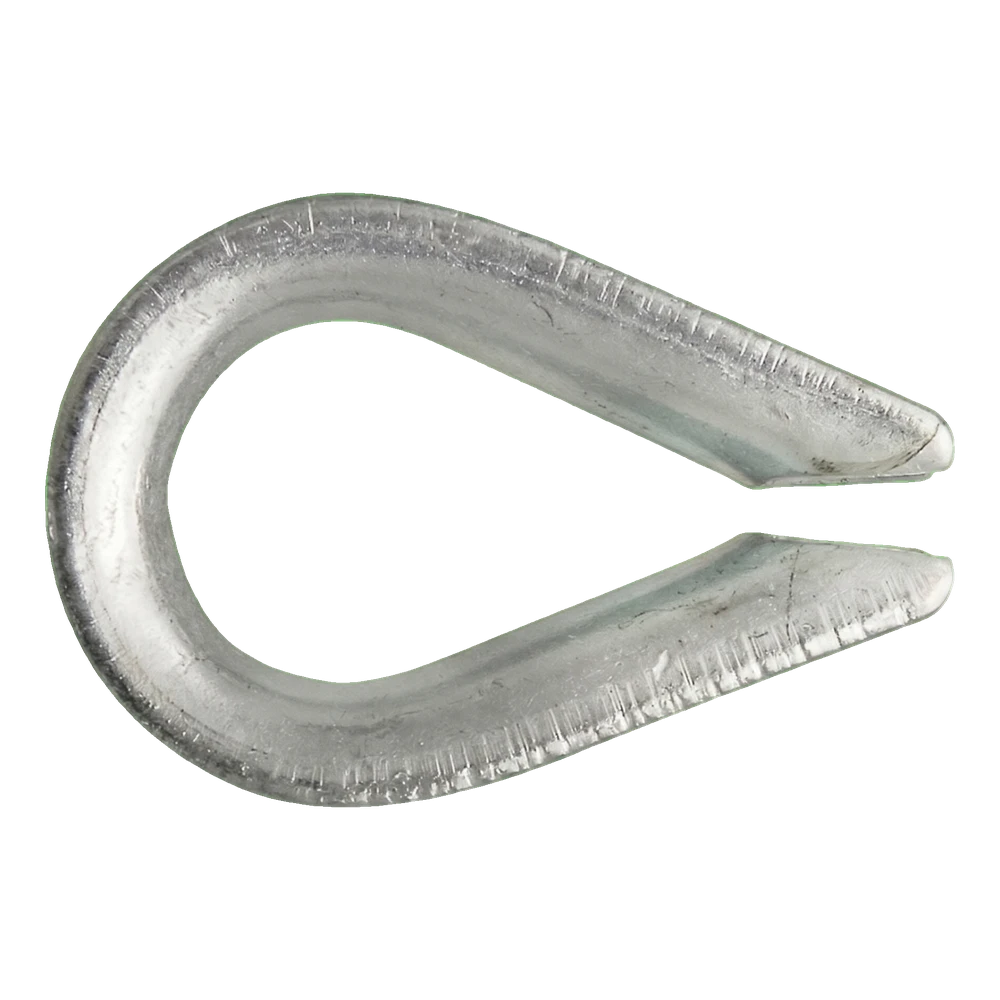

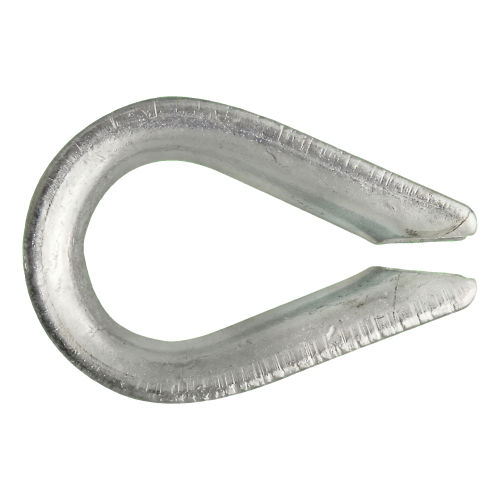

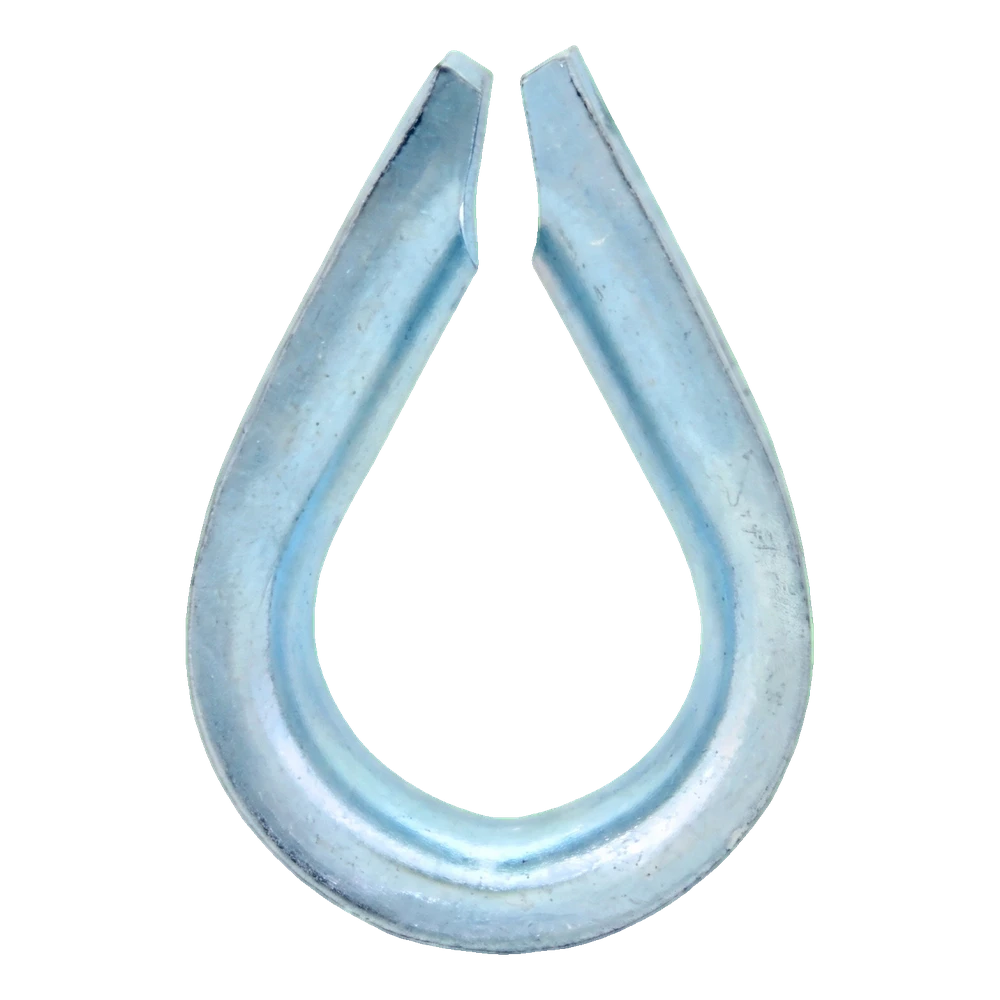

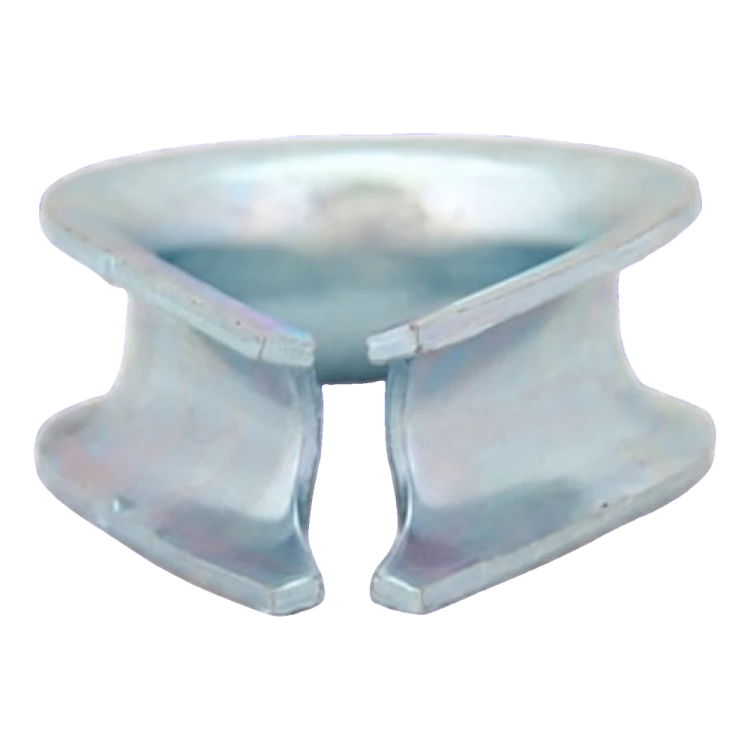

Η ροδάντζα προστατεύει τη θηλιά του χαλύβδινου συρματόσχοινου από τσάκισμα και φθορά λόγω τριβής στο σημείο αγκίστρωσης. Διαθέτει αυλάκωση στην οποία τοποθετείται το συρματόσχοινο και μάτι με καθορισμένες εσωτερικές διαστάσεις. Χρησιμοποιείται για τη δημιουργία θηλιάς σε χαλύβδινο συρματόσχοινο με σφιγκτήρες ή πρεσαριστό σύνδεσμο, ώστε η θηλιά να διατηρεί το σχήμα της υπό φορτίο.

Η ροδάντζα επιλέγεται ανάλογα με τη διάμετρο του συρματόσχοινου — αυτό το μέγεθος προορίζεται για συρματόσχοινο 16 mm. Το προϊόν κατασκευάστηκε σύμφωνα με το πρότυπο DIN 6899 B. Οι εσωτερικές διαστάσεις του ματιού είναι πλάτος C = 35,5 mm και μήκος L = 59 mm. Η διάσταση A = 18,5 mm δηλώνει το πλάτος της αυλάκωσης και η S = 3 mm το πάχος του υλικού. Πρόκειται για ονομαστικές τιμές σύμφωνα με το φύλλο καταλόγου του κατασκευαστή. Κατά την τοποθέτηση, περάστε το συρματόσχοινο γύρω από τη ροδάντζα, ώστε να βρίσκεται μέσα στην αυλάκωση σε όλη την περίμετρο και να εφάπτεται σε αυτήν, και στη συνέχεια κλείστε τη θηλιά με σφιγκτήρες συρματόσχοινων ή πρεσαριστό σύνδεσμο. Μετά τη σύσφιξη, ελέγξτε ότι η ροδάντζα δεν γλιστρά έξω από τη θηλιά.

Υλικό: χάλυβας C10–C15. Επίστρωση: γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Η φέρουσα ικανότητα της θηλιάς εξαρτάται από το συρματόσχοινο και τον τρόπο τερματισμού του (σφιγκτήρες, σύνδεσμος), και όχι από τη ροδάντζα μόνη της. Επιλέξτε τον αριθμό και τις αποστάσεις μεταξύ των σφιγκτήρων σύμφωνα με τις συστάσεις του κατασκευαστή του συρματόσχοινου ή των σφιγκτήρων.

Διαστάσεις βάσει δελτίου

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε τη ροδάντζα ανάλογα με τη διάμετρο του συρματόσχοινου – το συρματόσχοινο πρέπει να βρίσκεται μέσα στην αυλάκωση σε όλη την περίμετρο.
• ✓Περάστε το συρματόσχοινο γύρω από τη ροδάντζα ώστε να εφάπτεται στην αυλάκωση και κλείστε τη θηλιά με σφιγκτήρες συρματόσχοινων ή πρεσαριστό σύνδεσμο.
• ✓Μετά τη σύσφιξη, ελέγξτε ότι η ροδάντζα δεν γλιστρά έξω από τη θηλιά.
