HAGER

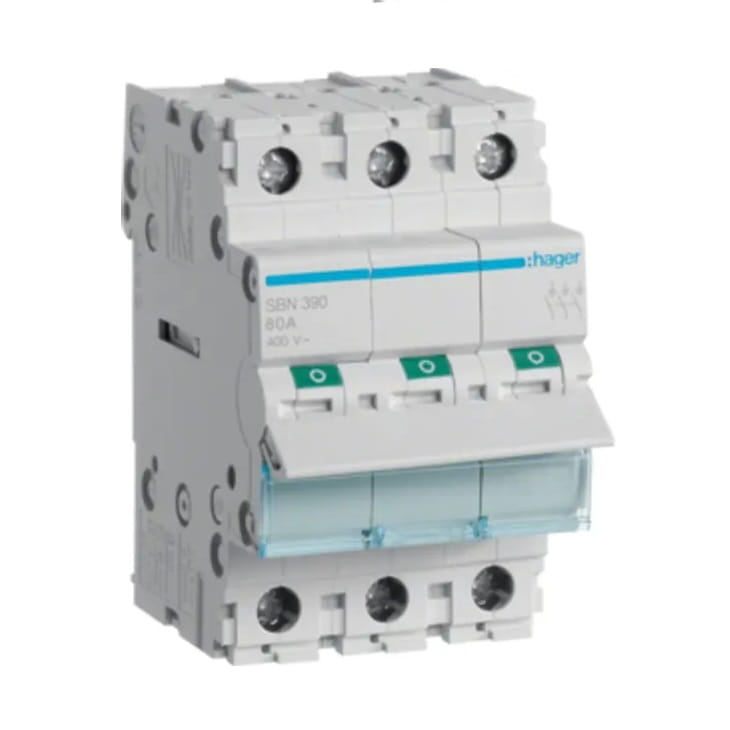

Διακόπτης απομόνωσης 3 φάσεων 3P 100A 400V AC SBN390 HAGER

Μετάβαση στις αξιολογήσεις προϊόντος

Διακόπτης απομόνωσης 3 φάσεων 3P 100A 400V AC SBN390 HAGER είναι ένας τύπος ηλεκτρικού διακόπτη που εκτελεί διάφορες λειτουργίες: διοχετεύει το ρεύμα υπό ονομαστικές συνθήκες και κατά τη διάρκεια υπερφορτίσεων (συμπεριλαμβανομένου του βραχυκυκλώματος για καθορισμένο χρονικό διάστημα), αποσυνδέει το κύκλωμα τόσο υπό ονομαστικές συνθήκες όσο και υπό συνθήκες σφάλματος και μονώνει, πληρώντας τις απαιτήσεις των ιδιοτήτων μόνωσης για την ασφαλή λειτουργία του εξοπλισμού.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 27,38 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Επιλέξτε παραλλαγή:

Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή

Ποσότητα

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 10 εργάσιμες ημέρες

Χαρακτηριστικά προϊόντος

[PIM] rozlaczniki-izolacyjne #95

  • Εφαρμογή AC (δίκτυο)
  • Τύπος αποζεύκτη αποζεύκτης
  • Ονομαστικό ρεύμα [A] 100A
  • Αριθμός πόλων 3P
  • Ονομαστική τάση [V] 400V AC
  • Μάρκα HAGER

Περιγραφή

Διακόπτης απομόνωσης 3 φάσεων 3P 100A 400V AC SBN390 HAGER

Διακόπτης απομόνωσης 3 φάσεων 3P 100A 400V AC SBN390 HAGER είναι ένας τύπος ηλεκτρικού διακόπτη που εκτελεί διάφορες λειτουργίες: διοχετεύει το ρεύμα υπό ονομαστικές συνθήκες και κατά τη διάρκεια υπερφορτίσεων (συμπεριλαμβανομένου του βραχυκυκλώματος για καθορισμένο χρονικό διάστημα), αποσυνδέει το κύκλωμα τόσο υπό ονομαστικές συνθήκες όσο και υπό συνθήκες σφάλματος και μονώνει, πληρώντας τις απαιτήσεις των ιδιοτήτων μόνωσης για την ασφαλή λειτουργία του εξοπλισμού.

Κάθε αρθρωτός αποζεύκτης μονωτικού διακόπτη HAGER διαθέτει πράσινα και κόκκινα πεδία στο μοχλό ενεργοποίησης για να παρέχει σαφή οπτικοποίηση της θέσης του αποζεύκτη. Η συσκευή SBN390 είναι κατασκευασμένη από ανθεκτικό πλαστικό και είναι κατάλληλη για θερμοκρασίες από -20ºC έως +50ºC.

Προδιαγραφές

Κατασκευαστής
HAGER
Ονομαστικό ρεύμα
100 A
Αριθμός φάσεων
3-φασικό
Αριθμός πόλων
3 P
Ονομαστική τάση μεταγωγής Ue (AC)
400 V
Ονομαστική συχνότητα
50/60 Hz
Ονομαστική τάση μόνωσης Ui
440 V
Τύπος εισόδου τάσης 1
AC
Ονομαστική τάση αντοχής σε υπερτάσεις Uimp
6000 V
Ικανότητα μεταφοράς εναλλασσόμενου ρεύματος AC21, κατηγορία Α
100 A
Ονομαστικό ρεύμα λειτουργίας (AC23), κατηγορία Α
40 A
Ικανότητα μεταφοράς ρεύματος AC21 στην κατηγορία B
100 A
Επιτρεπόμενη ικανότητα μεταφοράς ρεύματος AC22 της κατηγορίας Α
100 A
Επιτρεπόμενη ικανότητα μεταφοράς ρεύματος AC22 της κατηγορίας Β
100 A
Ονομαστικό ρεύμα λειτουργίας (AC23), κατηγορία B
40 A
Ρεύμα βραχυκυκλώματος με ασφάλειες gl-gG
1200 A
Ικανότητα κλεισίματος στα 400 V σε AC23A
1692 A
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας 1s
1,2 kA
Θερμικό ρεύμα εξωτερικού περιβλήματος
100 A
Συνολική απώλεια ισχύος για ονομαστικό ρεύμα
16,5 W
Απώλεια ισχύος ανά πόλο για ονομαστικό ρεύμα
5,5 W
Ηλεκτρική διάρκεια ζωής υπό ονομαστικό φορτίο σε κύκλους εργασίας (AC21)
2500
Ηλεκτρική διάρκεια ζωής υπό ονομαστικό φορτίο σε κύκλους εργασίας (AC22)
2500
Μηχανική αντοχή (αριθμός κύκλων)
40 000
Διατομή εύκαμπτου αγωγού (σύρματος) σε ακροδέκτη
6 / 35 mm²
Διατομή άκαμπτου αγωγού (σύρματος) σε ακροδέκτη
6 / 50 mm²
Ροπή σύσφιξης
3,6 Nm
Τύπος σύνδεσης
με βίδα
Αριθμός επαφών NO
3
Θερμοκρασία αποθήκευσης
από -40ºC έως +80ºC
Βαθμός προστασίας
IP20
Διαστάσεις
69 x 83 x 70 mm
Ομάδα συσκευών
SBN
Πρότυπο
IEC 60947-3
Ευρωπαϊκή οδηγία RoHs
συμβατό
Βαθμός ρύπανσης σύμφωνα με το IEC 60664 / IEC 60947-2
2

Διαθέσιμη διαμόρφωση

Κωδικός προϊόντος

Αριθμός καταλόγου.
EAN
Model
GPV-401-85
next arrow image
SBN390/HAG
3250615510303
SBN390

Αρχεία για λήψη

File icon Data sheet SBN390.pdf 235.03 kB

Φύλλο δεδομένων SBN390
