Καθολικός σύνδεσμος βάση ρακόρ για πάνελ περίφραξης ανθρακί γκρι

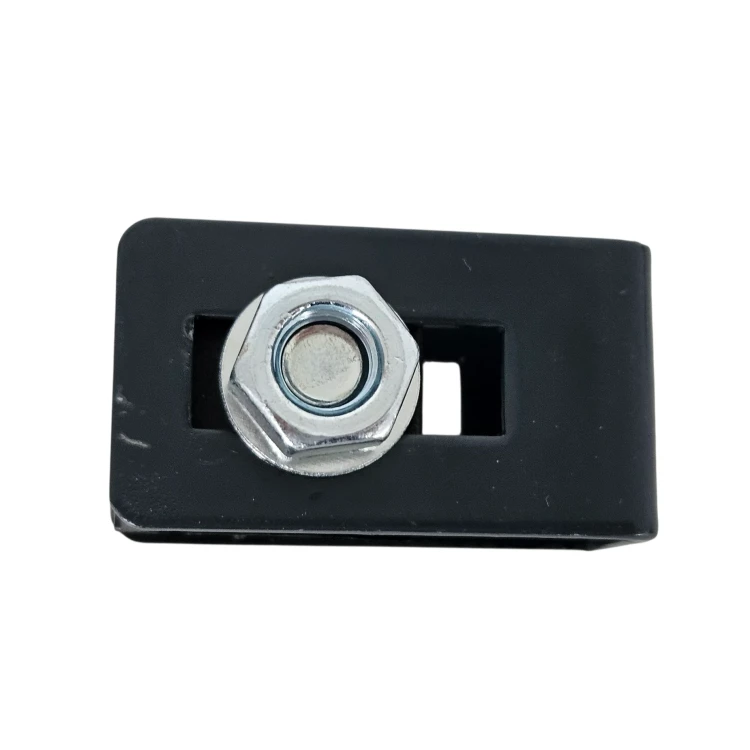

Λαμαρίνα πάχους 2 mm διαμορφωμένη σε U με εσωτερικό διάκενο 16 mm, επιμήκη οπή ρύθμισης, πλαστικό αποστάτη για σύρμα Ø 4 mm και βίδα M8 × 25

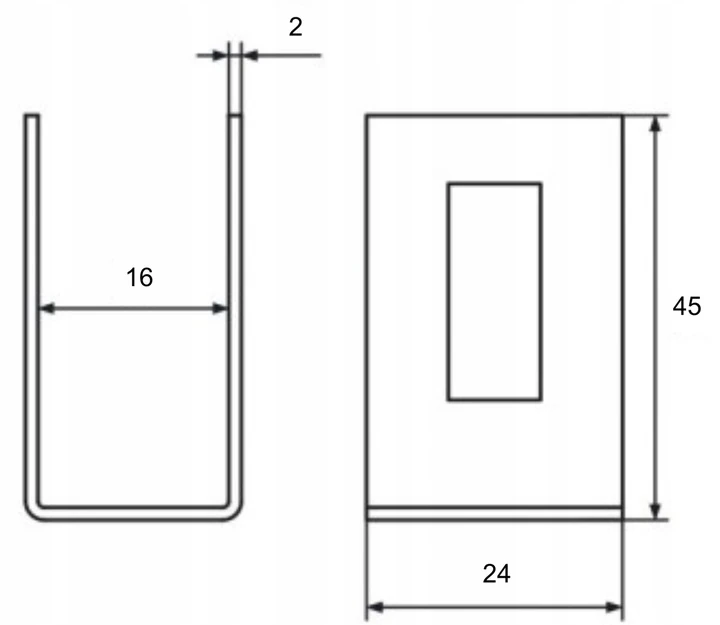

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

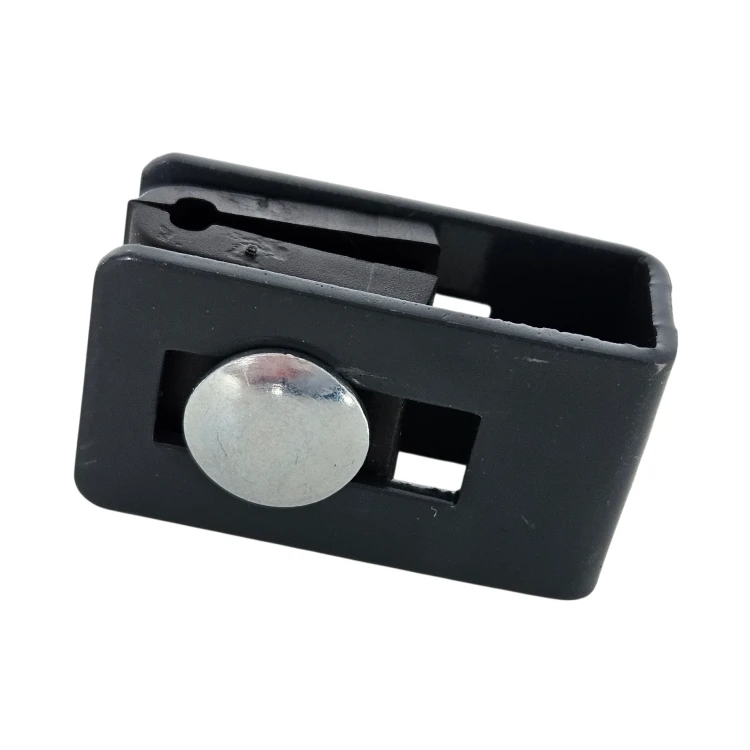

Ο σφιγκτήρας γενικής χρήσης (σύνδεσμος) χρησιμοποιείται για τη στερέωση πάνελ περίφραξης σε κολώνες διαφορετικών διατομών. Η λαμαρίνα, διαμορφωμένη σε σχήμα U, περιβάλλει τον πλαστικό αποστάτη, στον οποίο τοποθετείται το σύρμα του πάνελ.

Το εσωτερικό διάκενο του U είναι 16 mm, το πάχος της λαμαρίνας είναι 2 mm και οι διαστάσεις του σφιγκτήρα είναι 24 × 45 mm. Η επιμήκης οπή επιτρέπει τη μετατόπιση της βίδας M8 × 25 και τη ρύθμιση της θέσης του πάνελ. Το σετ περιλαμβάνει: σφιγκτήρα, αποστάτη για σύρμα Ø 4 mm, βίδα, παξιμάδι και ροδέλα.

Η επίστρωση (γαλβάνισμα + ηλεκτροστατική βαφή πούδρας, ανθρακί RAL 7016) προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε τη διάμετρο του σύρματος του πάνελ – στο σετ περιλαμβάνεται αποστάτης Ø 4 mm.
• ✓Τοποθετήστε το σύρμα του πάνελ στην οπή του πλαστικού αποστάτη μέσα στον σφιγκτήρα.
• ✓Περάστε τη βίδα M8 × 25 μέσα από τις επιμήκεις οπές, ρυθμίστε τη θέση του πάνελ και σφίξτε το παξιμάδι με τη ροδέλα.
