Καλώδιο για φωτοβολταϊκές εγκαταστάσεις H1Z2Z2-K κλάση D 10mm κόκκινο
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή

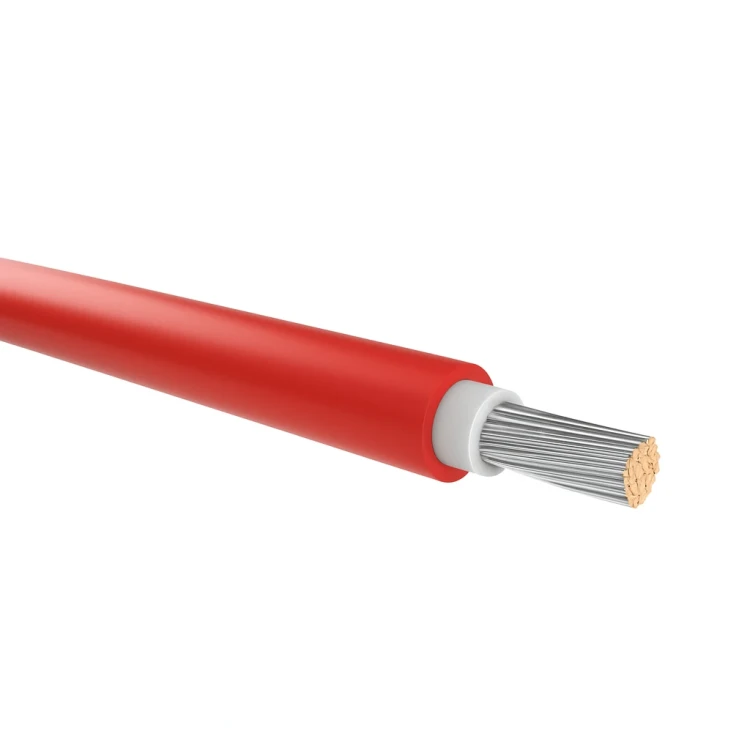

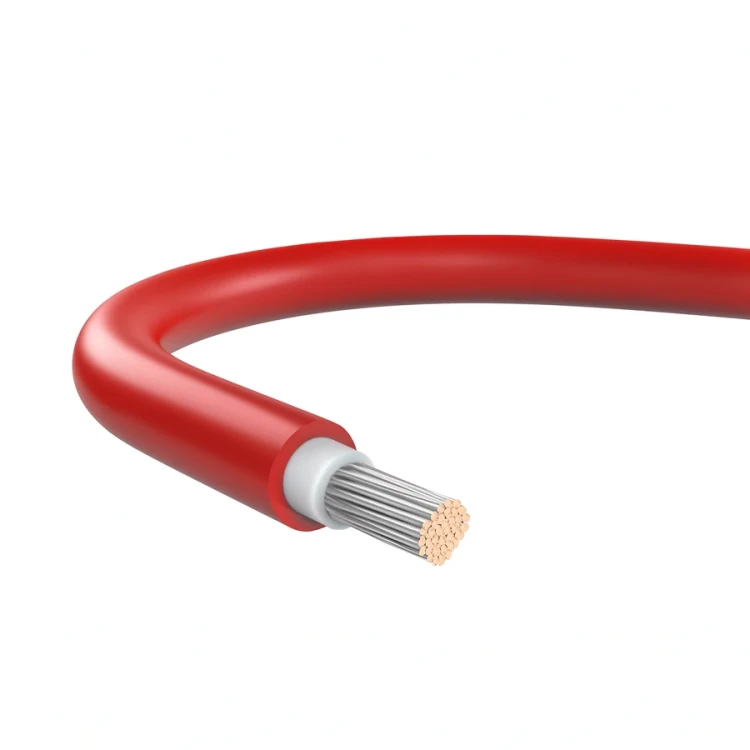

Ηλιακό καλώδιο H1Z2Z2-K 1x10 mm2 κόκκινο – κλάση Dca (CPR)
Το φωτοβολταϊκό καλώδιο H1Z2Z2-K 1x10 mm2 σε κόκκινο χρώμα είναι ένα αξιόπιστο στοιχείο κάθε εγκατάστασης PV. Χάρη στον επικασσιτερωμένο χάλκινο αγωγό διατομής 10 mm2 εξασφαλίζει χαμηλές απώλειες μετάδοσης ακόμη και σε μεγάλες καλωδιακές διαδρομές – από τις σειρές φωτοβολταϊκών πλαισίων έως τον μετατροπέα.
Το καλώδιο παράγεται σύμφωνα με το πρότυπο PN-EN 50618:2015-03 και ταξινομείται ως Dca στο πλαίσιο του κανονισμού CPR, επιτρέποντας τη χρήση του τόσο σε εγκαταστάσεις οροφής όσο και σε εκτεταμένα επίγεια φωτοβολταϊκά πάρκα.
Κατασκευή καλωδίου
- Αγωγός: πολύκλωνος επικασσιτερωμένος χαλκός, κλάση 5 κατά PN-EN 60228 / DIN VDE 0295
- Μόνωση: δικτυωμένο υλικό χωρίς αλογόνα, λευκό χρώμα
- Εξωτερικός μανδύας: δικτυωμένο υλικό χωρίς αλογόνα, κόκκινο χρώμα
- Μέγιστη εξωτερική διάμετρος: 8,8 mm
- Ελάχιστη αντίσταση μόνωσης στους 20°C: 420 MΩ·km
Ηλεκτρικές παράμετροι
- Ονομαστική τάση AC: U0/U = 1,0/1,0 kV
- Τάση λειτουργίας DC: 1,5 kV (1,8 kV) σύμφωνα με EN 50618
- Τάση δοκιμής: 6 500 V AC (50 Hz)
- Θερμοκρασία βραχυκυκλώματος: +250°C (μέγ. 5 s)
Συνθήκες λειτουργίας και αντοχή
- Θερμοκρασία λειτουργίας: από -40°C έως +90°C (έως +120°C για 20 000 h)
- Ελάχιστη θερμοκρασία εγκατάστασης: -25°C
- Ελάχιστη ακτίνα κάμψης: 4 × εξωτερική διάμετρος
- Αντοχή σε UV, όζον και ατμοσφαιρικές συνθήκες: σύμφωνα με EN 50618
- Αυξημένη αντοχή σε υδρόλυση, αμμωνία, οξέα και βάσεις
- Δυνατότητα εγκατάστασης στο έδαφος: επιβεβαιωμένη με δοκιμές κατά UL 854 (Impact-Resistance και Crushing-Resistance)
- Αναμενόμενη διάρκεια ζωής: 25 έτη
Πυρασφάλεια
Το καλώδιο πληροί τις απαιτήσεις πυραντίστασης κατά EN 60332-1 και IEC 60332-1. Κατά την καύση δεν εκλύει επιθετικούς καπνούς (συμμόρφωση με PN-EN 61034-2 και PN-EN 60754-2), γεγονός κρίσιμης σημασίας για εγκαταστάσεις σε οροφές και εντός κτιρίων. Ταξινόμηση αντίδρασης στη φωτιά: Dca σύμφωνα με PN-EN 50575 (CPR).
Εφαρμογή
Το καλώδιο H1Z2Z2-K 10 mm2 προορίζεται για συνδέσεις μεταξύ φωτοβολταϊκών πλαισίων, σειρών πλαισίων καθώς και για καλωδιακές διαδρομές προς τον μετατροπέα. Η διατομή 10 mm2 είναι ιδανική για μεγαλύτερες διαδρομές και υψηλότερα ρεύματα λειτουργίας. Το κόκκινο χρώμα διευκολύνει την αναγνώριση του θετικού πόλου (+) στην εγκατάσταση DC.
Πρόσθετες επιλογές: διατίθεται έκδοση με θωράκιση από σύρματα CuSn και οπλισμό από χαλυβδοσύρματα FeZn. Υπάρχει επίσης δυνατότητα εφαρμογής αντιτρωκτικού μέσου στη μόνωση, αποτρέποντας ζημιές από τρωκτικά και τερμίτες.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Εφαρμογή | Ηλιακό DC |
| Διατομή [mm²] | 10 |
| Χρώμα | Κόκκινο |
| Υλικό αγωγού | Χαλκός |
| Κλάση CPR | D |
| Προστασία από τρωκτικά | Όχι |
| Τύπος καλωδίου | H1Z2Z2-K |
| Μάρκα | MG WIRES |
