Καλώδιο για φωτοβολταϊκές εγκαταστάσεις H1Z2Z2-K κλάση D 10mm μαύρο
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή

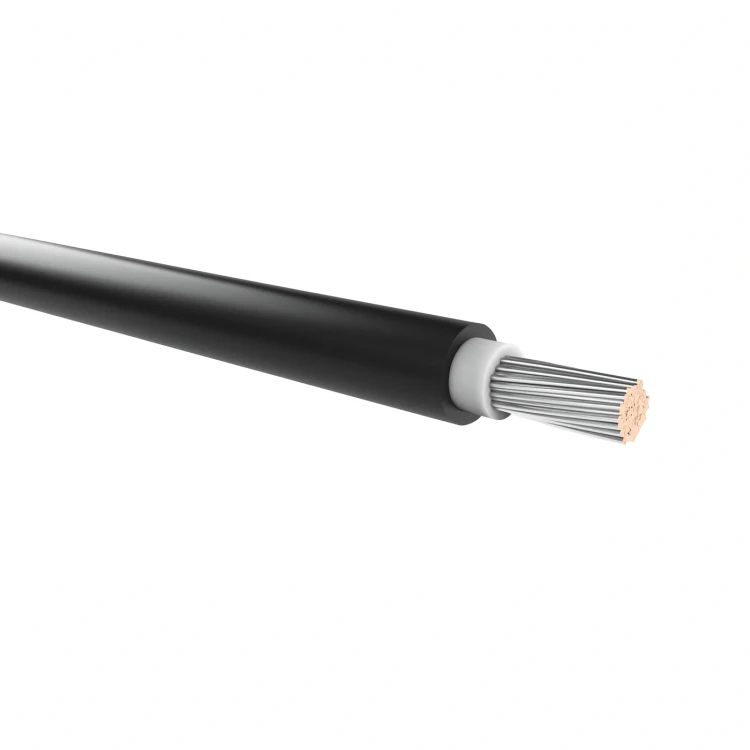

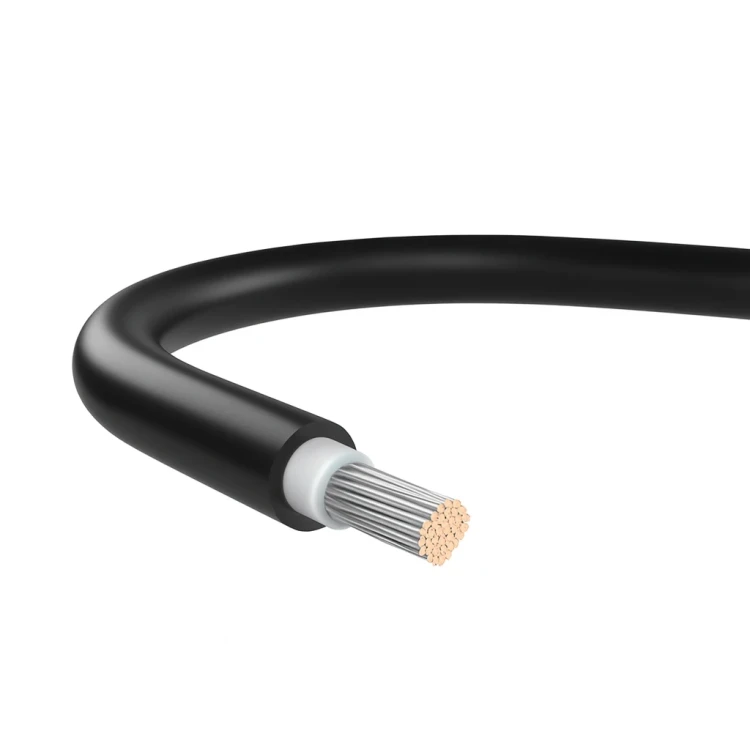

Καλώδιο ηλιακό H1Z2Z2-K 1x10 mm2 μαύρο – κλάση Dca (CPR)
Το φωτοβολταϊκό καλώδιο H1Z2Z2-K 1x10 mm2 σε μαύρο χρώμα αποτελεί αξιόπιστο στοιχείο κάθε εγκατάστασης PV. Χάρη στον επικασσιτερωμένο χάλκινο αγωγό διατομής 10 mm2 εξασφαλίζει χαμηλές απώλειες μεταφοράς ακόμη και σε μεγάλες διαδρομές καλωδίων – από τα strings των πλαισίων έως τον μετατροπέα.
Το καλώδιο παράγεται σύμφωνα με το πρότυπο PN-EN 50618:2015-03 και ταξινομείται ως Dca στο πλαίσιο του κανονισμού CPR, επιτρέποντας τη χρήση του τόσο σε στεγασμένες εγκαταστάσεις όσο και σε εκτεταμένους επίγειους σταθμούς παραγωγής.
Κατασκευή καλωδίου
- Αγωγός: πολύκλωνος επικασσιτερωμένος χαλκός, κλάση 5 σύμφωνα με PN-EN 60228 / DIN VDE 0295
- Μόνωση: δικτυωμένο υλικό χωρίς αλογόνα, λευκό χρώμα
- Εξωτερικός μανδύας: δικτυωμένο υλικό χωρίς αλογόνα, μαύρο χρώμα
- Μέγιστη εξωτερική διάμετρος: 8,8 mm
- Ελάχιστη αντίσταση μόνωσης στους 20°C: 420 MΩ·km
Ηλεκτρικές παράμετροι
- Ονομαστική τάση AC: U0/U = 1,0/1,0 kV
- Τάση λειτουργίας DC: 1,5 kV (1,8 kV) σύμφωνα με EN 50618
- Τάση δοκιμής: 6 500 V AC (50 Hz)
- Θερμοκρασία βραχυκυκλώματος: +250°C (μέγ. 5 s)
Συνθήκες λειτουργίας και αντοχή
- Θερμοκρασία λειτουργίας: από -40°C έως +90°C (έως +120°C για 20 000 h)
- Ελάχιστη θερμοκρασία εγκατάστασης: -25°C
- Ελάχιστη ακτίνα κάμψης: 4 × εξωτερική διάμετρος
- Αντοχή σε UV, όζον και ατμοσφαιρικές συνθήκες: σύμφωνα με EN 50618
- Αυξημένη αντοχή σε υδρόλυση, αμμωνία, οξέα και βάσεις
- Δυνατότητα εγκατάστασης στο έδαφος: επιβεβαιωμένη από δοκιμές σύμφωνα με UL 854 (Impact-Resistance και Crushing-Resistance)
- Αναμενόμενη διάρκεια ζωής: 25 έτη
Πυρασφάλεια
Το καλώδιο πληροί τις απαιτήσεις πυραντίστασης σύμφωνα με EN 60332-1 και IEC 60332-1. Κατά την καύση δεν εκλύει επιθετικούς καπνούς (συμμόρφωση με PN-EN 61034-2 και PN-EN 60754-2), κάτι που είναι κρίσιμης σημασίας σε στεγασμένες εγκαταστάσεις και εντός κτιρίων. Ταξινόμηση αντίδρασης στη φωτιά: Dca σύμφωνα με PN-EN 50575 (CPR).
Εφαρμογή
Το καλώδιο H1Z2Z2-K 10 mm2 προορίζεται για συνδέσεις μεταξύ φωτοβολταϊκών πλαισίων, strings πλαισίων καθώς και για διαδρομές καλωδίων που οδηγούν στον μετατροπέα. Η διατομή 10 mm2 αποδίδει ιδιαίτερα καλά σε μεγαλύτερες διαδρομές και υψηλότερα ρεύματα λειτουργίας. Το μαύρο χρώμα διευκολύνει την αναγνώριση του θετικού πόλου (+) στην εγκατάσταση DC.
Πρόσθετες επιλογές: διατίθεται έκδοση με θωράκιση από σύρματα CuSn και οπλισμό από χαλύβδινα σύρματα FeZn. Υπάρχει επίσης η δυνατότητα εφαρμογής αντιτρωκτικού μέσου στη μόνωση, που αποτρέπει ζημιές από τρωκτικά και τερμίτες.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Εφαρμογή | Ηλιακό DC |
| Διατομή [mm²] | 10 |
| Χρώμα | Μαύρο |
| Υλικό αγωγού | Χαλκός |
| Κλάση CPR | D |
| Προστασία από τρωκτικά | Όχι |
| Τύπος καλωδίου | H1Z2Z2-K |
| Μάρκα | MG WIRES |
