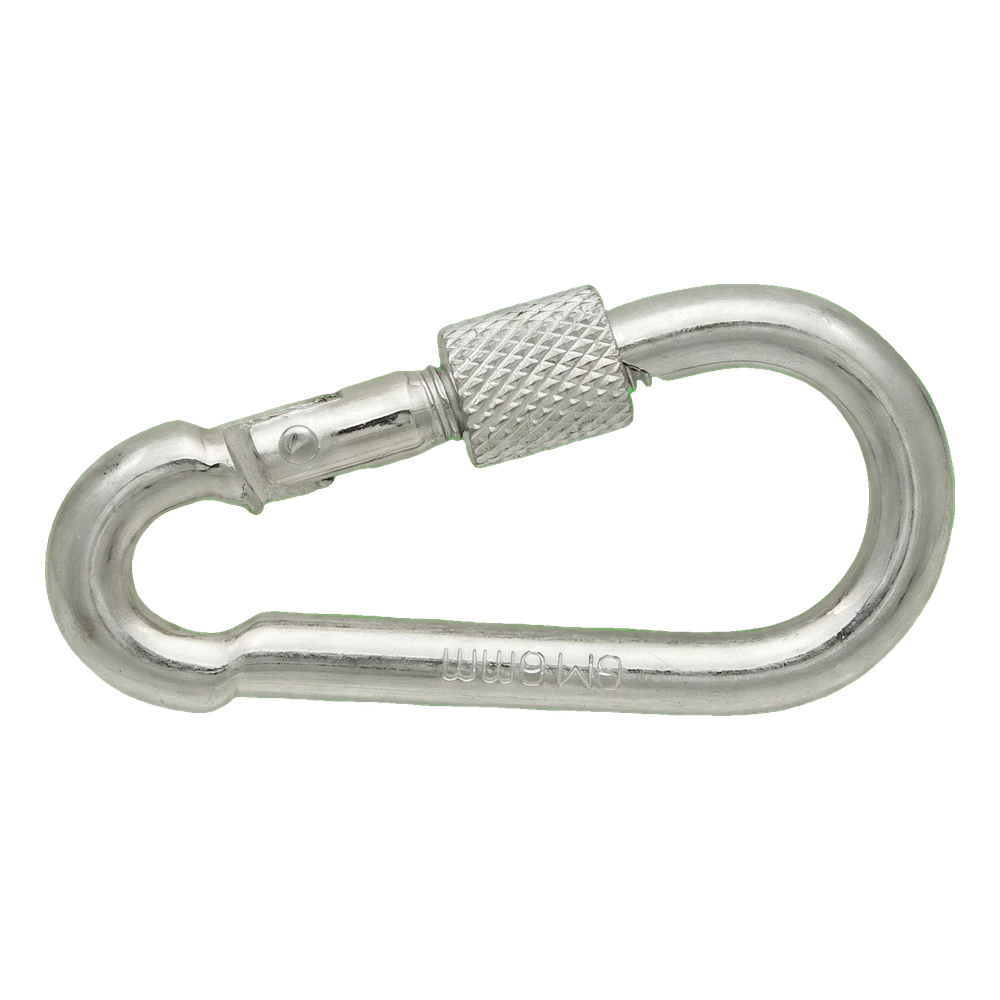

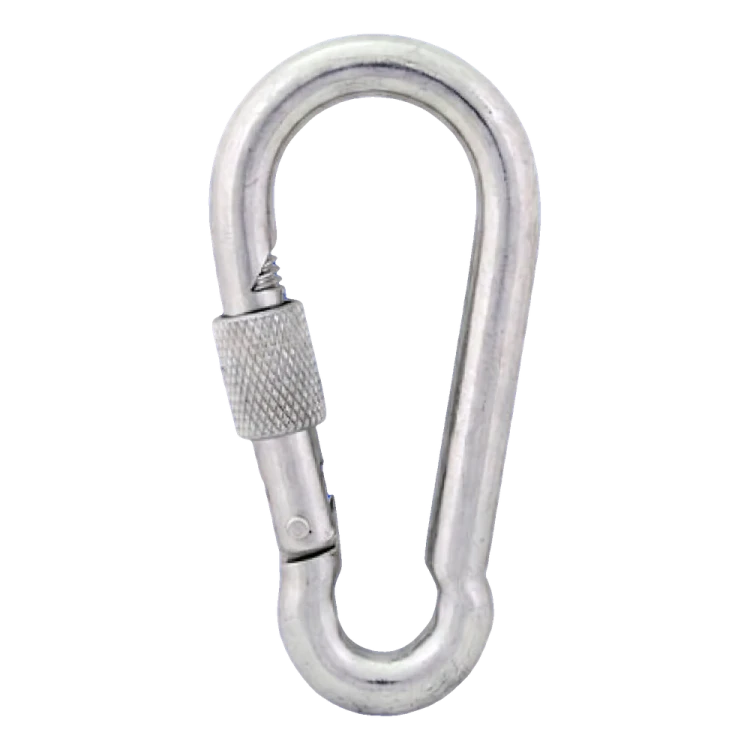

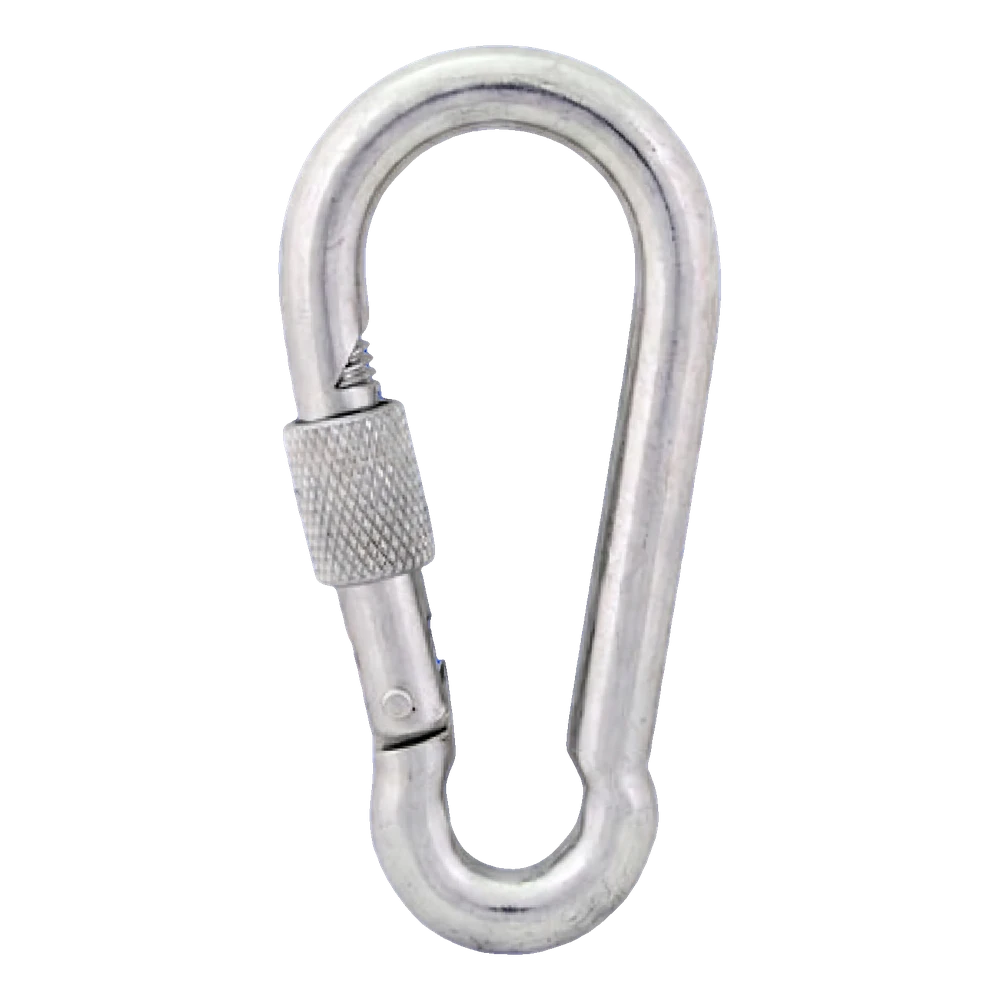

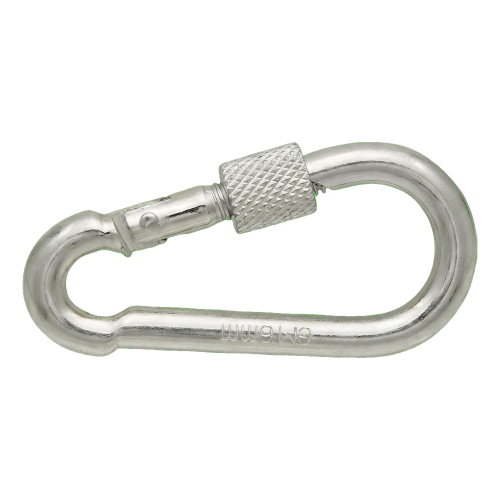

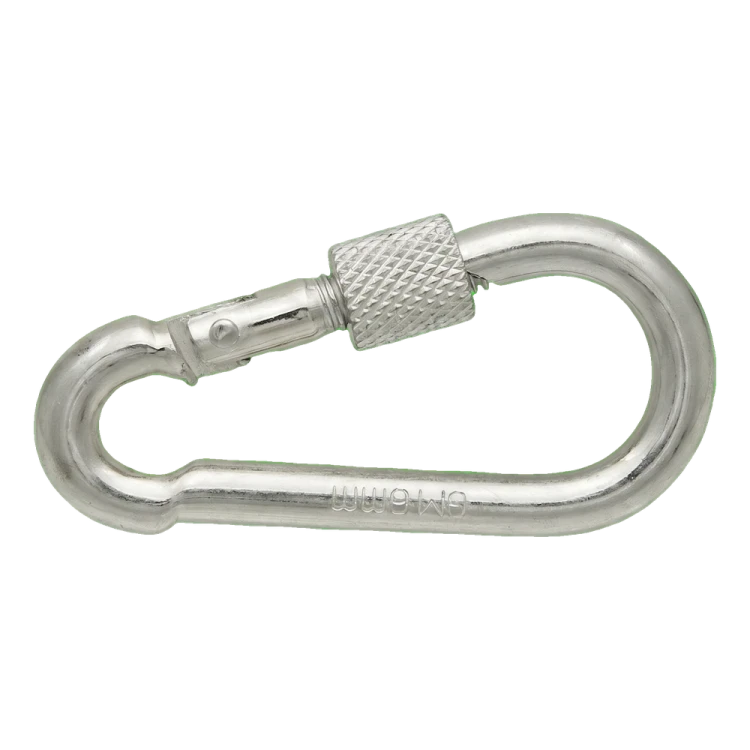

Καραμπινέρ με βιδωτή ασφάλεια γαλβανισμένο 10×100 mm – παξιμάδι ασφαλείας, DIN 5299 D

Καραμπινέρ με ελατηριωτή γλώσσα και παξιμάδι ασφάλισης – μετά το βίδωμα, η γλώσσα δεν ανοίγει τυχαία· γαλβανισμένος χάλυβας

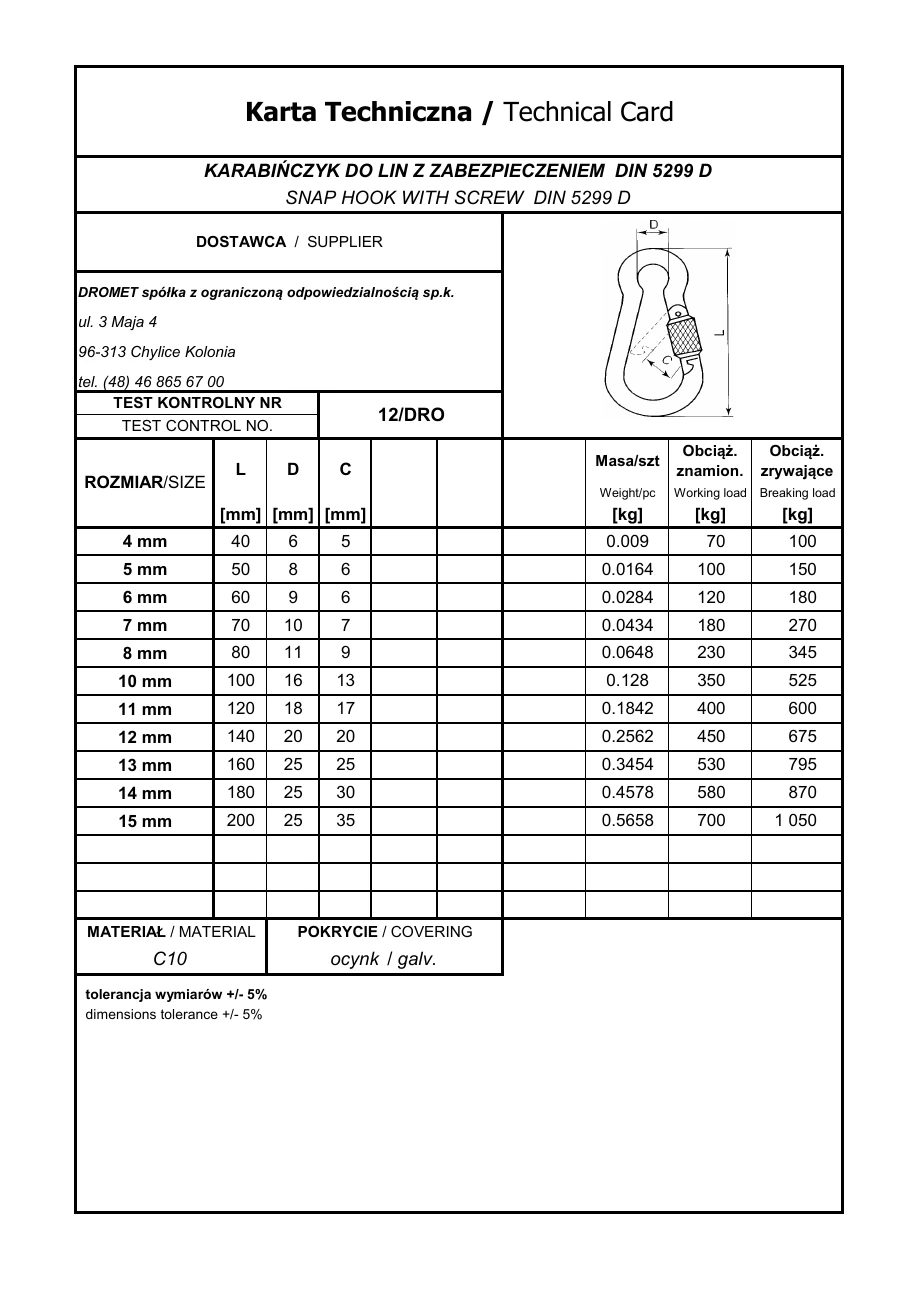

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το καραμπινέρ με βιδωτή ασφάλεια σύμφωνα με το πρότυπο DIN 5299 D χρησιμοποιείται για τη σύνδεση σχοινιών, αλυσίδων και εξαρτημάτων όπου η γλώσσα δεν πρέπει να ανοίγει μόνη της. Διαθέτει ελατηριωτή γλώσσα και παξιμάδι ασφάλισης – μετά το βίδωμα, η γλώσσα δεν ανοίγει τυχαία.

Το μέγεθος 10 × 100 mm δηλώνει τη διάμετρο του σύρματος d = 10 mm και το συνολικό μήκος L = 100 mm. Το εσωτερικό πλάτος του ματιού D είναι 16 mm και το άνοιγμα της γλώσσας C είναι 13 mm. Ελέγξτε αν το στοιχείο που πρόκειται να συνδεθεί (μάτι, κρίκος αλυσίδας, σχοινί) χωρά σε αυτό το άνοιγμα. Επιλέξτε το καραμπίνερ ανάλογα με το φορτίο — μην υπερβαίνετε το φορτίο εργασίας 350 kg. Μετά τη σύνδεση, βιδώστε μέχρι τέρμα το παξιμάδι ασφάλισης στη γλώσσα.

Υλικό: χάλυβας C10. Επίστρωση: γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Το φορτίο εργασίας αφορά φόρτιση κατά μήκος του άξονα του καραμπίνερ, ενώ η πλευρική φόρτιση της γλώσσας μειώνει τη φέρουσα ικανότητα. Το φορτίο θραύσης είναι 525 kg και δεν αποτελεί φορτίο εργασίας. Το καραμπίνερ δεν προορίζεται για ανύψωση φορτίων πάνω από ανθρώπους ούτε για ασφάλιση προσώπων.

Διαστάσεις βάσει δελτίου

Υλικό και αντοχή

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε το καραμπίνερ με βάση το φορτίο – μην υπερβαίνετε το φορτίο εργασίας 350 kg.
• ✓Ελέγξτε αν το στοιχείο που πρόκειται να συνδεθεί (μάτι, κρίκος αλυσίδας, σχοινί) χωρά στο άνοιγμα της γλώσσας C = 13 mm.
• ✓Μετά τη σύνδεση, βιδώστε μέχρι τέρμα το παξιμάδι ασφάλισης στη γλώσσα.
