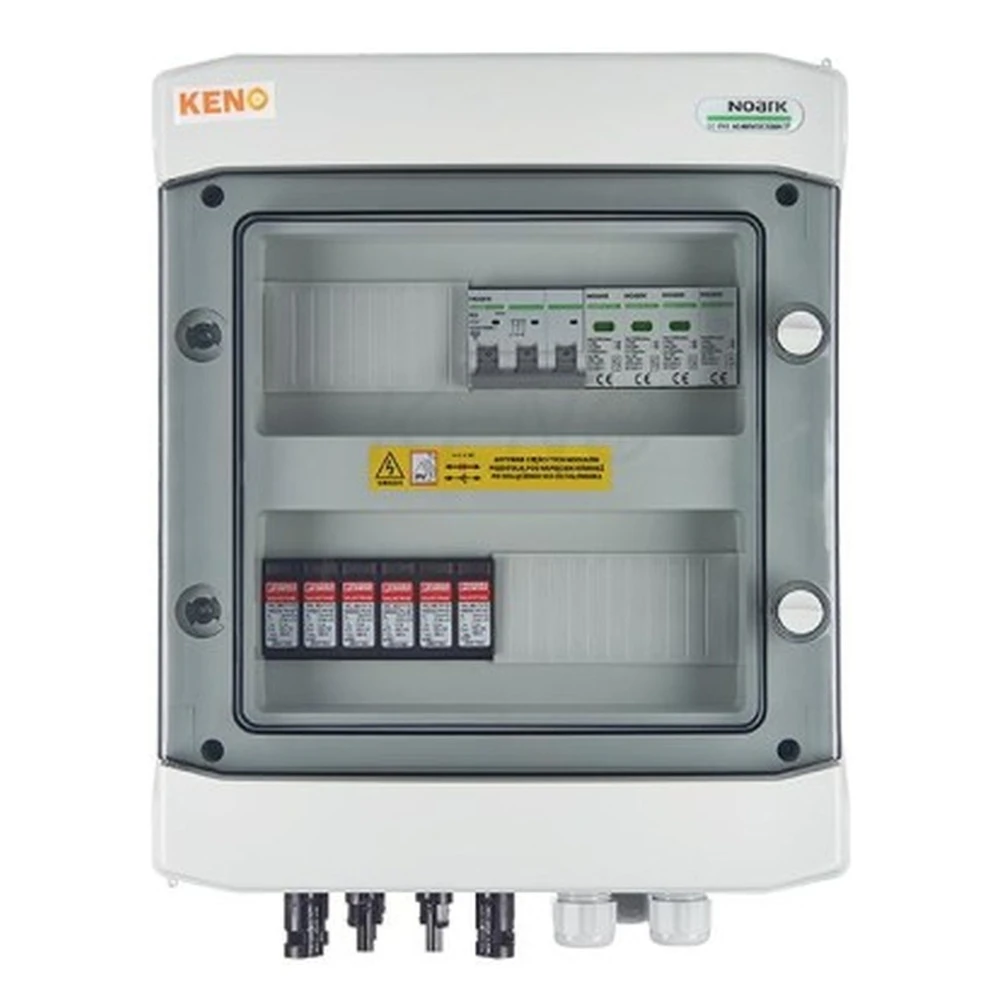

Κουτί Σύνδεσης Noark με Αντικεραυνική Προστασία DC+AC 20A 3-Φασικό SH-91
Αφήστε αξιολόγηση για το προϊόν
Κουτί σύνδεσης 1000V DC με ανθυπερτασικό τύπου 1+2 για 2 αλυσίδες PV και 2 MPPT. Διακόπτης υπερέντασης τριφασικός 20A χαρακτηριστικής B. Περίβλημα IP65 για εσωτερική και εξωτερική τοποθέτηση.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: GPV-409-03
Περιγραφή
Noark Κουτί Σύνδεσης με Αντικεραυνική Προστασία DC+AC 20A 3-Φασικό SH-91
Κουτί σύνδεσης με περιοριστή υπερτάσεων DC + AC, 1000V τύπου 1+2, 2 x αλυσίδα PV, 2 x MPPT // περιοριστής AC τύπου 1+2, 20A 3-Φ τύπου SH-214 DCAC
- Οι πίνακες σύνδεσης αποτελούν αξιόπιστη λύση που βρίσκει επιτυχημένη εφαρμογή τόσο σε μικρές και μεσαίες οικιακές εγκαταστάσεις όσο και σε βιομηχανικές. Χάρη στο ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της κλάσης προστασίας IP65, οι πίνακες μπορούν να εγκατασταθούν όχι μόνο σε κλειστούς χώρους, αλλά και σε ανοιχτούς χώρους.
- Τυποποιημένο, δοκιμασμένο περίβλημα: Εξασφαλίζει στιβαρότητα και ανθεκτικότητα, χάρη στην οποία οι πίνακες είναι έτοιμοι να ανταποκριθούν σε ποικίλες εγκαταστατικές απαιτήσεις.
- Δυνατότητα τοποθέτησης κλειδαριάς: Παρέχει πρόσθετο επίπεδο ασφάλειας και περιορίζει την πρόσβαση στον ηλεκτρολογικό εξοπλισμό μόνο σε εξουσιοδοτημένα άτομα.
- Διάφανη πόρτα: Επιτρέπει εύκολη πρόσβαση στο εσωτερικό του πίνακα και γρήγορο οπτικό έλεγχο της κατάστασης των συσκευών χωρίς να χρειάζεται να ανοίξει.
Εφαρμοζόμενος περιοριστής υπερτάσεων AC
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | Noark/Ex9UE1+2 12.5 4P 275 |
| Ονομαστικό ρεύμα εκφόρτισης In (8/20 μs) ανά φάση | 25kA |
| Μέγιστο ρεύμα εκφόρτισης Imax (8/20 μs) | 50kA |
Εφαρμοζόμενος περιοριστής υπερτάσεων DC
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | PHOENIX/VAL-MS 1000DC-PV/2+V |
| Αντικεραυνική προστασία | Τύπος 2 |
| Ανθεκτικό σε σφάλματα σύνδεσης σύστημα Y για εφαρμογές σύμφωνα με | VDE 0100-712 (IEC 60364-7-712) |
| Εξισορρόπηση δυναμικού στην αντικεραυνική προστασία σύμφωνα με | VDE 0100-443 (IEC 60364-4-44) |
| Ικανότητα απαγωγής ρεύματος (8/20) ανά πόλο | έως 40kA |
| Χαμηλό επίπεδο προστασίας τάσης DC (Uoc max = 1000V DC) | <= 4,0kV |
| Ενθέματα | Αντικαταστάσιμα, με θερμοδυναμική διάταξη αποσύνδεσης και οπτική ένδειξη βλάβης |
| Περιοριστής | Κλειστός, χωρίς εκπομπή αερίων περιοριστής βαριστορίου βάσης οξειδίου του ψευδαργύρου |
Διακόπτης υπερέντασης
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | Noark/Ex9BN 3P B20 |
| Ονομαστικό ρεύμα | 20A; 3-φάσεις |
| Αριθμός πόλων | 3 |
| Χαρακτηριστική | B |
| Κατασκευή σύμφωνα με | IEC/EN 60898-1 |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος ICN | 6kA |
