Κουτί Σύνδεσης Noark με Αντικεραυνικό DC+AC 10A 3-Φασικό SH-718
Αφήστε αξιολόγηση για το προϊόν

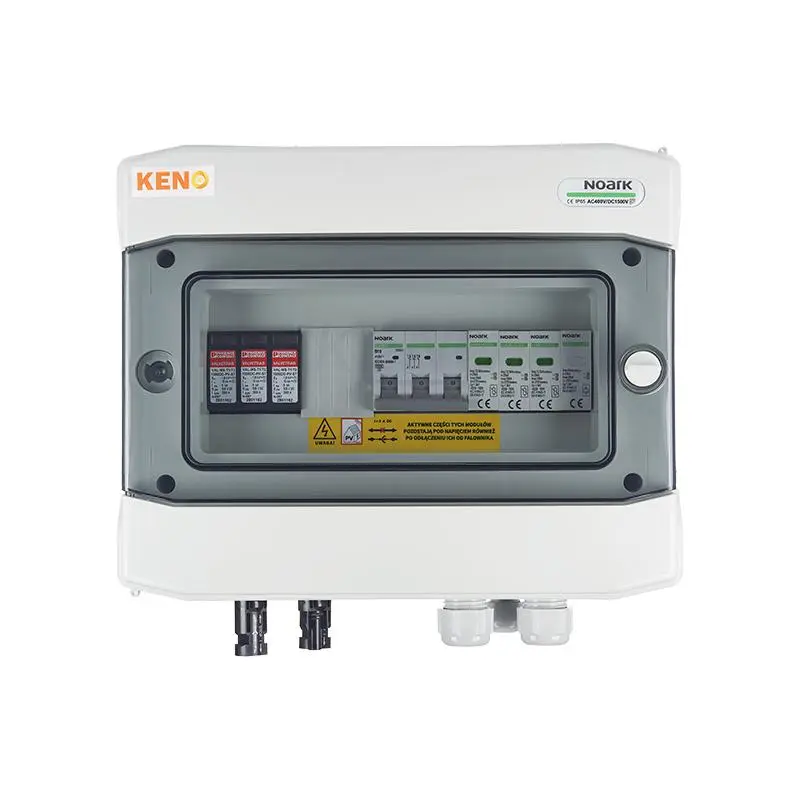

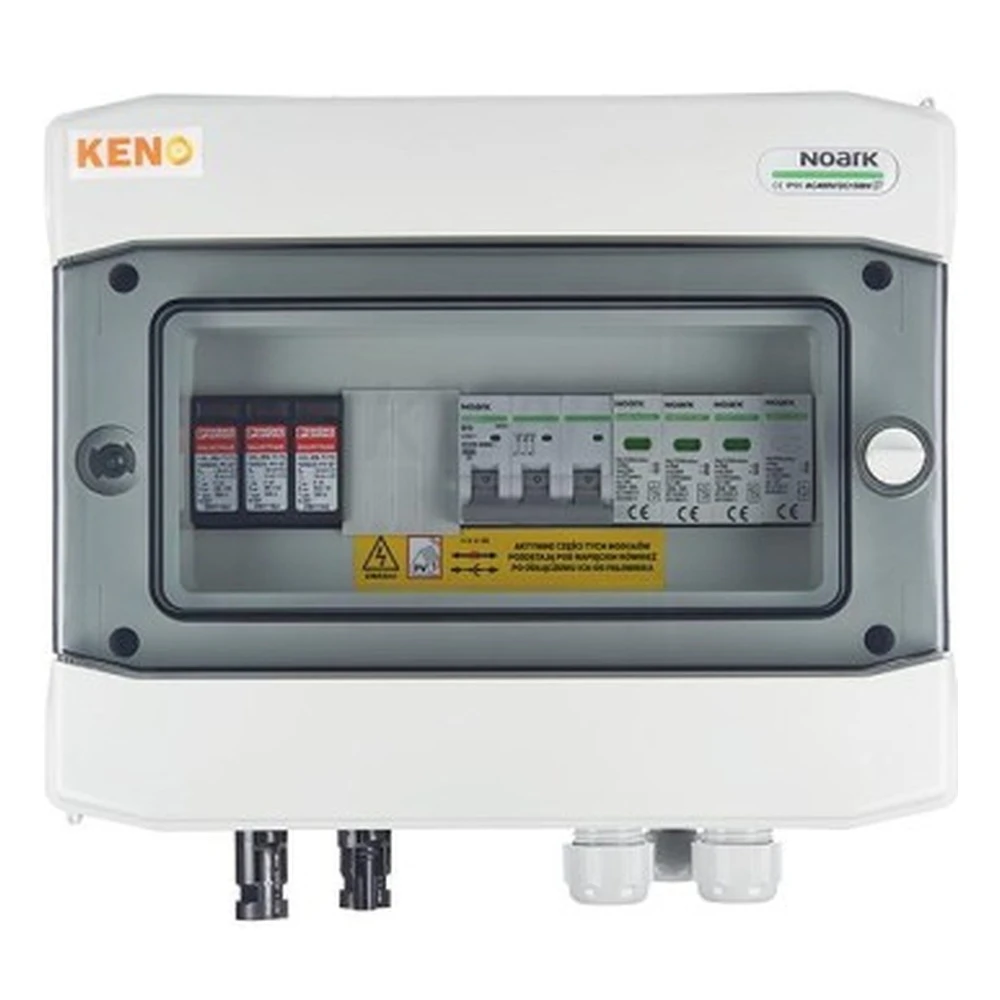

Κουτί σύνδεσης DC+AC IP65 με περιοριστή υπερτάσεων τύπου 1+2 για φωτοβολταϊκές εγκαταστάσεις. Εξοπλισμένο με τριφασικό διακόπτη υπερέντασης 10A και περιοριστές 50kA AC και DC. Στεγανό περίβλημα με διάφανες πόρτες και δυνατότητα κλειδαριάς.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: GPV-409-01
Περιγραφή
Noark Κουτί Σύνδεσης με Αντικεραυνική Προστασία DC+AC 10A 3-Φασικό SH-718
Στεγανό κουτί σύνδεσης DC+AC με περιοριστή υπερτάσεων 1000V τύπου 1+2 / περιοριστής AC τύπου 1+2, 10A, 3-φασικό, SH-78 DCAC
- Οι πίνακες σύνδεσης αποτελούν αξιόπιστη λύση που βρίσκει εφαρμογή τόσο σε μικρές και μεσαίες οικιακές εγκαταστάσεις, όσο και σε βιομηχανικές. Χάρη στο ευρύ φάσμα εφαρμογών τους, συμπεριλαμβανομένης της κλάσης προστασίας IP65, οι πίνακες μπορούν να εγκατασταθούν όχι μόνο σε κλειστούς χώρους, αλλά και σε ανοιχτούς χώρους.
- Τυποποιημένο, δοκιμασμένο περίβλημα: Εξασφαλίζει στιβαρότητα και ανθεκτικότητα, χάρη στην οποία οι πίνακες είναι έτοιμοι να ανταποκριθούν σε ποικίλες εγκαταστασιακές απαιτήσεις.
- Δυνατότητα τοποθέτησης κλειδαριάς: Παρέχει πρόσθετο επίπεδο ασφάλειας και περιορίζει την πρόσβαση στον ηλεκτρολογικό εξοπλισμό μόνο σε εξουσιοδοτημένα άτομα.
- Διάφανη πόρτα: Επιτρέπει εύκολη πρόσβαση στο εσωτερικό του πίνακα και γρήγορο οπτικό έλεγχο της κατάστασης του εξοπλισμού χωρίς να χρειάζεται να ανοίξει.
Χρησιμοποιούμενος περιοριστής υπερτάσεων AC
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | Noark/Ex9UE1+2 12.5 4P 275 |
| Ονομαστικό ρεύμα εκφόρτισης In (8/20 μs) ανά φάση | 25kA |
| Μέγιστο ρεύμα εκφόρτισης Imax (8/20 μs) | 50kA |
Χρησιμοποιούμενος περιοριστής υπερτάσεων DC
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Προστασία από υπερτάσεις | Τύπος 1+2 |
| Ανθεκτικό σε λάθη σύνδεσης σύστημα Y για εφαρμογές σύμφωνα με | VDE 0100-712 (IEC 60364-7-712) |
| Ισοδυναμοποίηση δυναμικού στην προστασία από υπερτάσεις σύμφωνα με | VDE 0100-443 (IEC 60364-4-44) |
| Ικανότητα απαγωγής ρεύματος (8/20) ανά πόλο | έως 50kA |
| Χαμηλό επίπεδο προστασίας τάσης DC (Uoc max = 1000V DC) | <= 2,6kV |
| Ενθέματα | Αντικαταστάσιμα, με θερμοδυναμική διάταξη αποσύνδεσης και οπτική ένδειξη βλάβης |
| Περιοριστής | Κλειστός περιοριστής varistor χωρίς εκτόνωση με βάση το οξείδιο του ψευδαργύρου |
Διακόπτης υπερέντασης
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής/μοντέλο | Noark/Ex9BN 3P B10 |
| Ονομαστικό ρεύμα | 10A; 3-φασικό |
| Αριθμός πόλων | 3 |
| Χαρακτηριστική | B |
| Κατασκευή σύμφωνα με | IEC/EN 60898-1 |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος ICN | 6kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Αρχεία για λήψη
Data sheet.pdf
5.49 MB
Φύλλο δεδομένων
Declaration of comformity.pdf
197.06 kB
Δήλωση συμμόρφωσης
User manual.pdf
275.90 kB
Εγχειρίδιο χρήσης
Warranty.pdf
138.80 kB
Εγγύηση
