Κουτί Σύνδεσης Noark με Προστασία Υπερτάσεων DC+AC 50A 3-Φασικό SH-729
Αφήστε αξιολόγηση για το προϊόν
Κουτί σύνδεσης 3-φασικό 50A με προστασία υπέρτασης DC+AC τύπου 1+2. Εξοπλισμένο με 3 εισόδους/εξόδους PV με συνδέσεις MC4 Stäubli, προστατευτικά Phoenix VAL-MS και διακόπτη Noark B50A. Βαθμός προστασίας IP επιτρέπει εξωτερική εγκατάσταση. Κατάλληλο για φωτοβολταϊκές εγκαταστάσεις έως 50A, συμβατό με τρίφασα δίκτυα.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: GPV-409-06
Περιγραφή

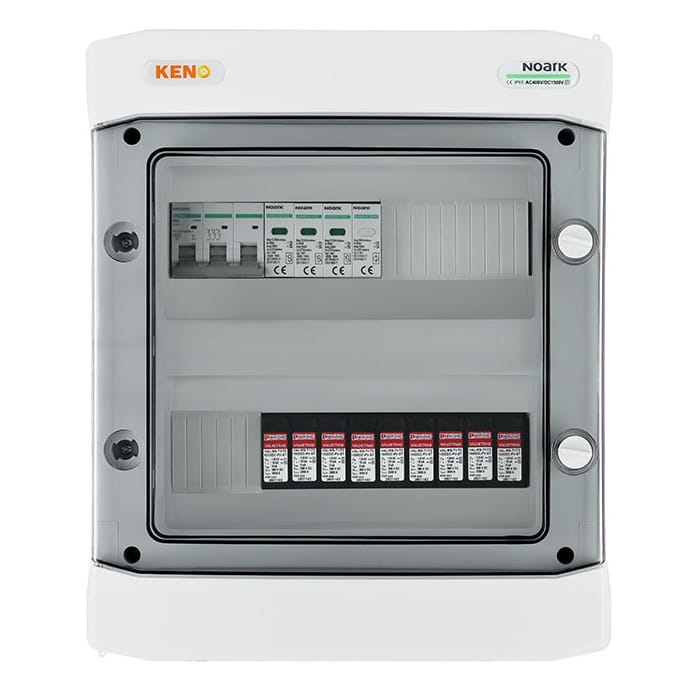

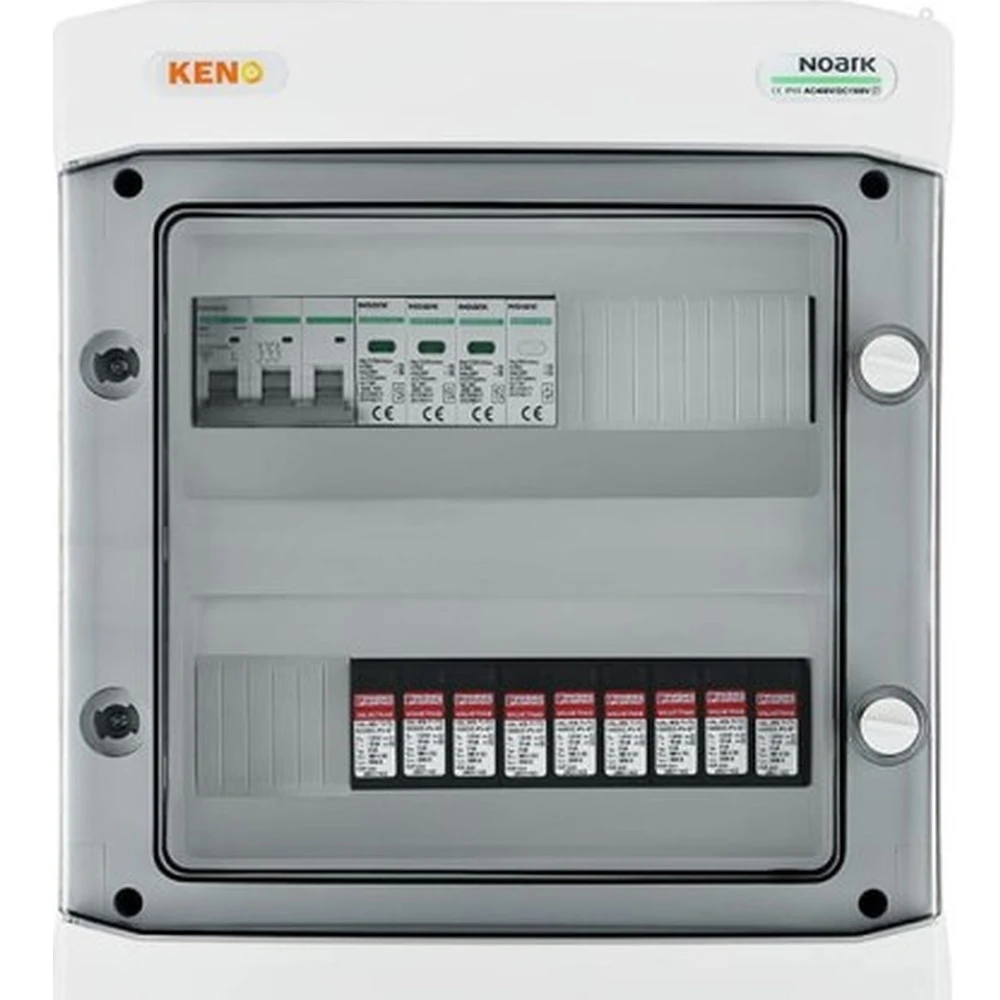

Noark Κιβώτιο Σύνδεσης με Αντικεραυνικό DC+AC 50A 3-Φασικό SH-729
Κιβώτιο σύνδεσης με περιοριστή υπερτάσεων DC + AC, τύπου 1+2, μοντέλο SH-729 DCAC
Ο πίνακας σύνδεσης, που προορίζεται για την τροφοδοσία φωτοβολταϊκών μετατροπέων, παρέχει όχι μόνο προστασία από τις συνέπειες βραχυκυκλωμάτων και υπερφορτώσεων, αλλά και από έμμεσες και άμεσες εκκενώσεις και στις δύο πλευρές του ρεύματος - τόσο εναλλασσόμενου όσο και συνεχούς.
Προορίζεται για χρήση σε γειωμένες και μονωμένες φωτοβολταϊκές εγκαταστάσεις, ενώ χάρη στον υψηλό βαθμό προστασίας IP είναι δυνατή η εγκατάστασή του σε εξωτερικούς χώρους. Η κατασκευή του πίνακα είναι προσαρμοσμένη για επιτοίχια τοποθέτηση και ανάλογα με τον εξοπλισμό μπορεί να εκτελεί διάφορες λειτουργίες.
- Τυποποιημένο, δοκιμασμένο περίβλημα: Εξασφαλίζει στερεότητα και αντοχή, χάρη στην οποία οι πίνακες είναι έτοιμοι να ανταποκριθούν σε ποικίλες εγκαταστασιακές απαιτήσεις.
- Επιλογή τοποθέτησης κλειδαριάς: Παρέχει πρόσθετο επίπεδο ασφάλειας και περιορίζει την πρόσβαση στον ηλεκτρολογικό εξοπλισμό μόνο σε εξουσιοδοτημένα άτομα.
Βασικές παράμετροι πλευρά DC
| Παράμετρος | Τιμή |
|---|---|
| Αριθμός εισόδων | εξόδων αλυσίδας PV | 3 | 3 |
| Αριθμός | Τύπος περιοριστή υπερτάσεων DC | Κατηγορία | 3 | Phoenix | T1/T2 |
| Τύπος σύνδεσης | Πίνακα MC4 Stäubli |
Βασικές παράμετροι πλευρά AC
| Παράμετρος | Τιμή |
|---|---|
| Περιοριστής υπερτάσεων AC | Κατηγορία | Noark | T1/T2 |
| Διακόπτης υπερέντασης | Noark B50A 3F |
Χρησιμοποιούμενος περιοριστής υπερτάσεων DC (SPD)
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής / Μοντέλο | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Προστασία από υπερτάσεις | T1 / T2 |
| Τάση ανοικτού κυκλώματος UOCSTC | ≤ 975 V DC |
| Μέγιστο ρεύμα εκφόρτισης Imax (8/20) μs | 40 kA |
| Χρόνος απόκρισης tA | ≤ 25 ns |
| Δοκιμαστικό ρεύμα κεραυνού (10/350) μs, φορτίο | 2,5 As |
| Δοκιμαστικό ρεύμα κεραυνού (10/350) μs, ειδική ενέργεια | 6,25 kJ/Ω |
| Δοκιμαστικό ρεύμα κεραυνού (10/350) μs, κορυφαία τιμή Iimp | 5 kA |
| Συνολικό ρεύμα εκφόρτισης Itotal (8/20) μs | 40 kA |
| Συνολικό ρεύμα εκφόρτισης Itotal (10/350) μs | 5 kA |
| Αντίσταση μόνωσης Riso | > 5 GΩ (στα 500 V DC) |
| Ονομαστικό ρεύμα εκφόρτισης In (8/20) μs | 15 kA |
| Ονομαστικό ρεύμα φορτίου IL | 80 A |
| Μακροχρόνιο ρεύμα λειτουργίας ICPV | < 20 μA |
| Μέγιστη συνεχής τάση λειτουργίας UCPV | 1170 V DC |
| Αντοχή σε βραχυκύκλωμα ISCPV | 2000 A |
| Υπολειπόμενη τάση Ures | ≤ 3,5 kV (στο In) |
| - | ≤ 2,9 kV (στα 5 kA) |
| - | ≤ 3,2 kV (στα 10 kA) |
| - | ≤ 3,7 kV (στα 20 kA) |
| - | ≤ 4,1 kV (στα 30 kA) |
| - | ≤ 4,6 kV (στα 40 kA) |
| Ρεύμα αγωγού προστασίας IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Επίπεδο προστασίας Up | ≤ 3,5 kV |
| Κατανάλωση ισχύος σε λειτουργία αναμονής PC | ≤ 25 mVA |
| Διαμόρφωση σύνδεσης | Διαμόρφωση Y |
Χρησιμοποιούμενος διακόπτης υπερέντασης (MCB) (1)
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής / Μοντέλο | Noark / Ex9BN 3P B50 |
| Ονομαστικό ρεύμα | 50A; 3-F |
| Ονομαστική τάση λειτουργίας Ue | 230/415 V AC |
| - | 72 V DC ανά πόλο (1P, 2P) |
| - | 48 V DC ανά πόλο (3P, 4P) |
| Ελάχιστη τάση | 12 V AC/DC |
| Ονομαστική τάση κρουστικής αντοχής Uimp σύμφωνα με IEC 60898-1 | 6 kV |
| Ονομαστική τάση κρουστικής αντοχής Uimp σύμφωνα με IEC 60947-2 | 6 kV |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn σύμφωνα με IEC 60898-1 | 6 kA |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn σύμφωνα με IEC 60947-2 | 10 kA |
| Ονομαστική τάση μόνωσης Ui | 690 V AC |
| Αριθμός πόλων | 3 |
| Συχνότητα | 50/60 Hz |
| Χαρακτηριστική | B |
| Κατασκευή σύμφωνα με | IEC/EN 60898-1, IEC/EN 60947-2 |
| Μηχανική αντοχή | 20 000 χειρισμοί |
| Ηλεκτρική αντοχή | 10 000 χειρισμοί |
| Κλάση περιορισμού ενέργειας | 3 |
| Κατηγορία χρήσης | A |
| Κατεύθυνση τροφοδοσίας | Οποιαδήποτε (από πάνω ή από κάτω) |
Χρησιμοποιούμενος περιοριστής υπερτάσεων AC (SPD)
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής / Μοντέλο | Noark Ex9UE1+2 12.5 3PN 275 |
| Σύνδεση | L-N/PE N-PE |
| Κατασκευή σύμφωνα με | EN 61643-11 |
| Τύπος περιοριστή | Type 1+2 (κλάση I+II, B+C, T1+T2) |
| Κατασκευή στοιχείου | MOV (Βαρίστορ)GDT (Εκκενωτής) |
| Ονομαστική τάση Un | 230 V AC |
| Τάση δοκιμής αναφοράς UREF | 255 V AC |
| Τάση συνεχούς λειτουργίας Uc | 275 V AC 255 V AC |
| Συχνότητα f | 25 kA ανά πόλο 50 kA ανά πόλο |
| Ειδική ενέργεια W/R | 156.25 kJ/Ω |
| Μέγιστο ρεύμα παλμού Iimp (10/350 μs) | 12.5 kA ανά πόλο 50 kA ανά πόλο |
| Μέγιστο ρεύμα εκφόρτισης Imax (8/20 μs) | 50 kA ανά πόλο |
| Επίπεδο προστασίας τάσης Up για ρεύμα In | 1.5 kV |
| Επίπεδο προστασίας τάσης Up για ρεύμα Imax | 1.8 kV 1.5 kV |
| Επίπεδο προστασίας τάσης Up για 5 kA (8/20 μs) | 1 kV |
| N-PE Ικανότητα διακοπής ρεύματος συνέχειας Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Ρεύμα διαφοράς IPE στο UREF | ≤ 1 mA |
| Τάση περιοριστή για ρεύμα 1mA | 387 - 473 V |
| Χρόνος απόκρισης | ≤ 25 ns ≤ 100 ns |
| Μέγιστη προστασία με ασφάλεια | 160 A gG |
| Ικανότητα αντοχής σε ρεύμα βραχυκυκλώματος | 50kA |
| Αντοχή βραχυκυκλώματος ISCCR | 10kA |
| Συντελεστής ρεύματος k | 1kA |
| Τύπος συστήματος LV | TN-S, TT (3+1) |
