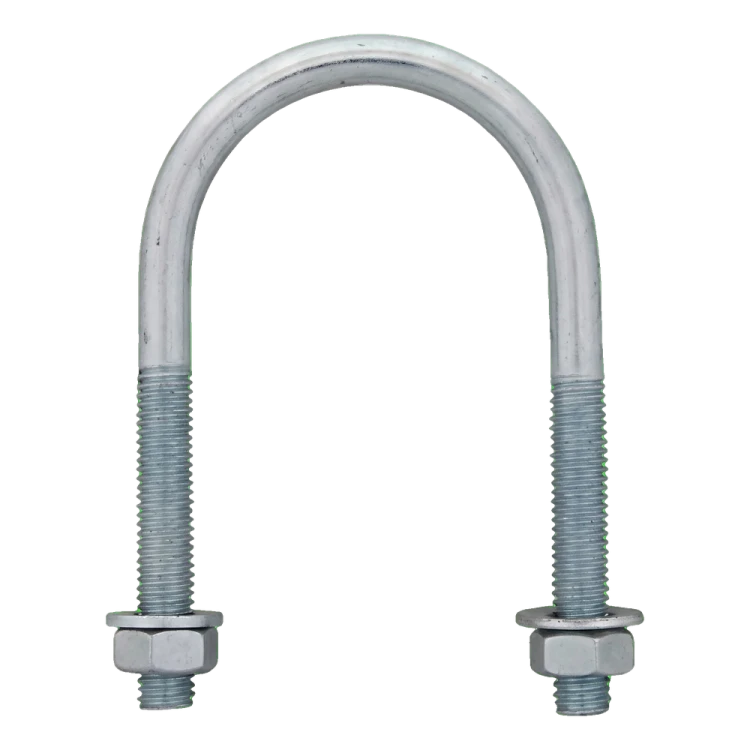

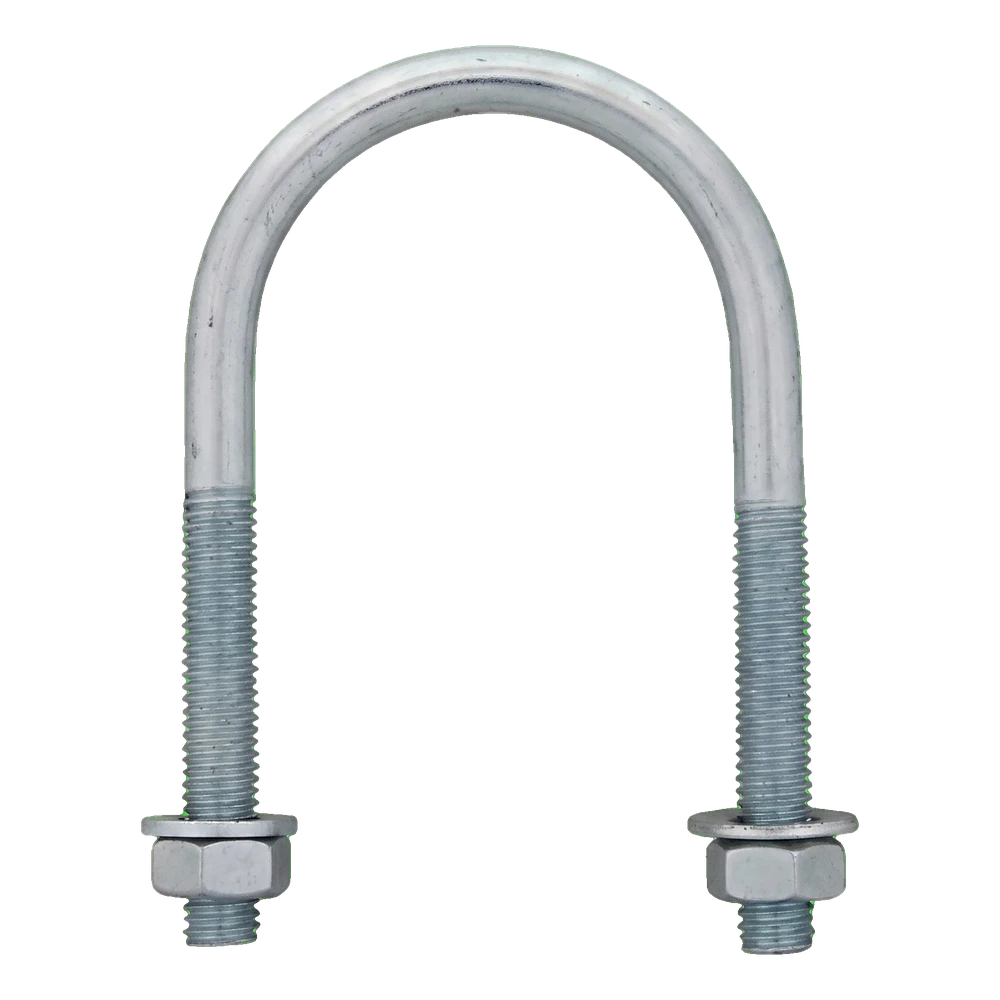

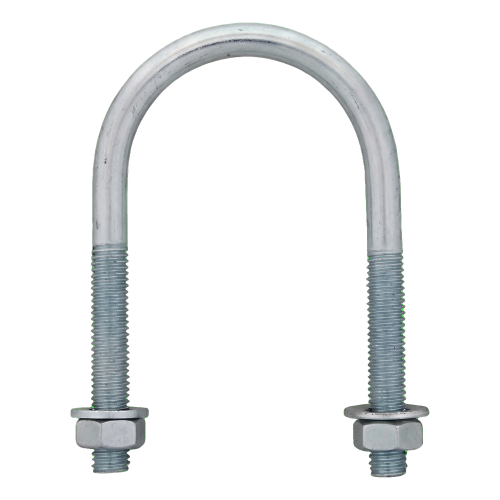

Μπουλόνι U, για σωλήνα (σφιγκτήρας σωλήνων) γαλβανισμένο M12 × 89 mm, για σωλήνα 3"

Τοξωτός σφιγκτήρας από ράβδο με σπείρωμα και στα δύο άκρα – για στερέωση σωλήνων και στρογγυλών ράβδων· γαλβανισμένη έκδοση

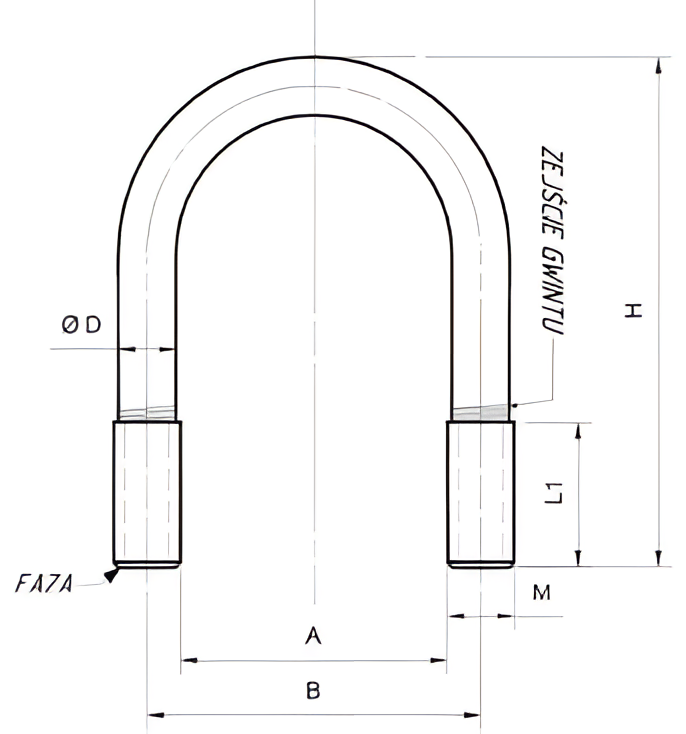

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το μπουλόνι U, για σωλήνα είναι ένας τοξωτός σφιγκτήρας (τόξο) από ράβδο με σπείρωμα και στα δύο άκρα. Χρησιμοποιείται για τη στερέωση σωλήνων, ιστών και στρογγυλών ράβδων σε δοκούς, στύλους και κατασκευές.

Στη σήμανση του κατασκευαστή M12 × 89 mm, το σύμβολο M12 δηλώνει το σπείρωμα, ενώ το 89 mm είναι η εσωτερική απόσταση μεταξύ των σκελών A. Το προϊόν προορίζεται για σωλήνα 3" – επιλέξτε το μπουλόνι U σύμφωνα με την εξωτερική διάμετρο του σωλήνα που θα στερεωθεί. Οι τιμές είναι ονομαστικές, σύμφωνα με τη διαστασιολογική σήμανση του κατασκευαστή· το μήκος των σκελών και του σπειρώματος στο σχέδιο είναι ενδεικτικό. Κατά την τοποθέτηση, περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή στην πλάκα για μπουλόνι U του ίδιου μεγέθους. Σφίξτε τα παξιμάδια M12 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.

Η επίστρωση (γαλβάνισμα) προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Η φέρουσα ικανότητα της στερέωσης εξαρτάται από το υπόστρωμα, τον σωλήνα και τη δύναμη σύσφιξης – καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε τον σφιγκτήρα U σύμφωνα με την εξωτερική διάμετρο του σωλήνα – η εσωτερική απόσταση μεταξύ των σκελών είναι A = 89 mm.
• ✓Περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή στην πλάκα για μπουλόνι U του ίδιου μεγέθους.
• ✓Σφίξτε τα παξιμάδια M12 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.
