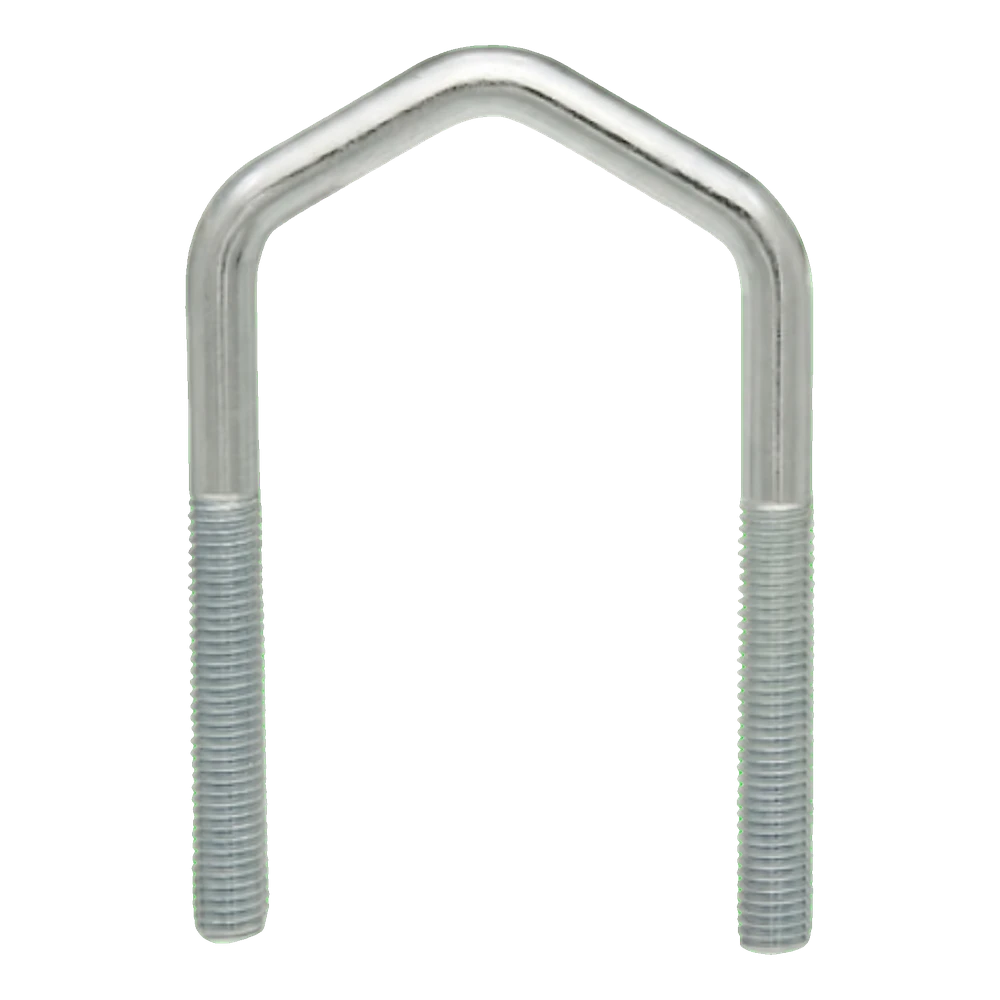

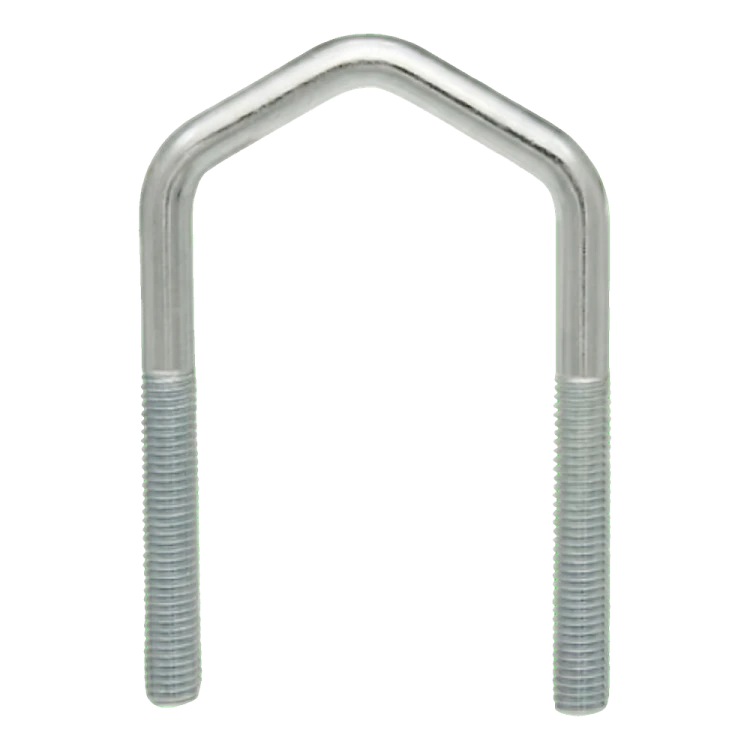

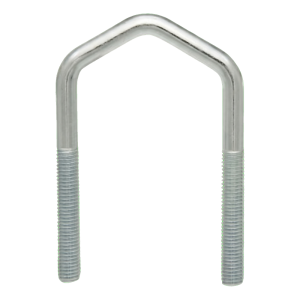

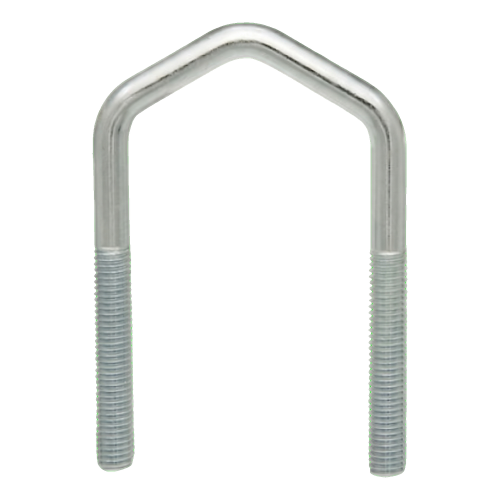

Μπουλόνι U για ιστό κεραίας, τύπου D, γαλβανισμένο M8, για σωλήνα 1/2"

Σφιγκτήρας τύπου D με κάμψη σε σχήμα στέγης, από ράβδο με σπείρωμα και στα δύο άκρα – για στερέωση σωλήνων και ιστών· γαλβανισμένη έκδοση

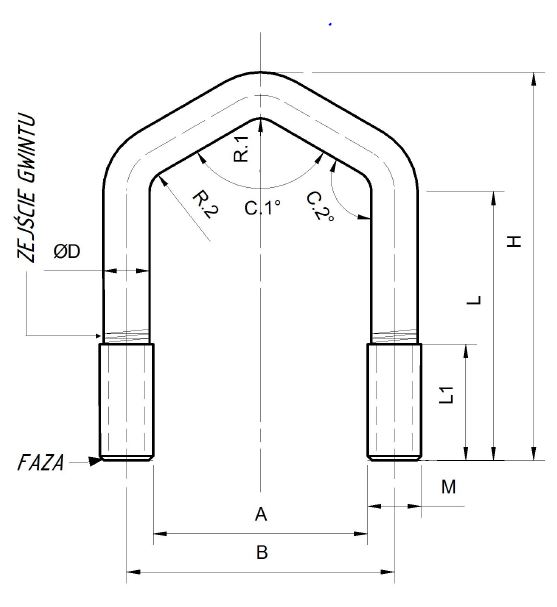

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το μπουλόνι U τύπου D είναι ένας σφιγκτήρας με κάμψη σε σχήμα στέγης, κατασκευασμένος από ράβδο με σπείρωμα και στα δύο άκρα. Χρησιμεύει για τη στερέωση σωλήνων, ιστών και στρογγυλών ράβδων σε δοκούς, στύλους και κατασκευές.

Αυτό το μέγεθος προορίζεται για σωλήνα 1/2" – κατά την επιλογή, ελέγξτε την εξωτερική διάμετρο του σωλήνα που θα στερεωθεί. Η εσωτερική απόσταση μεταξύ των σκελών A είναι 23 mm. Το ύψος H είναι 42 mm, το μήκος σπειρώματος L1 είναι 16 mm και το μέγεθος σπειρώματος είναι M8. Πρόκειται για ονομαστικές τιμές σύμφωνα με τη διαστασιολογική σήμανση του κατασκευαστή. Κατά την τοποθέτηση, περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή σε πλάκα για μπουλόνι U του ίδιου μεγέθους. Σφίξτε τα παξιμάδια M8 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.

Η επίστρωση (γαλβάνισμα) προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Η φέρουσα ικανότητα της στερέωσης εξαρτάται από το υπόστρωμα, τον σωλήνα και τη δύναμη σύσφιξης – καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε τον σφιγκτήρα ανάλογα με την εξωτερική διάμετρο του σωλήνα – η εσωτερική απόσταση μεταξύ των σκελών είναι A = 23 mm.
• ✓Περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή σε πλάκα για μπουλόνι U του ίδιου μεγέθους.
• ✓Σφίξτε τα παξιμάδια M8 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.
