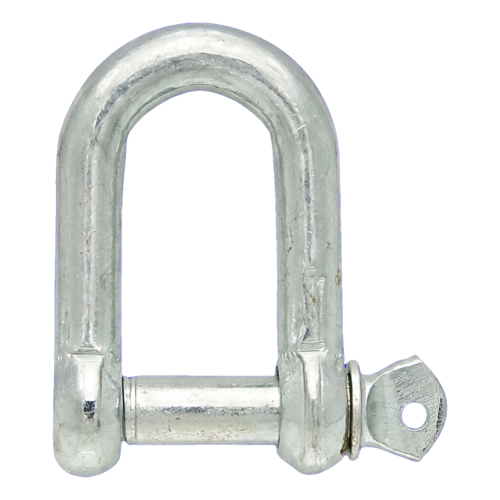

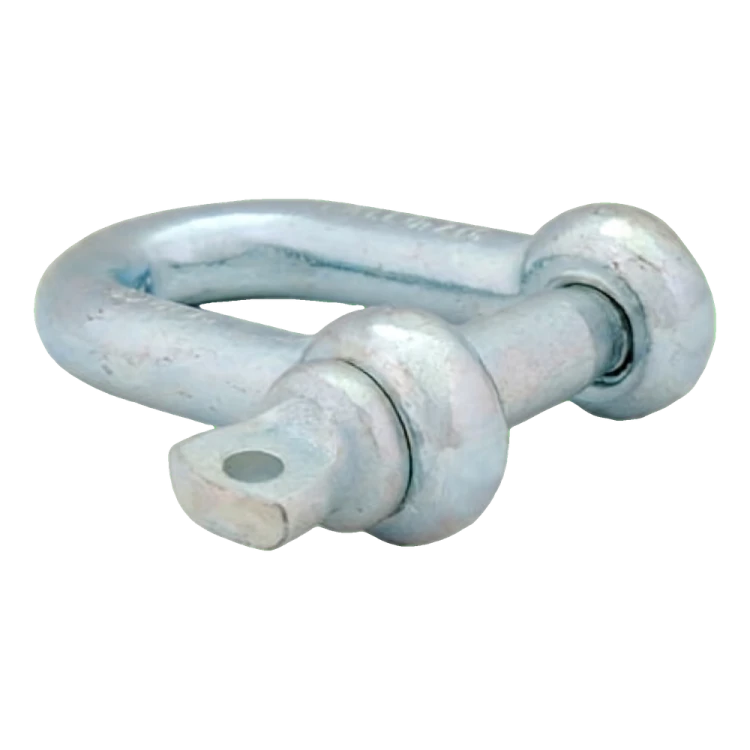

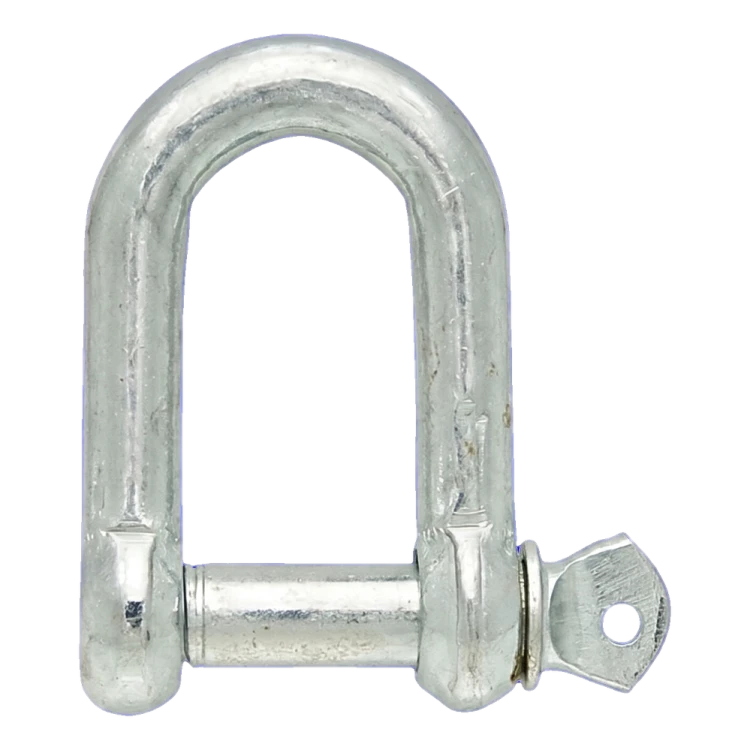

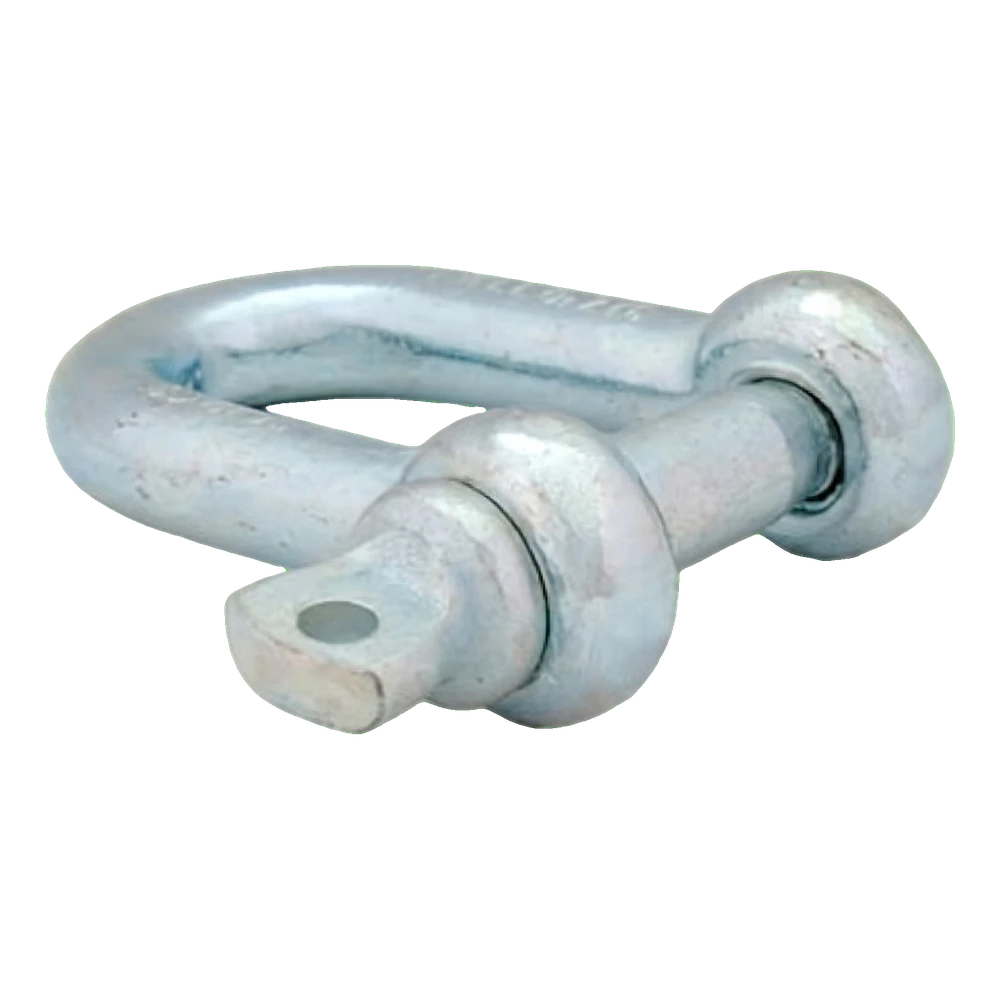

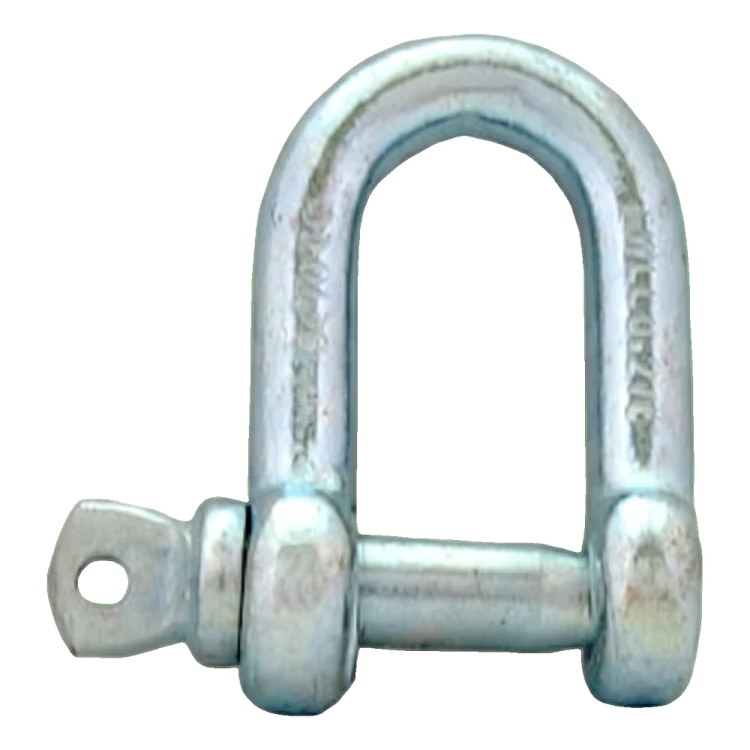

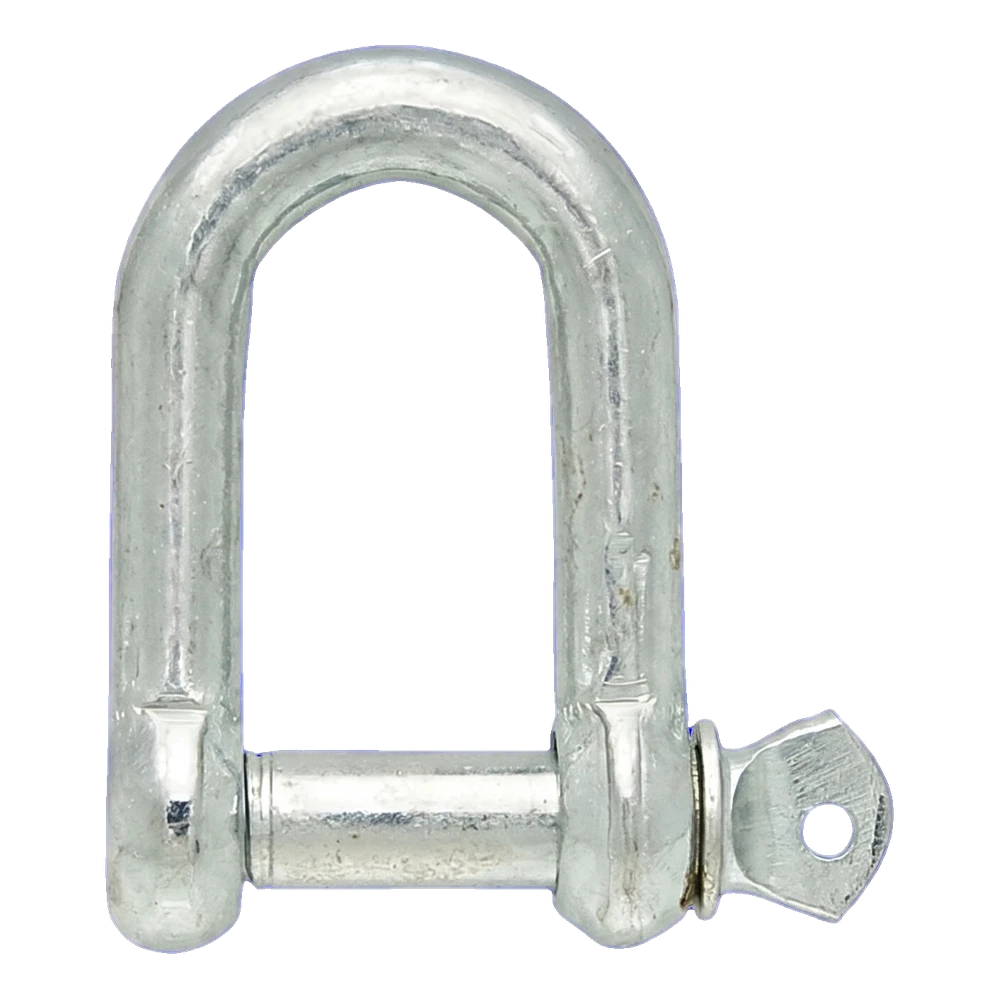

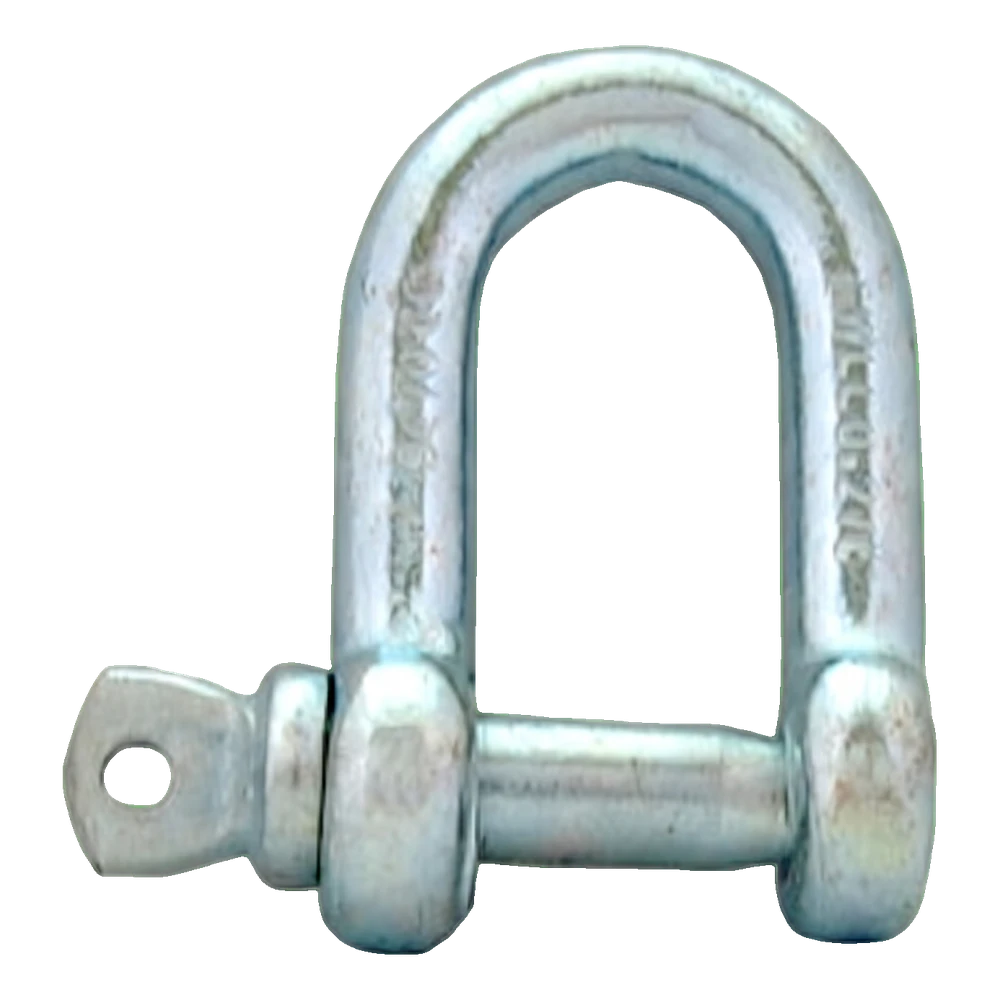

Ναυτικό κλειδί ίσιο γαλβανισμένο 20 mm – σπειροτομημένος πείρος M20

Ναυτικό κλειδί ίσιο (επίμηκες) με βιδωτό πείρο για σύνδεση σχοινιών, αλυσίδων και αρτανών· γαλβανισμένος χάλυβας

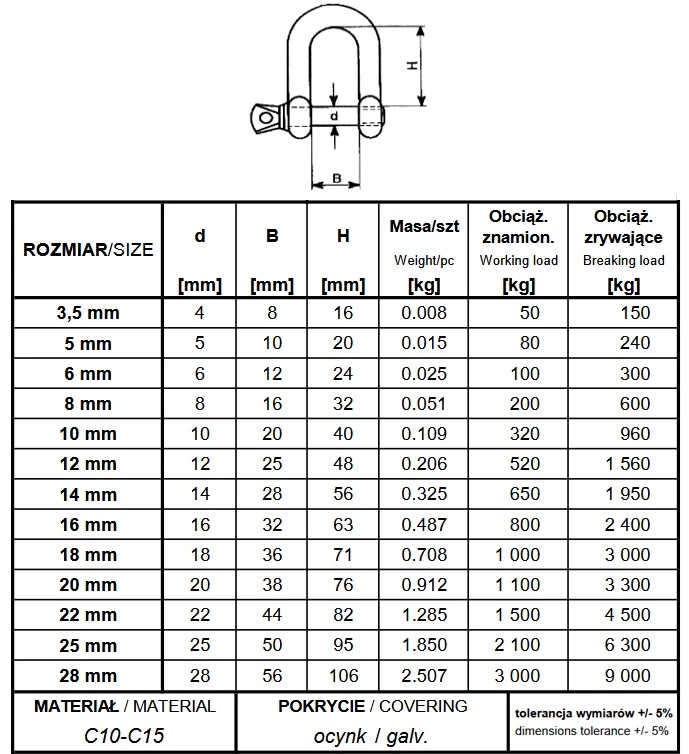

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το ναυτικό κλειδί ίσιο (επίμηκες) με βιδωτό πείρο χρησιμοποιείται για τη σύνδεση σχοινιών, αλυσίδων, αρτανών, συρματόσχοινων με ροδάντζα και στηριγμάτων. Εξασφαλίζει αποσυναρμολογούμενη σύνδεση.

Η διάμετρος του πείρου d είναι 20 mm και το σπείρωμά του είναι M20. Η διάσταση B δηλώνει το εσωτερικό πλάτος και η H το εσωτερικό ύψος του ναυτικού κλειδιού. Το εσωτερικό άνοιγμα του ναυτικού κλειδιού είναι επομένως 38 × 76 mm· ελέγξτε αν τα συνδεόμενα στοιχεία χωρούν σε αυτό. Πρόκειται για ονομαστικές τιμές σύμφωνα με το τεχνικό δελτίο του κατασκευαστή. Επιλέξτε το ναυτικό κλειδί ανάλογα με το φορτίο – μην υπερβαίνετε το φορτίο εργασίας 1100 kg. Βιδώστε τον πείρο μέχρι τέρμα και, σε περίπτωση μόνιμης σύνδεσης, ασφαλίστε τον ώστε να μην ξεβιδωθεί, για παράδειγμα με σύρμα περασμένο από την οπή της κεφαλής του πείρου.

Υλικό: χάλυβας C10–C15. Επικάλυψη: γαλβάνισμα. Η επικάλυψη ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικά ή διαρκή υγρασία, επιλέξτε έκδοση κατάλληλη για τις συνθήκες έκθεσης. Το φορτίο εργασίας αφορά φόρτιση κατά μήκος του άξονα του ναυτικού κλειδιού· η πλευρική φόρτιση μειώνει τη φέρουσα ικανότητα. Το φορτίο θραύσης 3300 kg που αναφέρεται στο τεχνικό δελτίο του κατασκευαστή δεν είναι φορτίο εργασίας. Το ναυτικό κλειδί δεν προορίζεται για ανύψωση φορτίων πάνω από ανθρώπους ούτε για ασφάλιση ατόμων.

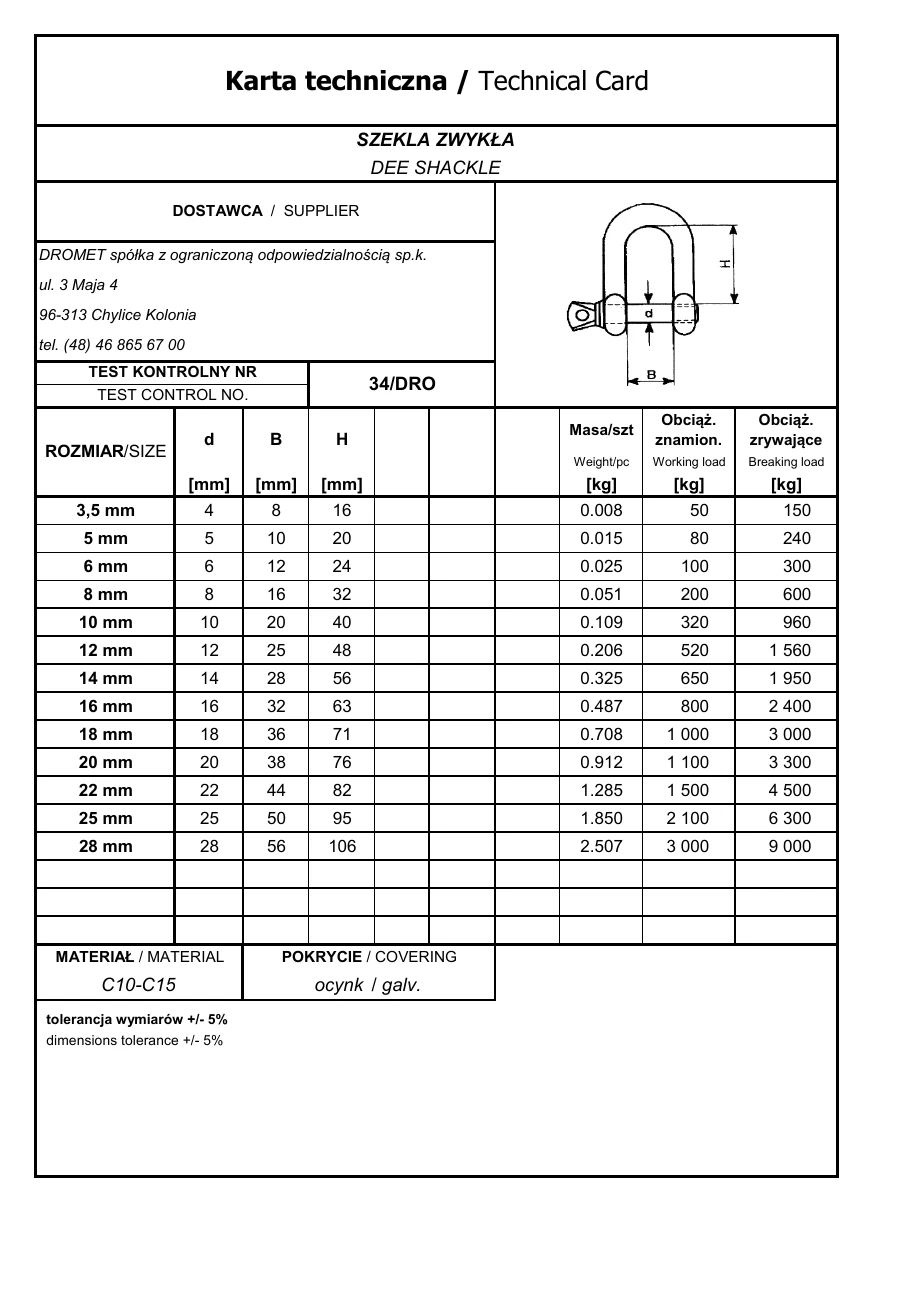

Διαστάσεις βάσει δελτίου

Υλικό και αντοχή

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε το ναυτικό κλειδί ανάλογα με το φορτίο – μην υπερβαίνετε το φορτίο εργασίας 1100 kg.
• ✓Ελέγξτε αν τα συνδεόμενα στοιχεία χωρούν στο εσωτερικό άνοιγμα του ναυτικού κλειδιού B × H = 38 × 76 mm.
• ✓Βιδώστε τον πείρο μέχρι τέρμα· σε περίπτωση μόνιμης σύνδεσης, ασφαλίστε τον ώστε να μην ξεβιδωθεί (π.χ. με σύρμα περασμένο από την οπή της κεφαλής του πείρου).
