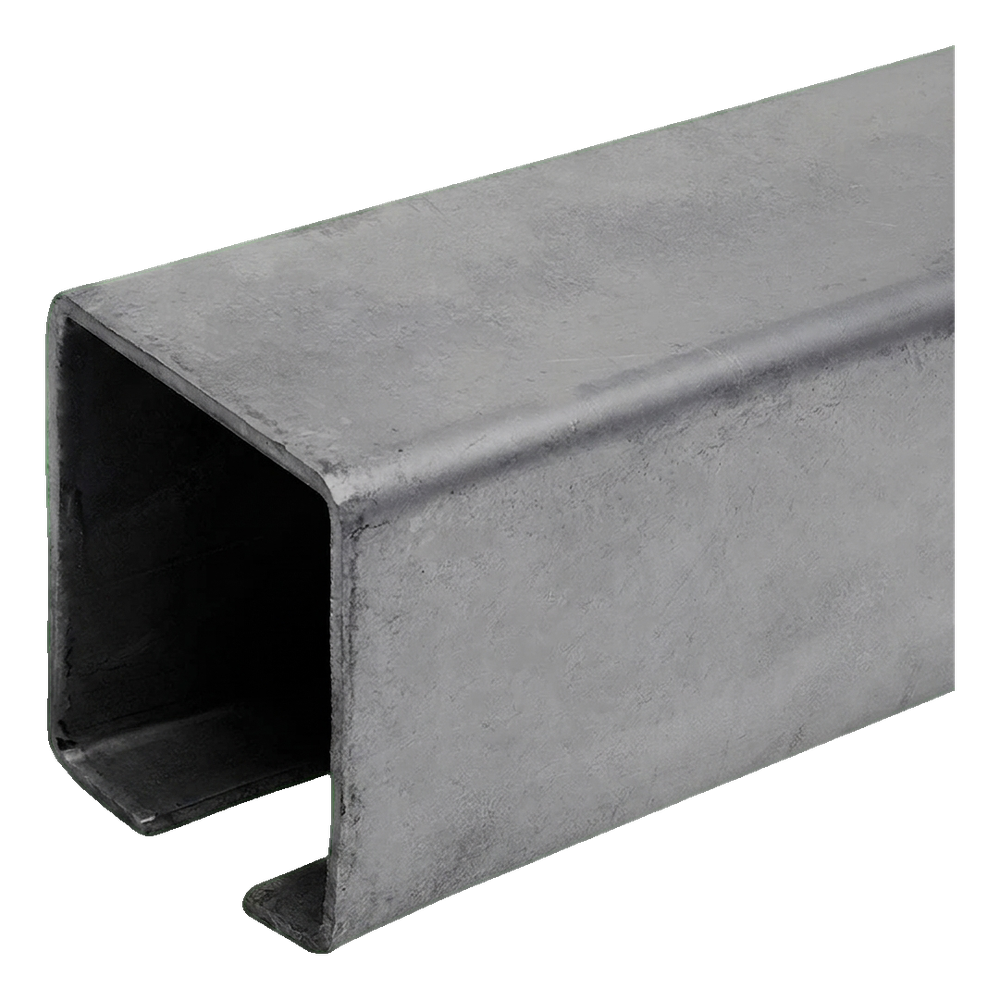

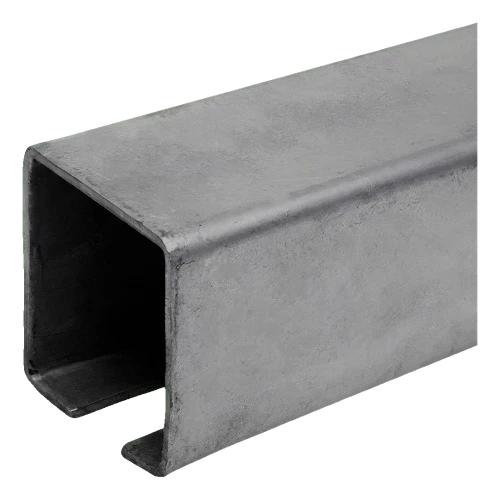

Οδηγός ράγα χάλυβας – δοκάρι για συρόμενες πύλες 60×60 mm, μήκος 6000 mm

Προφίλ C 60 × 60 mm με πάχος τοιχώματος 3 mm και σχισμή 20,5 mm, μήκος 6000 mm – φέρον στοιχείο του φύλλου αυτοφερόμενης συρόμενης πόρτας

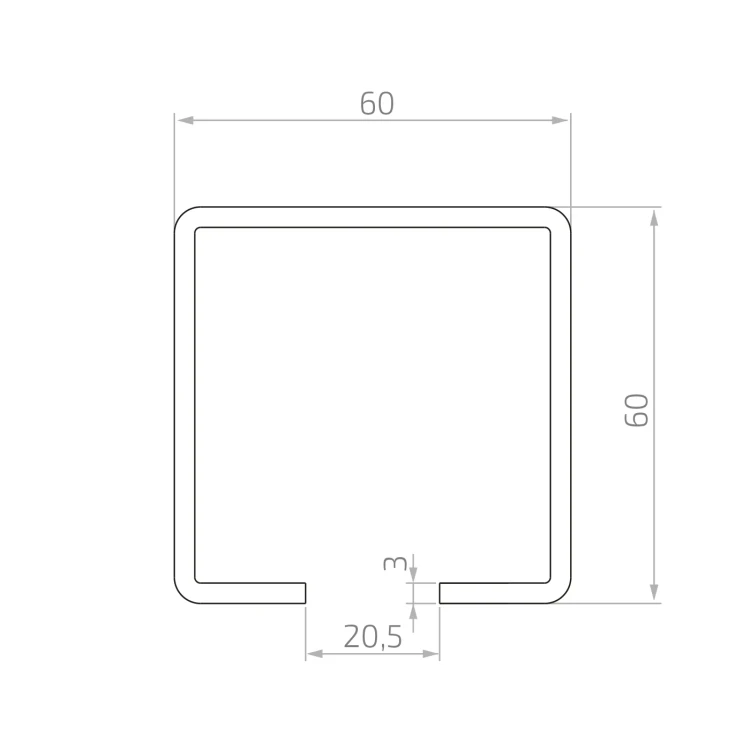

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η ράγα αποτελεί το φέρον προφίλ του φύλλου αυτοφερόμενης συρόμενης πόρτας. Συγκολλάται στον σκελετό του φύλλου και στο εσωτερικό της λειτουργούν τα φορεία κύλισης, τα οποία στερεώνονται στη θεμελίωση.

Η διατομή έχει εξωτερικές διαστάσεις a × h ίσες με 60 × 60 mm και πάχος τοιχώματος s ίσο με 3 mm. Στο κάτω τοίχωμα υπάρχει σχισμή 20,5 mm, μέσα από την οποία περνούν οι βάσεις των φορείων. Το μήκος L του προφίλ είναι 6000 mm· οι διαστάσεις προέρχονται από το σχέδιο του κατασκευαστή.

Το προφίλ είναι από χάλυβα χωρίς επίστρωση, επομένως μετά την κατασκευή του φύλλου πρέπει να προστατευτεί από τη διάβρωση. Η μάζα ανά τεμάχιο είναι 26,1 kg.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε φορεία κύλισης κατάλληλα για το προφίλ 60 × 60 mm – το προφίλ και τα φορεία πρέπει να αντιστοιχούν στο ίδιο μέγεθος συστήματος.
• ✓Κόψτε το προφίλ στο απαιτούμενο μήκος και συγκολλήστε το στον σκελετό του φύλλου με τη σχισμή προς τα κάτω· η σχισμή 20,5 mm καθοδηγεί τα φορεία.
• ✓Μετά τη συγκόλληση, προστατέψτε τον χάλυβα από τη διάβρωση και κλείστε τα άκρα του προφίλ με τάπα άκρου με ράουλο.
