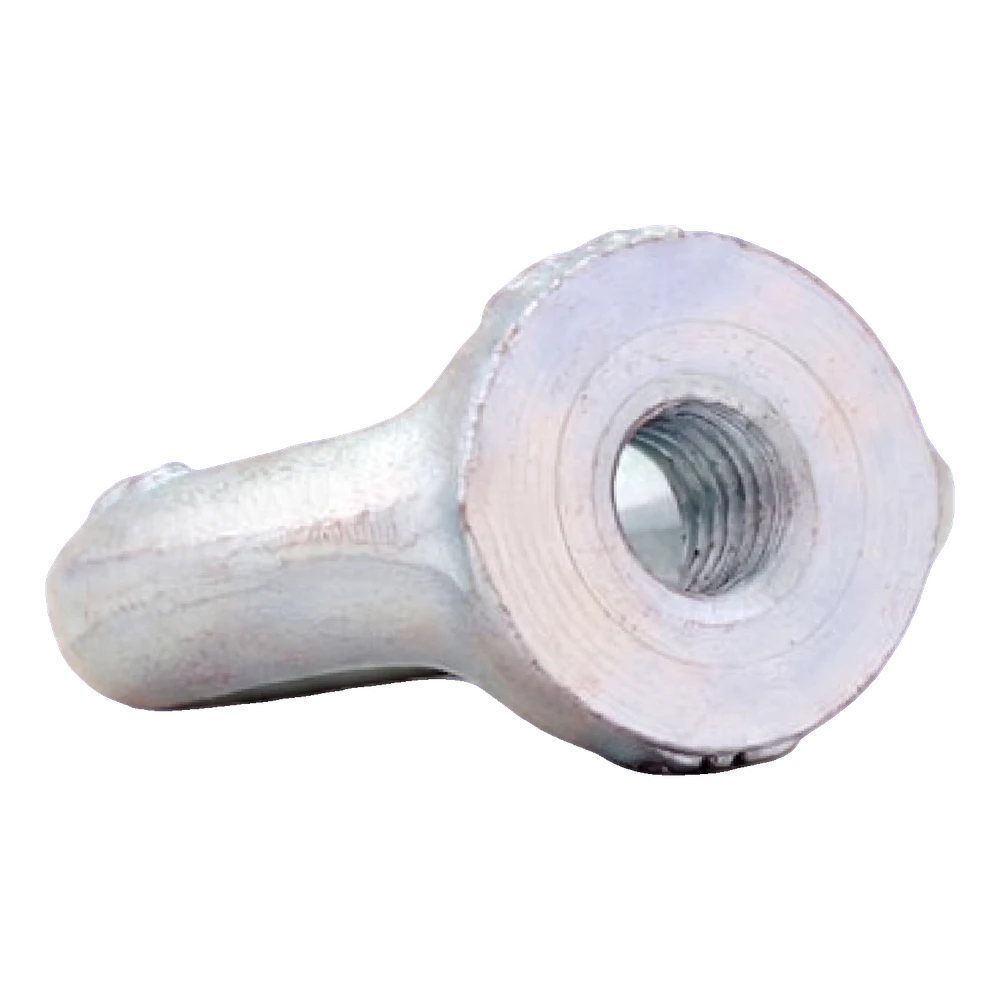

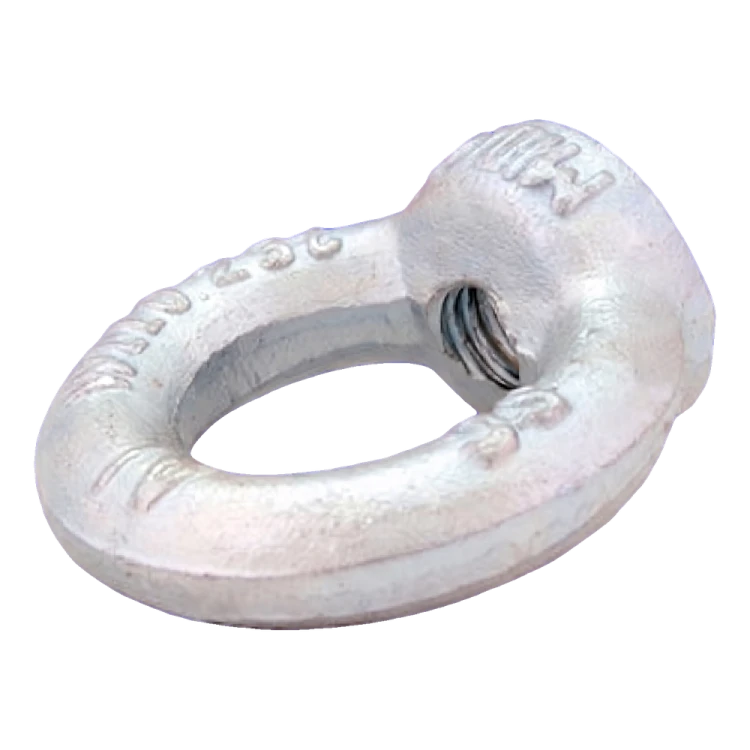

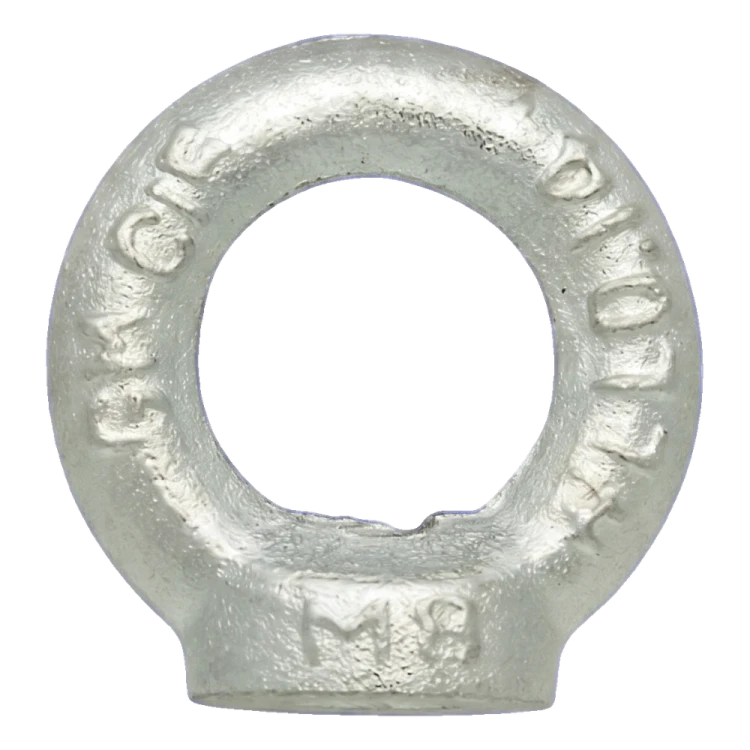

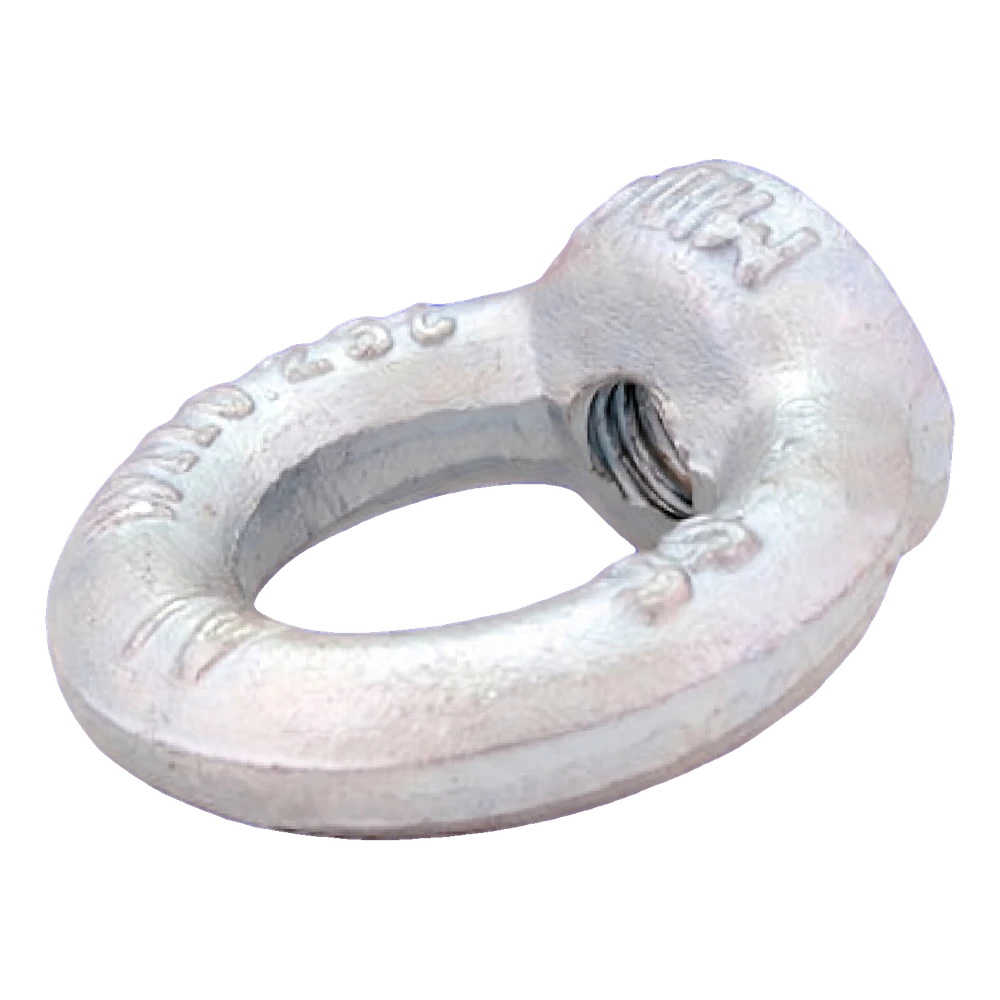

Παξιμάδι με κρίκο γαλβανισμένο M10 DIN 582 – χάλυβας C15
Αφήστε αξιολόγηση για το προϊόν

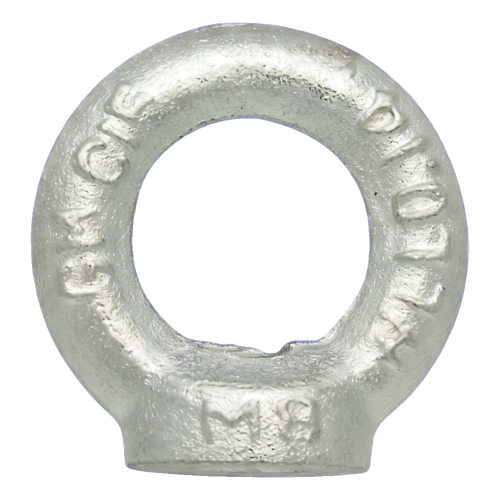

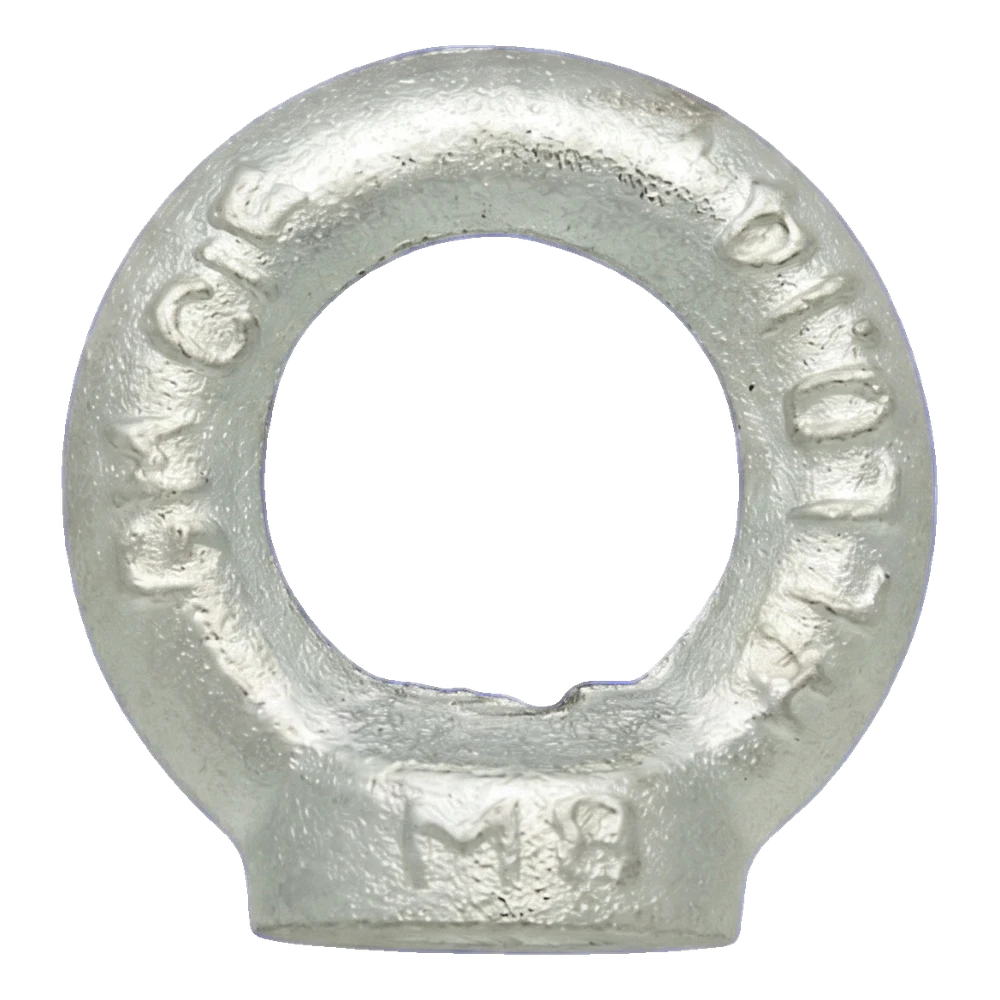

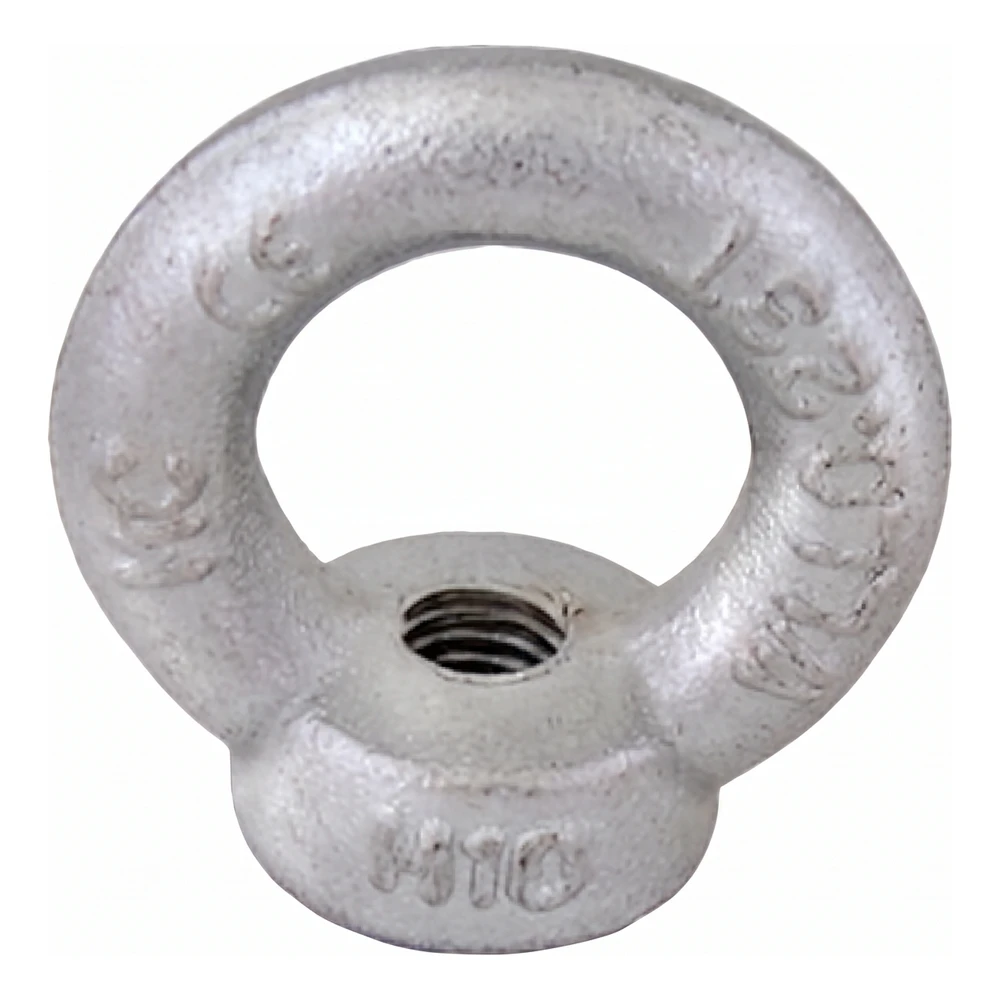

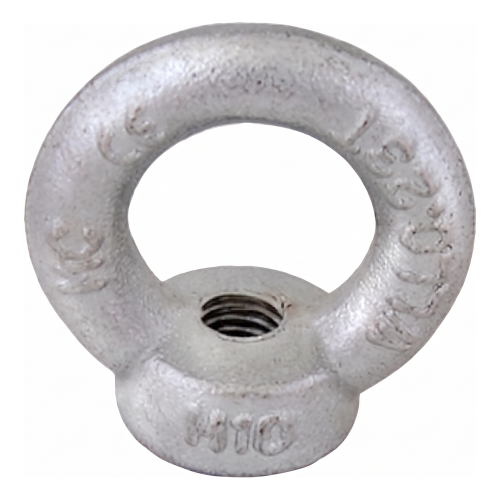

Παξιμάδι με κρίκο DIN 582, σπείρωμα M10, χάλυβας C15, γαλβανισμένο. Εξωτερική διάμετρος 45 mm, εσωτερική διάμετρος 25 mm, ύψος 45 mm, βάρος 0,09 kg. Ονομαστικό φορτίο 230 kg, φορτίο θραύσης 1350 kg. Για σημεία πρόσδεσης.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 002-402
Χαρακτηριστικά προϊόντος
[PIM] osprzet-do-lin-i-lancuchow #1023
- Τύπος εξαρτήματος Παξιμάδι με κρίκο
- Τύπος σπειρώματος M10
- Μέγ. φορτίο [kg] 230
Περιγραφή
Παξιμάδι με κρίκο για τη δημιουργία σημείου πρόσδεσης σε κοχλία ή ράβδο με σπείρωμα· κρίκος με φλάντζα, γαλβανισμένος χάλυβας C15
Σχετικά με το προϊόν

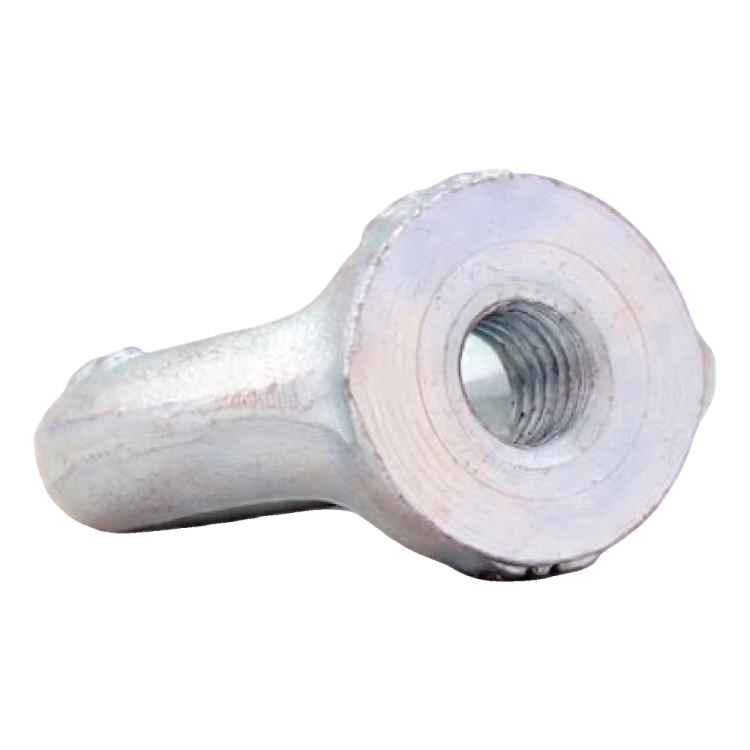

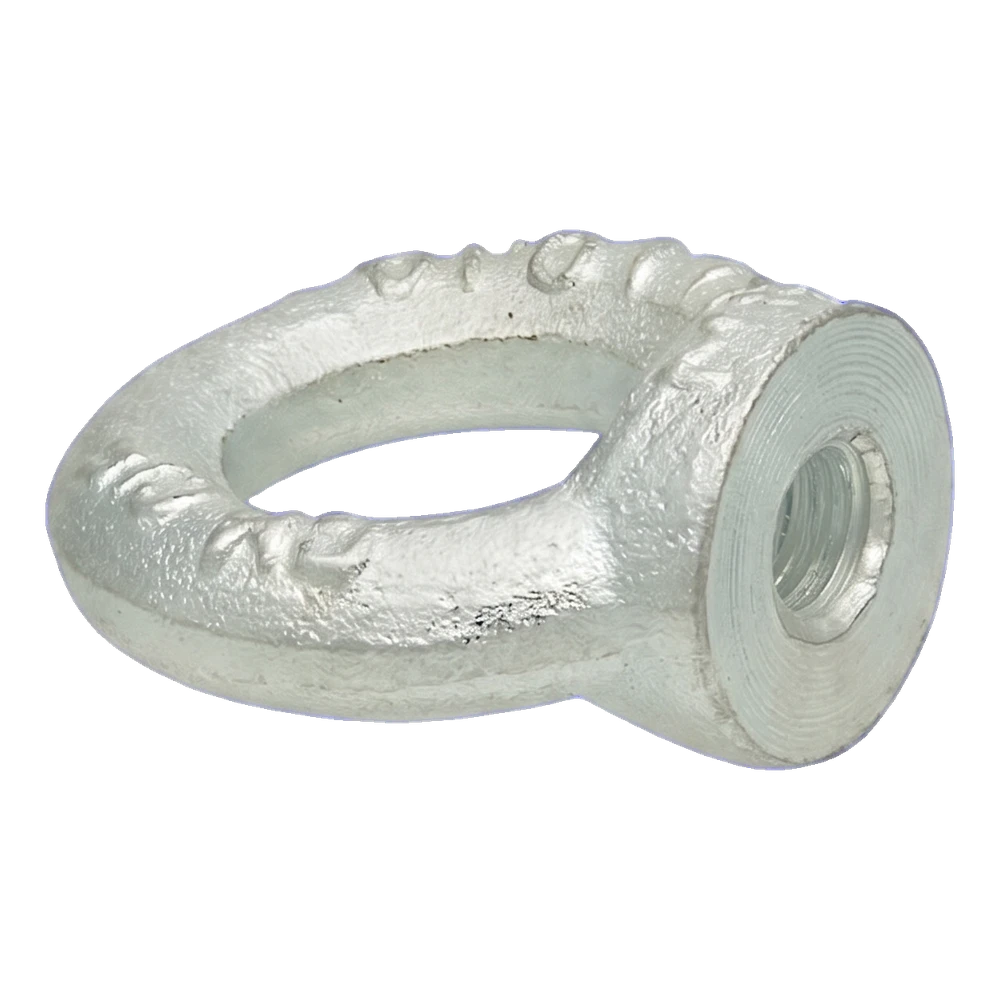

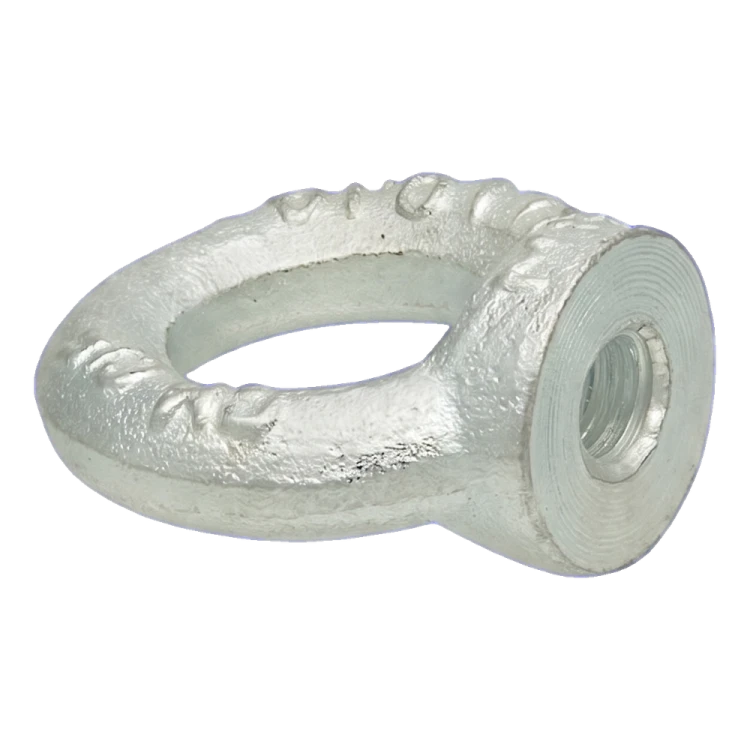

Το παξιμάδι με κρίκο χρησιμεύει για τη δημιουργία σημείου πρόσδεσης σε κοχλία ή ράβδο με σπείρωμα – για σχοινιά, αλυσίδες και εξαρτήματα. Διαθέτει σπείρωμα για βίδωμα σε κοχλία ή ράβδο και κρίκο με φλάντζα.

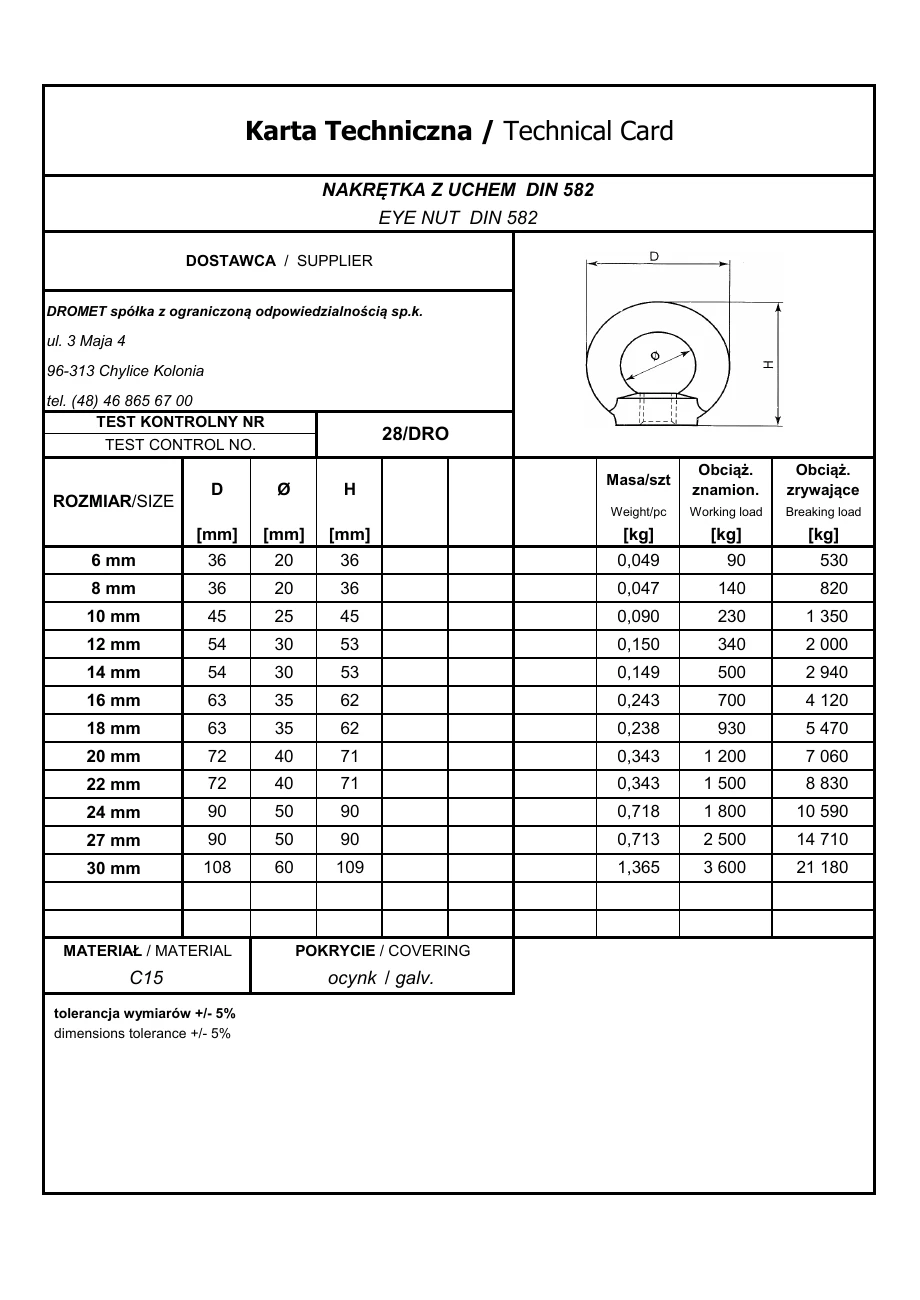

Το σπείρωμα M10 πρέπει να αντιστοιχεί στο σπείρωμα του κοχλία ή της ράβδου. Η εξωτερική διάμετρος του κρίκου D είναι 45 mm και η εσωτερική διάμετρος του κρίκου Ø είναι 25 mm. Το ύψος H είναι 45 mm. Πρόκειται για ονομαστικές τιμές σύμφωνα με το τεχνικό φυλλάδιο του κατασκευαστή. Το πρότυπο του περικοχλίου είναι DIN 582. Κατά την τοποθέτηση, βιδώστε το περικόχλιο μέχρι η φλάντζα να εδράζεται πλήρως στην επιφάνεια. Πριν συνδέσετε το σχοινί ή την αλυσίδα, προσανατολίστε τον κρίκο έτσι ώστε η διεύθυνση του φορτίου να βρίσκεται στο επίπεδό του.
Υλικό: χάλυβας C15. Επίστρωση: γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Το ονομαστικό φορτίο 230 kg, σύμφωνα με το τεχνικό φυλλάδιο του κατασκευαστή, ισχύει για σωστά βιδωμένο στοιχείο. Κατά την έλξη υπό γωνία ως προς τον άξονα, το επιτρεπόμενο φορτίο είναι μικρότερο, ενώ το φορτίο εργασίας για τη συγκεκριμένη εφαρμογή καθορίζεται από τη μελέτη. Το φορτίο θραύσης 1350 kg που αναφέρεται στο τεχνικό φυλλάδιο του κατασκευαστή δεν αποτελεί φορτίο εργασίας. Μη χρησιμοποιείτε το στοιχείο για ανύψωση ατόμων.
Επιλογή και τοποθέτηση
- ✓Ελέγξτε το σπείρωμα του κοχλία ή της ράβδου: πρέπει να αντιστοιχεί στο σπείρωμα του περικοχλίου M10.
- ✓Βιδώστε το περικόχλιο μέχρι η φλάντζα να εδράζεται πλήρως στην επιφάνεια.
- ✓Πριν συνδέσετε το σχοινί ή την αλυσίδα, προσανατολίστε τον κρίκο στο επίπεδο της διεύθυνσης του φορτίου.
Σημαντικό
Το ονομαστικό φορτίο σύμφωνα με το τεχνικό φυλλάδιο ισχύει για σωστά βιδωμένο στοιχείο· κατά τη φόρτιση υπό γωνία είναι μικρότερο. Μη χρησιμοποιείτε το στοιχείο για ανύψωση ατόμων. Το φορτίο εργασίας σε συγκεκριμένη εφαρμογή καθορίζεται από τη μελέτη.
