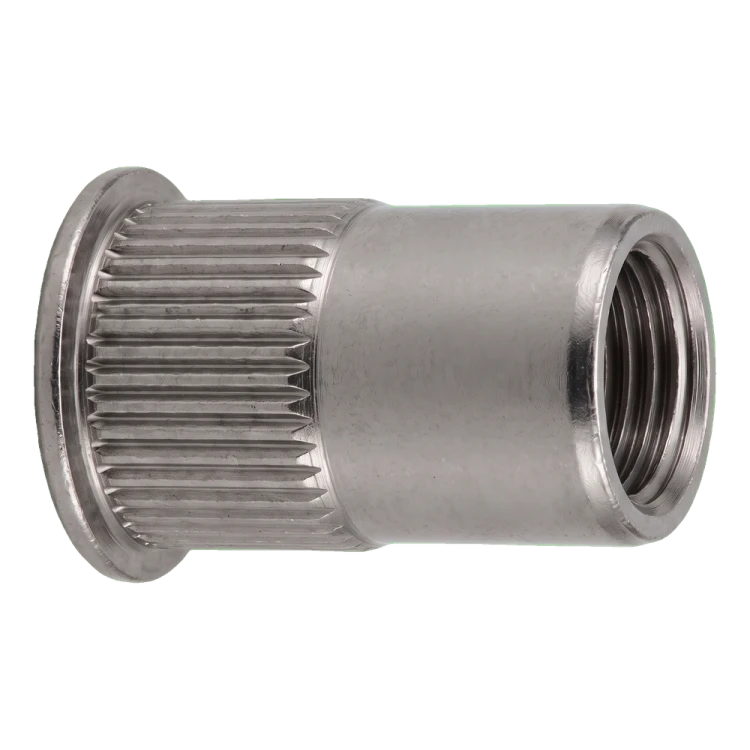

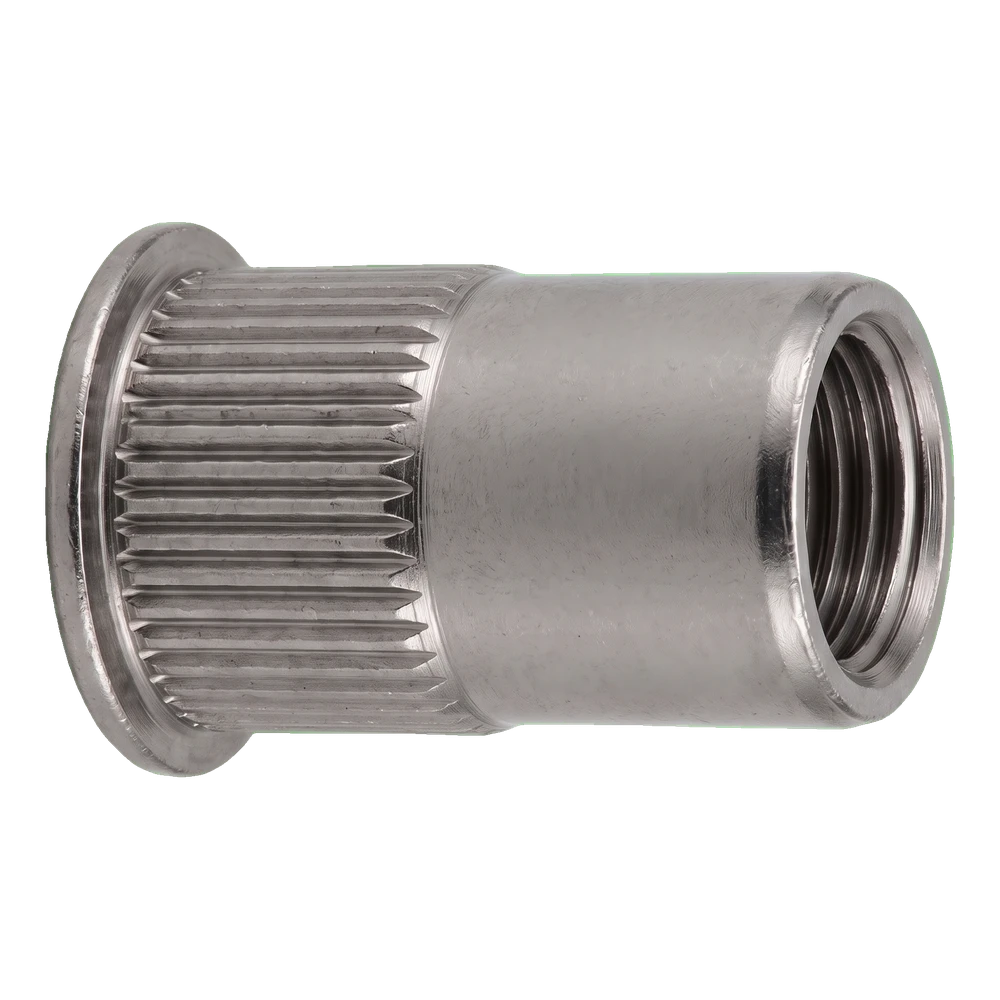

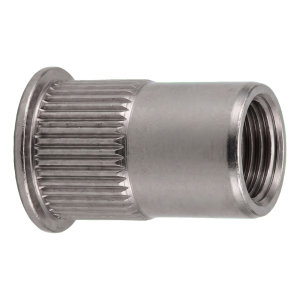

Πριτσινοπαξιμάδι ανοξείδωτο A2 M4×10 mm – μικρή κωνική κεφαλή, ραβδωτό σώμα – κούτα 250 τεμ.

Μικρή φρεζάτη κεφαλή, στέλεχος κυλινδρικό ραβδωτό, ανοιχτού τύπου, ανοξείδωτος χάλυβας A2

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το περικόχλιο πριτσινιού δημιουργεί εσωτερικό σπείρωμα M4 σε λεπτή λαμαρίνα ή προφίλ, όταν η πρόσβαση είναι δυνατή μόνο από τη μία πλευρά. Εισάγεται στην οπή και τοποθετείται με πριτσινάδικο για περικόχλια: το εργαλείο βιδώνεται στο σπείρωμα και το τραβά προς το μέρος του, ενώ το τμήμα του στελέχους πίσω από το υλικό παραμορφώνεται σχηματίζοντας ένα κολάρο, το οποίο μαζί με την κεφαλή συσφίγγει το υλικό. Αφού ξεβιδωθεί το εργαλείο, στο υλικό παραμένει έτοιμο σπείρωμα M4. Αυτό το μοντέλο έχει μικρή φρεζάτη κεφαλή με διάμετρο 7 mm και ύψος 0,5 mm, καθώς και στέλεχος κυλινδρικό ραβδωτό. Η μικρή φρεζάτη κεφαλή εφάπτεται σχεδόν στο ίδιο επίπεδο με την επιφάνεια του υλικού. Οι ραβδώσεις του στελέχους περιορίζουν την περιστροφή του περικοχλίου πριτσινιού μέσα στην οπή.

Το περικόχλιο πριτσινιού επιλέγεται ανάλογα με το πάχος του υλικού στο οποίο πρόκειται να τοποθετηθεί. Το περικόχλιο πριτσινιού M4 × 10 mm προορίζεται για υλικό πάχους από 0,5 έως 3,0 mm· για διαφορετικό πάχος, επιλέξτε άλλο μέγεθος από τη λίστα των πλησιέστερων μεγεθών. Ανοίξτε οπή Ø 6,0 mm, δηλαδή κατά 0,1 mm μεγαλύτερη από τη διάμετρο του στελέχους 5,9 mm, και αφαιρέστε τα γρέζια.

Το περικόχλιο πριτσινιού είναι κατασκευασμένο από ανοξείδωτο χάλυβα A2. Σε περιβάλλον με χλωριόντα, για παράδειγμα κοντά στη θάλασσα ή σε πισίνα, το υλικό πρέπει να επιλέγεται σύμφωνα με τις συνθήκες έκθεσης και τις οδηγίες της μελέτης. Σύμφωνα με το τεχνικό φυλλάδιο του κατασκευαστή, αντέχει σε δύναμη διάτμησης 2 940 N και δύναμη εφελκυσμού 6 860 N. Πρόκειται για αποτελέσματα δοκιμής του ίδιου του περικοχλίου πριτσινιού – η φέρουσα ικανότητα της σύνδεσης εξαρτάται από το υλικό και το πάχος του στοιχείου και καθορίζεται από τη μελέτη. Πωλείται σε κουτιά των 250 τεμ.· το κουτί ζυγίζει 0,35 kg.

Διαστάσεις

Υλικό και αντοχή

Συσκευασία

Προετοιμασία τοποθέτησης

• ✓Ελέγξτε το πάχος του υλικού: πρέπει να είναι εντός του εύρους 0,5–3,0 mm.
• ✓Ανοίξτε στρογγυλή οπή Ø 6,0 mm (0,1 mm μεγαλύτερη από το στέλεχος d2 = 5,9 mm)· αφαιρέστε τα γρέζια.
• ✓Τοποθετήστε με πριτσινάδικο για περικόχλια με μύτη M4· η κεφαλή πρέπει να εφάπτεται στην επιφάνεια.
