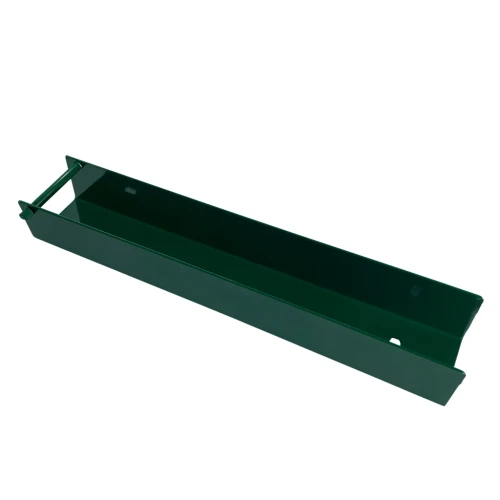

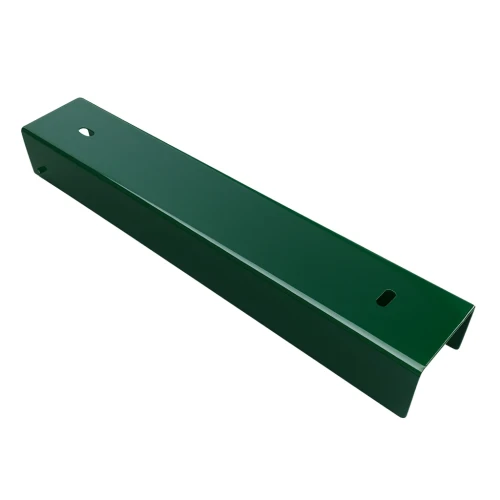

Προφίλ C για βάση περίφραξης 300×50 mm πράσινο

Ράγα μήκους 300 mm και εσωτερικού πλάτους 52 mm – συνδέει την πλάκα βάσης 300 × 50 mm με την κολώνα

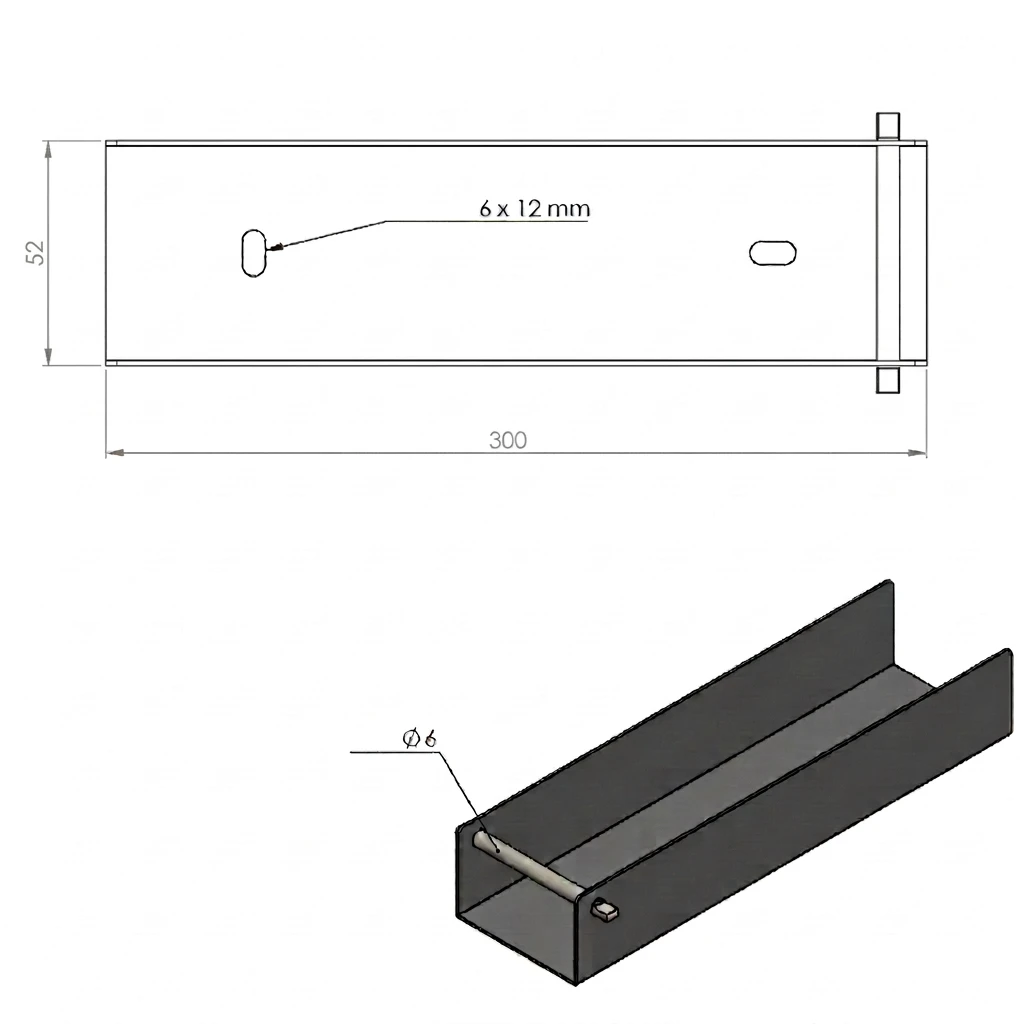

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η ράγα συνδέει την πλάκα βάσης από σκυρόδεμα με την κολώνα της περίφραξης. Βιδώνεται στην κολώνα και το άκρο της πλάκας εισάγεται ανάμεσα στα σκέλη της ράγας.

Το μήκος L είναι 300 mm και αντιστοιχεί στο ύψος της πλάκας βάσης 300 × 50 mm. Το εσωτερικό πλάτος w είναι 52 mm. Το βάθος των σκελών, οι οπές και η ράβδος αποστάτη στο σχέδιο είναι ενδεικτικά.

Η επίστρωση (γαλβάνισμα + ηλεκτροστατική βαφή πούδρας, πράσινο RAL 6005) προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες· σε περίπτωση επαφής με αλάτι ή χημικές ουσίες, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε τη διάσταση της πλάκας βάσης – η ράγα προορίζεται για πλάκες 300 × 50 mm.
• ✓Βιδώστε τη ράγα με τον κορμό της στην κολώνα μέσω των 2 οπών στερέωσης.
• ✓Εισαγάγετε το άκρο της πλάκας βάσης στη ράγα· αν στην ίδια κολώνα συνδέονται δύο πλάκες, χρησιμοποιήστε μία ράγα σε κάθε πλευρά.
