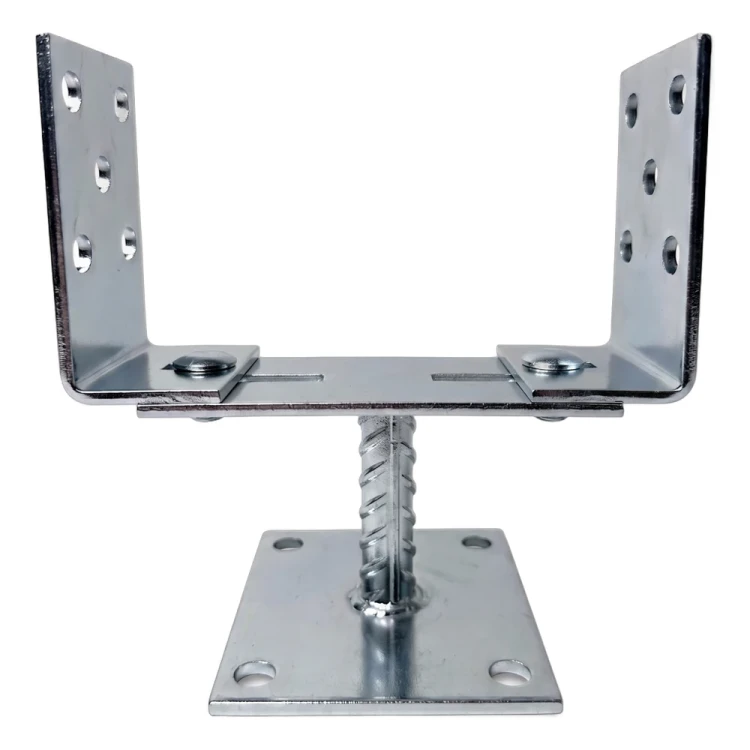

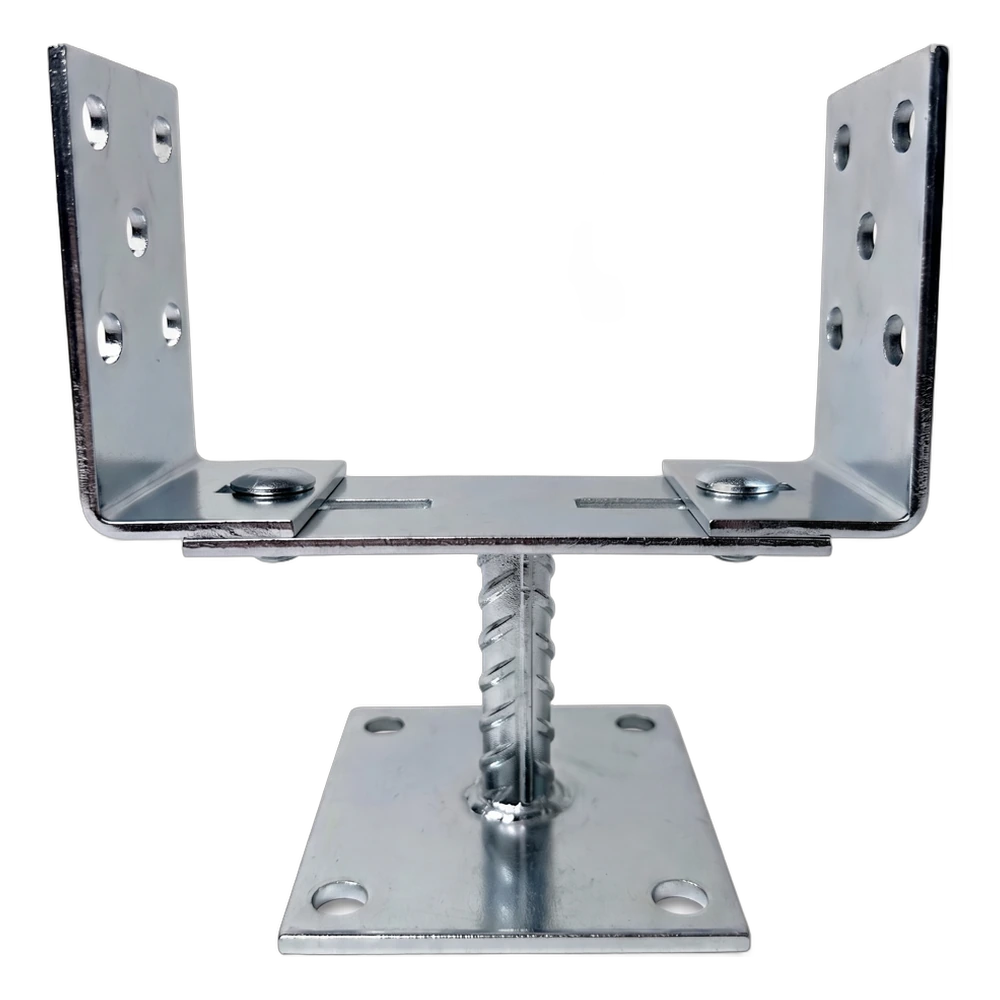

Ρυθμιζόμενη βάση στήριξης κολώνας με πλάκα (με λαμαρίνα) 0–165 mm – γαλβανισμένη

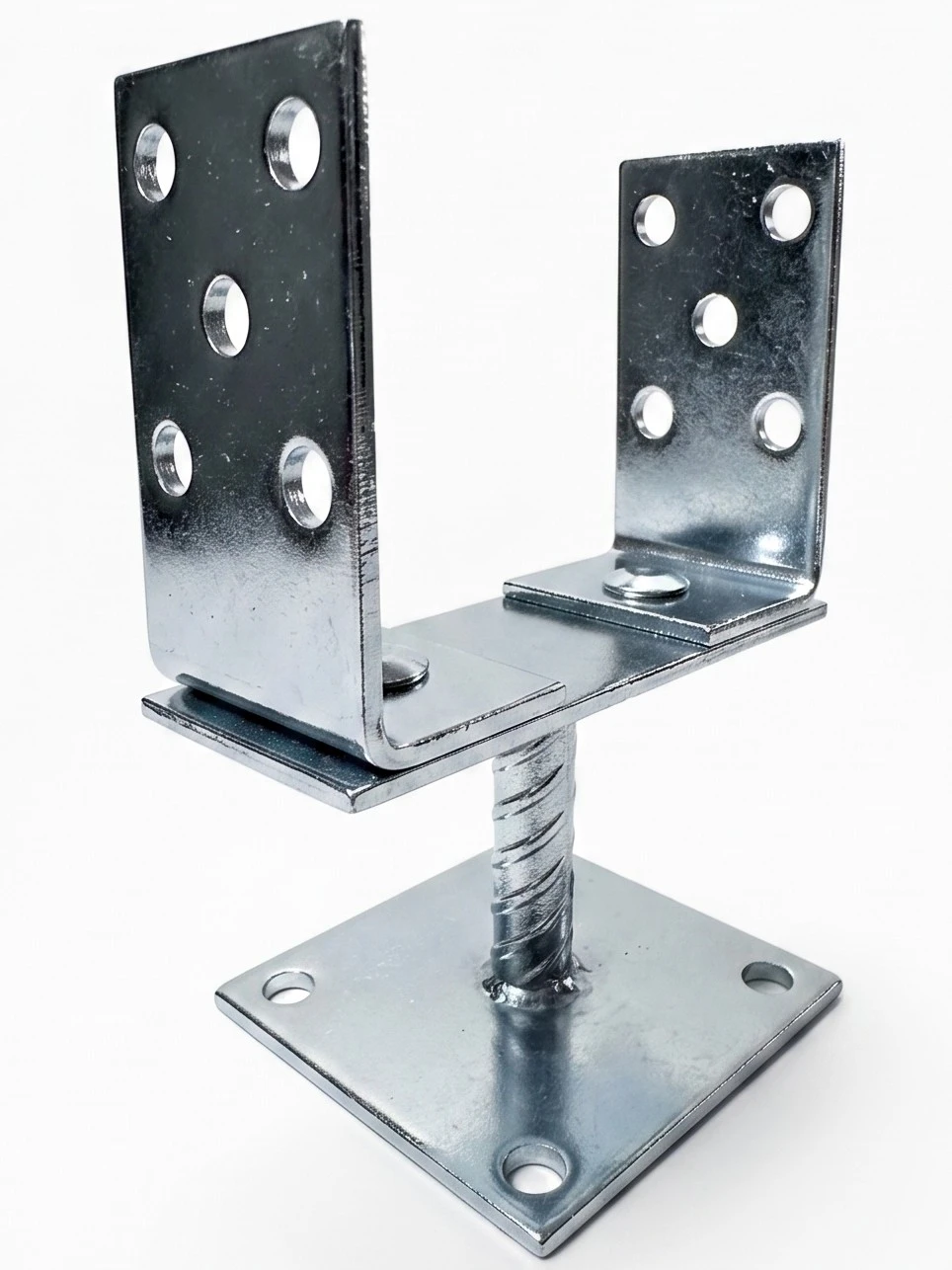

Υποδοχή σχήματος U με ρύθμιση πλάτους 0–165 mm, σε κάτω πλάκα 100 × 100 mm· ο στύλος απέχει 85 mm από το υπόστρωμα

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

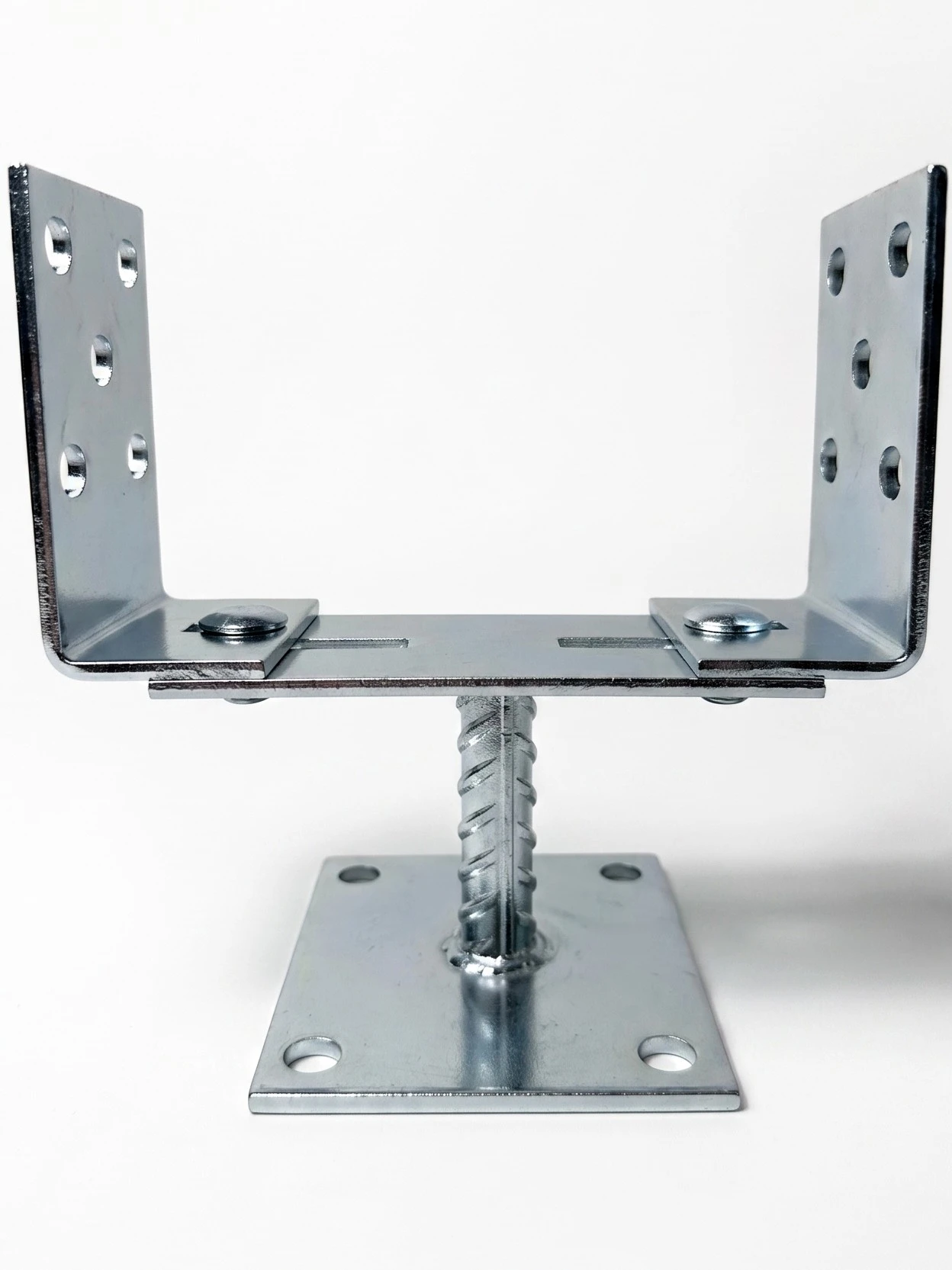

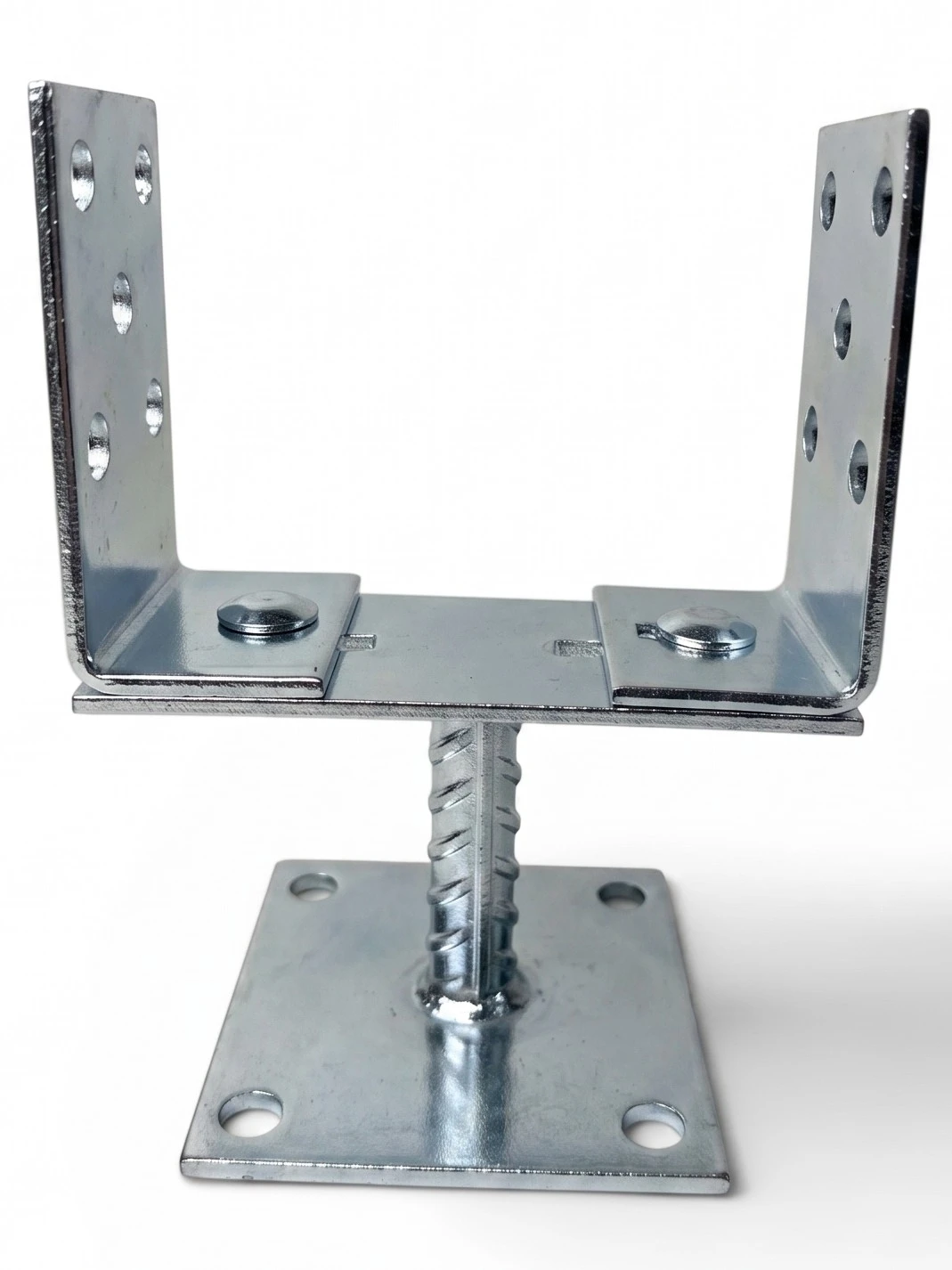

Το στήριγμα χρησιμεύει για τη στερέωση του στύλου στο υπόστρωμα μέσω της κάτω πλάκας. Διαθέτει υποδοχή σχήματος U με ρυθμιζόμενο πλάτος, η οποία συγκρατεί τον στύλο σε απόσταση από το υπόστρωμα.

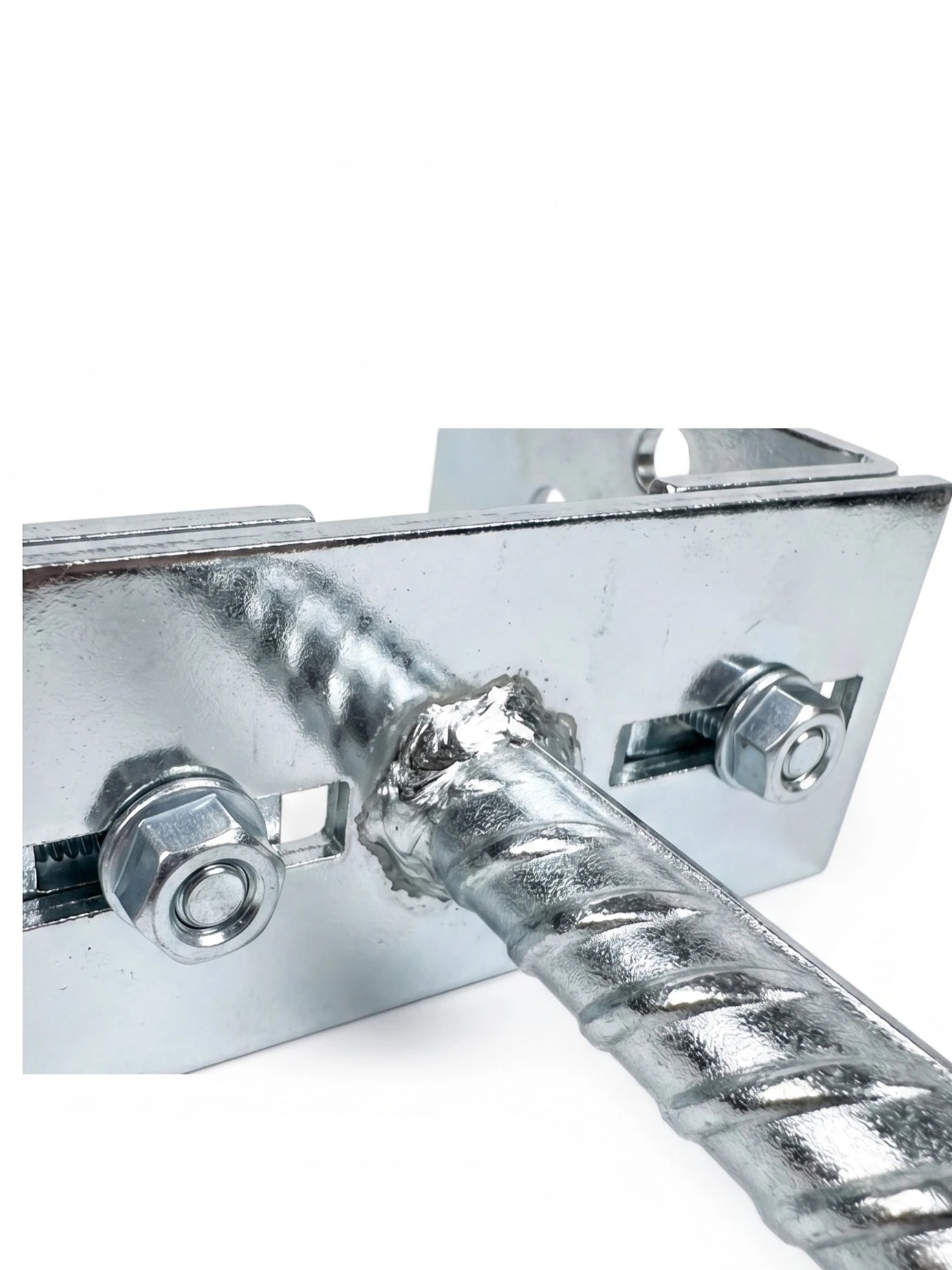

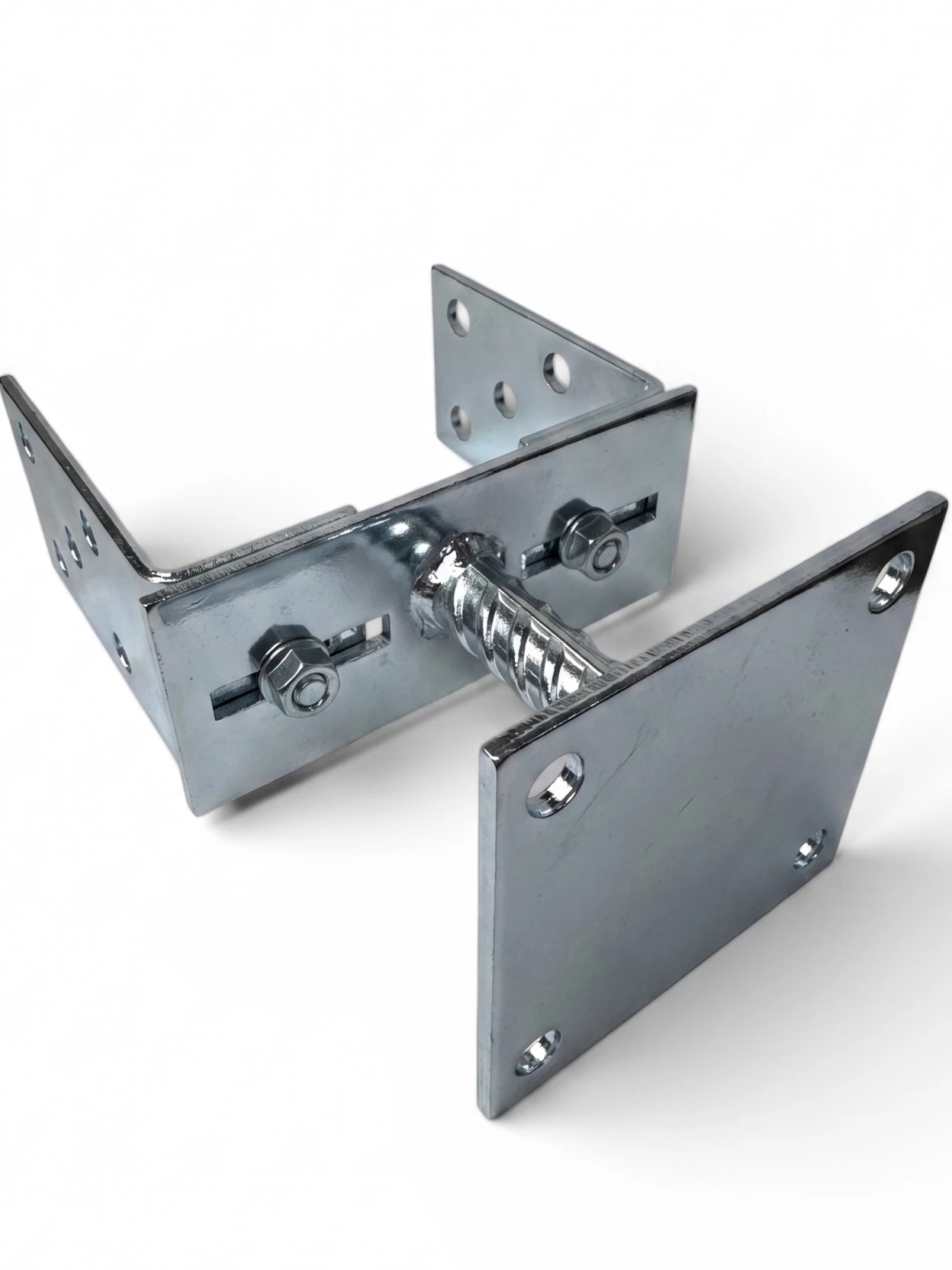

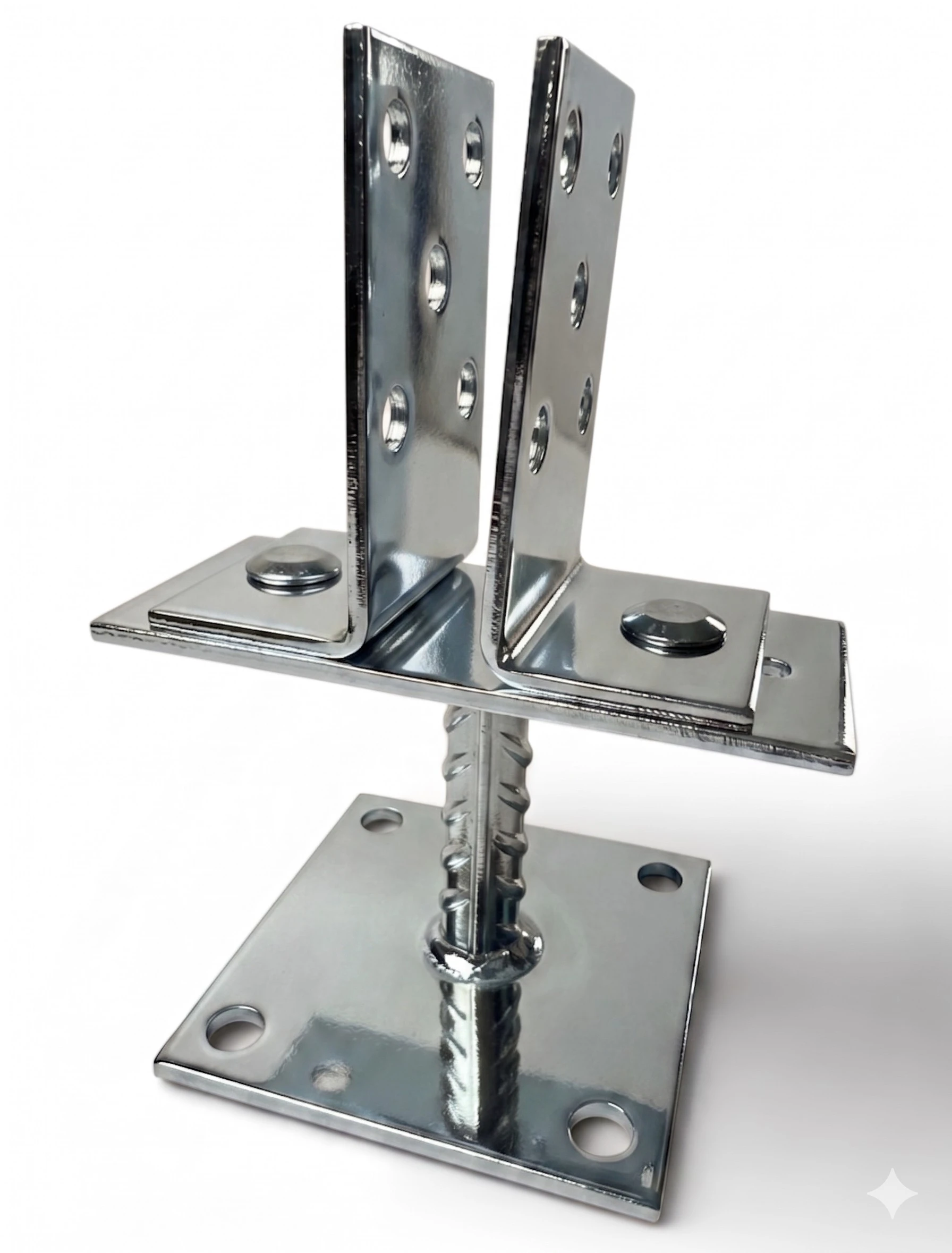

Προσαρμόστε το πλάτος της υποδοχής (διάσταση b) στο πλάτος του στύλου — μπορεί να ρυθμιστεί εντός του εύρους 0–165 mm. Η διάσταση h είναι η απόσταση του στύλου από το υπόστρωμα και είναι ίση με 85 mm. Οι διαστάσεις της κάτω πλάκας c × c είναι 100 × 100 mm. Το σχέδιο δείχνει μία από τις θέσεις ρύθμισης του πλάτους. Κατά την τοποθέτηση, ρυθμίστε την απόσταση μεταξύ των τοιχωμάτων της υποδοχής στο πλάτος του στύλου και σφίξτε τις βίδες ρύθμισης. Στερεώστε την κάτω πλάκα σε φέρον υπόστρωμα με στοιχεία στερέωσης κατάλληλα για τον τύπο του και βιδώστε τον στύλο στα τοιχώματα της υποδοχής μέσω των οπών τους.

Το πάχος του ελάσματος είναι 3 mm. Το προϊόν είναι κατασκευασμένο από χάλυβα με επίστρωση: ασημί γαλβάνισμα. Η επίστρωση προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν αναφέρει τη φέρουσα ικανότητα του στηρίγματος — η επιλογή με βάση τα φορτία της κατασκευής καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

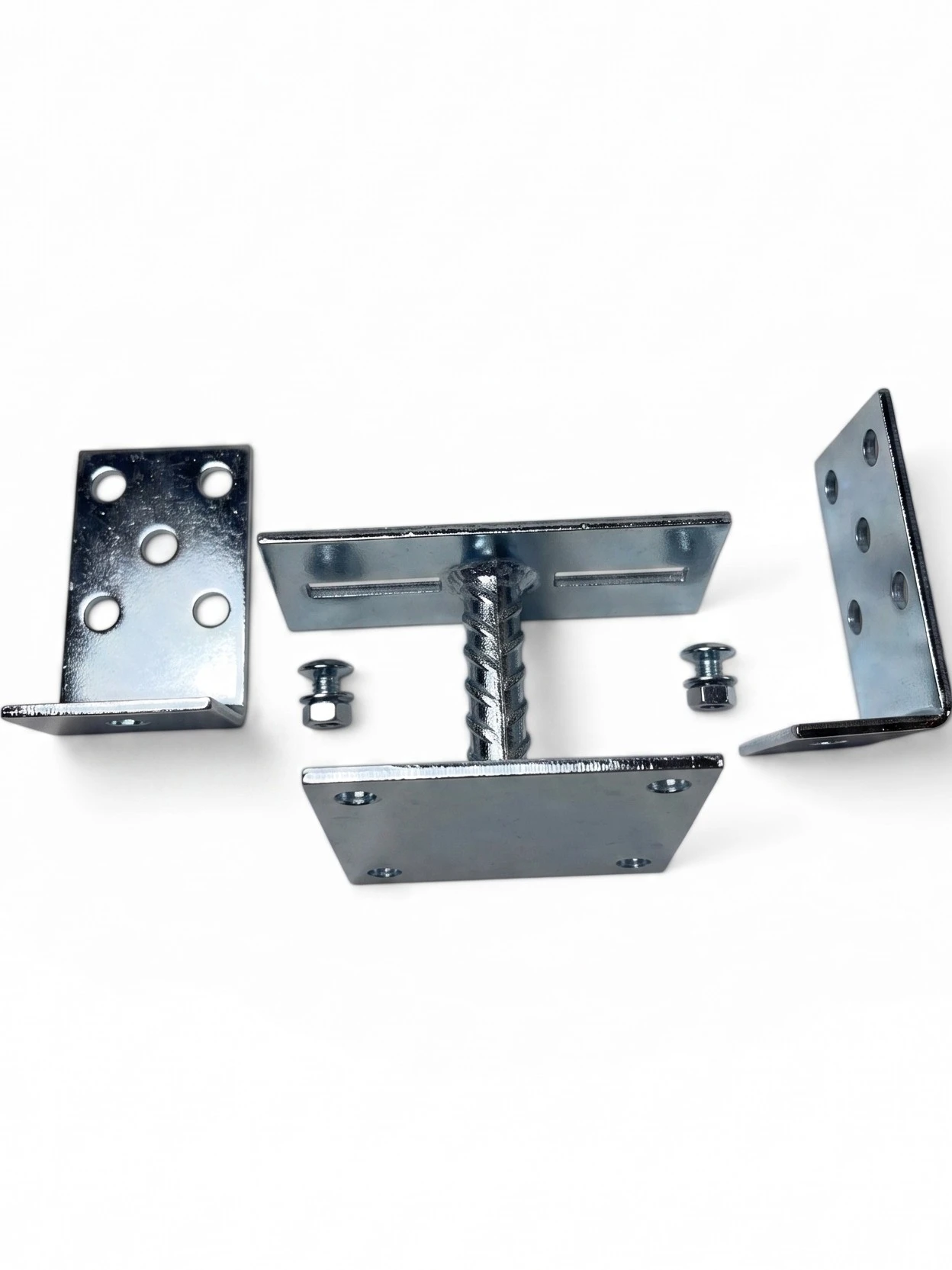

Επιλογή και τοποθέτηση

• ✓Ρυθμίστε την απόσταση μεταξύ των τοιχωμάτων της υποδοχής στο πλάτος του στύλου (εύρος 0–165 mm) και σφίξτε τις βίδες ρύθμισης.
• ✓Στερεώστε την κάτω πλάκα 100 × 100 mm σε φέρον υπόστρωμα με στοιχεία στερέωσης κατάλληλα για τον τύπο του.
• ✓Βιδώστε τον στύλο στα τοιχώματα της υποδοχής μέσω των οπών τους.
