Ρυθμιζόμενη βάση στήριξης κολώνας με ράβδο 0–165 mm – ράβδος 190 mm, γαλβανισμένη

Υποδοχή σχήματος U με ρύθμιση πλάτους 0–165 mm και ράβδο 190 mm για πάκτωση στο υπόστρωμα· έλασμα 3 mm

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

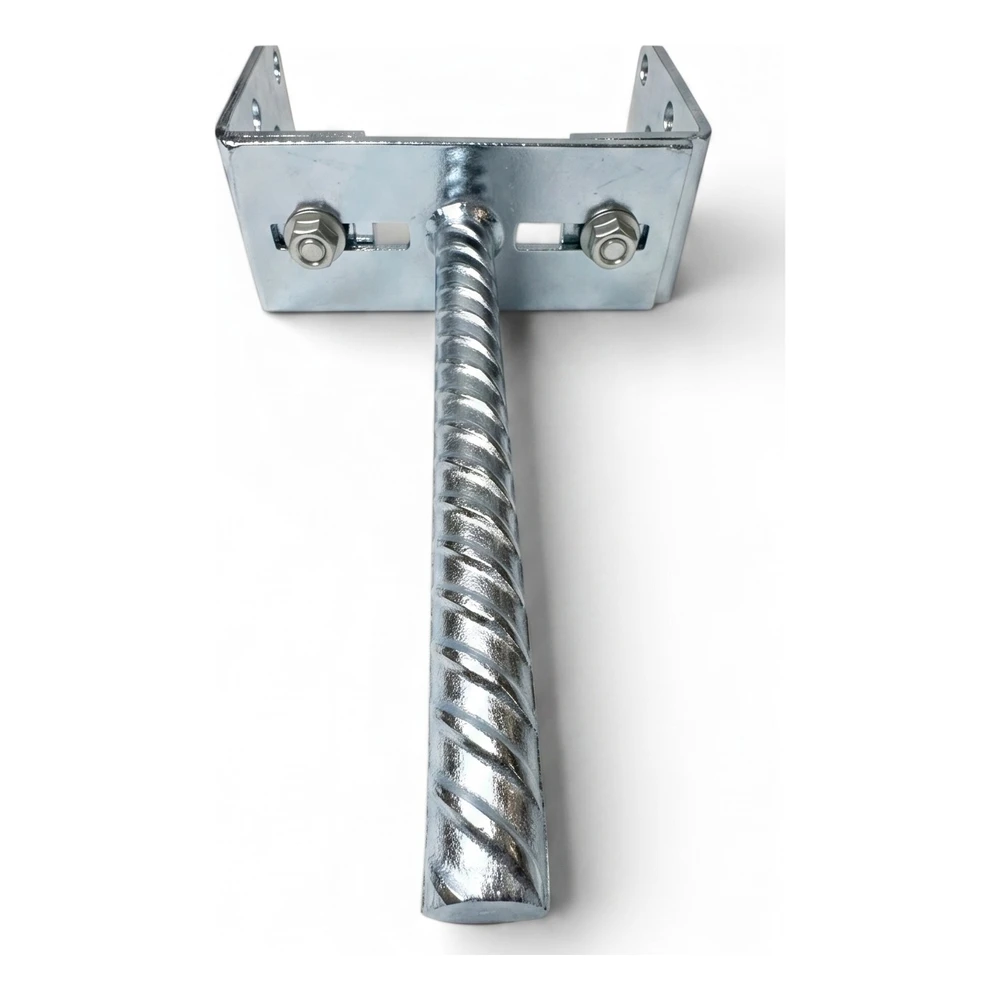

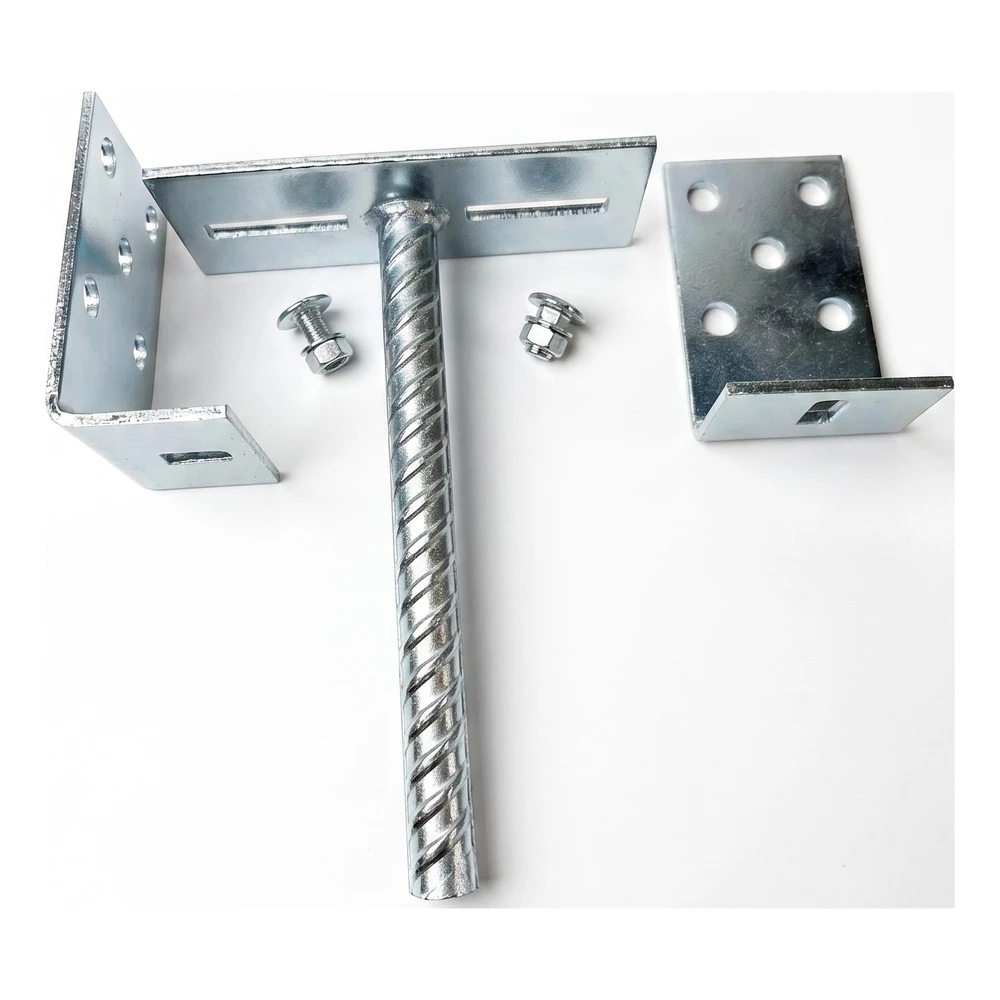

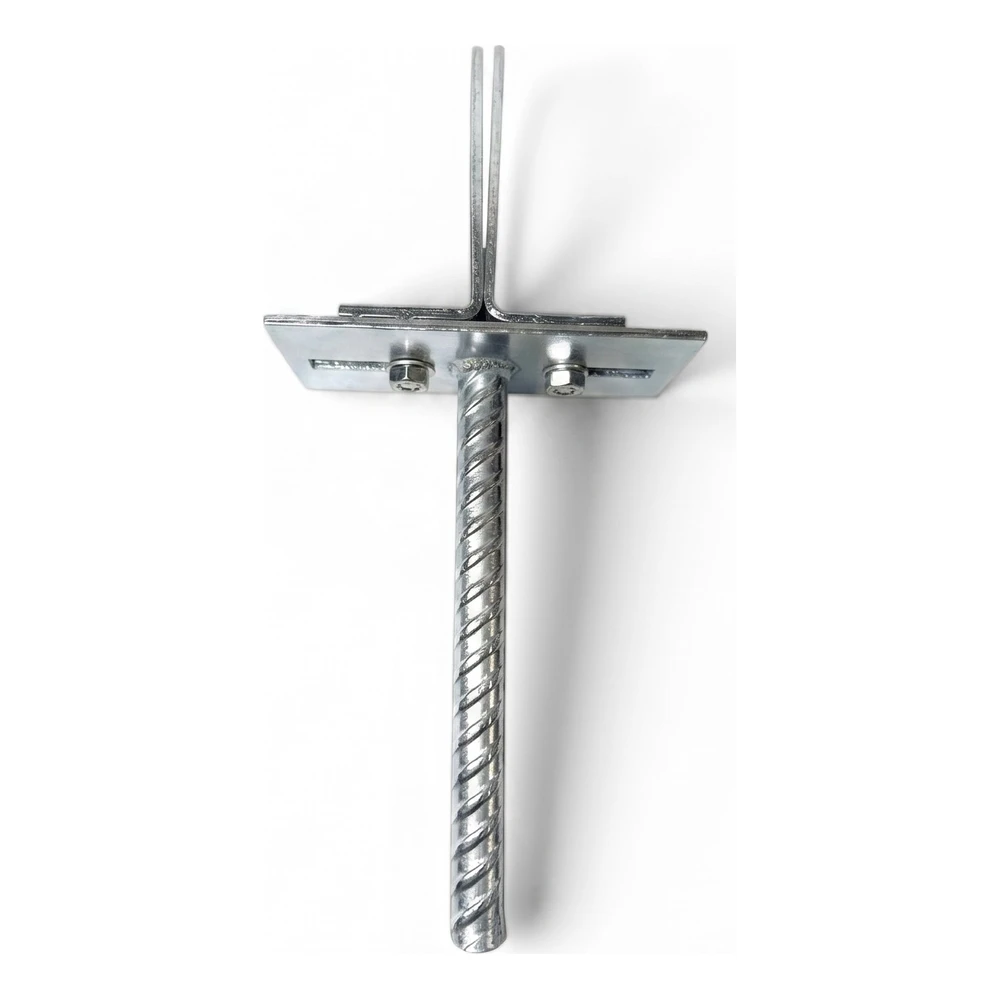

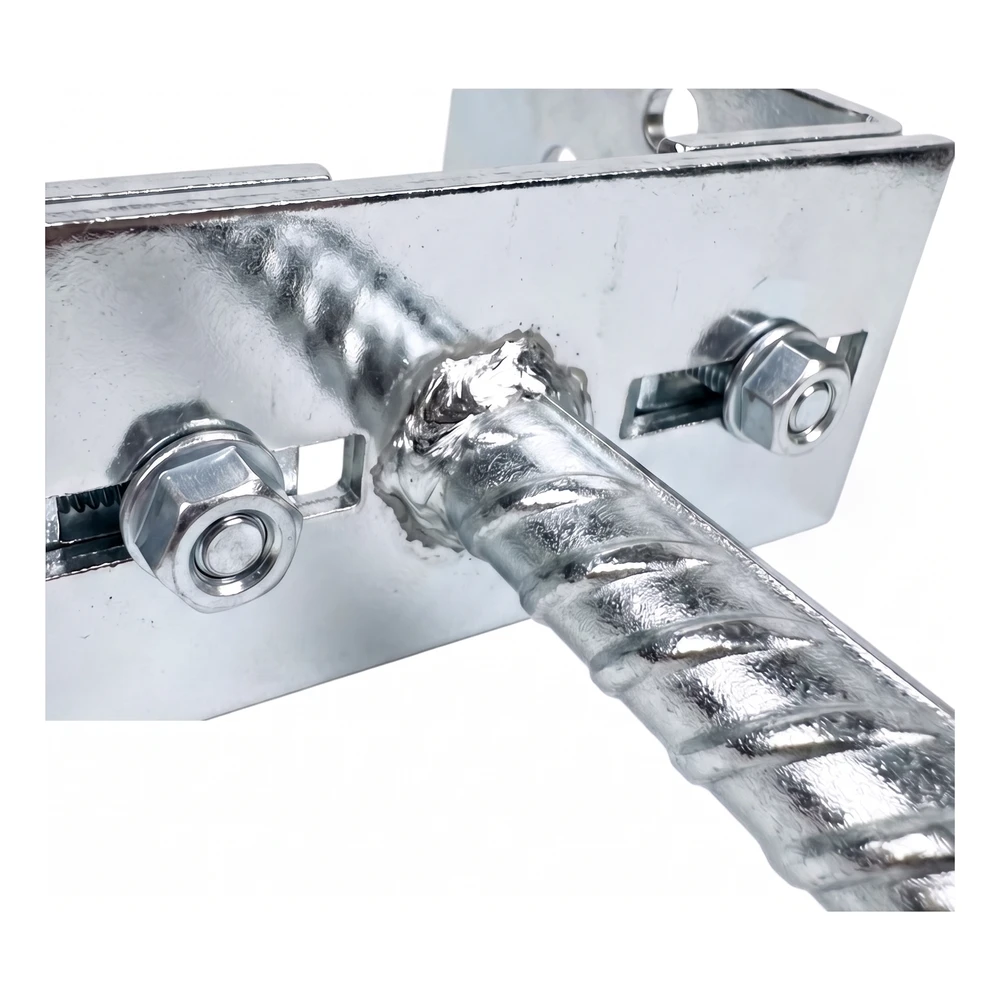

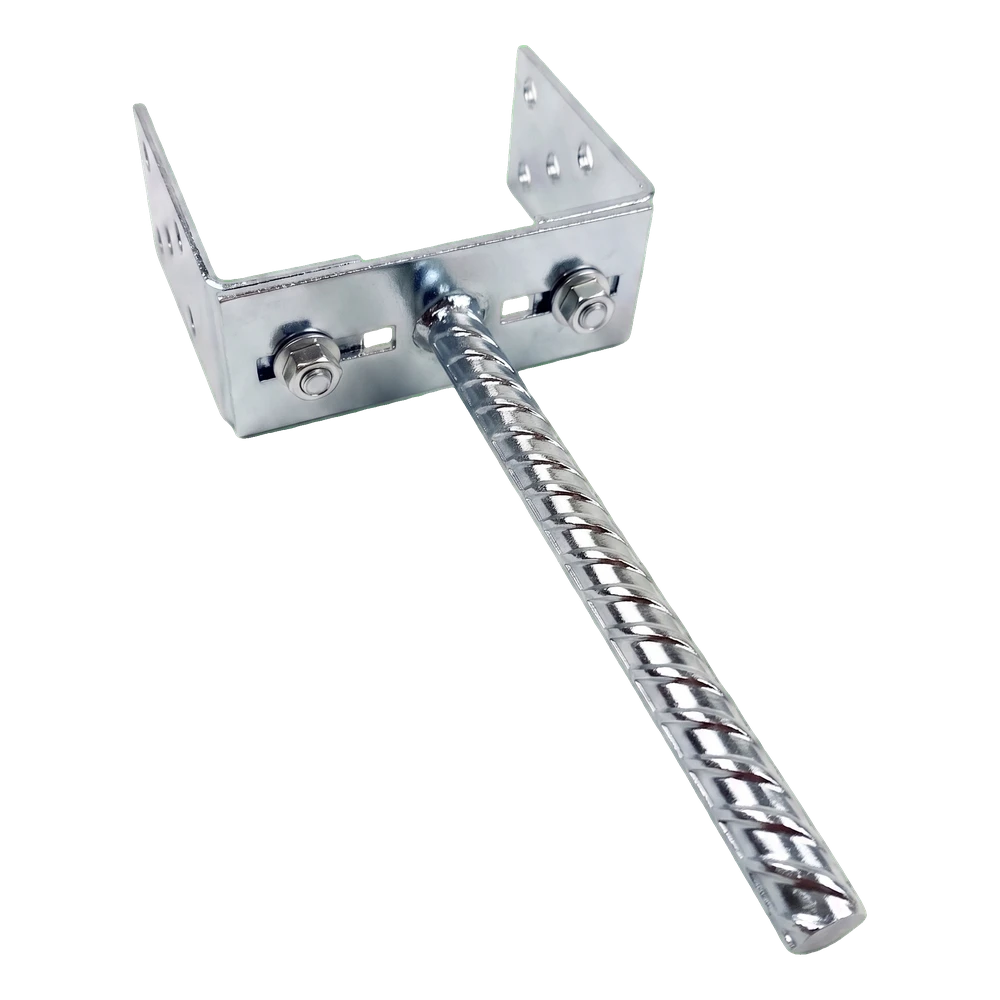

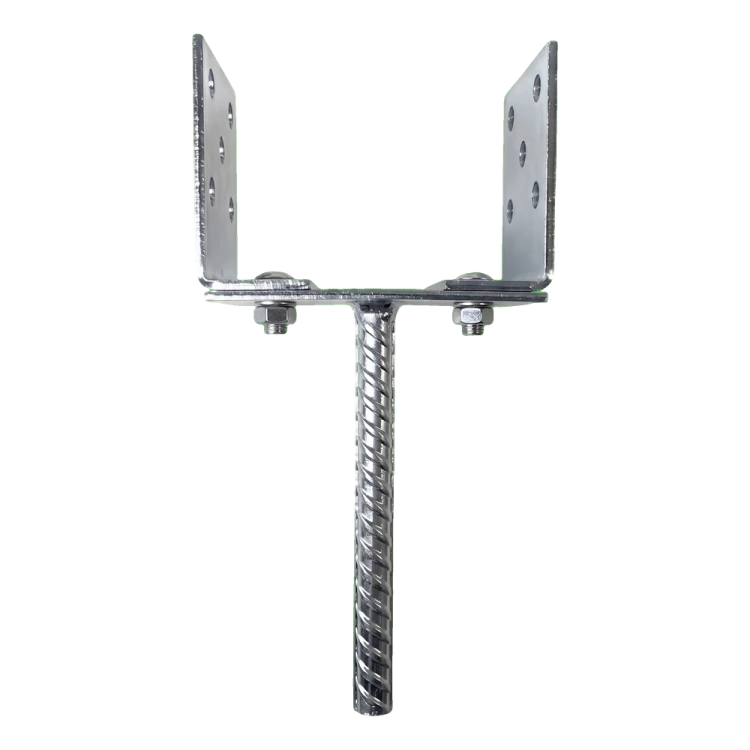

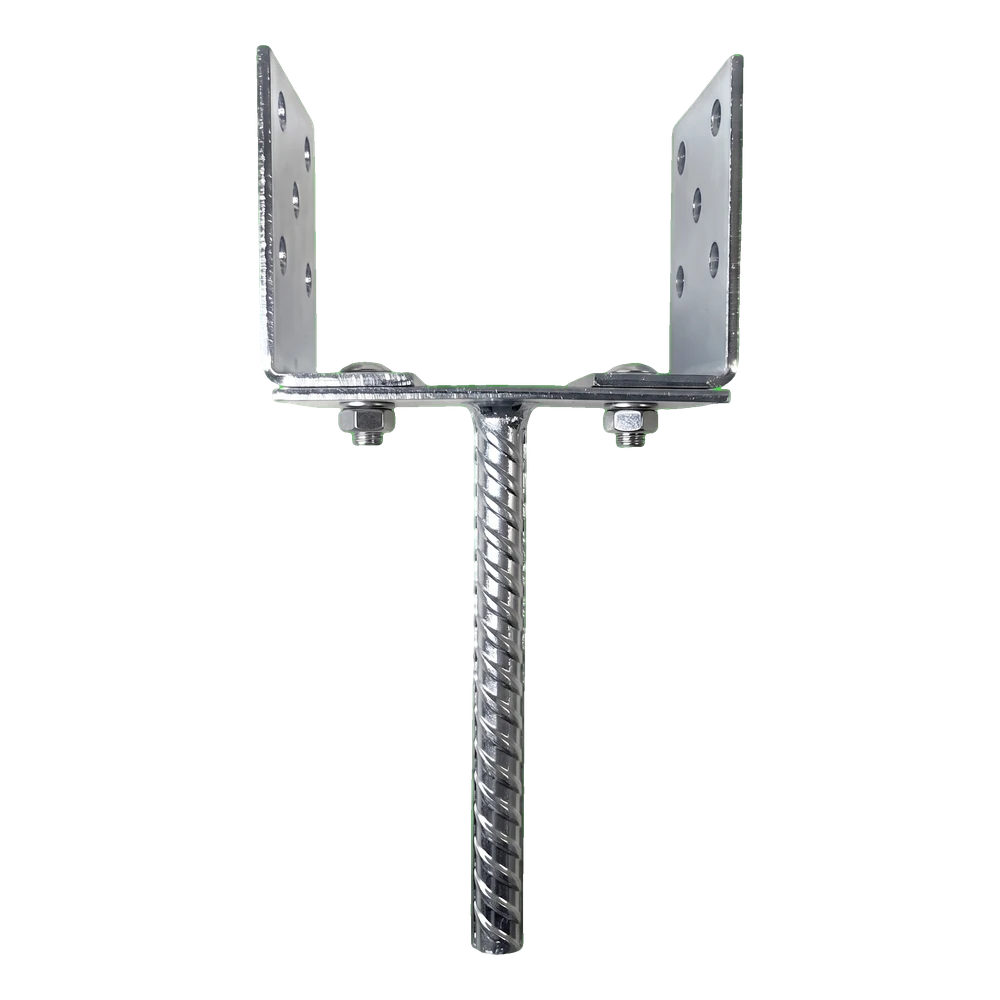

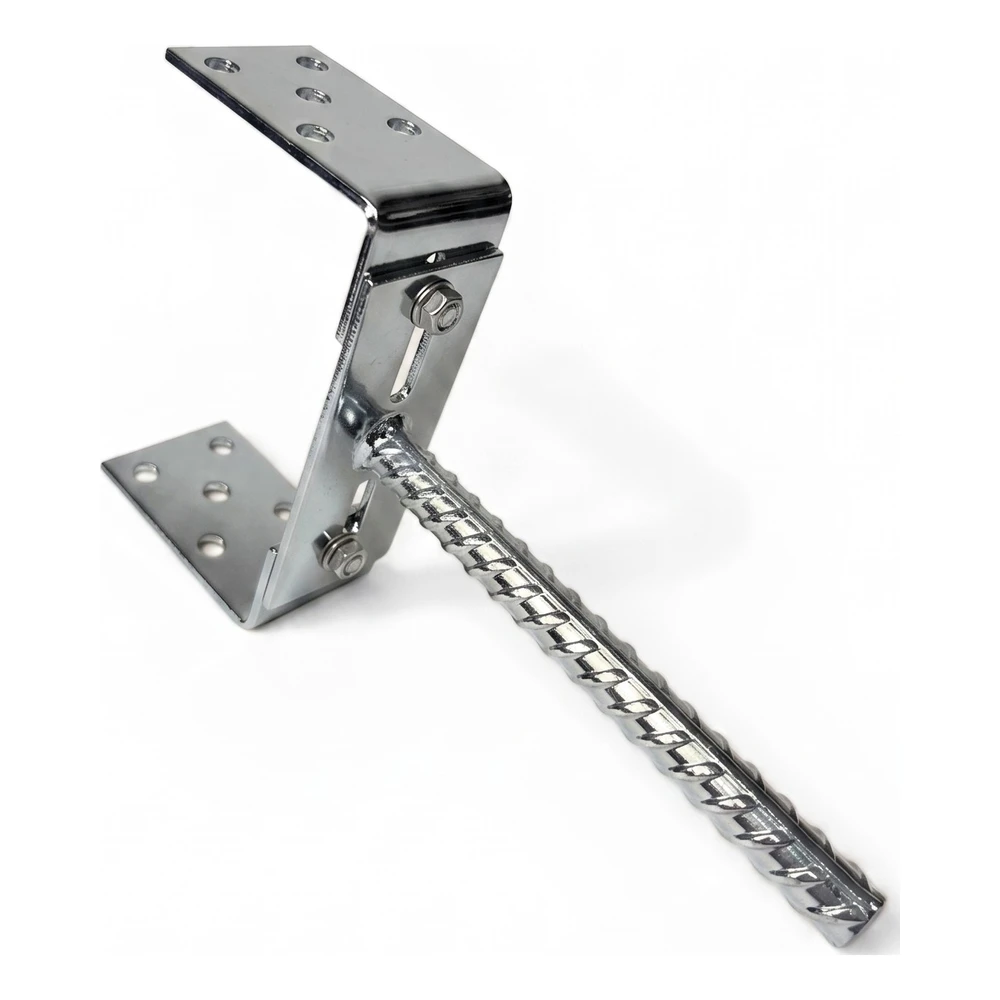

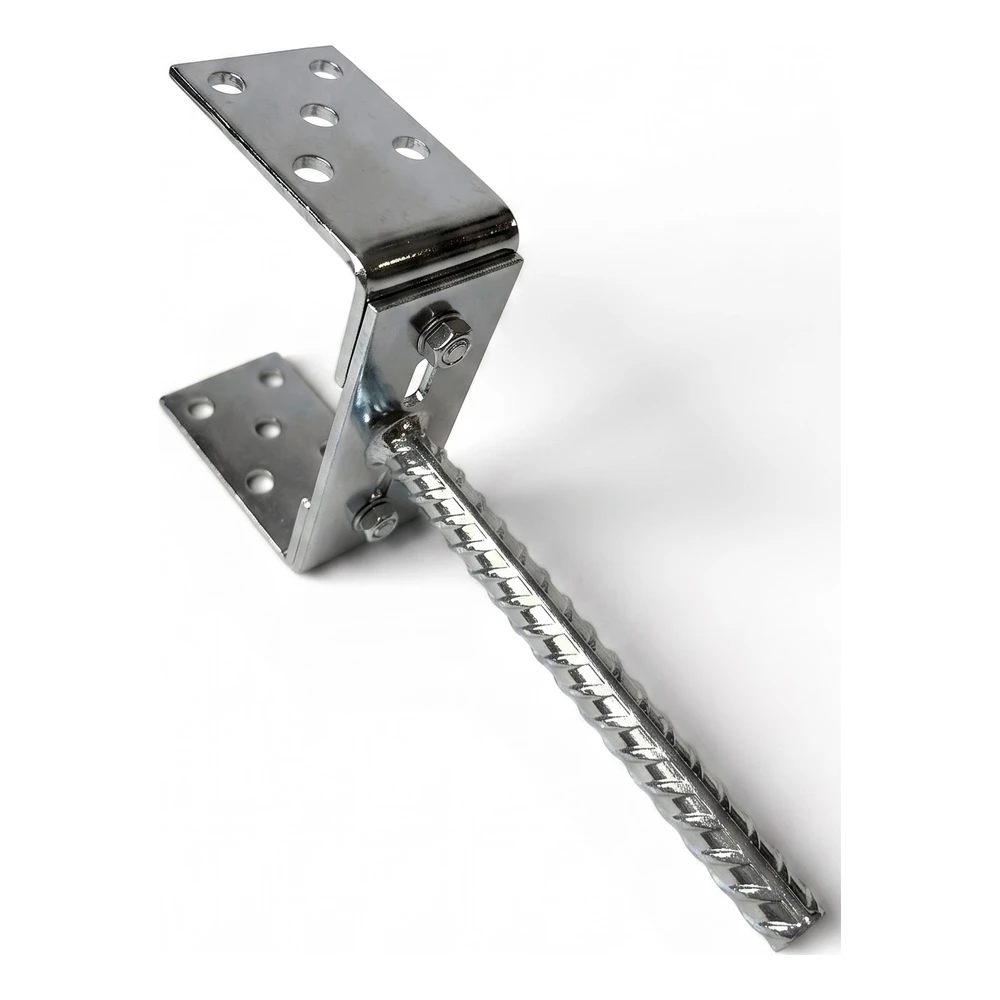

Το στήριγμα χρησιμεύει για τη στερέωση του στύλου πάνω από το θεμέλιο. Αποτελείται από υποδοχή σχήματος U με ρύθμιση πλάτους και ράβδο για πάκτωση στο υπόστρωμα (π.χ. σε σκυρόδεμα). Ο στύλος βιδώνεται στα τοιχώματα της υποδοχής μέσω των οπών τους, ενώ η απόσταση μεταξύ των τοιχωμάτων ασφαλίζεται με τις βίδες ρύθμισης.

Προσαρμόστε το πλάτος της υποδοχής (b) στο πλάτος του στύλου – το εύρος ρύθμισης είναι 0–165 mm. Το μήκος της ράβδου που πακτώνεται στο υπόστρωμα (L) είναι 190 mm και το πάχος του ελάσματος είναι 3 mm. Κατά την τοποθέτηση, πακτώστε τη ράβδο στο υπόστρωμα και ευθυγραμμίστε την υποδοχή με τον άξονα του στύλου. Στη συνέχεια, ρυθμίστε την απόσταση μεταξύ των τοιχωμάτων στο πλάτος του στύλου, σφίξτε τις βίδες ρύθμισης και βιδώστε τον στύλο μέσω των οπών στα τοιχώματα. Το ενδεικτικό σχέδιο δείχνει μία από τις θέσεις ρύθμισης του πλάτους.

Ο χάλυβας καλύπτεται με επίστρωση: ασημί ηλεκτρολυτικό γαλβάνισμα, η οποία τον προστατεύει από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, η έκδοση πρέπει να επιλέγεται σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν αναφέρει τη φέρουσα ικανότητα του στηρίγματος. Η επιλογή με βάση τα φορτία της κατασκευής και ο τρόπος πάκτωσης καθορίζονται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Πακτώστε τη ράβδο 190 mm στο υπόστρωμα (π.χ. στο νωπό σκυρόδεμα του θεμελίου) και ευθυγραμμίστε την υποδοχή με τον άξονα του στύλου.
• ✓Ρυθμίστε την απόσταση μεταξύ των τοιχωμάτων της υποδοχής στο πλάτος του στύλου (εύρος 0–165 mm) και σφίξτε τις βίδες ρύθμισης.
• ✓Βιδώστε τον στύλο στα τοιχώματα της υποδοχής μέσω των οπών τους.
